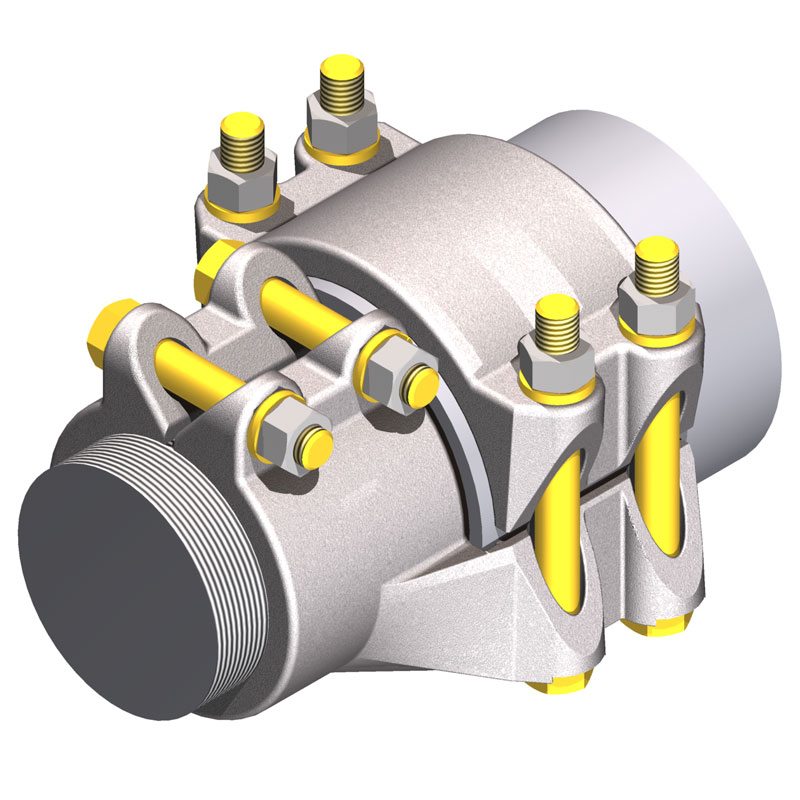

A connector for joining a tubular bus conductor to a threaded stud.
ab1cb471c90847f3b11358cd68bb682e
323 230 kV Aluminum Bolted Stud C onnectors © 2011, AFL, all rights reserved. PP-3-00461, Revision 1, 6.1.18 Specifications are subject to change without notice. 230 kV Aluminum Bolted Stud Connectors www.AFLglobal.com or 800-890-8878 TYPE SP-AA Stud Connector to Pipe A connector for joining a tubular bus conductor to a threaded stud. Ordering Information CATALOG NUMBER STUD DIAMETER THREADS PER INCH SPS DIMENSIONS IN INCHES BOLT SIZE A B L W STUD PIPE SP125-150-T14-AA 1-1/4 14 1-1/2 2-3/4 3 6 3-5/8 1/2 1/2 SP100-75-T16-AA 1 16 3/4 2-3/4 2-3/4 5-3/4 2-13/16 1/2 1/2 SP150-300-T12-AA 1-1/2 12 3 2-3/4 3-1/2 6-1/2 5-5/8 1/2 1/2 SP112-75-T12-AA 1-1/8 12 3/4 2-3/4 2-3/4 5-3/4 2-13/16 1/2 1/2 SP112-100-T12-AA 1-1/8 12 1 2-3/4 2-3/4 5-3/4 3-1/16 1/2 1/2 SP112-125-T12-AA 1-1/8 12 1-1/4 2-3/4 3 6 3-7/16 1/2 1/2 SP112-150-T12-AA 1-1/8 12 1-1/2 2-3/4 3 6 3-5/8 1/2 1/2 SP118-250-T12-AA 1-3/6 12 2-1/2 2-3/4 3-1/4 6-1/4 4-1/8 1/2 1/2 SP150-100-T12-AA 1-1/2 12 1 2-3/4 2-3/4 5-3/4 3-1/16 1/2 1/2 SP150-125-T12-AA 1-1/2 12 1-1/4 2-3/4 3 6 3-7/16 1/2 1/2 SP150-150-T12-AA 1-1/2 12 1-1/2 2-3/4 3 6 3-5/8 1/2 1/2 SP150-200-T12-AA 1-1/2 12 2 2-3/4 3-1/4 6-1/4 4-1/8 1/2 1/2 SP150-250-T12-AA 1-1/2 12 2-1/2 2-3/4 3-1/4 6-1/4 4-1/8 1/2 1/2 SP200-100-T12-AA 2 12 1 2-3/4 2-3/4 5-3/4 3-1/16 1/2 1/2 SP200-125-T12-AA 2 12 1-1/4 2-3/4 3 6 3-7/16 1/2 1/2 SP200-150-T12-AA 2 12 1-1/2 2-3/4 3 6 3-5/8 1/2 1/2 SP200-200-T12-AA 2 12 2 2-3/4 3-1/4 6-1/4 4-1/8 1/2 1/2 SP200-250-T12-AA 2 12 2-1/2 2-3/4 3-1/4 6-1/4 4-1/8 1/2 1/2 SP200-350-T12-AA 2 12 3-1/2 2-3/4 3-3/4 6-3/4 6-1/8 1/2 5/8 SP400-500-T10-AA 4 10 5 3-1/2 3-3/4 7-1/2 7-3/4 5/8 5/8 SP400-600-T12-AA 4 12 6 4-1/8 8 12-1/2 8-3/4 5/8 5/8 Material Aluminum Alloy Hardware Yellow anodized aluminum nuts, bolts and lockwashers. Notes 1. For tin plating add suffix "-SN" to end of catalog number. 2. For no threads use suffix "T0" in catalog number. Ex: SP100-75-T0-AA-SN. B A W L
324 AFLglobal.com1 (800) 890-8878 © 2011, AFL, all rights reserved. PP-3-00466, Revision 4, 10.28.2024 Specifications are subject to change without notice. 230 kV Aluminum Bolted 324 TYPE SX-AA, SX-90-AA Stud Expansion Connector for Pipe An expansion stud connector for joining a tubular bus to a threaded or unthreaded transformer stud. The movements of the conductors caused by thermal expansion and contraction or settling foundations are efficiently absorbed by the aluminum laminated straps. Type SX is furnished with an alignment guide for connections where axial alignment is required. SX-AA Material Aluminum Alloy Hardware Aluminum bolts, nuts, and lockwashers. Laminates Pure aluminum Notes 1. For a 90 degree stud connector, add -90 to the Catalog Number. Ex: SX100-100-T14-90-AA SX-90-AA L (NOMINAL) D E (NOMINAL) A F ∅ 1/2 SX-90-AA LAMINATED
325 AFLglobal.com1 (800) 890-8878 © 2011, AFL, all rights reserved. PP-3-00466, Revision 4, 10.28.2024 Specifications are subject to change without notice. 325 230 kV Aluminum Bolted TYPE SX-AA, SX-90-AA Stud Expansion Connector for Pipe Type SX Ordering Information Catalog Number SPS Stud Diameter Threads Per Inch Dimension in Inches Bolt Size A D E F L Stud SPS SX75-75-T16-AA SX75-75-T16-90-AA 3/4 3/4 16 2-1/4 6-5/8 1-1/2 3 13-5/8 1/2 1/2 SX75-100-T16-AA SX75-100-T16-90-AA 1 3/4 16 2-1/4 6-3/4 1-1/2 3-1/2 13-3/4 1/2 1/2 SX100-75-T14-AA SX100-75-T14-90-AA 3/4 1 14 2-1/4 6-5/8 1-1/2 3 13-5/8 1/2 1/2 SX100-100-T14-AA SX100-100-T14-90-AA 1 1 14 2-1/4 6-3/4 1-1/2 3-1/2 13-3/4 1/2 1/2 SX100-125-T14-AA SX100-125-T14-90-AA 1-1/4 1 14 2-1/4 7-5/8 1-1/2 3-1/2 14-5/8 1/2 1/2 SX100-150-T14-AA SX100-150-T14-90-AA 1-1/2 1 14 2-1/4 7-5/8 1-1/2 3-1/2 14-5/8 1/2 1/2 SX100-200-T12-AA SX100-200-T12-90-AA 2 1 12 2-11/32 10 2-1/2 4-1/2 16-3/4 1/2 1/2 SX112-75-T12-AA SX112-75-T12-90-AA 3/4 1-1/8 12 2-1/4 6-5/8 1-1/2 3 13-5/8 1/2 1/2 SX112-100-T12-AA SX112-100-T12-90-AA 1 1-1/8 12 2-1/4 6-3/4 1-1/2 3-1/2 13-3/4 1/2 1/2 SX112-125-T12-AA SX112-125-T12-90-AA 1-1/4 1-1/8 12 2-1/4 7-5/8 1-1/2 3-1/2 14-5/8 1/2 1/2 SX112-150-T12-AA SX112-150-T12-90-AA 1-1/2 1-1/8 12 2-1/4 7-5/8 1-1/2 3-1/2 14-5/8 1/2 1/2 SX112-250-T12-AA SX112-250-T12-90-AA 2-1/2 1-1/8 12 2-1/2 8-3/4 2-1/2 4-1/2 16-5/8 1/2 1/2 SX125-75-T12-AA SX125-75-T12-90-AA 3/4 1-1/4 12 2-3/4 6-5/8 1-1/2 3 14-1/8 1/2 1/2 SX125-100-T12-AA SX125-100-T12-90-AA 1 1-1/4 12 2-3/4 6-3/4 1-1/2 3-1/2 14-1/4 1/2 1/2 SX125-125-T12-AA SX125-125-T12-90-AA 1-1/4 1-1/4 12 2-3/4 7-5/8 1-1/2 3-1/2 15-1/8 1/2 1/2 SX125-150-T12-AA SX125-150-T12-90-AA 1-1/2 1-1/4 12 2-3/4 7-5/8 1-1/2 3-1/2 15-1/8 1/2 1/2 SX150-75-T12-AA SX150-75-T12-90-AA 3/4 1-1/2 12 2-3/4 6-5/8 1-1/2 3 14-1/8 1/2 1/2 SX150-100-T12-AA SX150-100-T12-90-AA 1 1-1/2 12 2-3/4 6-3/4 1-1/2 3-1/2 14-1/4 1/2 1/2 SX150-125-T12-AA SX150-125-T12-90-AA 1-1/4 1-1/2 12 2-3/4 7-5/8 1-1/2 3-1/2 15-1/8 1/2 1/2 SX150-150-T12-AA SX150-150-T12-90-AA 1-1/2 1-1/2 12 2-3/4 7-5/8 1-1/2 3-1/2 15-1/8 1/2 1/2 SX150-200-T12-AA SX150-200-T12-90-AA 2 1-1/2 12 2-3/4 8-1/4 2-1/2 4-1/2 16-3/4 1/2 1/2 SX150-450-T12-AA SX150-450-T12-90-AA 4-1/2 1-1/2 12 2-3/4 11-3/4 3-3/4 3-5/8 22 1/2 5/8 SX175-75-T12-AA SX175-75-T12-90-AA 3/4 1-3/4 12 2-3/4 6-5/8 1-1/2 3 14-1/8 1/2 1/2 SX175-100-T12-AA SX175-100-T12-90-AA 1 1-3/4 12 2-3/4 6-3/4 1-1/2 3-1/2 14-1/4 1/2 1/2 SX175-125-T12-AA SX175-125-T12-90-AA 1-1/4 1-3/4 12 2-3/4 7-5/8 1-1/2 3-1/2 15-1/8 1/2 1/2 SX175-150-T12-AA SX175-150-T12-90-AA 1-1/2 1-3/4 12 2-3/4 7-5/8 1-1/2 3-1/2 15-1/8 1/2 1/2 SX175-200-T12-AA SX175-200-T12-90-AA 2 1-3/4 12 2-3/4 8-1/4 2-1/2 4-1/2 16-3/4 1/2 1/2 SX200-100-T12-AA SX200-100-T12-90-AA 1 2 12 2-3/4 6-3/4 1-1/2 3-1/2 14-1/4 1/2 1/2 SX200-125-T12-AA SX200-125-T12-90-AA 1-1/4 2 12 2-3/4 7-5/8 1-1/2 3-1/2 15-1/8 1/2 1/2 SX200-150-T12-AA SX200-150-T12-90-AA 1-1/2 2 12 2-3/4 7-5/8 1-1/2 3-1/2 15-1/8 1/2 1/2 SX200-200-T12-AA SX200-200-T12-90-AA 2 2 12 2-3/4 8-1/4 2-1/2 4-1/2 16-3/4 1/2 1/2 SX200-250-T12-AA SX200-250-T12-90-AA 2-1/2 2 12 2-3/4 8-3/4 2-1/2 4-1/2 17-1/4 1/2 1/2 SX200-250E-T12-AA SX200-250E-T12-90-AA 2-1/2 2 12 2-3/4 8-3/4 2-1/2 4-1/2 17-1/4 1/2 1/2 SX200-300-T12-AA SX200-300-T12-90-AA 3 2 12 2 3/4 6 9/16 5 4 1/2 18 7/16 1/2 5/8 SX225-350E-T12-AA SX225-350E-T12-90-AA 3-1/2 2-1/4 12 2-3/4 9-1/4 2-1/2 4-1/2 15-1/2 1/2 5/8 SX250-250E-T12-AA SX250-250E-T12-90-AA 2-1/2 2-1/2 12 2-3/4 9-1/4 2-1/2 4-1/2 15-1/2 1/2 5/8 SX300-200-T12-AA SX300-200-T12-90-AA 2 3 12 3-1/4 8-1/4 2-1/2 4-1/2 17-1/4 5/8 1/2 SX300-250-T12-AA SX300-250-T12-90-AA 2-1/2 3 12 3-1/4 8-3/4 2-1/2 4-1/2 17-3/4 5/8 1/2 SX300-300-T12-AA SX300-300-T12-90-AA 3 3 12 3-1/4 10 2-1/2 4-1/2 19 5/8 5/8 SX300-350-T12-AA SX300-350-T12-90-AA 3-1/2 3 12 3-1/4 11 2-1/2 4-1/2 20 5/8 5/8 SX300-400-T12-AA SX300-400-T12-90-AA 4 3 12 3-1/4 11-1/2 2-1/2 4-1/2 20-1/2 5/8 5/8
Features:
- Aluminum alloy
- Anodized aluminum hardware
- Meets the standards of NEMA CC1
Applications:
- Rated for 230 kV
- Substation
- Aluminum bus pipe to stud
A connector for joining a tubular bus conductor to a threaded stud.
