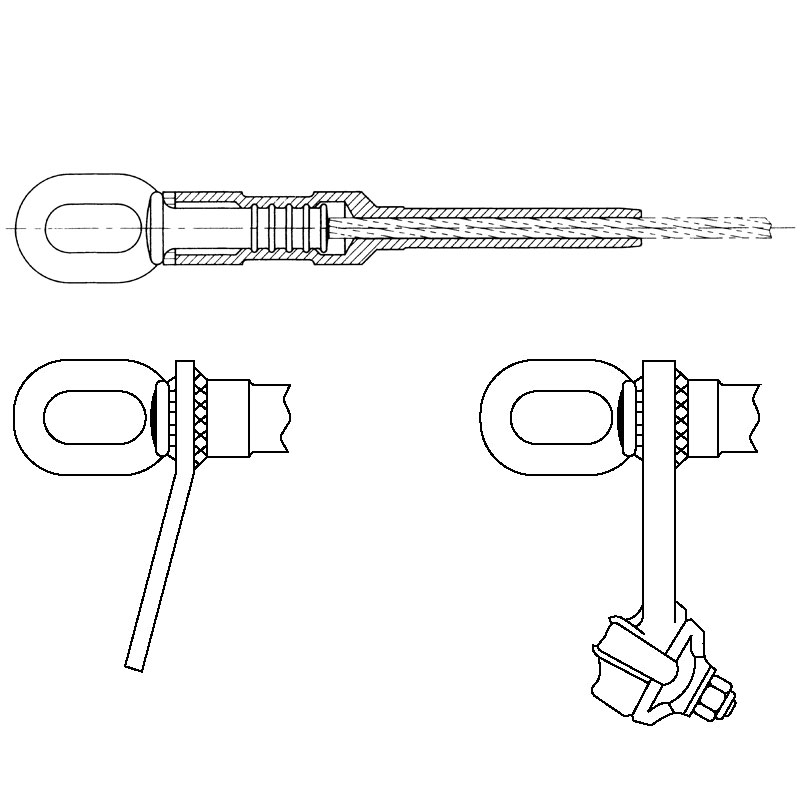

Les culs-de-sac de la série GWDE de Quick Compress sont conçus pour une installation rapide et facile des fils de terre en Alumoweld® et en acier. Grâce à l'utilisation d'un alliage à haute résistance, la longueur de compression a été raccourcie pour réduire les morsures de compression tout en maintenant un minimum de 95 % de la résistance nominale ASTM. L'œil en acier est précomprimé et le cul-de-sac est pré-rempli, ce qui élimine les étapes d'installation.
253 Quick Compress ® QuickCompress ® – Alumoweld ® & GW © 2003, AFL, all rights reserved. PP-3-00761, Revision 3, 3.9.2021 Specifications are subject to change without notice. AFLglobal.com | 800.866.7385 Quick Compress Dead Ends for Alumoweld ® and Steel Ground Wire – GWDE Series Ordering Instructions Step 1: Assembly Catalog Number Determine the assembly catalog number based on the cable being used Step 2: Steel Eye Orientation For an assembly with a vertical eye, use prefix 'V' For an assembly with a horizontal eye, use prefix 'H' Step 3: Tongue or Bolted Jumper For an assembly with a tongue, use suffix 'T' For an assembly with a bolted jumper, use suffix 'J' For no tongue or bolted jumper, leave blank Step 4: Assemble Catalog Number. Example: For a vertical eye dead end with a bolted jumper for 7 No 10 Alumoweld, the complete catalog number is: VGWDE12.330J Eye Orienta - tion Catalog Number Tongue or Bolted Jumper + + Notes: 1 For Alumoweld ® wire spercifications, see the AFL Wire Products catalog 2 Installation instructions for GW series dead ends are on page 267 3 For more information on die selection and ordering instructions, see Tools and Equipment section in this catalog The Quick Compress GWDE Series Dead Ends are designed for fast and easy installation of Alumoweld ® and Steel Ground Wire By using a high strength alloy, the compression length has been shortened for less compression bites while maintaining a minimum of 95% of the ASTM rated strength The steel eye is precompressed and the dead end is prefilled, eliminating installation steps L approx before compression “T" SERIES “J" SERIES Eye Orientation Attachment Type
© 2003, AFL, all rights reserved. PP-3-00761, Revision 3, 3.9.2021 Specifications are subject to change without notice. AFLglobal.com | 800.866.7385 254 Quick Compress ® QuickCompress ® – Alumoweld ® & GW ASSEMBLY CATALOG NUMBER CONDUCTOR DIMENSIONS JUMPER DIAMETER RANGE J SERIES DIE SIZE GWDE SERIES GWDE-T SERIES GWDE-J SERIES SIZE DIAM - ETER L F TOTAL WEIGHT TOTAL WEIGHT TOTAL WEIGHT IN IN MM IN MM IN MM LBS KG LBS KG LBS KG ALUMOWELD ® GWDE10 251 3 No 10 0 220 10 4 264 0 5 13 0 162-0 327 4 1-8 3 6010GW 0 7 0 34 1 2 0 54 1 1 0 50 GWDE10 281 3 No 9 0 247 10 4 264 0 5 13 0 162-0 327 4 1-8 3 6010GW 0 7 0 34 1 2 0 54 1 1 0 50 GWDE10 295 3 No 8 0 277 10 8 274 0 5 13 0 277-0 625 7 0-15 9 6010GW 0 7 0 34 1 2 0 54 2 2 1 00 GWDE10 324 3 No 7 0 311 11 3 287 0 5 13 0 277-0 625 7 0-15 9 6010GW 0 8 0 34 1 2 0 54 2 2 1 00 GWDE12 351 3 No 6 0 349 12 4 315 0 5 13 0 277-0 625 7 0-15 9 6012GW 1 4 0 64 1 9 0 86 2 4 1 09 GWDE14 406 3 No 5 0 392 12 6 321 0 5 13 0 277-0 625 7 0-15 9 6014GW 1 9 0 86 2 4 1 08 2 9 1 31 GWDE12 330 7 No 10 0 306 11 2 284 0 5 13 0 277-0 625 7 0-15 9 6012GW 1 4 0 64 1 9 0 86 2 4 1 09 GWDE12 359 7 No 9 0 343 12 4 315 0 5 13 0 277-0 625 7 0-15 9 6012GW 1 4 0 64 1 9 0 86 2 4 1 09 GWDE14 406 7No 8 0 385 12 6 321 0 5 13 0 277-0 625 7 0-15 9 6014GW 1 9 0 86 2 4 1 08 2 9 1 31 GWDE16 484 7 No 7 0 433 13 2 335 0 5 13 0 277-0 625 7 0-15 9 6016GW 2 1 0 95 2 6 1 18 3 1 1 41 GWDE16 531 7 No 6 0 486 15 8 400 0 6 16 0 277-0 625 7 0-15 9 6016GW 3 9 1 77 4 8 2 18 4 8 2 18 GWDE18 594 7 No 5 0 546 15 7 399 0 6 16 0 464-0 742 11 8-18 9 6018GW 4 0 1 81 4 9 2 22 4 9 2 22 GWDE18 530 19 No 10 0 509 15 7 399 0 6 16 0 464-0 743 11 8-18 9 6018GW 4 0 1 81 4 9 2 22 4 9 2 22 STEEL GROUND WIRE GWDE12 332 5/16" EHS 0 312 12 3 313 0 5 13 0 277-0 625 7 0-15 9 6012GW 1 4 0 64 1 9 0 86 2 4 1 09 GWDE14 386 3/8" EHS 0 360 14 3 362 0 5 13 0 277-0 625 7 0-15 9 6014GW 2 1 0 95 2 6 1 18 3 0 1 35 GWDE16 453 7/16" EHS 0 435 15 0 381 0 5 13 0 277-0 625 7 0-15 9 6016GW 2 2 1 00 2 7 1 22 3 2 1 45 GWDE18 531 1/2" EHS 0 495 18 7 475 0 6 16 0 464-0 743 11 8-18 9 6018GW 4 3 1 95 5 2 2 36 5 2 2 36 Quick Compress Dead Ends for Alumoweld ® and Steel Ground Wire – GWDE Series (cont.)
255 Quick Compress ® QuickCompress ® – Alumoweld ® & GW © 2003, AFL, all rights reserved. PP-3-00761, Revision 3, 3.9.2021 Specifications are subject to change without notice. AFLglobal.com | 800.866.7385 ASSEMBLY CATALOG NUMBER CONDUCTOR SIZE DIMENSIONS B C D E IN MM IN MM IN MM IN MM ALUMOWELD ® GWDE10 251 3 No 10 2 2 57 0 6 16 2 0 51 1 0 25 GWDE10 281 3 No 9 2 0 52 0 5 13 2 0 51 1 0 25 GWDE10 295 3 No 8 1 8 46 0 4 10 2 0 51 1 0 25 GWDE10 324 3 No 7 1 8 46 0 4 10 2 0 51 1 0 25 GWDE12 351 3 No 6 1 8 46 0 4 10 2 0 51 1 0 25 GWDE14 406 3 No 7 1 8 46 0 4 10 2 0 51 1 0 25 GWDE12 330 7 No 10 2 8 71 0 8 20 2 5 64 1 2 31 GWDE12 359 7 No 9 2 8 71 0 8 20 2 5 64 1 2 31 GWDE14 406 7 No 8 2 2 57 0 6 16 2 0 51 1 0 25 GWDE16 484 7 No 7 2 2 57 0 6 16 2 0 51 1 0 25 GWDE16 531 7 No 6 2 0 52 0 5 13 2 0 51 1 0 25 GWDE18 594 7 No 5 2 0 52 0 5 13 2 0 51 1 0 25 GWDE18 530 19 No 10 2 8 71 0 8 20 2 5 64 1 2 31 STEEL GROUND WIRE GWDE12 332 5/16" EHS 2 0 52 0 5 13 2 0 51 1 0 25 GWDE14 386 3/8" EHS 2 2 57 0 6 16 2 0 51 1 0 25 GWDE16 453 7/16" EHS 2 2 57 0 6 16 2 0 51 1 0 25 GWDE18 531 1/2" EHS 2 8 71 0 8 20 2 5 64 1 2 31 Quick Compress Dead Ends GWDE Series (cont.) Steel Eye Dimensions
Caractéristiques :
- Installation en 40% moins de temps
- Prise centrale en une seule pièce
- Les connecteurs à compression rapide pré-remplis en usine sont pré-remplis de pâte de remplissage AFL (AFC).
Les applications:
- Culs-de-sac à compression pour les conducteurs de fil de terre en Alumoweld et en acier
Les culs-de-sac de la série GWDE de Quick Compress® sont conçus pour une installation rapide et facile d'Alumoweld® et de fils de terre en acier. Grâce à l'utilisation d'un alliage à haute résistance, la longueur de compression a été raccourcie pour réduire les morsures de compression tout en maintenant un minimum de 95 % de la résistance nominale ASTM. L'œil en acier est précomprimé et le cul-de-sac est pré-rempli, ce qui élimine les étapes d'installation.
