Le connecteur en T de la série TTOC est une chute permanente spécialement conçue pour les conducteurs AAC. Les cônes d'extrémité de tous les accessoires de compression sont fournis avec une finition haute tension pour les sections de matrices de 12CD et plus.

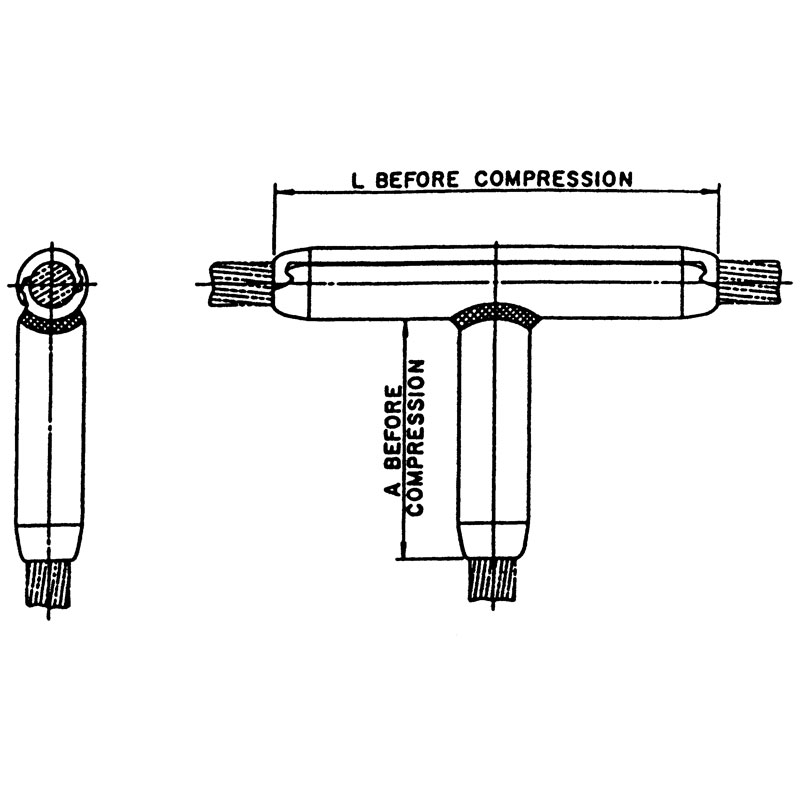

221 Quick Compress ® QuickCompress ® – AAC © 2003, AFL, all rights reserved. PP-3-00759, Revision 3, 3.9.2021 Specifications are subject to change without notice. AFLglobal.com | 800.866.7385 The TTOC Series Open Run Tee Connector is a permanent drop specifically desgined for ACSR, AAC, AAAC and ACAR conductors The end tapers of all compression accessories are supplied with a high voltage finish for die size sections 12CD and above Ordering Instructions Step 1: Assembly Catalog Number Determine the assembly catalog number based on the conductor being used Example: A tee connector for 795 Arbutus, the complete catalog number is: TTOC11 Notes: 1 Tee Connectors are not prefilled with AFC 2 Installation Instructions for Tee Connectors are on page 274 3 For more information on die selection and ordering instructions, see Tools and Equipment tab in this catalog Quick Compress Tee Connector for AAC Conductor, Open Run, TTOC Series CATALOG NUMBER CONDUCTOR DIE SIZE TOTAL WEIGHT DIMENSIONS CODE WORD SIZE STRANDING DIAMETER A L KCMIL AL IN LBS KG IN MM IN MM TTOC07 Peony 300 0 19 0 629 07CD 0 5 0 22 3 9 100 6 4 163 TTOC07 Tulip 336 4 19 0 666 07CD 0 5 0 22 3 9 100 6 4 163 TTOC07 Daffodil 350 0 19 0 679 07CD 0 5 0 22 3 9 100 6 4 163 TTOC08 Canna 397 5 19 0 724 08CD 0 7 0 32 4 4 111 7 2 183 TTOC08 Goldentuft 450 0 19 0 770 08CD 0 7 0 32 4 4 111 7 2 183 TTOC09 Cosmos 477 0 19 0 793 09CD 1 0 0 45 4 8 122 7 9 199 TTOC09 Zinnia 500 0 19 0 811 09CD 1 0 0 45 4 8 122 7 9 199 TTOC10 Dahlia 556 5 19 0 856 10CD 1 3 0 59 5 3 133 8 5 216 TTOC10 Meadowsweet 600 0 37 0 891 10CD 1 3 0 59 5 3 133 8 5 216 TTOC10 Orchid 636 0 37 0 918 10CD 1 3 0 59 5 3 133 8 5 216 TTOC10 Heuchera 650 0 37 0 928 10CD 1 3 0 59 5 3 133 8 5 216 TTOC11 Verbena 700 0 37 0 963 11CD 1 7 0 77 5 7 145 9 2 234 TTOC11 Violet 715 5 37 0 974 11CD 1 7 0 77 5 7 145 9 2 234 TTOC11 Petunia 750 0 37 0 997 11CD 1 7 0 77 5 7 145 9 2 234 TTOC11 Arbutus 795 0 37 1 026 11CD 1 7 0 77 5 7 145 9 2 234 TTOC11 — 800 0 61 1 031 11CD 1 7 0 77 5 7 145 9 2 234 TTOP12 Cockscomb 900 0 37 1 092 12CD 2 1 0 95 6 1 155 9 9 250
© 2003, AFL, all rights reserved. PP-3-00759, Revision 3, 3.9.2021 Specifications are subject to change without notice. AFLglobal.com | 800.866.7385 222 Quick Compress ® QuickCompress ® – AAC CATALOG NUMBER CONDUCTOR DIE SIZE TOTAL WEIGHT DIMENSIONS CODE WORD SIZE STRANDING DIAMETER A L KCMIL AL IN LBS KG IN MM IN MM TTOC12 Magnolia 954 0 37 1 124 12CD 2 1 0 95 6 1 155 9 9 250 TTOC13 Hawkweed 1000 0 37 1 151 13CD 2 9 1 32 6 6 167 10 6 269 TTOC13 Bluebell 1033 5 37 1 170 13CD 2 9 1 32 6 6 167 10 6 269 TTOC13 Marigold 1113 0 61 1 216 13CD 2 9 1 32 6 6 167 10 6 269 TTOC14 Hawthorn 1192 5 61 1 258 14CD 3 5 1 59 7 0 178 11 2 285 TTOC14 — 1250 0 91 1 289 14CD 3 5 1 59 7 0 178 11 2 285 TTOC14 Narcissus 1272 0 61 1 300 14CD 3 5 1 59 7 0 178 11 2 285 TTOC14 — 1300 0 91 1 315 14CD 3 5 1 59 7 0 178 11 2 285 TTOC15 Columbine 1351 5 61 1 340 15CD 4 2 1 91 7 4 189 11 9 302 TTOC15 Carnation 1431 0 61 1 379 15CD 4 2 1 91 7 4 189 11 9 302 TTOC15 — 1500 0 91 1 412 15CD 4 2 1 91 7 4 189 11 9 302 TTOC15 Gladiolus 1510 5 61 1 417 15CD 4 2 1 91 7 4 189 11 9 302 TTOC16 Coreopsis 1590 0 61 1 454 16CD 5 0 2 27 7 8 198 12 5 316 TTOC17 Jessamine 1750 0 61 1 525 17CD 5 9 2 68 8 3 210 13 1 333 TTOC18 Cowslip 2000 0 91 1 630 18CD 7 0 3 16 8 6 219 13 7 348 TTOC19 Sagebrush 2250 0 91 1 729 19CD 8 0 3 63 9 1 230 14 4 364 TTOC19 — 2300 0 91 1 750 19CD 8 0 3 63 9 1 230 14 4 364 TTOC20 Lupine 2500 0 91 1 823 20CD 9 2 4 17 9 4 240 14 9 378 Quick Compress Tee Connector for AAC Conductor, Open Run, TTOC Series (cont.)
Caractéristiques :
- 40% de temps d'installation en moins
- Poignée centrale en une seule pièce
- Connecteurs à compression rapide pré-remplis en usine, remplis de composé de remplissage AFL (AFC)
