Le connecteur pour cavalier de la série 5000 est conçu pour les conducteurs AAC. Le connecteur du cavalier est fabriqué en aluminium étiré sans soudure AFL.

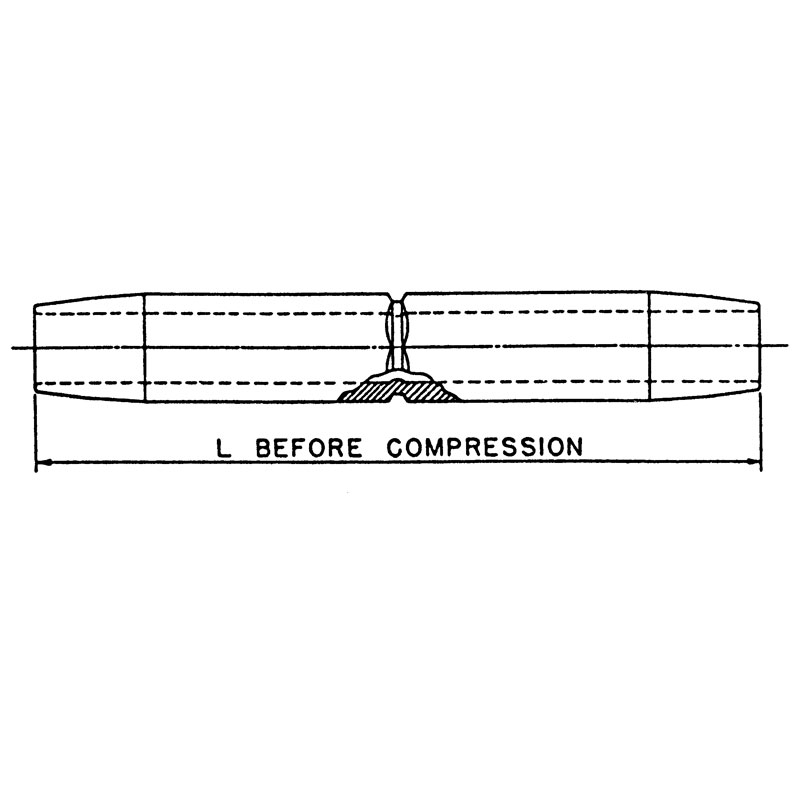

73 Standard Compression AAC Accessories Standard Compression – AAC © 2004, AFL, all rights reserved. PP-3-00765, Revision 4, 9.29.2023 Specifications are subject to change without notice. AFLglobal.com | 800.866.7385 Ordering Instructions Step 1: Assembly Catalog Number Determine the assembly catalog number based on the conductor being used. Example: For 795 Arbutus conductor, the complete catalog number is: 5030.109 Jumper Connectors—5000 Series for AAC Conductors The 5000 Series Jumper Connector is designed for AAC conductors. The jumper connector is fabricated from AFL seamless drawn aluminum. All jumper connectors are designed for limited tension use, maintaining a minimum of 40% of the ASTM rated strength of the conductor on which it is being used. For die size sections 30AH and above, the end tapers of the compression portions of all compression accessories are supplied with a high voltage finish. JUMPER CONNECTOR CATALOG NUMBER CONDUCTOR DIE SIZE WEIGHT DIMENSION L CODE NAME SIZE STRANDING DIA. ALUMINUM HEX DIE KCMIL AL IN LBS KG IN MM 5071.219 Peachbell 6.0 7 0.184 71AH 0.1 0.03 4.0 102 5071.250 Rose 4.0 7 0.232 71AH 0.1 0.02 4.0 102 5072.312 Iris 2.0 7 0.292 72AH 0.1 0.04 4.5 114 5073.391 Poppy 1/0 7 0.368 73AH 0.1 0.05 6.0 152 5074.438 Aster 2/0 7 0.414 74AH 0.3 0.11 7.0 178 5074.484 Phlox 3/0 7 0.464 74AH 0.2 0.10 7.0 178 5075.547 Oxlip 4/0 7 0.522 75AH 0.4 0.18 8.0 203 5075.609 Valerian 250.0 19 0.575 75AH 0.4 0.18 8.0 203 5075.609 Laurel 266.8 19 0.593 75AH 0.4 0.18 8.0 203 5076.656 Peony 300.0 19 0.629 76AH 0.7 0.31 9.0 229 5076.688 Tulip 336.4 19 0.666 76AH 0.7 0.29 9.0 229 5076.719 Daffodil 350.0 19 0.679 76AH 0.6 0.28 9.0 229 5076.750 Canna 397.5 19 0.724 76AH 0.6 0.27 9.0 229 5020.812 Goldentuft 450.0 19 0.770 20AH 0.7 0.31 10.0 254 5020.812 Yarrow 450.0 37 0.772 20AH 0.7 0.31 10.0 254 5020.812 Cosmos 477.0 19 0.793 20AH 0.7 0.31 10.0 254 5020.812 Syringa 477.0 37 0.795 20AH 0.7 0.31 10.0 254 5024.875 Cosmos 477.0 19 0.793 24AH 1.2 0.54 11.0 279 Notes: 1. AFL Filler Compound (AFC) Requirements are on page 115. 2. Installation Instructions for Jumper Connectors are on page 143.
© 2004, AFL, all rights reserved. PP-3-00765, Revision 4, 9.29.2023 Specifications are subject to change without notice. AFLglobal.com | 800.866.7385 74 Standard Compression AAC Accessories Standard Compression – AAC JUMPER CONNECTOR CATALOG NUMBER CONDUCTOR DIE SIZE WEIGHT DIMENSION L CODE NAME SIZE STRANDING DIA. ALUMINUM HEX DIE KCMIL AL IN LBS KG IN MM 5024.875 Syringa 477.0 37 0.795 24AH 1.2 0.54 11.0 279 5024.875 Zinnia 500.0 19 0.811 24AH 1.2 0.54 11.0 279 5024.875 Hyacinth 500.0 37 0.813 24AH 1.2 0.54 11.0 279 5024.938 Dahlia 556.5 19 0.856 24AH 1.1 0.50 11.0 279 5024.938 Mistletoe 556.5 37 0.858 24AH 1.1 0.50 11.0 279 5024.938 Meadowsweet 600.0 37 0.891 24AH 1.1 0.50 11.0 279 5024.969 Orchid 636.0 37 0.918 24AH 1.0 0.45 11.0 279 5024.969 Heuchera 650.0 37 0.928 24AH 1.0 0.45 11.0 279 5027.100 Flag 700.0 61 0.964 27AH 1.6 0.73 12.0 305 5027.106 Violet 715.5 37 0.974 27AH 1.5 0.68 12.0 305 5027.106 Nasturtium 715.5 61 0.975 27AH 1.5 0.68 12.0 305 5027.106 Petunia 750.0 37 0.997 27AH 1.5 0.68 12.0 305 5027.106 Cattail 750.0 61 0.998 27AH 1.5 0.68 12.0 305 5030.109 Arbutus 795.0 37 1.026 30AH 2.1 0.95 13.0 330 5030.109 Lilac 795.0 61 1.028 30AH 2.1 0.95 13.0 330 5030.109 — 800.0 37 1.031 30AH 2.1 0.95 13.0 330 5030.109 Heliotrope 800.0 61 1.031 30AH 2.1 0.95 13.0 330 5030.116 Snapdragon 900.0 61 1.094 30AH 2.0 0.91 13.0 330 5030.122 Magnolia 954.0 37 1.124 30AH 1.8 0.82 13.0 330 5030.122 Goldenrod 954.0 61 1.126 30AH 1.8 0.82 13.0 330 5030.122 Camellia 1000.0 61 1.152 30AH 1.8 0.82 13.0 330 5030.122 Bluebell 1033.5 37 1.170 30AH 1.8 0.82 13.0 330 5030.122 Larkspur 1033.5 61 1.172 30AH 1.8 0.82 13.0 330 5034.128 Marigold 1113.0 61 1.216 34AH 2.8 1.27 14.0 358 5034.134 Hawthorn 1192.5 61 1.258 34AH 2.6 1.18 14.0 358 5034.134 Narcissus 1272.0 61 1.300 34AH 2.6 1.18 14.0 358 5036.144 Columbine 1351.0 61 1.340 36AH 3.2 1.45 15.0 381 5036.144 Carnation 1431.0 61 1.379 36AH 3.2 1.45 15.0 381 5036.147 — 1500.0 91 1.412 36AH 3.1 1.41 15.0 381 5036.147 Gladiolus 1510.5 61 1.416 36AH 3.1 1.41 15.0 381 5038.156 Coreopsis 1590.0 61 1.453 38AH 3.8 1.72 16.0 406 5038.156 Dogwood 1590.0 91 1.454 38AH 3.8 1.72 16.0 406 5040.162 Jessamine 1750.0 61 1.525 40AH 4.5 2.04 17.0 432 5042.178 Cowslip 2000.0 91 1.630 42AH 4.6 2.09 17.0 432 5044.181 Sagebrush 2250.0 91 1.729 44AH 5.4 2.45 17.0 432 5044.181 — 2250.0 61 1.750 44AH 5.4 2.45 17.0 432 5044.181 — 2300.0 91 1.750 44AH 5.4 2.45 17.0 432 5044.188 Lupine 2500.0 91 1.823 44AH 5.0 2.27 17.0 432 5048.197 Bitterroot 2750.0 91 1.912 48AH 7.3 3.31 19.0 483 Jumper Connectors—5000 Series for AAC Conductors (cont.)
Caractéristiques :
- Qualifié ANSI C119.4 Classe A
- Marquage permanent pour faciliter l'installation et l'identification
Les applications:
- Cavalier de compression pour les conducteurs AAC
Le connecteur pour cavalier de la série 5000 est conçu pour les conducteurs AAC. Le connecteur du cavalier est fabriqué en aluminium étiré sans soudure AFL. Tous les connecteurs de pontage sont conçus pour une utilisation à tension limitée, en maintenant un minimum de 40 % de la résistance nominale ASTM du conducteur sur lequel ils sont utilisés.
Pour les sections de matrices de 30AH et plus, les cônes d'extrémité des parties de compression de tous les accessoires de compression sont fournis avec une finition haute tension.
