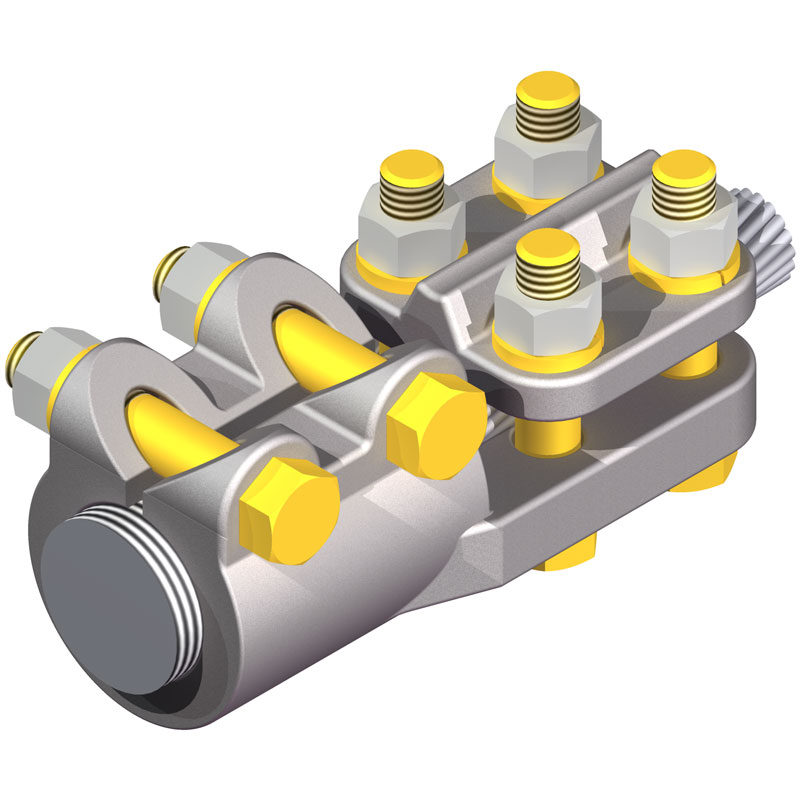

Le connecteur de goujon est conçu pour être utilisé sur des goujons en aluminium. Le connecteur de câble est conçu avec une rainure universelle qui permet une gamme de conducteurs en aluminium ou ACSR pour chaque taille.
ab1cb471c90847f3b11358cd68bb682e
www.AFLglobal.com or 800-890-8878 321 230 kV Aluminum Bolted Stud Connectors 230 kV Aluminum Bolted Stud Connectors © 2011, AFL, all rights reserved. 1.12.11 Specifications are subject to change without notice. TYPE SCV-AA Stud Connector to Cable Stud connector is designed for use on aluminum studs. The cable connector is designed with a universal groove which allows a range of aluminum or ACSR conductor for each size. Ordering Information CATALOG NUMBER STUD DIA. THREADS PER INCH CABLE RANGE CABLE RANGE ACSR DIMENSIONS IN INCHES BOLT SIZE MIN MAX MIN MAX B C L STUD CABLE SCV50-25-T13-AA 1/2 13 1/0 250M 1/0 4/0 3 2 1/4 5 1/2 1/2 1/2 SCV50-40-T13-AA 1/2 13 250M 400M 4/0 397.5 3 2 1/4 5 1/2 1/2 1/2 SCV50-60-T13-AA 1/2 13 350M 600M 336.4 477 3 2 1/4 5 1/2 1/2 1/2 SCV75-25-T16-AA 3/4 16 1/0 250M 1/0 4/0 3 2 1/4 5 1/2 1/2 1/2 SCV75-40-T16-AA 3/4 16 250M 400M 4/0 397.5 3 2 1/4 5 1/2 1/2 1/2 SCV75-60-T16-AA 3/4 16 350M 600M 336.4 477 3 2 1/4 5 1/2 1/2 1/2 SCV75-90-T16-AA 3/4 16 500M 900M 477 795 3 2 1/4 5 1/2 1/2 1/2 SCV75-125-T16-AA 3/4 16 900M 1250M 715.5 1113 3 1/4 2 1/4 5 3/4 1/2 1/2 SCV78-25-T0-AA 25/32 0 1/0 250M 1/0 4/0 3 2 1/4 5 1/2 1/2 1/2 SCV100-25-T14-AA 1 14 1/0 250M 1/0 4/0 3 2 1/4 5 1/2 1/2 1/2 SCV100-40-T14-AA 1 14 250M 400M 4/0 397.5 3 2 1/4 5 1/2 1/2 1/2 SCV100-60-T14-AA 1 14 350M 600M 336.4 477 3 2 1/4 5 1/2 1/2 1/2 SCV100-90-T14-AA 1 14 500M 900M 477 795 3 2 1/4 5 1/2 1/2 1/2 SCV100-125-T14-AA 1 14 900M 1250M 715.5 1113 3 1/4 2 1/4 5 3/4 1/2 1/2 SCV112-25-T12-AA 1-1/8 12 1/0 250M 1/0 4/0 3 2 1/4 5 1/2 1/2 1/2 SCV112-40-T12-AA 1-1/8 12 250M 400M 4/0 397.5 3 2 1/4 5 1/2 1/2 1/2 SCV112-60-T12-AA 1-1/8 12 350M 600M 336.4 477 3 2 1/4 5 1/2 1/2 1/2 SCV112-90-T12-AA 1-1/8 12 500M 900M 477 795 3 2 1/4 5 1/2 1/2 1/2 SCV112-125-T12-AA 1-1/8 12 900M 1250M 715.5 1113 3 1/4 2 1/4 5 3/4 1/2 1/2 SCV112-160-T12-AA 1-1/8 12 1250M 1600M 1113 1431 4 3/8 2 1/4 6 7/8 1/2 5/8 Material Aluminum Alloy Hardware Yellow anodized aluminum bolts, nuts and lockwashers. Notes 1. Special thread is available upon request. 2. For no thread replace number after 'T' with a '0'. Ex: SCV50-25-T0-AA B L C
www.AFLglobal.com or 800-890-8878 322 230 kV Aluminum Bolted Stud Connectors 230 kV Aluminum Bolted Stud Connectors © 2011, AFL, all rights reserved. 1.12.11 Specifications are subject to change without notice. TYPE SCV-AA Stud Connector to Cable Ordering Information cont. CATALOG NUMBER STUD DIA. THREADS PER INCH CABLE RANGE CABLE RANGE ACSR DIMENSIONS IN INCHES BOLT SIZE MIN MAX MIN MAX B C L STUD CABLE SCV125-40-T12-AA 1-1/8 12 250M 400M 4/0 397.5 3 2-1/4 5-1/2 1/2 1/2 SCV125-60-T12-AA 1-1/4 12 350M 600M 336.4 477 3 2-1/4 5-1/2 1/2 1/2 SCV125-90-T14-AA 1-1/4 12 500M 900M 477 795 3 2-1/4 5-1/2 1/2 1/2 SCV125-125-T14-AA 1-1/4 12 900M 1250M 715.5 1113 3-1/4 2-1/4 5-3/4 1/2 1/2 SCV150-25-T12-AA 1-1/4 12 1/0 250M 1/0 4/0 3 2-1/4 5-1/2 1/2 1/2 SCV150-40-T12-AA 1-1/2 12 250M 400M 4/0 397.5 3 2-1/4 5-1/2 1/2 1/2 SCV150-60-T12-AA 1-1/2 12 350M 600M 336.4 477 3 2-1/4 5-1/2 1/2 1/2 SCV150-90-T12-AA 1-1/2 12 500M 900M 477 795 3 2-1/4 5-1/2 1/2 1/2 SCV150-125-T12-AA 1-1/2 12 900M 1250M 715.5 1113 3-1/4 2-1/4 5-7/8 1/2 1/2 SCV150-160-T12-AA 1-1/2 12 1250M 1600M 1113 1431 4-3/8 2-1/4 7 1/2 1/2 SCV150-200-T12-AA 1-1/2 12 1500M 2000M 1272 1780 4-1/2 2-1/4 7-1/8 1/2 1/2 SCV150-250-T12-AA 1-1/2 12 2000M 2500M 1780 2300 4-1/2 2-1/4 7-1/8 1/2 1/2 SCV175-25-T12-AA 1-3/4 12 1/0 250M 1/0 4/0 3 2-3/4 6 1/2 1/2 SCV175-40-T12-AA 1-3/4 12 250M 400M 4/0 397.5 3 2-3/4 6 1/2 1/2 SCV175-60-T12-AA 1-3/4 12 350M 600M 336.4 477 3 2-3/4 6 1/2 1/2 SCV175-90-T12-AA 1-3/4 12 500M 900M 477 795 3 2-3/4 6 1/2 1/2 SCV175-125-T12-AA 1-3/4 12 900M 1250M 715 1113 3-1/4 2-3/4 6-1/4 1/2 1/2 SCV175-160-T12-AA 1-3/4 12 1250M 1600M 1113 1431 4-3/8 2-3/4 7-3/8 1/2 5/8 SCV175-200-T12-AA 1-3/4 12 1500M 2000M 1272 1780 4-1/2 2-3/4 7-1/2 1/2 5/8 SCV175-250-T12-AA 1-3/4 12 2000M 2500M 1780 2300 4-1/2 2-3/4 7-1/2 1/2 5/8 SCV200-25-T12-AA 2 12 1/0 250M 1/0 4/0 3 2-3/4 6 1/2 1/2 SCV200-40-T12-AA 2 12 250M 400M 4/0 397.5 3 2-3/4 6 1/2 1/2 SCV200-60-T12-AA 2 12 350M 600M 336.4 477 3 2-3/4 6 1/2 1/2 SCV200-90-T12-AA 2 12 500M 900M 477 795 3 2-3/4 6 1/2 1/2 SCV200-125-T12-AA 2 12 900M 1250M 715 1113 3-1/4 2-3/4 6-1/2 1/2 1/2 SCV200-160-T12-AA 2 12 1250M 1600M 1113 1431 4-3/8 2-3/4 7-3/8 1/2 5/8 SCV200-200-T12-AA 2 12 1500M 2000M 1272 1780 4-1/2 2-3/4 7-1/2 1/2 5/8 SCV200-250-T12-AA 2 12 2000M 2500M 1780 2300 4-1/2 2-3/4 7-1/2 1/2 5/8 SCV250-25-T12-AA 2-1/2 12 1/0 250M 1/0 4/0 3 3 6-1/4 1/2 1/2 SCV250-40-T12-AA 2-1/2 12 250M 400M 4/0 397.5 3 3 6-1/4 1/2 1/2 SCV250-60-T12-AA 2-1/2 12 350M 600M 336.4 477 3 3 6-1/4 1/2 1/2 SCV250-90-T12-AA 2-1/2 12 500M 900M 477 795 3 3 6-1/4 1/2 1/2 SCV250-125-T12-AA 2-1/2 12 900M 1250M 715 1113 3-1/4 3 6-1/2 1/2 1/2 SCV250-160-T12-AA 2-1/2 12 1250M 1600M 1113 1431 4-3/8 3 7-5/8 1/2 5/8 SCV250-200-T12-AA 2-1/2 12 1500M 2000M 1272 1780 4-1/2 3 7-3/4 1/2 5/8 SCV250-250-T12-AA 2-1/2 12 2000M 2500M 1780 2300 4-1/2 3 7-3/7 1/2 5/8 SCV300-60-T12-AA 3 12 350M 600M 336.4 477 3 3 6-1/4 1/2 1/2 SCV300-90-T12-AA 3 12 500M 900M 477 795 3 3 6-1/4 1/2 1/2 SCV300-125-T12-AA 3 12 900M 1250M 715 1113 3-1/4 3 6-1/2 1/2 1/2 SCV300-160-T12-AA 3 12 1250M 1600M 1113 1431 4-3/8 3-1/4 7-7/8 5/8 5/8 SCV300-200-T12-AA 3 12 1500M 2000M 1272 1780 4-1/2 3-1/4 8 5/8 5/8 SCV300-250-T12-AA 3 12 2000M 2500M 1780 2300 4-1/2 3-1/4 8 5/8 5/8
323 230 kV Aluminum Bolted Stud Connectors 230 kV Aluminum Bolted Stud Connectors www.AFLglobal.com or 800-890-8878 © 2011, AFL, all rights reserved. 1.12.11 Specifications are subject to change without notice. TYPE SCX-AA, S2CX-AA Aluminum Stud Connector for Cable SCX-AA connects one cable to one stud and S2CX-AA connects two cables on one stud. A variable conductor stud connector which takes a wide range of cable sizes in line or in a 90° position. The reversible cap permits optimum clamping for all cable sizes within the assigned ranges. In addition, one flat surface is machined to accommodate flat bar conductors. Can be furnished upon request in type SCX-N-AA with bolt holes to accommodate NEMA standard bar drilling. Ordering Information CATALOG NUMBER STUD DIA. THREADS PER INCH CABLE RANGE SPS RANGE DIMENSIONS IN INCHES BOLT SIZE SCX-AA S2CX-AA MIN MAX SMALL GROOVE LARGE GROOVE B C L SCX50-21-T13-AA S2CX50-21-T13-AA 1/2 13 #6 SOL 4/0 STR - - 2 2 4 5/8 3/8 SCX75-21-T16-AA S2CX75-21-T16-AA 3/4 16 #6 SOL 4/0 STR - - 2 2 4 5/8 3/8 SCX75-50-T16-AA S2CX75-50-T16-AA 3/4 16 #6 SOL 500 MCM 3/8 1/2 2 2 1/4 4 7/8 3/8 SCX75-100-T16-AA S2CX75-100-T16-AA 3/4 16 #2 SOL 1000 MCM 3/8 3/4 2 2 1/2 5 1/8 3/8 SCX100-21-T14-AA S2CX100-21-T14-AA 1 14 #6 SOL 4/0 STR - - 2 2 4 3/8 3/8 SCX100-50-T14-AA S2CX100-50-T14-AA 1 14 #6 SOL 500 MCM 3/8 1/2 2 2 1/4 4 7/8 3/8 SCX100-50-T0-AA S2CX100-50-T0-AA 1 0 #6 SOL 500 MCM 3/8 1/2 2 2 1/4 4 7/8 3/8 SCX100-100-T14-AA S2CX100-100-T14-AA 1 14 #2 SOL 1000 MCM 3/8 3/4 2 1/2 2 7/8 6 3/8 1/2 SCX112-21-T12-AA S2CX112-21-T12-AA 1 1/8 12 #6 SOL 4/0 STR - - 2 2 4 5/8 3/8 SCX112-50-T12-AA S2CX112-50-T12-AA 1 1/8 12 #6 SOL 500 MCM 3/8 1/2 2 2 1/4 4 7/8 3/8 SCX112-100-T12-AA S2CX112-100-T12-AA 1 1/8 12 #2 SOL 1000 MCM 3/8 3/4 2 3/4 2 7/8 6 3/8 1/2 SCX125-100-T12-AA S2CX125-100-T12-AA 1 1/4 12 #2 SOL 1000 MCM 3/8 3/4 2 3/4 2 7/8 6 3/8 1/2 SCX150-21-T12-AA S2CX150-21-T12-AA 1 1/2 12 #6 SOL 500 MCM - - 2 2 4 5/8 3/8 SCX150-50-T12-AA S2CX150-50-T12-AA 1 1/2 12 #6 SOL 500 MCM 3/8 1/2 2 2 1/4 4 7/8 3/8 SCX150-100-T12-AA S2CX150-100-T12-AA 1 1/2 12 #2 SOL 1000 MCM 3/8 3/4 2 3/4 2 7/8 6 3/8 1/2 SCX150-200-T12-AA S2CX150-200-T12-AA 1 1/2 12 4/0 STR 2000 MCM 3/8 1 1/4 2 3/4 3 3/8 6 3/4 1/2 SCX200-200-T12-AA S2CX200-200-T12-AA 2 12 4/0 STR 2000 MCM 3/8 1 1/4 2 3/4 3 3/8 6 3/4 1/2 Material Aluminum Alloy Hardware Yellow anodized aluminum bolts, nuts and lockwashers. Notes 1. For a 1" T14 stud, and two 1000 MCM cables order S2CX100-100-AA-T14 B SCX S2CX L C C
Caractéristiques :
- Alliage d'aluminium
- Matériel en aluminium anodisé
- Répond aux normes de la NEMA CC1
Les applications:
- Conçu pour 230 kV
- Sous-station
- Goujon en aluminium pour câble
Le connecteur de goujon est conçu pour être utilisé sur des goujons en aluminium. Le connecteur de câble est conçu avec une rainure universelle qui permet une gamme de conducteurs en aluminium ou ACSR pour chaque taille.

Raccords à compression en aluminium 230 kV pour postes | AFL,Connecteurs en T à compression en aluminium 230 kV | AFL,Connecteurs de borne à compression en aluminium 230 kV | AFL,Raccords de tube de barre en aluminium soudés 230 kV | AFL,Coudes de tube de barre en aluminium soudés 230 kV | AFL,Supports de tube de barre en aluminium soudés 230 kV et accessoires | AFL,Connecteurs de borne de tube de barre en aluminium soudés 230 kV | AFL,Raccords tube de barre à câble en aluminium soudés 230 kV | AFL,Connecteur en T tube de barre à câble en aluminium soudé 230 kV | AFL,Borne de câble en aluminium soudée 230 kV | AFL,Bouchons d'extrémité en aluminium soudés 230 kV | AFL,Tige de mise à la terre en aluminium soudée 230 kV | AFL,Dérivations de tube en aluminium soudées 230 kV | AFL
230
