Les connecteurs de cadres en A sont conçus pour réaliser des assemblages de cadres en A rapides et fiables. Les connecteurs peuvent être utilisés sur les tuyaux Schedule 40 et Schedule 80.
0404a973ff1249859851295871ad551c
100 Bronze Elbows T ee & Vee Connectors © 2011, AFL, all rights reserved. PP-3-00516, Revision 0, 2.24.11 Specifications are subject to change without notice. Bronze Elbows Tee & Vee Connectors www.AFLglobal.com or 800-890-8878 TYPE VB V Brace For Strut To Tubular Bus A V-Brace for connecting angular Struts and trusses to tubular buses for Structural support. Eliminates use of Structural steel supports and the required accompanying insulators. With the V-Brace and Angle Brace, various arrangements of trussing may be devised. Material Copper Alloy Hardware Everdur bolts, nuts and lockwashers Ordering Information CATALOG NUMBER SPS DIMENSIONS IN INCHES BOLT SIZE MAIN BRACE A B VB75-50 3/4 1/2 1 3/4 1 1/2 3/8 VB75-75 3/4 3/4 1 3/4 1 3/4 3/8 VB100-50 1 1/2 1 3/4 1 1/2 3/8 VB100-75 1 3/4 1 3/4 1 3/4 3/8 VB125-75 1 1/4 3/4 1 7/8 1 3/4 3/8 VB125-100 1 1/4 1 1 7/8 1 3/4 3/8 VB150-75 1 1/2 3/4 1 7/8 1 3/4 3/8 VB150-100 1 1/2 1 1 7/8 1 3/4 3/8 VB150-125 1 1/2 1 1/4 2 1/4 2 1/4 1/2 VB200-100 2 1 1 7/8 1 3/4 3/8 VB200-125 2 1 1/4 2 1/4 2 1/4 1/2 VB200-150 2 1 1/2 2 1/2 2 1/2 1/2 VB250-125 2 1/2 1 1/4 2 1/4 2 1/4 1/2 VB250-150 2 1/2 1 1/2 2 1/2 2 1/2 1/2 VB250-200 2 1/2 2 2 3/4 2 3/4 1/2 VB300-125 3 1 1/4 2 1/4 2 1/4 1/2 VB300-150 3 1 1/2 2 1/2 2 1/2 1/2 VB300-200 3 2 2 3/4 2 3/4 1/2 VB350-125 3 1/2 1 1/4 2 3/4 2 1/4 1/2 VB350-150 3 1/2 1 1/2 2 3/4 2 1/2 1/2 VB350-200 3 1/2 2 2 3/4 2 3/4 1/2 VB400-125 4 1 1/4 2 3/4 2 1/4 1/2 VB400-150 4 1 1/2 2 3/4 2 1/2 1/2 VB400-200 4 2 2 3/4 2 3/4 1/2 B B BRACE BRACE MAIN A
www.AFLglobal.com or 800-890-8878 101 Bronze Elbows T ee & Vee Connectors © 2011, AFL, all rights reserved. PP-3-00518, Revision 3, 2.1.18 Specifications are subject to change without notice. Bronze Elbows Tee & Vee Connectors TYPE VBPS Double Tee Connector V-Type A V-type tee connector which can serve a two-fold purpose in acting as a structural member as well as a connector. Material Copper Alloy Hardware Everdur bolts, nuts and lockwashers Ordering Information CATALOG NUMBER SPS DIMENSIONS IN INCHES RUN TAP A B C L VBPS125-100-20-1/2 1 1/4 1 20° 2 1/2 2 1/2 6 1/2 VBPS150-100-30-1/2 1 1/2 1 30° 2 3/4 2 1/2 6 5/8 VBPS150-125-20 1 1/2 1 1/4 20° 2 3/4 2 3/4 6 7/8 VBPS200-100-20-1/2 2 1 20° 2 3/4 2 1/2 6 3/4 VBPS200-125-20 2 1 1/4 20° 2 3/4 2 1/2 7 VBPS200-125-30 2 1 1/4 30° 2 13/16 3 7 9/32 VBPS200-150-30 2 1 1/2 30° 2 13/16 2 15/16 7 9/32 VBPS200-200-30 2 2 30° 2 13/16 3 7 9/32 VBPS250-250-20 2 1/2 2 1/2 20° 2 3/4 2 3/4 7 3/8 VBPS250-150-30 2 1/2 1 1/2 30° 2 3/4 2 3/4 7 3/8 VBPS300-200-30 3 2 30° 3 2 3/4 8 VBPS300-300-30 3 3 30° 3 2 3/4 8 VBPS350-200-20 3 1/2 2 20° 3 2 3/4 8 1/2 VBPS350-200-30 3 1/2 2 30° 3 2 3/4 8 1/2 B C L A
Caractéristiques :
- Alliage de bronze
- Adaptation externe pour les tubes bus SCH 40 et SCH 80
- Quincaillerie Everdur
- Répond aux normes de la NEMA CC1
Les applications:
- Conçu pour 230 kV
- Sous-station
- Tube de bus en cuivre

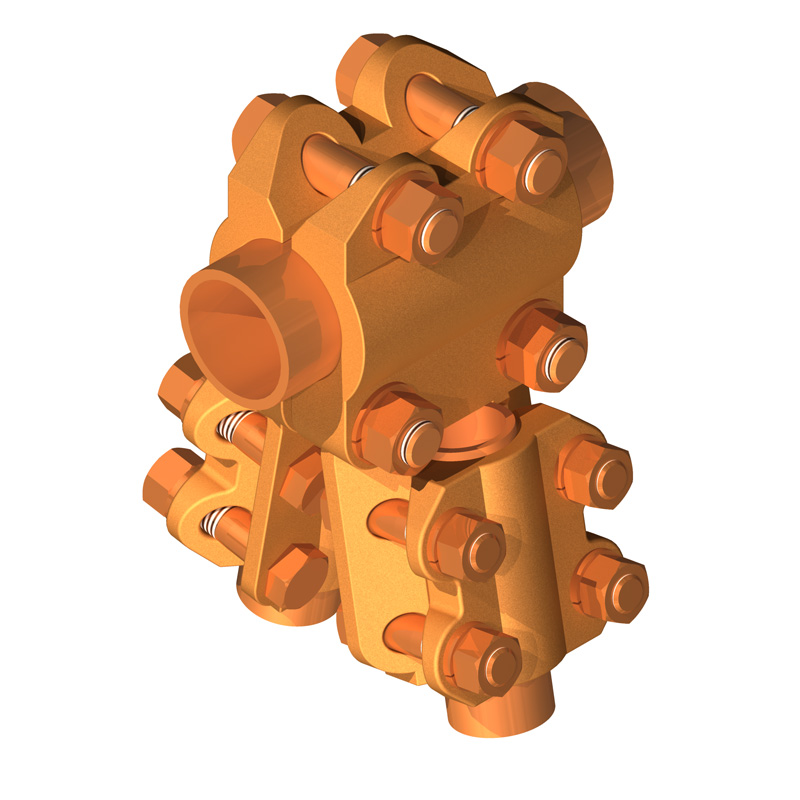

Les connecteurs de cadres en A sont conçus pour réaliser des assemblages de cadres en A rapides et fiables. Les connecteurs peuvent être utilisés sur les tuyaux Schedule 40 et Schedule 80.
