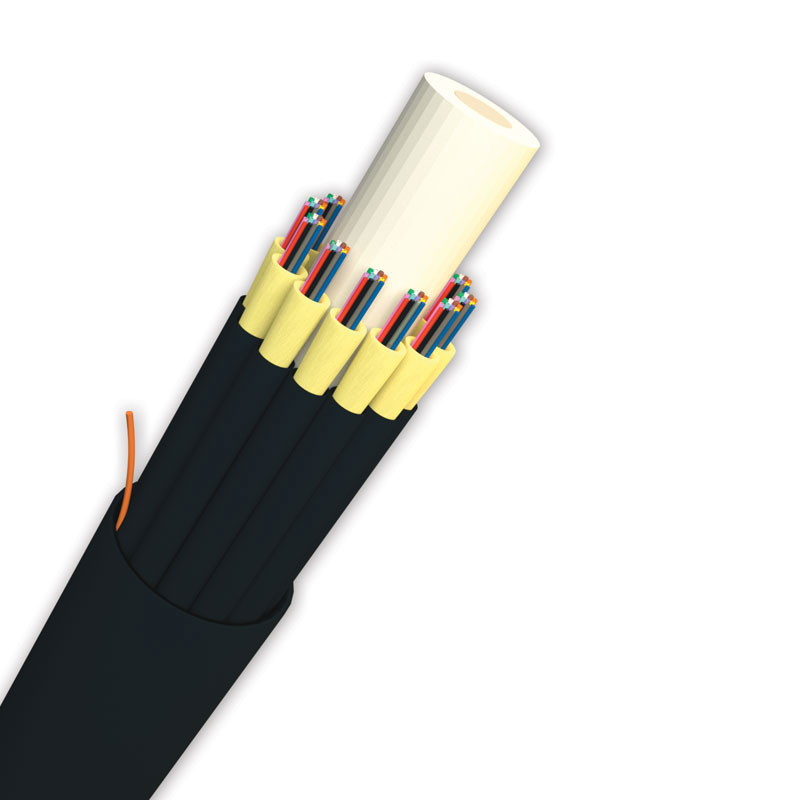

AFL propose désormais des câbles MicroCore intérieurs/extérieurs à haute teneur en fibres. Les sous-unités bloquées par l'eau sont câblées en hélice pour fournir des câbles sous-unités de 24 à 288 fibres.
9e7d6e4560954fb682e49e483ca0d2e3,afd032fdb57447dea95901bc8e46975d,d0ee23e16b6a4bb588c767aff4766515,c154802f01ef4a4bac5d674b31340fc8
1 FIBER OPTIC CABLE © 2019, AFL, all rights reserved. PP-1-00153, Revision 6, 7.18.2023 Specifications are subject to change without notice. AFLglobal.com | 800.235.3423 Fiber Optic Cable continued Applications • ONFR inside plant and outside plant environments Features • Available with 24 to 288 fibers • Water-blocked sub-units • Moisture-resistant, fungus-resistant and UV-resistant sub-unit jackets and outer sheath A Indoor/Outdoor Riser Sub-unitized MicroCore ® Cable with SpiderWeb Ribbon ® Technology AFL now offers high fiber count Indoor/Outdoor MicroCore Cables with SpiderWeb Ribbon (SWR ® ) technology. Waterblocked sub-units are helically stranded to provide sub-unitized cables ranging from 24 to 288 fiber counts. These cables are OFNR listed for use in indoor and indoor/outdoor applications. Both the sub-unit jackets and outer sheath contain a UV stabilizer and anti-fungus protection for use in outdoor applications. Cable Components Central strength member 3 mm, 24 fiber sub-unit Aramid strength members Riser outer jacket Central strength member 3 mm, 12 fiber or 24 fiber sub-unit Water-blocking aramid strength members Riser outer jacket Central strength member 3 mm, 24 fiber sub-unit Aramid strength members Riser outer jacket SWR Fiber Specifications CORE SIZE/FIBER TYPE ISO/ IEC MAXIMUM ATTENUATION ( dB/km ) OVERFILL LAUNCH MIN. BANDWIDTH (MHz•km) EMB c (MHz•km) GIGABIT ETHERNET MAX. LINK DISTANCE (meters) 10 GIGABIT ETHERNET MAX. LINK DISTANCE (meters) 850 nm 1300 nm 1550 nm 850 nm 1300 nm 850 nm 1300 nm 850 nm 1300 nm (P) AFL Bend-Insensitive Single-mode (ITU G.652.D/G.657.A1) OS2 N/A 0.5 0.5 N/A N/A N/A N/A 5,000 N/A 10,000
© 2019, AFL, all rights reserved. PP-1-00153, Revision 6, 7.18.2023 Specifications are subject to change without notice. AFLglobal.com | 800.235.3423 2 FIBER OPTIC CABLE Fiber Optic Cable Temperature Specifications TEMPERATURE RANGE INSTALLATION 0°C to +60°C OPERATION -20°C to +70°C STORAGE -40°C to +70°C Contact AFL for further details. Qualifications GOVERNING BODY STANDARD CODE COMPONENT Telcordia GR-20-CORE GR-409-CORE Water-Blocked Cabled Buffer Tube Core Sub-units EIA/TIA 598-A Sub-units ICEA S-104-696 Sub-units RoHS 2002/95/EC Cable Ordering Information—Non-Armored CABLE TYPE NO. OF FIBERS NO. OF SUBS NO. OF FILLERS AFL NO. SINGLE-MODE SWR* 12 Fiber Subunit 24 2 2 QR024P30189R:C4C 48 4 0 QR048P30189R:C4C 72 6 0 QR072P30189R:C6C 96 8 0 QR096P30189R:C8C 144 12 0 QR144P30189R:CCC 24 Fiber Subunit 24 1 3 QR024P30189R:O4C 48 2 2 QR048P30189R:O4C 72 3 1 QR072P30189R:O4C 96 4 0 QR096P30189R:O4C 144 6 0 QR144P30189R:O6C 288 12 0 QR288P30189R:OCC * Item numbers represent AFL standard print, Black Outer Jacket and Yellow Subunits. All jacket colors are UV stable and contain anti-fungal additive. For best performance, AFL recommends Black Outer Jacket. Cable Jacket Color Options 1 - Blue 8 - Black 2 - Orange 9 - Yellow (SM) 3 - Green A- Violet 4 - Brown B - Rose 5 - Slate C - Aqua (OM3 and OM4) 6 - White K - Erika Violet (OM4) 7 - Red L - Lime Indoor/Outdoor Riser Sub-unitized MicroCore ® Cable with SpiderWeb Ribbon ® Technology Mechanical Data—Non-Armored CABLE TYPE NO. OF SUBS NO. OF FILLERS NOMINAL DIAMETER inches (mm) WEIGHT lbs/1000 ft (kg/km) TENSION lbs (N) BENDING RADIUS inches (cm) INSTALLATION LONG TERM INSTALLATION LONG TERM 12 Fiber Subunit 2 2 0.38 (9.7) 52 (78) 300 (1320) 90 (400) 5.7 (14.6) 3.8 (9.7) 4 0 0.38 (9.7) 54 (80) 300 (1320) 90 (400) 5.7 (14.6) 3.8 (9.7) 6 0 0.46 (11.6) 77 (115) 300 (1320) 90 (400) 6.9 (17.4) 4.6 (11.6) 8 0 0.54 (13.7) 105 (155) 300 (1320) 90 (400) 8.1 (20.6) 5.4 (13.7) 12 0 0.68 (17.3) 250 (370) 300 (1320) 90 (400) 10.2 (26.0) 6.8 (17.3) 24 Fiber Subunit 1 3 0.38 (9.7) 53 (79) 300 (1320) 90 (400) 5.7 (14.6) 3.8 (9.7) 2 2 0.38 (9.7) 54 (80) 300 (1320) 90 (400) 5.7 (14.6) 3.8 (9.7) 3 1 0.38 (9.7) 55 (82) 300 (1320) 90 (400) 5.7 (14.6) 3.8 (9.7) 4 0 0.38 (9.7) 56 (83) 300 (1320) 90 (400) 5.7 (14.6) 3.8 (9.7) 6 0 0.46 (11.6) 81 (120) 300 (1320) 90 (400) 6.9 (17.4) 4.6 (11.6) 12 0 0.68 (17.3) 257 (380) 300 (1320) 90 (400) 10.2 (26.0) 6.8 (17.3)
Caractéristiques :
- Disponible avec 24 à 288 fibres
- Sous-unités bloquées par l'eau
- Gaines de sous-unités et gaine extérieure résistantes à l'humidité, aux champignons et aux UV.
Les applications:
- Les environnements ONFR à l'intérieur et à l'extérieur de l'usine
AFL propose désormais des câbles MicroCore intérieurs/extérieurs à haute teneur en fibres. Les sous-unités bloquées par l'eau sont câblées en hélice pour fournir des câbles sous-unités de 24 à 288 fibres. Ces câbles sont homologués OFNR pour une utilisation en intérieur et en intérieur/extérieur. Les enveloppes des sous-unités et la gaine extérieure contiennent un stabilisateur UV et une protection anti-fongique pour une utilisation en extérieur.
