Hardware para el cable de fibra óptica SkyWrap® instalado en aplicaciones de cable de tierra.
7b148901167e45d3a176216e993ac458

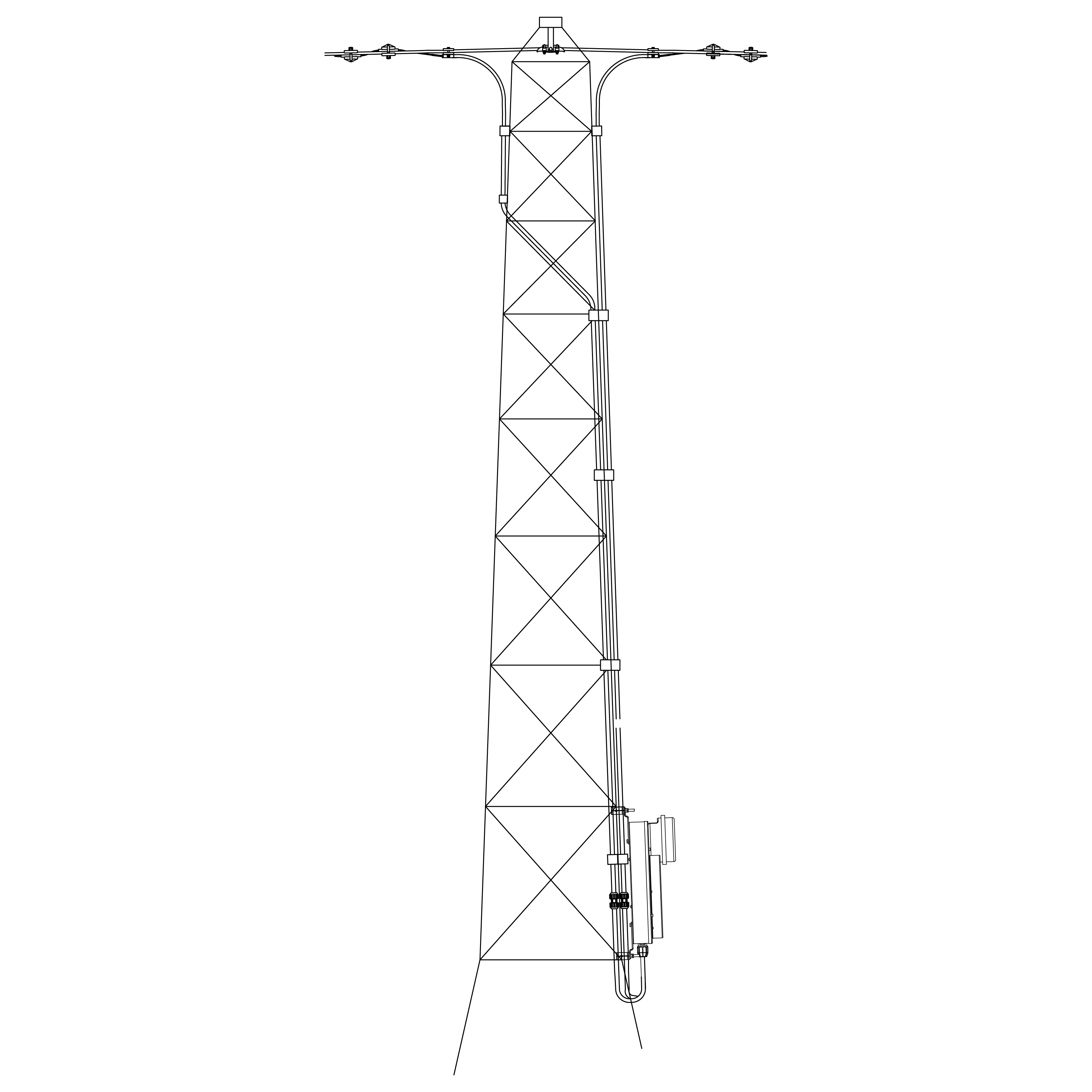

www.AFLglobal.com 51 SKYWRAP ® GROUND WIRE HARDWARE A full range of hardware is available for fixing the SkyWrap cable to ground wire tower arrangements. The cable can be passed around tower tops using a specially designed bypass accessory known as a ‘balehanger’. SkyWrap cable is passed down the tower to joint enclosures or termination joints in protective conduits. All cable clamps are supplied for fixing the SkyWrap cable as required. • Fittings meet IEEE standard 1591.3 and cable complies with IEEE 1594 • All tower fittings are available for a range of tower or pole designs • Tower mounted enclosure boxes are 830 x 380 x 260 mm and are made to BS EN 50411-3 standard • All accessories are robust, weather-proof design • Suitable for up to 144 fibres or 288 fibres with double SkyWrap applied • Joint enclosure can be locked for added security FEATURES ORDERING INFORMATION ARRANGEMENT TOWER HEIGHT METRES STRUCTURE TYPE CONDUCTOR SIZE mm DOUBLE WRAP FIBRE COUNT < 25 < 35 < 60 Lattice Tower Steel/Concrete Pole Wood Pole 9-22 20-31 30-43 12-144 1 Termination joint TCD L M H 902 906 962 A B C D nnF 2 In-Line bypass TCD - - - 909 909 909 A B C D - 3 In-Line Joint TCD L M H 901 905 961 A B C D nnF Example: TCD-L906BD48F or TCD-909A TERMINATION JOINT IN-LINE BYPASS IN-LINE JOINT 1 2 3 TYPICAL TOWER ARRANGEMENTS
Características:
- Los accesorios cumplen la norma IEEE 1591.3 y el cable cumple la norma IEEE 1594
- Todos los accesorios para torres están disponibles para una gama de diseños de torres o postes
- Las cajas montadas en la torre miden 830 x 380 x 260 mm y están fabricadas según la norma BS EN 50411-3
- Todos los accesorios tienen un diseño robusto y resistente a la intemperie
- Adecuado para hasta 144 fibras o 288 fibras con doble SkyWrap aplicado
- La caja conjunta puede bloquearse para mayor seguridad
