Los conectores en T están diseñados para su uso con conductores de aluminio o ACSR trenzados. El conector en T está diseñado para ser libre de corona para el servicio de 500 kV.
d9129f85ff21470796d9cab7fa2ee741
1 345/500 kV Tee Connectors © 2011, AFL, all rights reserved. PP-3-00244, Revision 5, 1.10.2023 Specifications are subject to change without notice. AFLglobal.com | 800.890.8878 345/500 kV Tee Connectors TYPE BC-V-AA Tee Connector Tee connector is designed to be corona free for 500 kV service. Material Aluminum Alloy Hardware Yellow anodized aluminum nuts, bolts, and lockwashers. Notes • For Stainless Steel bolts, lockwashers and Everdur nuts, add "-SSHBN" to catalog number. EX: BC103-127-AA-SSHBN • For Grade Five Galvanized Steel hardware, add "-GS5" to catalog number. EX: BC140-140-V-AA-GS5 A H L B Ordering Information CATALOG NUMBER CABLE RANGE DIMENSIONS IN INCHES RUN TAP ALUMINUM ACSR ALUMINUM ACSR A B H L MIN MAX MIN MAX BC79-79-V-AA 750 MCM 795 MCM 636 (18/1;24/7;26/7) 750 MCM 795 MCM 636 (18/1;24/7;26/7) 4.50 4.50 3.38 8.75 BC95-95-V-AA 800 MCM 954 MCM 795 (47/7;24/7;26/7) 800 MCM 954 MCM 795 (47/7;24/7;26/7) 4.00 4.00 3.69 8.00 BC95A-95A-V-AA - 954 MCM 954 (45/7;54/7) – 954 MCM 954 (45/7;54/7) 4.50 4.50 3.69 9.13 BC103-103-V-AA 1000 MCM 1033.5 MCM 954 (45/7;54/7) 1000 MCM 1033.5 MCM 954 (45/7;54/7) 4.00 4.00 3.88 8.13 BC103-127-V-AA 1000 MCM 1033.5 MCM 954 (45/7;54/7) 1113 MCM 1272 MCM 1113 (45/7;54/7) 4.50 4.50 3.63 9.00 BC103-250-V-AA 1000 MCM 1033.5 MCM 954 (45/7;54/7) - 2500 MCM 2156 (84/19) 4.50 4.50 4.00 9.00 BC127-79-V-AA 1113 MCM 1272 MCM 1113 (45/7;54/7) 750 MCM 795 MCM 636 (18/1;24/7;26/7) 4.50 4.50 3.63 9.06 BC127-95-V-AA 1113 MCM 1272 MCM 1113 (45/7;54/7) 800 MCM 954 MCM 795 (47/7;24/7;26/7) 4.00 4.50 3.63 9.06 BC127-127-V-AA 1113 MCM 1272 MCM 1113 (45/7;54/7) 1113 MCM 1272 MCM 1113 (45/7;54/7) 4.50 4.50 3.63 9.13 BC140-140-V-AA 1300 MCM 1400 MCM 1272 (45/7;54/19) 1351.5 (45/7) 1300 MCM 1400 MCM 1272 (45/7;54/19) 1351.5 (45/7) 4.50 4.50 3.50 9.13
© 2011, AFL, all rights reserved. PP-3-00244, Revision 5, 1.10.2023 Specifications are subject to change without notice. AFLglobal.com | 800.890.8878 2 345/500 kV Tee Connectors 345/500 kV Tee Connectors TYPE BC-V-AA Tee Connector Ordering Information CATALOG NUMBER CABLE RANGE DIMENSIONS IN INCHES RUN TAP ALUMINUM ACSR ALUMINUM ACSR A B H L MIN MAX MIN MAX BC140-200-V-AA 1300 MCM 1400 MCM 1272 (45/7;54/19) 1351.5 (45/7) 1900 MCM 2000 MCM 1780 (84/19) 4.50 4.50 3.63 9.13 BC160-160-V-AA 1500 MCM 1600 MCM 1431 (45/7;54/19) 1351.5 (54/19) 1500 MCM 1600 MCM 1431 (45/7;54/19) 1351.5 (54/19) 4.75 4.75 4.03 9.75 BC180-180-V-AA 1700 MCM 1800 MCM 1590 (45/7;54/19) 1700 MCM 1800 MCM 1590 (45/7;54/19) 4.75 4.75 4.00 9.88 BC200-200-V-AA 1900 MCM 2000 MCM 1780 (84/19) 1900 MCM 2000 MCM 1780 (84/19) 5.13 4.75 4.00 10.00 BC205-95-V-AA 2000 MCM 2049 MCM 1780 (84/19) 2034 (72/7) 800 MCM 954 MCM 795 (47/7;24/7;26/7) 4.75 4.50 4.00 8.00 BC205-160-V-AA 2000 MCM 2049 MCM 1780 (84/19) 2034 (72/7) 1500 MCM 1600 MCM 1431 (45/7;54/19) 1351.5 (54/19) 4.75 4.75 4.00 9.63 BC205-205-V-AA 2000 MCM 2049 MCM 1780 (84/19) 2034 (72/7) 2000 MCM 2049 MCM 1780 (84/19) 2034 (72/7) 5.00 5.00 4.00 10.25 BC250-103-V-AA – 2500 MCM 2156 (84/19) 1000 MCM 1033.5 MCM 954 (45/7;54/7) 4.50 4.50 3.81 9.63 BC250-160-V-AA – 2500 MCM 2156 (84/19) 1500 MCM 1600 MCM 1431 (45/7;54/19) 1351.5 (54/19) 4.50 4.50 3.81 9.63 BC250-250-V-AA – 2500 MCM 2156 (84/19) – 2500 MCM 2156 (84/19) 4.50 4.50 3.81 9.63 BC250-350-V-AA – 2500 MCM 2156 (84/19) – 3500 MCM – 4.50 4.50 4.25 9.63 BC300-160-V-AA 2750 MCM 3000 MCM 2515 (76/19) 1500 MCM 1600 MCM 1431 (45/7;54/19) 1351.5 (54/19) 4.75 4.75 4.50 10.44 BC300-300-V-AA 2750 MCM 3000 MCM 2515 (76/19) 2750 MCM 3000 MCM 2515 (76/19) 4.75 4.75 4.75 9.88 BC350-127-V-AA – 3500 MCM - 1113 MCM 1272 MCM 1113 (45/7; 54/7) 5.50 4.50 4.50 10.38 BC350-200-V-AA – 3500 MCM – 1900 MCM 2000 MCM 1780 (84/19) 5.50 4.75 4.50 10.63 BC350-350-V-AA – 3500 MCM – – 3500 MCM – 5.50 5.50 4.50 11.50
Características:
- Aleación de aluminio
- Herrajes de aluminio anodizado
Aplicaciones:
- Clasificado para 500 kV y menos
- Subestación
- Cable de aluminio
Los conectores en T están diseñados para su uso con conductores de aluminio o ACSR trenzados. El conector en T está diseñado para ser libre de corona para el servicio de 500 kV.
Acopladores de compresión de aluminio de 230 kV,Conectores en T de compresión de aluminio de 230 kV,Conectores de Terminal de Compresión de Aluminio de 230 kV,Conectores de terminales de compresión de aluminio de 230 kV,Acopladores de tubería de aluminio soldado de 230 kV,Codos de aluminio soldados para tubos de bus de 230 kV,Soportes de tubería de aluminio soldado de 230 kV,Conectores en T y en V para tubos de aluminio soldados de 230 kV,Conectores de terminales de tubería de aluminio soldado de 230 kV,Acopladores de aluminio soldado para cables de 230 kV,Tubería de aluminio soldada de 230 kV a T de cable,Terminal de cable soldado de aluminio de 230 kV,Tapones de aluminio soldados de 230 kV,Varilla de tierra soldada de aluminio de 230 kV,Derivaciones de tubos soldados de aluminio de 230 kV
481

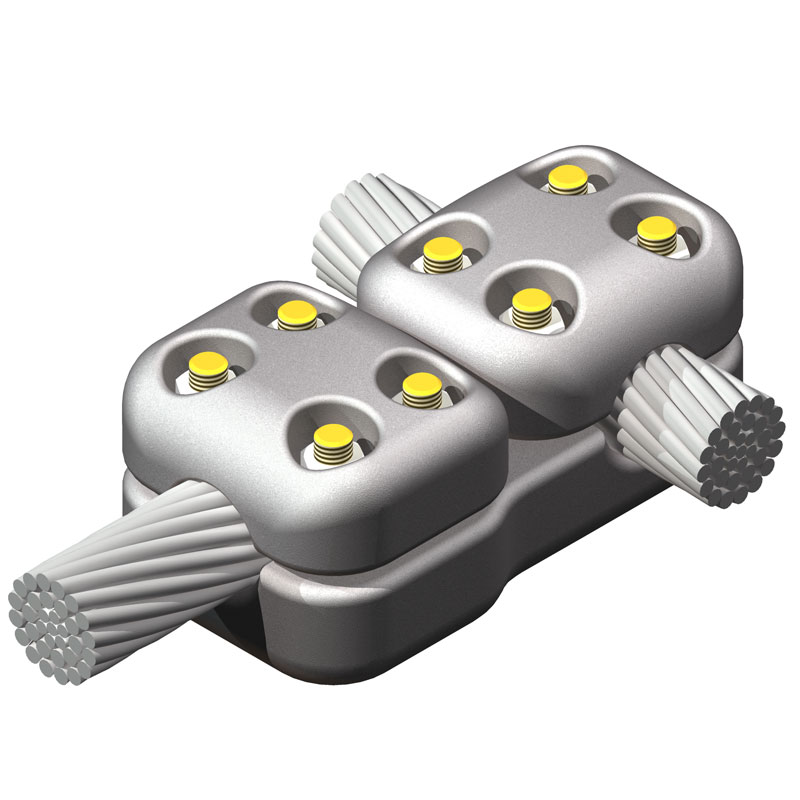

Conectores en T de aluminio atornillados para cables de 500 kV
