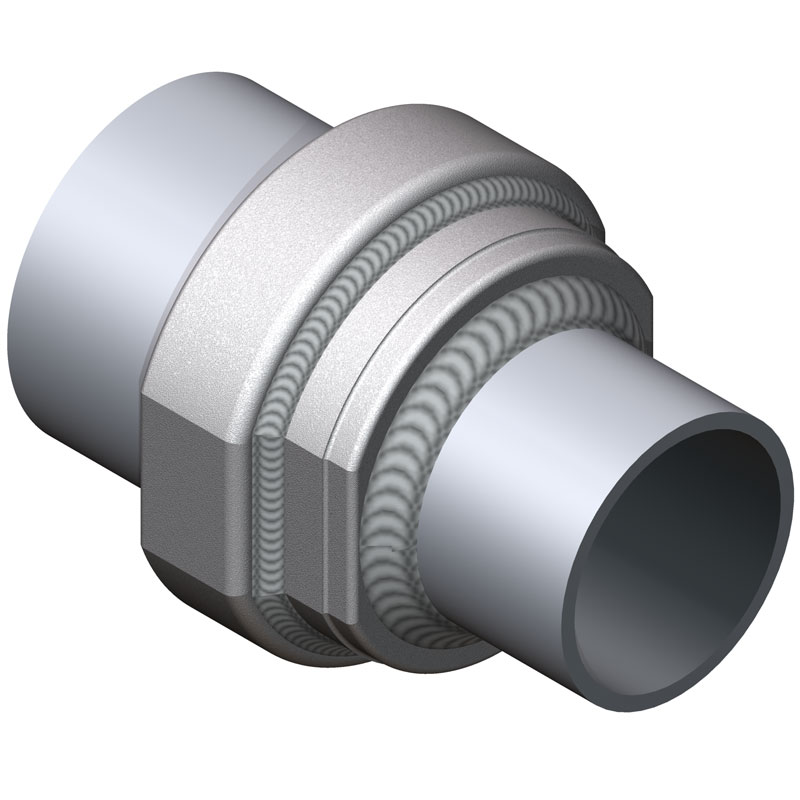

El conector reductor está diseñado para conectar tamaños de tubería desiguales con un mínimo de problemas. Diseñado para el servicio de 345 kV y 500 kV. El conector está soldado en el exterior de la tubería, lo que permite su uso tanto en la tubería schedule 40 como en la schedule 80.
d9129f85ff21470796d9cab7fa2ee741
505 345/500 kV Connectors © 2011, AFL, all rights reserved. Revision 0, 3.4.11 Specifications are subject to change without notice. 345/500 kV Connectors www.AFLglobal.com or 800-890-8878 TYPE 15100-EHV Reducer Connector for Pipe Reducer connector is designed to connect unequal pipe sizes with minimum amount of trouble. Designed for 345 kV and 500 kV service. Connector is welded on outside of pipe allowing use on both schedule 40 and schedule 80 pipe. Ordering Information CATALOG NUMBER CONDUCTOR SIZE DIMENSIONS IN INCHES NOMINAL WEIGHT LBS SPS / EHPS RUN BRANCH A B C D 15108-7EHV 3 2 1/2 4.12 1.75 0.44 0.44 1.3 15109-7EHV 3 1/2 2 1/2 4.69 1.75 0.44 0.44 1.5 15109-8EHV 3 1/2 3 4.69 1.88 0.44 0.44 1.9 15110-7EHV 4 2 1/2 5.19 1.81 0.5 0.44 1.7 15110-8EHV 4 3 5.19 1.94 0.5 0.44 2.1 15110-9EHV 4 3 1/2 5.19 1.94 0.5 0.44 2.3 15112-7EHV 5 2 1/2 6.25 1.81 0.5 0.44 2.2 15112-8EHV 5 3 6.25 1.94 0.5 0.44 2.6 15112-9EHV 5 3 1/2 6.25 1.94 0.5 0.44 2.8 15112-10EHV 5 4 6.25 2.00 0.5 0.50 3.1 15113-7EHV 6 2 1/2 7.38 1.81 0.5 0.44 2.8 15113-8EHV 6 3 7.38 1.94 0.5 0.44 3.2 15113-9EHV 6 3 1/2 7.38 1.94 0.5 0.44 3.4 15113-10EHV 6 4 7.38 2.00 0.5 0.50 3.7 15113-12EHV 6 5 7.38 2.00 0.5 0.50 4.3 Material Aluminum Alloy D A B C
Características:
- Aleación de aluminio
- Ajuste externo de la tubería de bus para la tubería de bus SCH 40 y SCH 80
Aplicaciones:
- Clasificado para 500 kV y menos
- Subestación
- Tubo bus de aluminio
El conector reductor está diseñado para conectar tamaños de tubería desiguales con un mínimo de problemas
. Diseñado para el servicio de 345 kV y 500 kV. El conector está soldado en el exterior de la tubería
, lo que permite su uso tanto en tuberías de la serie 40 como de la serie 80.
