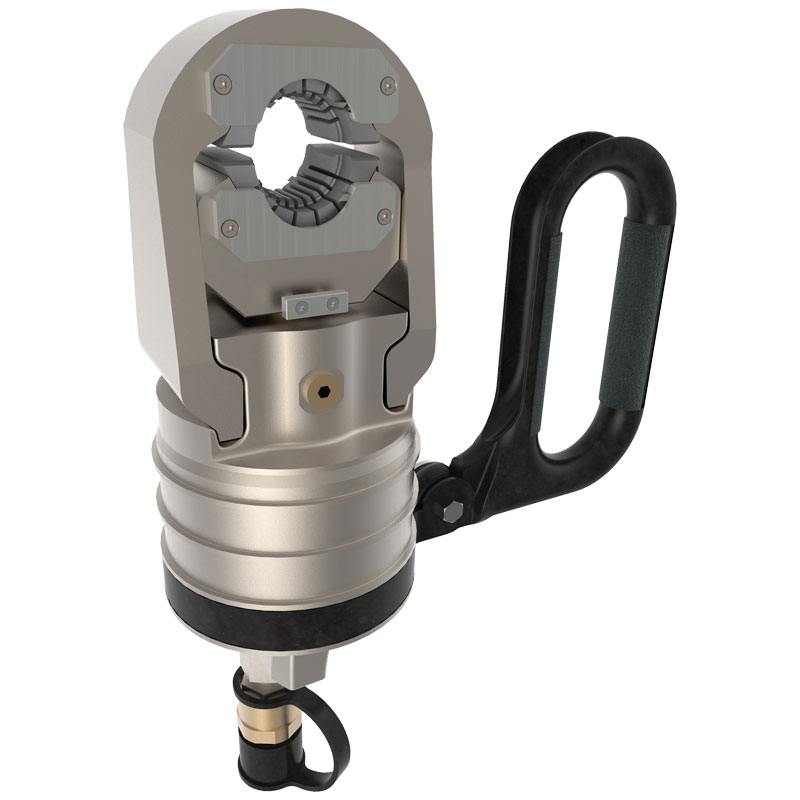

El conjunto de prensado de 45 toneladas es una herramienta portátil de construcción y mantenimiento diseñada para ensamblar cables y accesorios de puesta a tierra en un cable. La unidad de potencia funciona con conjuntos de cabeza de 1,00" de diámetro exterior a 2,25" de diámetro exterior. El número de catálogo que aparece a continuación proporciona todo lo necesario para cada tamaño de tubo. Para más tamaños, pida cabezales y matrices adicionales en la sección de cabezales y matrices.
fa2007c267fb4047bdbf88bf01db0248
© 2014, AFL, all rights reserved. PP-3-00788, Revision 3, 4.10.18 Specifications are subject to change without notice. www.AFLglobal.com or 800-890-8878 41 Swage Tooling SWAGE TOOLING 45TPUHAD Swage 45 Ton Press Assembly A Swage 45 Ton Press Assembly is a portable construction and maintenance tool designed to Swage cable and grounding accessories onto a cable. The power unit works with 1.00" O.D. through 2.25" O.D. Head Assemblies. The Catalog Number below provides everything needed for each size. For more sizes, order extra press heads and dies from the Head and Dies section. Ordering Information AFL NO. FITTING O.D. (INCHES) ITEM 1 ITEM 2 ITEM 3 ITEM 4 ITEM 5 PRESS HEAD POWER UNIT DIE FILLER DIE INSPECTION GAUGE 45TPUHAD16 1.00 45THA20 45TPU 45TD16 — SWGGC16 45TPUHAD20 1.25 45THA20 45TPU 45TD20 — SWGGC20 45TPUHAD24 1.50 45THA36 45TPU 45TD24* B11336-15 SWGGC24 45TPUHAD28 1.75 45THA36 45TPU 45TD28* B11336-15 SWGGC28 45TPUHAD30 1.88 45THA36 45TPU 45TD30* B11336-15 SWGGC30 45TPUHAD32 2.00 45THA36 45TPU 45TD32 — SWGGC32 45TPUHAD36 2.25 45THA36 45TPU 45TD36 — SWGGC36 HEAD ASSEMBLY (ITEM 1) 360 ° QUICK DISCONNECT SWIVEL POWER UNIT (ITEM 2) SWAGE DIES (ITEM 3) SWGGC INSPECTION GAUGE (PURCHASED SEPARATELY) * Filler die is required for this die size.
Características:
- Cabezal de prensa intercambiable
- Matrices de prensado intercambiables
- Giro de desconexión rápida de 360 grados
Aplicaciones:
- Accesorios para cables de conexión
- Subestación
- Conectores de cable de aluminio
El conjunto de prensa Swage de 45 toneladas (45TPUHAD) es una herramienta portátil de construcción y mantenimiento diseñada para Swagear accesorios de cable en un cable. La unidad de potencia funciona con conjuntos de cabeza de 1,00" a 2,25" de diámetro exterior. El número de catálogo que aparece a continuación proporciona todo lo necesario para cada D.I. del accesorio de cable. Para más tamaños, pida cabezales y matrices adicionales en la sección de cabezales y matrices.
