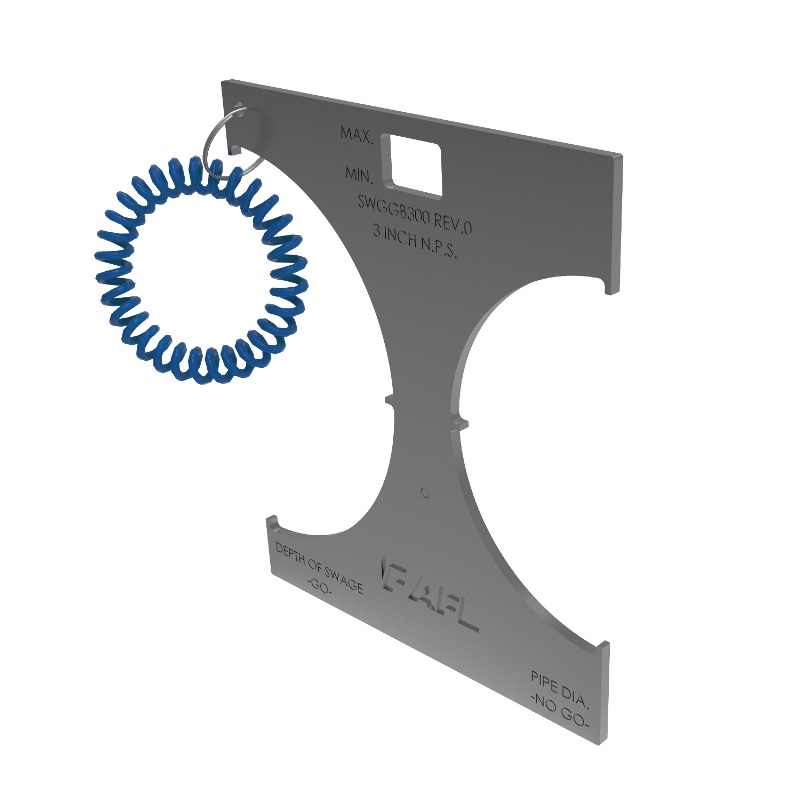

Los calibradores Swage se utilizan para medir el diámetro de la tubería de bus antes de la instalación, así como para medir el diámetro de compresión final del accesorio Swage. Los medidores de la serie SWGGB también cuentan con un pasador y una ventana de marcado para marcar adecuadamente la profundidad de inserción del tubo Bus. Hay 8 calibradores, uno para cada tamaño de accesorio de autobús.
fa2007c267fb4047bdbf88bf01db0248
131 Swage Tools & Accessories © 2013, AFL, all rights reserved. PP-3-00064, Revision 0, 9.26.13 Specifications are subject to change without notice. www.AFLglobal.com or 800-890-8878 SWGGB Swage Inspection Gauge A Swage inspection gauge is used to measure the depth of the swage compression It is also used to determine what size tool is needed for the job MARK PIPE INSERTION DEPTH (MIN/MAX) ON PIPE MAXIMUM INSERTION DEPTH MINIMUM INSERTION DEPTH FINAL DEPTH OF SWAGE COMPRESSION -NO GO- DIA ENSURES IT'S WITHIN MINIMUM BUS TOLERANCE (PIPE SHOULD NOT FIT INSIDE POINTS) STOP PIN Ordering Information AFL NO. S.P.S. DEPTH OF INSERTION DIE SIZE MIN. MAX. SWGGB100 1 1 5 2 65TD100 SWGGB150 1 5 1 5 2 65TD150 SWGGB200 2 2 2 5 65TD200 SWGGB250 2 5 2 2 5 65TD250 SWGGB300 3 3 3 5 65TD300 SWGGB350 3 5 3 3 5 65TD350 SWGGB400 4 3 3 5 65TD400 SWGGB500 5 5 5 75 85TD500 SWGGB600 6 6 6 75 115TD600
Características:
- Ventana de marcado de inserción de tubos de bus
- Asegúrese de que está marcando desde el final del tubo bus
Aplicaciones:
- Accesorios para autobuses de aluminio
- Swage
Los calibradores Swage se utilizan para medir el diámetro de la tubería de bus antes de la instalación, así como para medir el diámetro de compresión final del accesorio Swage. Los calibradores SWGGB también cuentan con una clavija y una ventana de marcado para marcar correctamente la profundidad de inserción del tubo Bus. Hay 8 calibradores, uno para cada tamaño de accesorio de autobús.
