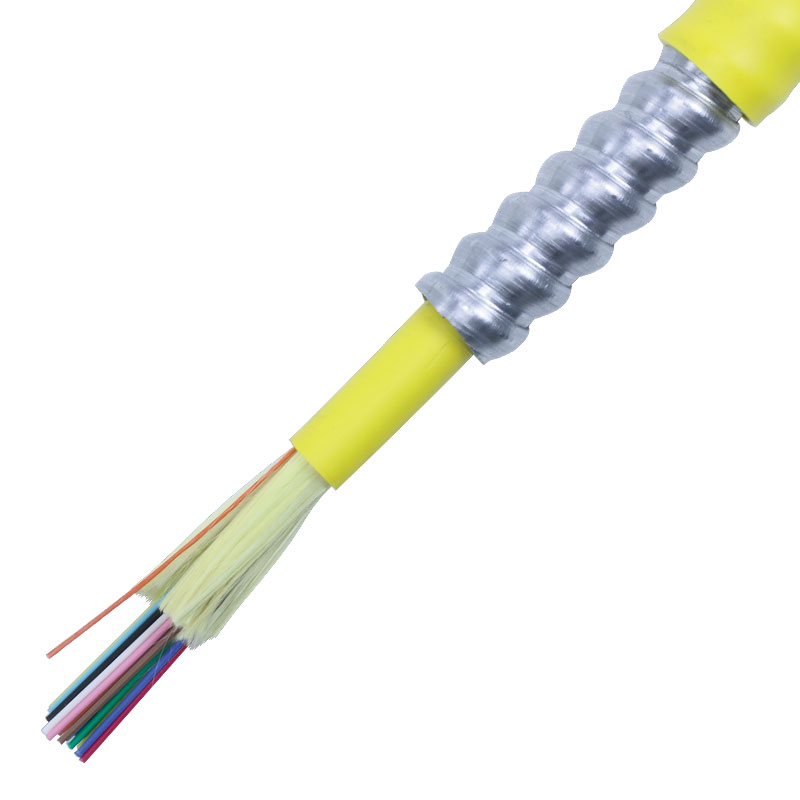

Los cables CPC blindados con búfer apretado incorporan cables CPC de 4 a 144 fibras en una armadura de aluminio entrelazada, con certificación UL.
7e10b7be9bcf46a6bf26e5cceac17524
1 FIBER OPTIC CABLE Premise Cable © 2002, AFL, all rights reserved. PP-1-00039, Revision 12, 9.27.2022 Specifications are subject to change without notice. AFLglobal.com | 800.235.3423 continued A Armored Tight Buffered Circular Premise Cable Armored Tight Buffered CPC Cables incorporate 4 to 144 fiber count CPC cables in a jacketed, aluminum interlocking armor. Jacketed aluminum interlocking armor provides the best balance of ruggedness, flexibility, and low weight. Flame rated armored cables with no outer jacket and flame rated armored cables with steel interlocking armor are also available. Interlocking armor can also be used with other types of trunk cables, including Indoor/Outdoor Distribution, Breakout and Premise MicroCore ® . Applications • Routing inside of buildings where additional ruggedness is required or where increased rodent resistance is required • Extra protection for fiber optic cables in harsh industrial environments • Manufacturing plants • High-density routings in data center applications Features • Fiber counts 4-144 • Aluminum interlocking armor Cable Components High Fiber Count Circular Premise Cable Circular Premise Cable Fiber Specifications CORE SIZE/FIBER TYPE ISO/ IEC MAXIMUM ATTENUATION ( dB/km ) OVERFILL LAUNCH MIN. BANDWIDTH (MHz•km) EMB c (MHz•km) GIGABIT ETHERNET MAX. LINK DISTANCE (meters) 10 GIGABIT ETHERNET MAX. LINK DISTANCE (meters) 850 nm 1300 nm 1550 nm 850 nm 1300 nm 850 nm 1300 nm 850 nm 1300 nm (6) 62.5 Giga-Link™ 300 OM1 3.5 1.2 N/A 200 600 N/A 300 550 32 — (5) 50 Giga-Link™ 600 OM2 3.5 1.5 N/A 500 500 N/A 600 600 82 — (L) 50 Laser-Link 300 OM3 3.0 1.2 N/A 1,500 500 2,000 1,000 550 300 — (C) 50 Laser-Link 550 OM4 3.0 1.2 N/A 3,500 500 4,700 1,040 550 550 — (W) AFL Wideband Multimode OM5 3.0 1.2 N/A 3,500 500 4,700 1,040 550 550 — (9) Single-mode (ITU G.652.D/G.657.A1) OS2 N/A 0.5 0.5 N/A N/A N/A N/A 5,000 N/A 10,000
© 2002, AFL, all rights reserved. PP-1-00039, Revision 12, 9.27.2022 Specifications are subject to change without notice. AFLglobal.com | 800.235.3423 2 FIBER OPTIC CABLE Premise Cable Premise Cable Contact AFL for further details. Qualifications GOVERNING BODY STANDARD CODE MSHA NFPA RoHS 2002/95/EC EIA/TIA ICEA ISO ITU Telcordia GR-409-CORE Armored Tight Buffered Circular Premise Cable Mechanical Data AFL NO. FIBER COUNT NOMINAL DIAMETER WEIGHT TENSION BENDING RADIUS RISER PLENUM RISER PLENUM RISER PLENUM inches (mm) lbs/1000 ft (kg/km) INSTALLATION LONG TERM INSTALLATION LONG TERM INSTALLATION LONG TERM lbs (N) lbs (N) lbs (N) lbs (N) inches (cm) inches (cm) UA004 481#01-AIAR UP004 481#01-AIAP 4 0.46 (11.8) 79 (117) 89 (132) 150 (660) 45 (198) 100 (440) 30 (132) 7.0 (17.7) 5.0 (12.7) CR006 441#01-AIAR CP006 441#01-AIAP 6 0.46 (11.8) 74 (109) 82 (122) 150 (660) 45 (198) 100 (440) 30 (132) 7.0 (17.7) 4.8 (12.2) CR012 551#01-AIAR CP012 551#01-AIAP 12 0.51 (13.0) 79 (117) 89 (132) 150 (660) 45 (198) 100 (440) 30 (132) 7.0 (17.7) 5.0 (12.7) CR024 891#01-AIAR CP024 841#01-AIAP 24 0.62 (15.7) 129 (193) 144 (215) 300 (1320) 90 (396) 150 (660) 45 (198) 9.3 (23.6) 5.3 (13.4) CR036 501##1-AIAR CP036 551##1-AIAP 36 0.94 (24) 250 (370) 294 (439) 300 (1320) 90 (396) 150 (660) 45 (198) 14.2 (36.0) 9.4 (24.0) CR048 501##1-AIAR CP048 551##1-AIAP 48 0.94 (24) 250 (370) 294 (439) 300 (1320) 90 (396) 150 (660) 45 (198) 14.2 (36.0) 9.4 (24.0) CR072 501##1-AIAR CP072 551##1-AIAP 72 1.10 (27.9) 314 (465) 401 (597) 300 (1320) 90 (396) 150 (660) 45 (198) 16.5 (41.9) 11.0 (27.9) CR096 501##1-AIAR CP096 551##1-AIAP 96 1.21 (30.7) 460 (680) 507 (755) 300 (1320) 90 (396) 150 (660) 45 (198) 18.1 (46.1) 12.1 (30.7) CR144 501##1-AIAR CP144 551##1-AIAP 144 1.37 (34.8) 460 (680) 534 (796) 300 (1320) 90 (396) 150 (660) 45 (198) 19.8 (50.3) 13.2 (33.5) Fiber Types – Replace asterisk ( ) in AFL number with number in the Fiber Specifications table on previous page. # Outer Jacket Color – Replace hashtag (#) in AFL number with number in the Cable Jacket Color table below. Temperature Specifications PLENUM RISER INSTALLATION 0ºC to +70ºC -10ºC to +70ºC OPERATING 0ºC to +70ºC -10ºC to +70ºC STORAGE -40ºC to +75ºC -40ºC to +75ºC Cable Jacket Color Options 1 - Blue 8 - Black 2 - Orange 9 - Yellow 3 - Green A - Violet 4 - Brown B - Rose 5 - Slate C - Aqua 6 - White K - Erika Violet (RAL 4003) 7 - Red
Características:
- Recuento de fibras 4-144
- Armadura de aluminio entrelazada
Aplicaciones:
- Enrutamiento en el interior de edificios donde se requiere una robustez adicional o una mayor resistencia a los roedores
- Protección adicional para los cables de fibra óptica en entornos industriales difíciles
- Plantas de fabricación
- Enrutamientos de alta densidad en aplicaciones de centros de datos
Los cables CPC blindados con búfer apretado incorporan cables CPC de 4 a 144 fibras en una armadura de aluminio entrelazada, con certificación UL. El blindaje de aluminio encamisado proporciona el mejor equilibrio entre robustez, flexibilidad y bajo peso. También están disponibles los cables blindados con certificación UL sin cubierta exterior y los cables blindados con certificación UL con armadura de acero entrelazada. Póngase en contacto con el servicio de atención al cliente para conocer las especificaciones mecánicas de los cables CPC de varias unidades de 24 a 144 fibras con armadura de enclavamiento.
La armadura de enclavamiento también se puede utilizar con otros tipos de cables, incluidos los cables de interior/exterior con amortiguación ajustada.
