Los adaptadores de campo de modo (MFA) modifican las propiedades ópticas de una fibra para adaptarlas a la fibra a la que se empalma, lo que permite una menor pérdida en el punto de empalme.
4cd29b52e98040908d9a32eb9cf7e357
© 2015, AFL, all rights reserved. PP-4-00089, Revision 0, 7.13.15 Specifications are subject to change without notice. 116 Mode Field Adapters Mode field adapters (MFA) modify a fiber’s optical properties to match the fiber that it is being spliced to which allows a lower loss at the splice point. This can be accomplished in one of two ways: 1. The larger core can be tapered down to match the smaller core size. 2. The smaller core can be expanded by heating it before or during the splice. In the most extreme example, splicing a single-mode fiber to a multimode fiber will typically induce 20 dB of loss when going from the multimode to the single-mode fiber. Using MFA’s, the loss can be lowered to below 1 dB or less. AFL has the capability to provide this service. Features • Low loss • Coupling large to small cores • Custom packaging • Custom pigtail lengths Applications • Fiber lasers • Double clad and triple clad fiber splicing for loss measurements • Mode field matching and coupling
Adaptadores de campo en modo (MFA)
Características:
- Características
- Baja pérdida
- Acoplamiento de núcleos grandes a pequeños
- Embalaje personalizado
- Longitudes de cableado personalizadas
Aplicaciones:
- Láseres de fibra
- Empalme de fibras de doble y triple revestimiento para la medición de pérdidas
- Adaptación del campo de modos y acoplamiento

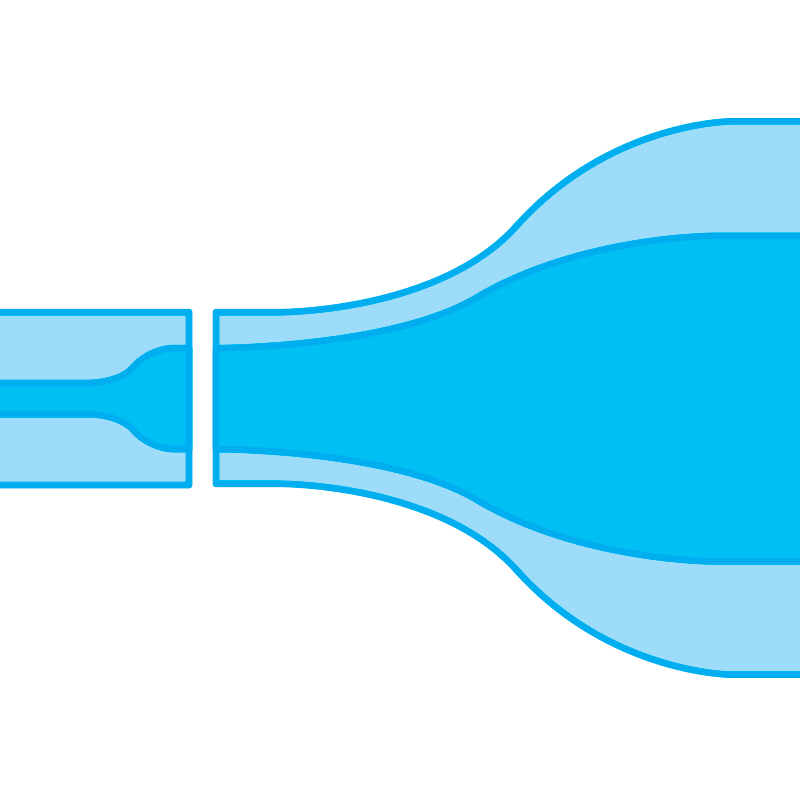

Los adaptadores de campo de modo (MFA) modifican las propiedades ópticas de una fibra’para adaptarse a la fibra a la que se empalma, lo que permite una menor pérdida en el punto de empalme. Esto puede lograrse de dos maneras:
- El núcleo más grande se puede reducir para que coincida con el tamaño del núcleo más pequeño.
- El núcleo más pequeño puede expandirse calentándolo antes o durante el empalme.
En el ejemplo más extremo, el empalme de una fibra monomodo con una fibra multimodo suele inducir 20 dB de pérdida al pasar de la fibra multimodo a la monomodo. Utilizando MFA’s, la pérdida puede reducirse a menos de 1 dB o menos. La AFL está capacitada para prestar este servicio.
