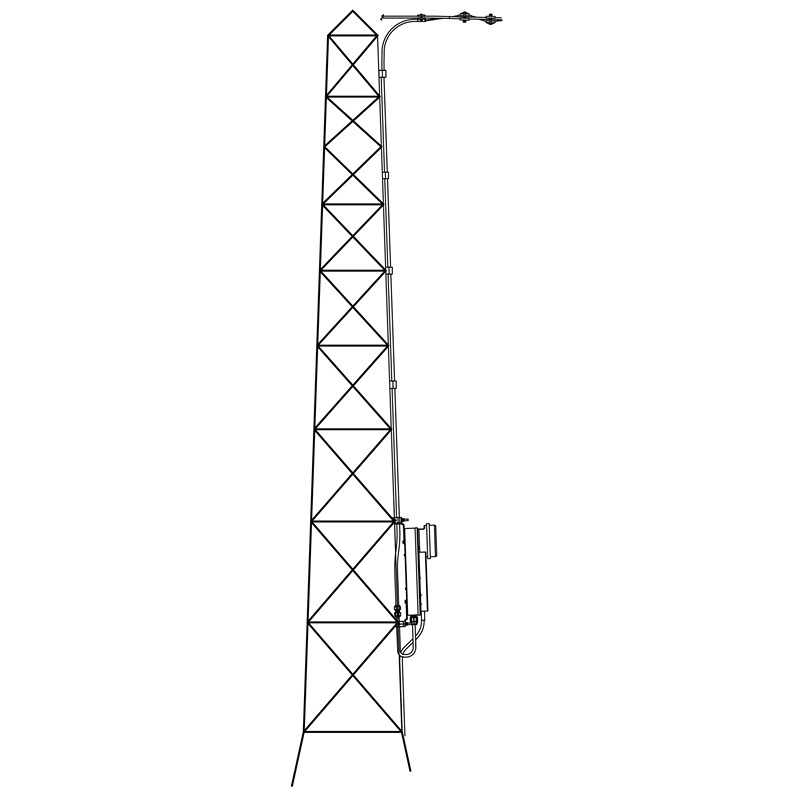

Sistema de caja de terminación de juntas para el acabado del cable de fibra óptica SkyWrap® en su ubicación final en aplicaciones de cable de tierra.
7b148901167e45d3a176216e993ac458
FIBER OPTIC CABLE HARDWARE Fiber Optic Cable Hardware ©2014 AFL Telecommunications Europe Ltd. Email: EMEAsales@aflglobal.com Specifications are subject to change without notice. Revision SW042_22Feb_2021 AFLglobal.com | 44 (0)1793 647200 1 Qualifications GOVERNING BODY STANDARD CODE BS EN 50411-3-2002 IEEE 1591.3-2011 Cable is passed down the tower to a cable joint enclosure in a protective conduit to provide a link between the SkyWrap cable and the onward fiber optic cable connection, including options for OPGW, ADSS or underground fiber optic cables. The joint enclosure is mounted on lattice towers, wood, steel or concrete poles for easy access to the fiber. Features • All tower fittings are available for a range of tower or pole designs • Enclosures boxes are 830 x 380 x 260 mm • Convenient cable storage and easy access to joint • Robust weather proof design • Available for up to 192 fibers • Joint enclosure can be locked for added security SkyWrap ® Termination Joint—Ground Wire Key components Ground to ground clamp Conduit clamp Cable clamp with nylon insert Tower mounted joint enclosure Ordering Information TOWER HEIGHT feet (m) STRUCTURE TYPE CONDUCTOR SIZE inches (mm) FIBER COUNT < 82 (< 25) < 115 (< 35) < 197 (< 60) Lattice Tower Steel/Concrete Pole Wood Pole 0.354-0.866 (9-22) 0.787-1.221 (20-31) 1.181-1.693 (30-43) 12-192 TCD L M H 902 906 962 A B C nnF Example: TCD-L906B48F Typical configuration for a lattice tower
Características:
- Todos los accesorios de la torre están disponibles para una gama de diseños de torre o poste
- Las cajas de los recintos miden 830 x 380 x 260 mm
- Disponibles para hasta 192 fibras
- Diseño robusto y resistente a la intemperie
- Cómodo almacenamiento de cables y fácil acceso a la unión
- La caja de empalme puede bloquearse para mayor seguridad
- Fabricadas según la norma BS EN 50411-3-2002
- Cumple la norma IEEE 1591.3-2011
