Les coudes boulonnés offrent une méthode économique pour la fabrication sur site lorsque des virages angulaires sont nécessaires. Disponible pour des angles de 30, 45, 60 et 90 degrés.
ab1cb471c90847f3b11358cd68bb682e

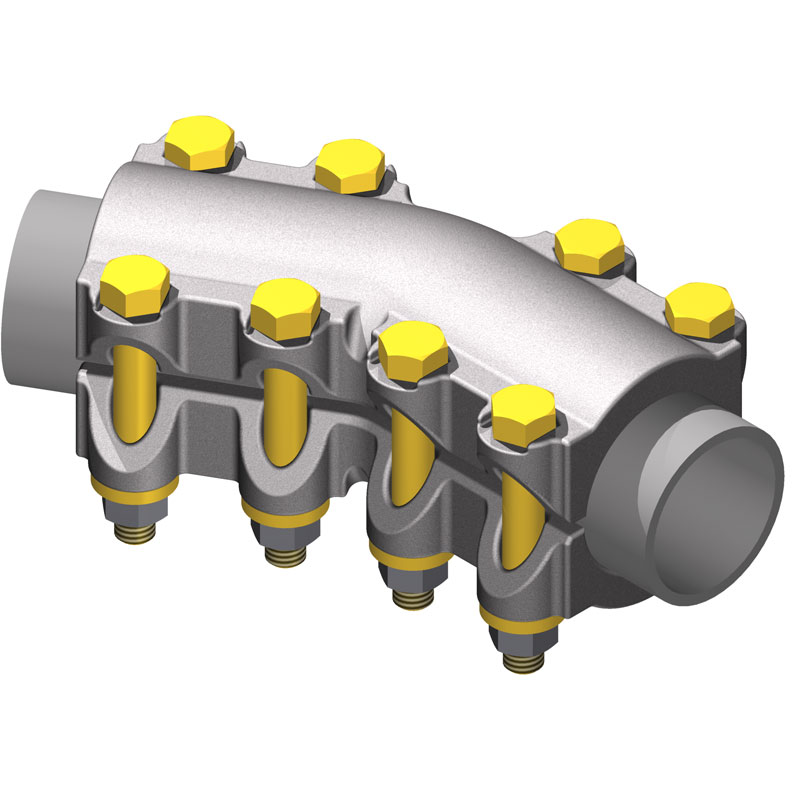

www.AFLglobal.com or 800-890-8878 294 230 kV Aluminum Bolted Elbows 230 kV Aluminum Bolted Elbows © 2010, AFL, all rights reserved. PP-3-00328, Revision 1, 2.11.16 Specifications are subject to change without notice. TYPE EP-AA, EP-30-AA, EP-45-AA, EP-60-AA Clamp Type Elbow For Tubular Bus A clamp type elbow for connecting standard pipe size tubular buses at 30, 45, 60, and 90 degree angles to each other. Conductor bearing areas are accurately machine finished with a special surface to provide good electrical contact and high pull-out strength. Material Aluminum Alloy Hardware Yellow anodized aluminum bolts, nuts, and lockwashers. Example Example: For a 2" SPS Pipe, 30 degree angle, order EP200-30-AA. Ordering Information CATALOG NUMBER SPS DIMENSIONS IN INCHES BOLT SIZE NUMBER OF BOLTS EP-AA EP-60-AA EP-45-AA EP-30-AA B W EP50-AA EP50-60-AA EP50-45-AA EP50-30-AA 1/2 3 2 5/8 1/2 8 EP75-AA EP75-60-AA EP75-45-AA EP75-30-AA 3/4 2 3/4 2 3/4 1/2 8 EP100-AA EP100-60-AA EP100-45-AA EP100-30-AA 1 2 3/4 3 1/16 1/2 8 EP125-AA EP125-60-AA EP125-45-AA EP125-30-AA 1 1/4 3 3 7/16 1/2 8 EP150-AA EP150-60-AA EP150-45-AA EP150-30-AA 1 1/2 3 3 11/16 1/2 8 EP200-AA EP200-60-AA EP200-45-AA EP200-30-AA 2 3 1/4 4 1/4 1/2 8 EP250-AA EP250-60-AA EP250-45-AA EP250-30-AA 2 1/2 3 1/4 4 5/8 1/2 8 EP300-AA EP300-60-AA EP300-45-AA EP300-30-AA 3 3 3/4 5 5/8 5/8 8 EP350-AA EP350-60-AA EP350-45-AA EP350-30-AA 3 1/2 3 3/4 6 1/8 5/8 8 EP400-AA EP400-60-AA EP400-45-AA EP400-30-AA 4 3 3/4 6 5/8 5/8 8 EP500-AA EP500-60-AA EP500-45-AA EP500-30-AA 5 6 7 11/16 5/8 12 EP600-AA EP600-60-AA EP600-45-AA EP600-30-AA 6 6 8 3/4 5/8 12 EP-AA EP-30-AA 30 DEGREES EP-45-AA 45 DEGREES EP-60-AA 60 DEGREES EP-90-AA 90 DEGREES B B 90° W
Caractéristiques :
- Alliage d'aluminium
- Matériel en aluminium anodisé
- Adaptation externe pour les tubes de bus SCH 40 et SCH 80
- Répond aux normes NEMA CC1
Les applications:
- Conçu pour 230 kV
- Sous-station
- Tube bus en aluminium
Les coudes boulonnés offrent une méthode économique pour la fabrication sur le terrain lorsque des virages angulaires sont nécessaires. Disponible pour des angles de 30, 45, 60 et 90 degrés.
