Les raccords en T en aluminium boulonnés pour bus de 500 kV sont conçus pour réaliser une connexion en T dans la construction de bus. Le connecteur peut être utilisé sur les tuyaux Schedule 40 et Schedule 80.
d9129f85ff21470796d9cab7fa2ee741
503 345/500 kV Tee Connectors © 2011, AFL, all rights reserved. PP-3-00240, Revision 1, 2.1.19 Specifications are subject to change without notice. 345/500 kV Tee Connectors www.AFLglobal.com or 800-890-8878 TYPE BAP-V-AA Bolted Tee for Pipe Bolted tee connector is designed to be corona free for 345 kV and 500 kV service. Material Aluminum Alloy Hardware Aluminum nuts, bolts, and lockwashers. Ordering Information CATALOG NUMBER SPS DIMENSIONS IN INCHES BOLT SIZE RUN TAP B C L BAP250-250-V-AA 2 1/2 2 1/2 4 1/8 4 1/8 10 1/2 BAP300-300-V-AA 3 3 5 5 12 1/2 5/8 BAP300-600-V-AA 3 6 5 6 1/4 13 13/16 5/8 BAP400-200-V-AA 4 2 4 1/8 4 1/2 11 5/8 1/2 BAP400-300-V-AA 4 3 6 5 13 7/8 5/8 BAP400-400-V-AA 4 4 6 6 21 1/2 5/8 BAP500-300-V-AA 5 3 5 3/4 5 15 1/2 5/8 BAP500-400-V-AA 5 4 5 3/4 6 15 5/8 5/8 BAP500-500-V-AA 5 5 7 7 17 5/8 BAP600-300-V-AA 6 3 6 5 15 3/4 5/8 BAP800R-400-V-AA 8 OD 4 6 5 1/4 15 5/8 5/8 BAP800-600-V-AA 8 6 7 1/2 7 17 3/4 5/8 C L B CUSTOMER PIPE
506 345/500 kV Tee Connectors 345/500 kV Tee Connectors www.AFLglobal.com or 800-890-8878 © 2011, AFL, all rights reserved. PP-3-00251, Revision 1, 9.20.18 Specifications are subject to change without notice. TYPE BPA-75-V-AA 75-Degree Bolted Tee Bolted tee connector at 75° is designed to be corona free for 345 kV and 525 kV service. Material Aluminum Alloy Hardware Yellow anodized aluminum nuts, bolts, and lockwashers. Notes • For Stainless Steel bolt, lockwasher and Everdur nut, add "-SSHBN" to catalog number. EX: BPA200-200-75-V-AA-SSHBN C 75 ° B ½ D TYP. Ordering Information CATALOG NUMBER PIPE SIZE DIMENSIONS IN INCHES RUN TAP B C BPA200-200-75-V-AA 2 2 5 5 BPA250-125-75-V-AA 2 1/2 1 1/4 4 1/8 4 1/8 BPA250-250-75-V-AA 2 1/2 2 1/2 4 1/8 4 1/8 BPA300-300-75-V-AA 3 3 5 5 BPA400-200-75-V-AA 4 2 6 5 BPA400-400-75-V-AA 4 4 6 6 BPA500-300-75-V-AA 5 3 5 3/4 5 BPA500-400-75-V-AA 5 4 5 3/4 6 BPA600-300-75-V-AA 6 3 5 5 BPA600-350-75-V-AA 6 3 1/2 5 4 7/8 BPA800R-500-75-V-AA 8 OD 5 6 5 3/4 BPA800-300-75-V-AA 8 3 4 3/4 5
1 345/500 kV Tee Connectors © 2011, AFL, all rights reserved. PP-3-00519, Revision 2, 1.10.2023 Specifications are subject to change without notice. AFLglobal.com | 800.890.8878 345/500 kV Tee Connectors TYPE VBP-30-V-AA 30 Degree Bolted Tee Rated for 500 kV Material Aluminum Hardware Aluminum nuts, bolts and lockwashers. Ordering Information CATALOG NUMBER SPS DIMENSIONS IN INCHES BOLT SIZE RUN TAP B C VBP250-125-30-V-AA 2 1/2 1 1/4 4 1/8 4 1/8 1/2 VBP250-250-30-V-AA 2 1/2 2 1/2 4 1/8 4 1/8 1/2 VBP400-200-30-V-AA 4 2 6 5 5/8 VBP400-250-30-V-AA 4 2 1/2 6 4 1/8 5/8 VBP400-300-30-V-AA 4 3 6 6 5/8 VBP400-400-30-V-AA 4 4 6 6 5/8 VBP500-300-30-V-AA 5 3 5 3/4 5 5/8 VBP500-400-30-V-AA 5 4 4 6 5/8 VBP600-300-30-V-AA 6 3 5 6 5/8 VBP600-400-30-V-AA 6 4 5 6 5/8 C 30 ° B Notes • For Stainless Steel Hardware add "-SS" to catalog number. EX: VBP250-125-V-AA-SS • For Stainless Steel bolts, lockwashers and Everdur nuts add "-SSHBN" to catalog number. EX: VBP250-125-V-AA-SSHBN • For Grade Five Galvanized Steel Hardware add "-GS5" to catalog number. EX: VBP250-125-V-AA-GS5
Caractéristiques :
- Alliage d'aluminium
- Matériel en aluminium anodisé
- Adaptation externe pour les tubes bus SCH 40 et SCH 80
Les applications:
- Conçu pour 500 kV et moins
- Sous-station
- Tube bus en aluminium
Les raccords en T en aluminium boulonnés pour bus de 500 kV sont conçus pour réaliser une connexion en T dans la construction de bus. Le connecteur peut être utilisé sur les tuyaux Schedule 40 et Schedule 80.
Coupleurs de compression en aluminium 230 kV,Connecteurs en T à compression en aluminium 230 kV,Connecteurs terminaux à Té de compression en aluminium 230 kV,Connecteurs à compression en aluminium de 230 kV,Coupleurs de tube de bus soudés en aluminium de 230 kV,Coudes de tubes bus soudés en aluminium 230 kV,Supports de tubes bus soudés en aluminium de 230 kV,Connecteurs en té et en V en aluminium soudé pour barres de 230 kV,Connecteurs de barres d'alimentation soudées en aluminium de 230 kV,Coupleurs soudés en aluminium pour bus de 230 kV entre tuyaux et câbles,Té soudé en aluminium pour tube de bus de 230 kV vers câble,Terminal de câble soudé en aluminium 230 kV,Bouchons d'extrémité soudés en aluminium de 230 kV,Tige de mise à la terre soudée en aluminium de 230 kV,Robinets à tube soudé en aluminium de 230 kV
468

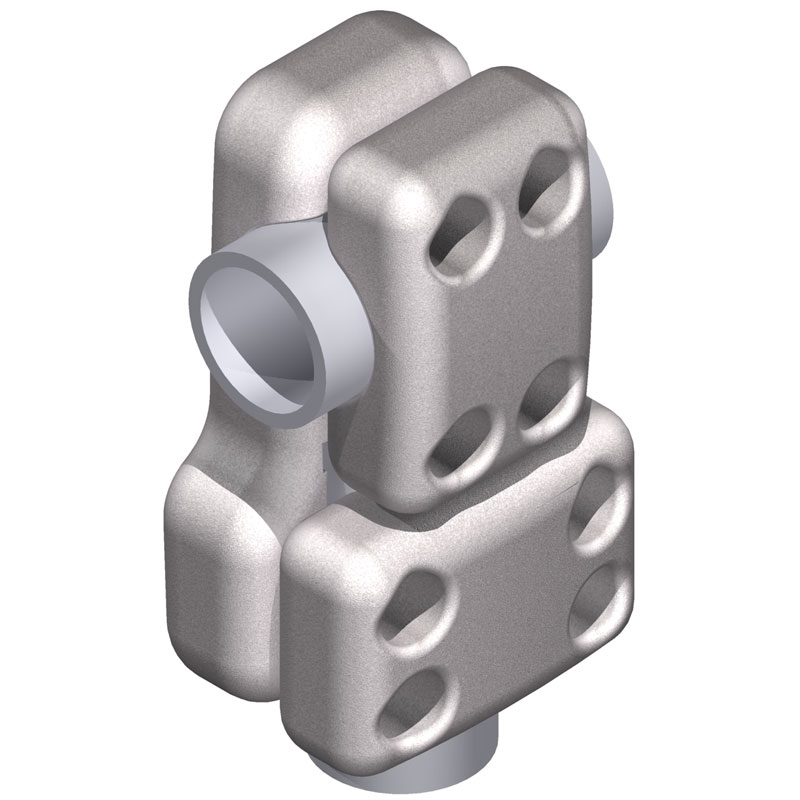

Connecteurs en T pour tubes de bus boulonnés en aluminium 500 kV
Close
Connecteurs en T pour tubes de bus boulonnés en aluminium 500 kV
Caractéristiques :
- Alliage d'aluminium
- Matériel en aluminium anodisé
- Adaptation externe pour les tubes bus SCH 40 et SCH 80
Les applications:
- Conçu pour 500 kV et moins
- Sous-station
- Tube bus en aluminium
PRODUCT DESCRIPTION
Les raccords en T en aluminium boulonnés pour bus de 500 kV sont conçus pour réaliser une connexion en T dans la construction de bus. Le connecteur peut être utilisé sur les tuyaux Schedule 40 et Schedule 80.
