Le coupleur est conçu pour être sans effet corona pour un fonctionnement à 765 kV.
ebff8eaa2a484def97a279a65633d8cc
611 765 kV Couplers © 2011, AFL, all rights reserved. PP-3-00222, Revision 0, 3.14.11 Specifications are subject to change without notice. 765 kV Couplers www.AFLglobal.com or 800-890-8878 TYPE B7070 Series Coupler, Bolted, For Tubular Bus Conductor Recommended for Voltages Up to 765 kV Bolted coupler is designed to be corona free for 765kV operation. Bolt heads are captive for one wrench installation. Contact surfaces are protected with oxide inhibitor. Ordering Information CATALOG NUMBERS CONDUCTOR SIZE TUBULAR BUS SPS & EHPS DIMENSIONS IN INCHES NOMINAL WEIGHT LBS B C B7070-A 6 10.38 8.08 40.6 B7070-B 5 9.56 7.06 36.8 CUSTOMER PIPE Material Aluminum Alloy Hardware Yellow anodized aluminum bolts, nuts, washers, and lockwashers. 5/8-11 ALUM. HARDWARE B C 15.88 CUSTOMER PIPE

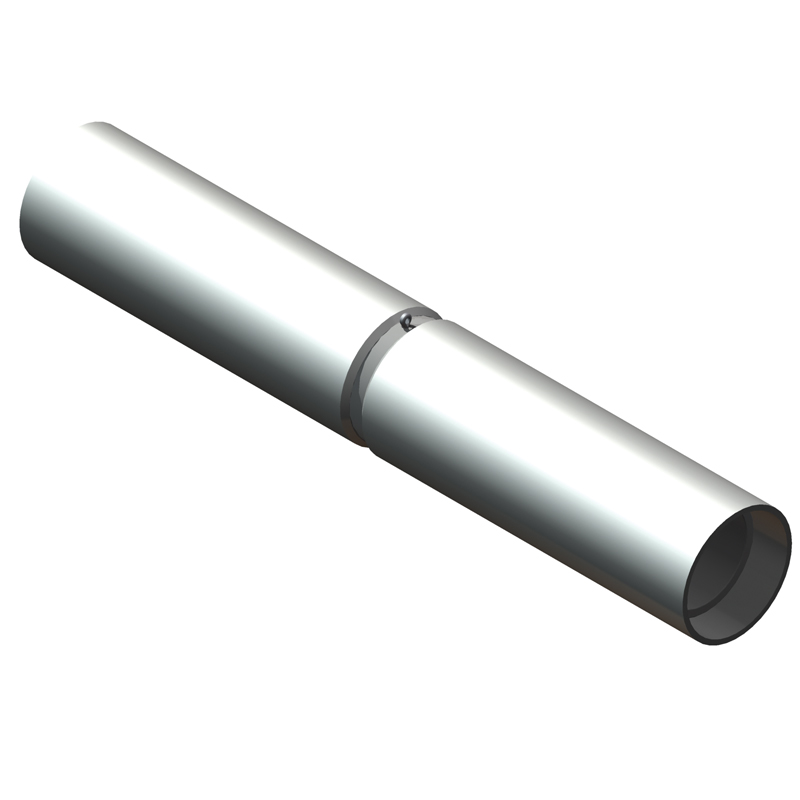

© 2011, AFL, all rights reserved. PP-3-00880, Revision 0, 4.21.2021 Specifications are subject to change without notice. AFLglobal.com | 800.890.8878 612 765 kV Couplers 765 kV – Couplers Coupler is designed to make connections with high mechanical strength and high electrical conductivity. TYPE WWC-AA, WWC-E-AA Aluminum Welded Coupler Rated for 765 kV Ordering Information CATALOG NUMBER SPS / EPHS DIMENSIONS (INCHES) SCHEDULE 40 SCHEDULE 80 A S WWC600-AA WWC600E-AA 6 24 5/8 Material Aluminum tubing Hardware Aluminum cotter pin COTTER PIN A/2 A S APPROX. CUSTOMER PIPE
Les applications:
- Conçu pour 765 kV et moins
- Sous-station
- Tube bus en aluminium
Le coupleur boulonné est conçu pour être sans effet corona pour un fonctionnement à 765 kV. Les têtes de boulons sont imperdables pour une installation avec une seule clé. Les surfaces de contact sont protégées par un inhibiteur d'oxyde.
L'insert soudé est conçu pour être sans effet corona pour un fonctionnement à 765 kV. L'insert est fourni avec un dispositif de centrage en aluminium pour assurer une position correcte et fournir un espace pour la soudure.
