Les coupleurs AFL 230 kV pour tubes de bus en cuivre à boulons en bronze sont conçus pour connecter deux tubes de bus et transporter le courant total du tube de bus.
0404a973ff1249859851295871ad551c
© 2011, AFL, all rights reserved. PP-3-00287, Revision 2, 2.15.2022 Specifications are subject to change without notice. AFLglobal.com | 800.890.8878 56 Bronze Couplers Bronze Couplers TYPE CP Pipe Coupler A bolted clamp type connector for coupling standard pipe size tubular buses. Rigidly constructed to withstand high bending stresses. Material Copper Alloy Hardware Everdur bolts, nuts and lockwashers Ordering Information CATALOG NUMBER SPS DIMENSIONS IN INCHES BOLT SIZE B L W CP50 1/2 2-1/2 5-1/4 2-9/16 1/2 CP75 3/4 2-3/4 5-3/4 2-3/4 1/2 CP100 1 2-3/4 5-3/4 3-1/16 1/2 CP125 1-1/4 3 6-1/4 3-7/16 1/2 CP150 1-1/2 3 6-1/4 3-11/16 1/2 CP200 2 3-1/4 6-3/4 4-1/8 1/2 CP250 2-1/2 3-1/4 6-3/4 4-5/8 1/2 CP300 3 3-3/4 7-3/4 5-5/8 5/8 CP350 3-1/2 4 8-1/4 6-1/8 5/8 CP400 4 4-1/2 9-1/4 6-5/8 5/8 CP500 5 7 14-1/4 7-11/16 5/8 CP600 6 7 14-1/4 8-3/4 5/8 L B W B
1 Bronze Couplers © 2011, AFL, all rights reserved. PP-3-00431, Revision 2, 2.14.2022 Specifications are subject to change without notice. AFLglobal.com | 800.890.8878 Bronze Couplers TYPE RP Copper Reducing Clamp for Tubular Bus A clamp type reducing coupler for connecting various sizes of standard pipe size tubular buses end to end. Contact surfaces finished to provide a strong grip on the conductor and a good electrical contact. Material Copper Alloy Hardware Everdur bolts, nuts and lockwashers B B C C FIG. 1 FIG. 2
© 2011, AFL, all rights reserved. PP-3-00431, Revision 2, 2.14.2022 Specifications are subject to change without notice. AFLglobal.com | 800.890.8878 2 Bronze Couplers Bronze Couplers TYPE RP Copper Reducing Clamp for Tubular Bus Ordering Information CATALOG NUMBER SPS FIG. NO. DIMENSIONS IN INCHES BOLT SIZE IN OUT B C RP38-25 3/8 1/4 1 1 1/2 1 1/2 3/8 RP50-25 1/2 1/4 1 1 1/2 1 1/2 3/8 RP50-38 1/2 3/8 1 1 1/2 1 1/2 3/8 RP75-25 3/4 1/4 1 1 1/2 1 1/2 3/8 RP75-38 3/4 3/8 1 1 1/2 1 1/2 3/8 RP75-50 3/4 1/2 2 2 2 3/8 RP100-38 1 3/8 2 1 1/2 1 1/2 3/8 RP100-50 1 1/2 2 2 1/8 2 1/8 3/8 RP100-75 1 3/4 2 2 1/8 2 1/8 3/8 RP125-50 1 1/4 1/2 2 2 1/8 2 1/8 3/8 RP125-75 1 1/4 3/4 2 2 1/8 2 1/8 3/8 RP125-100 1 1/4 1 2 2 1/8 2 1/8 3/8 RP150-50 1 1/2 1/2 2 2 1/8 2 1/8 3/8 RP150-75 1 1/2 3/4 2 2 1/8 2 1/8 3/8 RP150-100 1 1/2 1 2 2 1/8 2 1/8 3/8 RP150-125 1 1/2 1 1/4 2 2 1/2 2 1/2 1/2 RP200-50 2 1/2 2 2 1/8 2 1/8 3/8 RP200-75 2 3/4 2 2 1/8 2 1/8 3/8 RP200-100 2 1 2 2 1/8 2 1/8 3/8 RP200-125 2 1 1/4 2 2 1/2 2 1/2 1/2 RP200-150 2 1 1/2 2 2 5/8 2 5/8 1/2 RP200-50 2 1/2 1/2 2 2 1/8 2 1/8 3/8 RP250-75 2 1/2 3/4 2 2 1/8 2 1/8 3/8 RP250-100 2 1/2 1 2 2 1/8 2 1/8 3/8 RP250-125 2 1/2 1 1/4 2 2 1/2 2 1/2 1/2 RP250-150 2 1/2 1 1/2 2 2 5/8 2 5/8 1/2 RP250-200 2 1/2 2 2 2 3/4 2 3/4 1/2 RP300-100 3 1 2 2 1/8 2 1/8 3/8 RP300-125 3 1 1/4 2 2 1/2 2 1/2 1/2 RP300-150 3 1 1/2 2 2 5/8 2 5/8 1/2 RP300-200 3 2 2 2 3/4 2 3/4 1/2 RP300-250 3 2 1/2 2 2 3/4 2 3/4 1/2 RP350-100 3 1/2 1 2 2 1/8 2 1/8 3/8 RP350-125 3 1/2 1 1/4 2 2 1/2 2 1/2 1/2 RP350-150 3 1/2 1 1/2 2 2 5/8 2 5/8 1/2 RP350-200 3 1/2 2 2 2 3/4 2 3/4 1/2 RP350-250 3 1/2 2 1/2 2 3 1/4 2 3/4 1/2 RP350-300 3 1/2 3 2 3 1/4 3 1/4 5/8 RP400-125 4 1 1/4 2 2 1/2 2 1/2 1/2 RP400-150 4 1 1/2 2 2 5/8 2 5/8 1/2 RP400-200 4 2 2 2 3/4 2 3/4 1/2 RP400-250 4 2 1/2 2 2 3/4 2 3/4 1/2 RP400-300 4 3 2 3 1/4 3 1/4 5/8 RP400-350 4 3 1/2 2 3 1/4 3 1/4 5/8
Caractéristiques :
- Alliage de bronze
- Quincaillerie Everdur
- Répond aux normes de la NEMA CC1
Les applications:
- Conçu pour 230 kV
- Sous-station
- Tube de bus en cuivre
Les coupleurs AFL 230 kV pour tubes de bus en cuivre à boulons en bronze sont conçus pour connecter deux tubes de bus et transporter le courant total du tube de bus.
Coupleurs de compression en aluminium 230 kV,Connecteurs en T à compression en aluminium 230 kV,Connecteurs terminaux à Té de compression en aluminium 230 kV,Connecteurs à compression en aluminium de 230 kV,Coupleurs de tube de bus soudés en aluminium de 230 kV,Coudes de tubes bus soudés en aluminium 230 kV,Supports de tubes bus soudés en aluminium de 230 kV,Connecteurs en té et en V en aluminium soudé pour barres de 230 kV,Connecteurs de barres d'alimentation soudées en aluminium de 230 kV,Coupleurs soudés en aluminium pour bus de 230 kV entre tuyaux et câbles,Té soudé en aluminium pour tube de bus de 230 kV vers câble,Terminal de câble soudé en aluminium 230 kV,Bouchons d'extrémité soudés en aluminium de 230 kV,Tige de mise à la terre soudée en aluminium de 230 kV,Robinets à tube soudé en aluminium de 230 kV
257

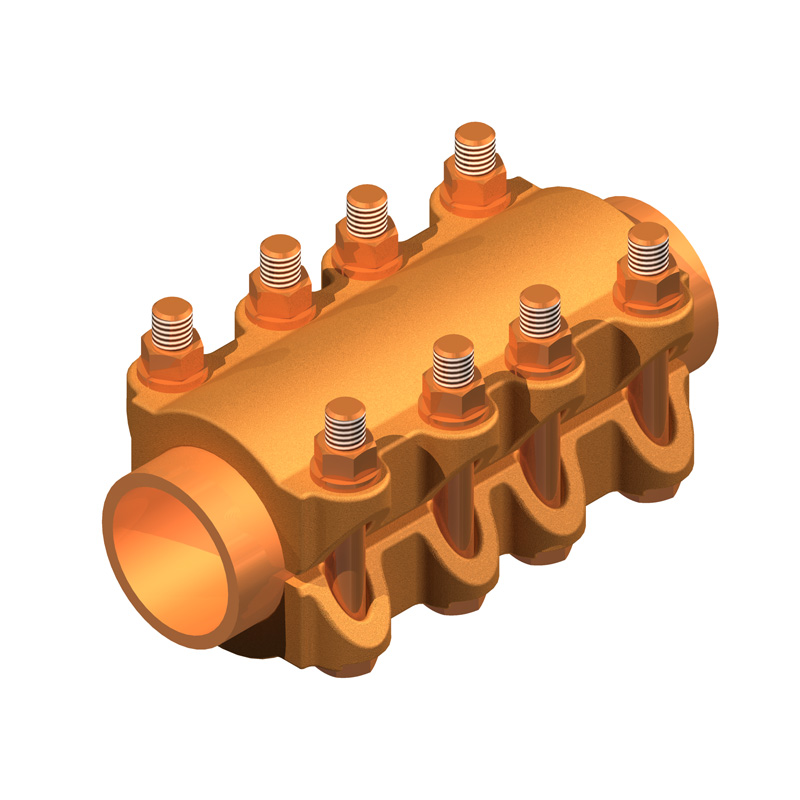

Coupleurs de tube bus en cuivre à boulons en bronze 230 kV
Close
Coupleurs de tube bus en cuivre à boulons en bronze 230 kV
Caractéristiques :
- Alliage de bronze
- Quincaillerie Everdur
- Répond aux normes de la NEMA CC1
Les applications:
- Conçu pour 230 kV
- Sous-station
- Tube de bus en cuivre
PRODUCT DESCRIPTION
Les coupleurs AFL 230 kV pour tubes de bus en cuivre à boulons en bronze sont conçus pour connecter deux tubes de bus et transporter le courant total du tube de bus.
