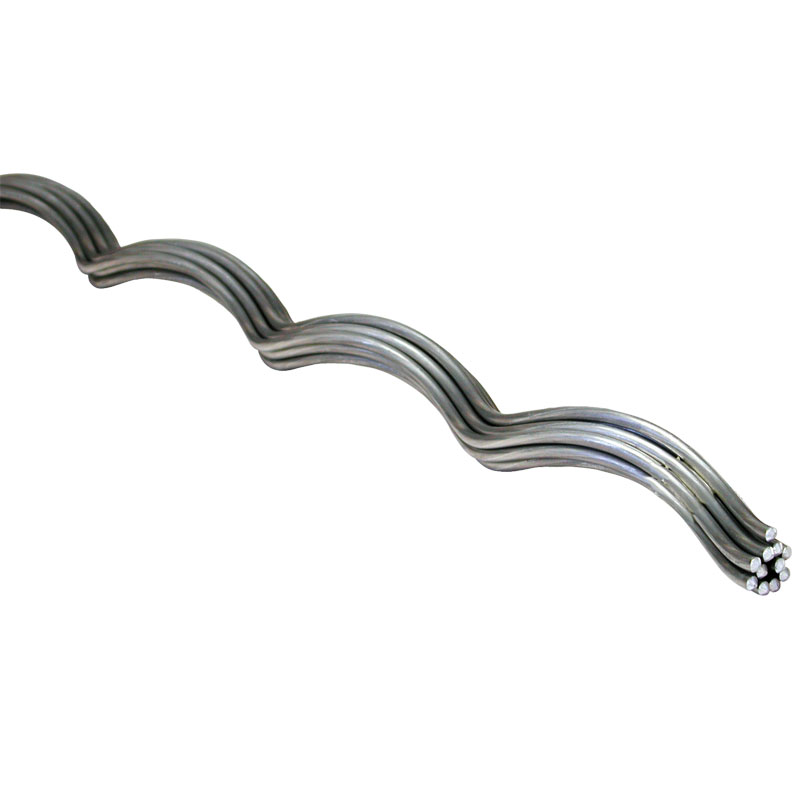

Les coupleurs de câble en aluminium à sertissage sont conçus pour connecter deux parcours de câble et transporter le courant total du câble grâce à la technologie de sertissage. AFL propose une épissure de câble à câble à sertir. Ces accessoires varient de 345 à 500 kV. SWCC-AA
513f4e540caa4d03a9e569970e68e5a1
www.AFLglobal.com or 800-890-8878 124 Swage Cable Accessories © 2014, AFL, all rights reserved. PP-3-00522, Revision 3, 6.4.18 Specifications are subject to change without notice. CABLE COUPLERS Material Aluminum Alloy Note • Prefilled with AFL Filler Compound (AFC) and capped. TYPE SWCC-AA Swage Cable Coupler A swage type cable coupler designed to connect two aluminum cables. Ordering Information AFL NO. CABLE RANGE DIMENSIONS (INCHES) DIE SIZE VOLTAGE RATING ( k V) AAC ACSR A B SWCC1613-AA 2/0 1/0 (6/1) 1.00 9.00 45TD16 345 SWCC1617-AA 3/0 2/0 (6/1) 1.00 9.00 45TD16 345 SWCC1621-AA 4/0 3/0 (6/1) 1.00 9.00 45TD16 345 SWCC1625-AA 250 4/0 (6/1) 1.00 9.00 45TD16 345 SWCC2026-AA 266.8 266.8 (18/1) 1.25 9.00 45TD20 345 SWCC2030-AA 300 266.8 (26/7) 1.25 9.00 45TD20 345 SWCC2035-AA 336.4, 350 300 (26/7), 336.4 (18/1) 1.25 9.00 45TD20 345 SWCC2039-AA 397.5 336.4 (26/7), 336.4 (30/7), 397.5 (18/1) 1.25 9.00 45TD20 345 SWCC2445-AA 450 397.5 (24/7), 397.5 (26/7) 1.50 9.13 45TD24 345 SWCC2447-AA 477 397.5 (30/7) 1.50 9.13 45TD24 345 SWCC2450-AA 500 477 (18/1) 1.50 9.13 45TD24 345 SWCC2455-AA 556.5 477 (24/7), 477 (26/7) 1.50 9.13 45TD24 345 SWCC2860-AA 600 477 (30/7), 556.5 (18/1) 1.75 10.00 45TD28 345 SWCC2863-AA 636 556.5 (24/7), 556.5 (26/7) 1.75 10.00 45TD28 345 SWCC2871-AA 700, 715.5 556.5 (30/7), 605 (24/7), 605 (26/7), 636 (18/1), 636 (36/1) 1.75 10.00 45TD28 345 SWCC3075-AA 750 605 (30/7), 605 (30/19), 636 (24/7), 636 (26/7) 1.88 10.00 45TD30 345 SWCC3079-AA 795 636 (30/7), 636 (30/19), 715.5 (24/7), 715.5 (54/7), 795 (36/1) 1.88 10.00 45TD30 345 SWCC3087-AA 874.5 715.5 (26/7), 715.5 (30/19), 795 (45/7) 1.88 10.00 45TD30 345 SWCC3290-AA 900 795 (24/7), 795 (54/7), 795 (26/7) 2.00 10.00 45TD32 345 SWCC3295-AA 954 795 (30/19), 900 (45/7) 2.00 10.00 45TD32 345 SWCC32100-AA 1000 874.5 (54/7), 900 (54/7), 954 (45/7) 2.00 10.00 45TD32 345 SWCC32103-AA 1033.5 954 (54/7) 2.00 10.00 45TD32 345 SWCC32111-AA 1113 1033.5 (45/7), 1033.5 (54/7) 2.00 10.00 45TD32 345 SWCC36119-AA 1192.5 1113 (45/7) 2.25 10.50 45TD36 500 SWCC36127-AA 1272 1113 (54/19), 1192.5 (45/7) 2.25 10.50 45TD36 500 SWCC36135-AA 1351.5 1192.5 (54/19), 1272 (45/7) 2.25 10.50 45TD36 500 SWCC36143-AA 1431 1272 (54/19), 1351.5 (45/7) 2.25 10.50 45TD36 500 SWCC36151-AA 1510.5 1351.5 (54/19), 1431 (45/7) 2.25 10.50 45TD36 500 SWCC36159-AA 1590 1431 (54/19), 1510.5 (45/7) 2.25 10.50 45TD36 500 SWCC36175-AA 1750 1510.5 (54/19), 1590 (45/7) 2.25 10.50 45TD36 500 SWCC36180-AA 1800 1590 (54/19) 2.25 10.50 45TD36 500 SWCC44200-AA 2000 1780 (84/19) 2.75 11.50 65TD44 500 SWCC44230-AA 2250 2156 (84/19), 2167 (72/7) 2.75 11.50 65TD44 500 SWCC44250-AA 2500 2312 (76/19) 2.75 11.50 65TD44 500 B ∅ A
Caractéristiques :
- Aluminium
- Raccord à compression à sertir
Les applications:
- Les valeurs nominales varient de 230 kV à 345 kV.
- Sous-station
- Accessoires de câbles en aluminium
Les coupleurs de câble en aluminium à sertissage sont conçus pour connecter deux parcours de câble et transporter le courant total du câble grâce à la technologie de sertissage. AFL propose une épissure de câble à câble à sertir. Ces accessoires varient de 345 à 500 kV. SWCC-AA
Coupleurs de compression en aluminium 230 kV,Connecteurs en T à compression en aluminium 230 kV,Connecteurs terminaux à Té de compression en aluminium 230 kV,Connecteurs à compression en aluminium de 230 kV,Coupleurs de tube de bus soudés en aluminium de 230 kV,Coudes de tubes bus soudés en aluminium 230 kV,Supports de tubes bus soudés en aluminium de 230 kV,Connecteurs en té et en V en aluminium soudé pour barres de 230 kV,Connecteurs de barres d'alimentation soudées en aluminium de 230 kV,Coupleurs soudés en aluminium pour bus de 230 kV entre tuyaux et câbles,Té soudé en aluminium pour tube de bus de 230 kV vers câble,Terminal de câble soudé en aluminium 230 kV,Bouchons d'extrémité soudés en aluminium de 230 kV,Tige de mise à la terre soudée en aluminium de 230 kV,Robinets à tube soudé en aluminium de 230 kV
1753
Coupleurs de câble à sertir
Close
Coupleurs de câble à sertir
Caractéristiques :
- Aluminium
- Raccord à compression à sertir
Les applications:
- Les valeurs nominales varient de 230 kV à 345 kV.
- Sous-station
- Accessoires de câbles en aluminium
PRODUCT DESCRIPTION
Les coupleurs de câble en aluminium à sertissage sont conçus pour connecter deux parcours de câble et transporter le courant total du câble grâce à la technologie de sertissage. AFL propose une épissure de câble à câble à sertir. Ces accessoires varient de 345 à 500 kV. SWCC-AA
