Une borne en bronze moulé avec un capuchon moulé servant d'enveloppe à l'isolation du câble.
e520e1308f3c4559a79cbdf2a1f5869f
1 AFLglobal.com 1 (800) 890-8878 © 2011, AFL, all rights reserved. PP-3-00131, Revision 2, 12.5.2025 Specifications are subject to change without notice. 1 Network Underground A cast bronze terminal with a cast hood serving as a shroud over the insulation of the cable. This provides a watertight weather seal on cable when the body and hood is taped to the insulation of the cable. The cable clamping element is a tapered sleeve and gland nut similar to type MA cable receptacles. When ordering specify kV rating and diameter over cable insulation. Type STLH Hood Nut Terminal Connector Ordering Information Catalog Number Cable Size Fig. No. Dimensions in inches A C G L X Y & Z H T STLH10-1 1/0 1 13/16 13/16 1/2 3 1/8 13/32 - 13/32 1/4 STLH10-2 1/0 2 13/16 1 7/8 1/2 4 3/16 7/16 1 13/32 1/4 STLH13-1 2/0 1 13/16 13/16 9/16 3 7/16 13/32 - 13/32 1/4 STLH13-2 2/0 2 13/16 1 7/8 9/16 4 1/2 7/16 1 13/32 1/4 STLH17-1 3/0 1 1 1 5/8 3 3/4 1/2 - 13/32 9/32 STLH17-2 3/0 2 1 1 7/8 5/8 4 5/8 7/16 1 13/32 9/32 STLH21-1 4/0 1 1 1 5/8 3 3/4 1/2 - 13/32 9/32 STLH21-2 4/0 2 1 1 7/8 5/8 4 5/8 7/16 1 13/32 9/32 STLH25-1 250 MCM 1 1 3/16 1 3/16 11/16 4 1/8 19/32 - 17/32 5/16 STLH25-2 250 MCM 2 1 3/16 1 7/8 11/16 5 7/16 1 13/32 5/16 STLH30-1 300 MCM 1 1 3/16 1 3/16 3/4 4 1/4 19/32 - 17/32 5/16 STLH30-2 300 MCM 2 1 3/16 1 7/8 3/4 5 1/8 7/16 1 13/32 5/16 STLH35-1 350 MCM 1 1 3/16 1 3/16 3/4 4 1/4 19/32 - 17/32 11/32 STLH35-2 350 MCM 2 1 3/16 1 7/8 3/4 5 1/8 7/16 1 13/32 11/32 STLH40-1 400 MCM 1 1 3/8 1 3/8 7/8 5 11/16 - 17/32 11/32 STLH40-2 400 MCM 2 1 7/8 1 7/8 7/8 5 1/2 7/16 1 13/32 11/32 Z X FIG. 1 FIG. 3 FIG. 2 L A C T G Y H H H A A C C X Y AFL’s Dossert ® product line offers a wide range of substation accessories in low voltage up to 765 kV applications in bronze or aluminum materials.
2 AFLglobal.com 1 (800) 890-8878 © 2011, AFL, all rights reserved. PP-3-00131, Revision 2, 12.5.2025 Specifications are subject to change without notice. 2 Network Underground Type STLH Hood Nut Terminal Connector Ordering Information (cont.) Catalog Number Cable Size Fig. No. Dimensions in inches A C G L X Y & Z H T STLH50-1 500 MCM 1 1 3/8 1 3/8 7/8 5 1/4 11/16 - 17/32 3/8 STLH50-2 500 MCM 2 1 3/8 1 7/8 7/8 5 3/4 7/16 1 13/32 3/8 STLH50-4 500 MCM 3 2 2 7/8 5 7/8 1/2 1 13/32 3/8 STLH75-2 750 MCM 2 1 3/4 2 5/8 1 6 7/8 9/16 1 1/2 9/16 7/16 STLH75-4 750 MCM 3 2 2 1 6 1/4 1/2 1 13/32 7/16 STLH80-2 800 MCM 2 1 3/4 2 5/8 1 7 1/8 9/16 1 1/2 9/16 7/16 STLH80-4 800 MCM 3 2 2 1 6 1/2 1/2 1 13/32 7/16 STLH100-2 1000 MCM 2 2 3 1 1/8 7 7/8 9/16 1 1/2 9/16 15/32 STLH100-4 1000 MCM 3 3 3 1 1/8 7 7/8 3/4 1 1/2 9/16 15/32 STLH125-2 1250 MCM 2 2 1/4 2 5/8 1 3/16 7 1/2 9/16 1 1/2 9/16 1/2 STLH125-4 1250 MCM 3 3 3 1 3/16 7 7/8 3/4 1 1/2 9/16 1/2 STLH150-2 1500 MCM 2 2 1/2 3 1 1/4 8 1/4 5/8 1 3/4 9/16 9/16 STLH150-4 1500 MCM 3 3 3 1 1/4 8 1/4 3/4 1 1/2 9/16 9/16 STLH175-2 1750 MCM 2 2 1/2 3 1 1/2 8 1/2 5/8 1 3/4 9/16 5/8 STLH175-4 1750 MCM 3 3 3 1 1/2 8 1/2 3/4 1 1/2 9/16 5/8 STLH200-2 2000 MCM 2 2 3/4 3 1 5/8 8 7/8 5/8 1 3/4 9/16 5/8 STLH200-4 2000 MCM 3 3 3 1 5/8 8 7/8 3/4 1 1/2 9/16 5/8
Les applications:
- Réseau souterrain
Une borne en bronze moulé avec un capuchon moulé servant d'enveloppe à l'isolation du câble. Cela permet d'obtenir un joint étanche aux intempéries sur le câble lorsque le corps et le capuchon sont collés sur l'isolation du câble. L'élément de serrage du câble est un manchon conique et un écrou de presse-étoupe similaire aux réceptacles de câble de type MA. Lors de la commande, précisez la valeur kV et le diamètre sur l'isolation du câble.
Manchon de compression conique C,Réceptacle à compression CKS,Manchon isolant pour borne de limiteur LLA 2P1,Connecteur crabe isolé CBR,Bornier du limiteur LLA 2P2,LLA 2PL123 Ensemble terminal du limiteur long,LLA 2PL3 Terminal du limiteur long,LLA2R123 LLA2P123 Ensemble de bornes de limiteur,LLA2R3 LLA2P3 Borne de l'écrêteur,Réceptacle de câble MA,Accouplement MICON MIC,Bouchons de sortie MICON P
953

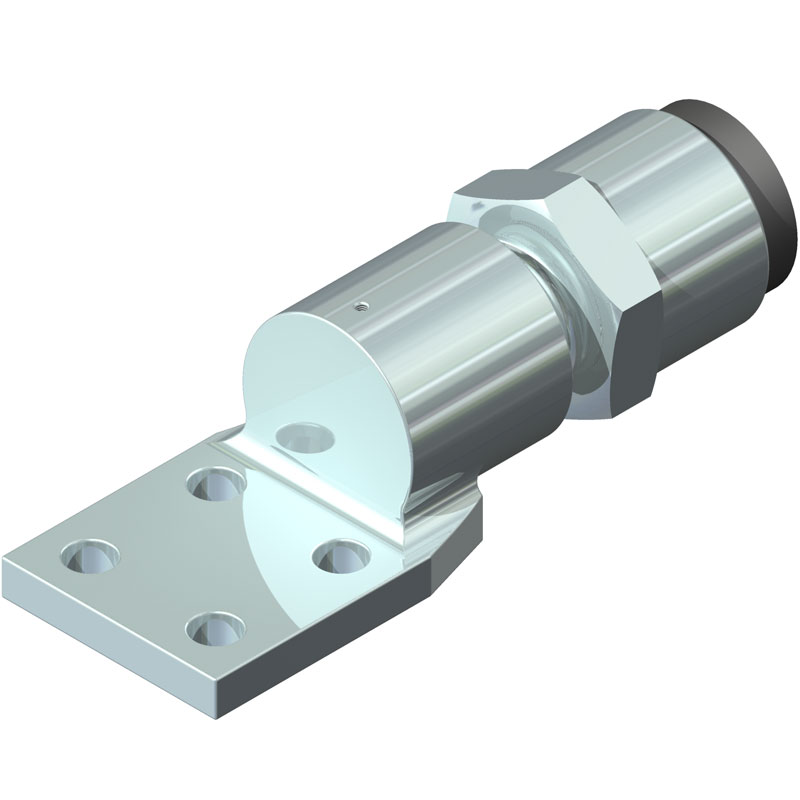

Écrou de capotage STLH Connecteur de borne
Close
Écrou de capotage STLH Connecteur de borne
Les applications:
- Réseau souterrain
PRODUCT DESCRIPTION
Une borne en bronze moulé avec un capuchon moulé servant d'enveloppe à l'isolation du câble. Cela permet d'obtenir un joint étanche aux intempéries sur le câble lorsque le corps et le capuchon sont collés sur l'isolation du câble. L'élément de serrage du câble est un manchon conique et un écrou de presse-étoupe similaire aux réceptacles de câble de type MA. Lors de la commande, précisez la valeur kV et le diamètre sur l'isolation du câble.
