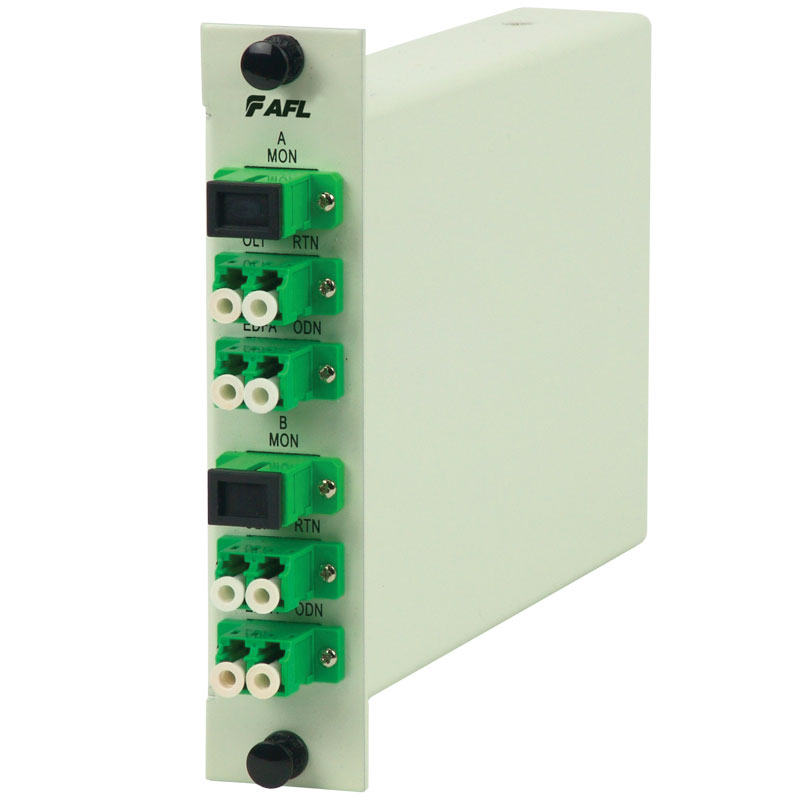

Le module RFoG WDM est conçu pour répondre aux exigences de gestion des longueurs d'onde lorsque des longueurs d'onde de 1310, 1490, 1550 et 1590 / 1610 nm sont utilisées dans des applications de réseaux optiques passifs.
b9b01cbb66a84adb9326d811f4e634fc
© 2010, AFL, all rights reserved. PP-2-00099, Revision 2, 9.3.2020 Specifications are subject to change without notice. AFLglobal.com | 800.235.3423 1 Optical Connectivity Optical Connectivity Contact AFL for further details. Qualifications GOVERNING BODY STANDARD CODE RoHS Compiant Temperature Specifications TEMPERATURE RANGE Operation Temperature -5°C to +70°C Storage Temperature -40°C to +85°C RFoG WDM Module The RFOG WDM module is designed to satisfy wavelength management requirements where 1310, 1490, 1550, 1590 / 1610 nm wavelengths are used in passive optical network applications. This unit is available in traditional LGX ® module packaging with virtually all connector options supported. Also available is a high density platform delivering unsurpassed ports per rack unit for applications requiring the most efficient use of available rack space. Features • Flexible packaging options • Low Excess Loss • Low PDL • Monitoring/Tap ports available Applications • PON – FTTx Networks • Access Networks • CATV Links Specifications PARAMETER UNIT SPECIFICATION MIN MAX Wavelength Range 1310 Band nm 1270 1350 1490 Band 1480 1500 1550 Band 1540 1570 1590/1610 Band 1584.5 1620 Insertion Loss 1310+1490 Port dB – 1.2 1550 Port 1.4 1590/1610 Port 1.5 Band Isolation 1310/1490 Port @ 1550 dB 40 1310/1490 Port @ 1590/1610 40 1550 Port @ 1310/1490 30 1550 Port @ 1590 15 1590/1610 Port @ 1310/1490/1550 35 Wavelength Thermal Stability nm/°C 0.002 Directivity dB 50 PDL dB 0.15 PMD ps 0.10 Return Loss dB 45 Optical Power Handling mW 300 Operation Humidity % RH 5 ~ 95 not condensed Storage Humidity % RH 0 ~ 95 not condensed Ordering Information DESCRIPTION AFL NO. FILTER WDM,1310+1490/1550+1590/1610,SC/APC CM000150 DUAL FILTER WDM,1310+1490/1550+1590/1610,LC/APC CM000151 * Additional configuration available upon request. Contact AFL Customer Service. LGX is a registered trademark of Furukawa Electric North America, Inc.
Caractéristiques :
- Options d'emballage flexibles
- Faible perte excessive
- Faible PDL
- Ports de surveillance et de prélèvement disponibles
Les applications:
- PON –
Réseaux FTTx - Réseaux d'accès
- Liaisons CATV
Le module RFoG WDM est conçu pour répondre aux exigences de gestion des longueurs d'onde lorsque des longueurs d'onde de 1310, 1490, 1550 et 1590 / 1610 nm sont utilisées dans des applications de réseaux optiques passifs.
Cette unité est disponible dans le conditionnement traditionnel des modules LGX avec pratiquement toutes les options de connecteur prises en charge. Une plateforme haute densité est également disponible, offrant un nombre inégalé de ports par unité de rack pour les applications nécessitant l'utilisation la plus efficace de l'espace de rack disponible.
