Le panneau en V UltraSlim 1RU BASE-8 avec 144 fibres est conçu pour permettre la connexion de BASE-8 100/40G (MPO) avec des interfaces 25/10G à plus faible vitesse (LC DX).
8085ff38446b4ed5bb5040fde289103b

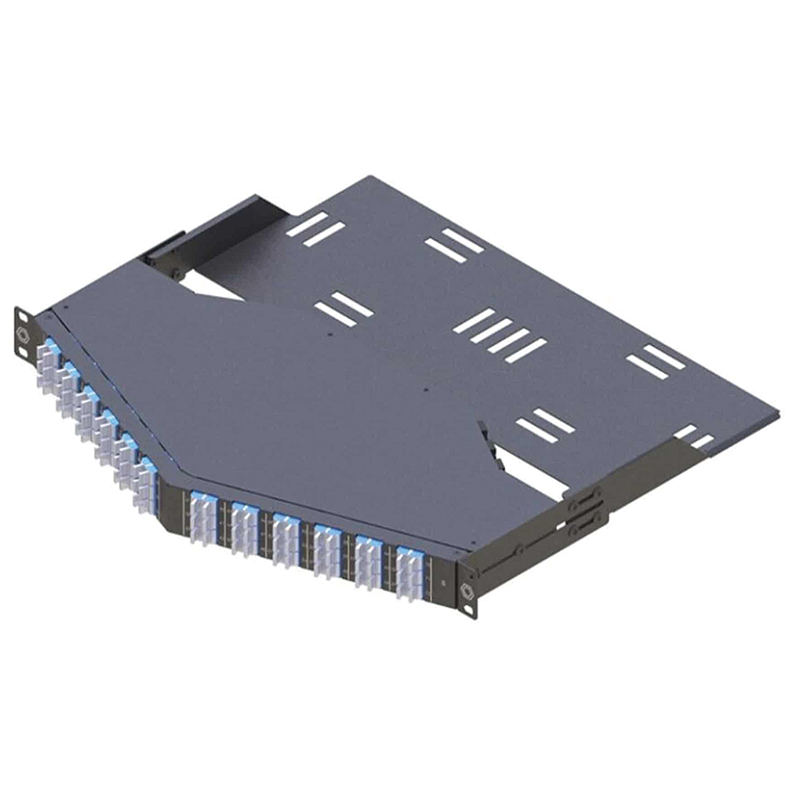

© 2021, AFL, all rights reserved. PP-2-00351, Revision 0, 4.7.2021 Specifications are subject to change without notice. AFLglobal.com | 800.235.3423 1 Optical Connectivity Fiber Management UltraSlim 1RU V-Panel BASE-8 with 144 Fibers (with Rear Manager) The UltraSlim 1RU V-Panel BASE-8 with 144 Fibers is designed to allow connection of BASE-8 100/40G (MPO) with lower-speed 25/10G interfaces (LC DX). High-density design offers optimal space management with tool-free extraction, finger access to LC ports. Fixed panel offers both installation speed and cost effectiveness against legacy high-density modular systems. The shallow depth of UltraSlim profile is unique making it suitable for low depth cabinet or racking systems. The V-shape front profile, together with cable management accessories, facilitates managing front and rear cabling. Low loss MPO and LC Premium terminations are offered featuring significantly improved low insertion losses for demanding low power budget, high-speed networks. Features • Dedicated BASE-8 configuration for 144 x Fibers • UltraSlim profile suitable for low depth racks or cabinet • Extraction-free LC port finger access • Improved installation time and cost effectiveness of single panel • V-shape profile improves patching management • Optimized Performance – Low loss MPO and LC terminations assure low insertion losses and power penalties in tight power budget, high-speed network environments • Rapid Deployment – Factory pre-populated panel saves installation time – 1 x click to connect 12 fibers using MPO interface Applications • Data Communication Applications • Data Center Infrastructure • Storage Area Network – Fiber Channel • 40 and 100 Gbps BASE-8 Ordering Information CODE FIBER TYPE CODE END B CODE A – 4 (OM4) – USABBPV – A (LC) – -05DN (STANDARD) W (OM5) B (LCA) -05XX (CUSTOM) 7 (G.657A1)
© 2021, AFL, all rights reserved. PP-2-00351, Revision 0, 4.7.2021 Specifications are subject to change without notice. AFLglobal.com | 800.235.3423 2 Optical Connectivity Fiber Management UltraSlim 1RU V-Panel BASE-8 with 144 Fibers (with Rear Manager) Technical Drawings Specifications PARAMETER VALUE Fiber Types SM G.657A1, MM OM4 Fiber Count 144 MPO Adapters IEC 61754 and EIA/TIA 604-5 Body Color: Black Polarity: A/C – Keyway up-Keyway down Body Color: Grey Polarity: B – Keyway up-Keyway up LC Adapter LC Quad Body Color: Aqua (MM)(OM4), Blue (SM/UPC), Green (SM/APC) Terminations MPO Low Loss Premium (12 Fiber Ferrule) with LC Low Loss Premium Dimensions (W x D x H) Packaged 464 mm x 196 mm x 44 mm 545 mm x 260 mm x 70 mm Weight Packaged 2 kg 2.2 kg 412 mm 239 mm 482 mm A 157 mm 44 mm 173 mm Temperature Specifications TEMPERATURE RANGE STORAGE -20°C to +60°C INSTALLATION -20°C to +60°C OPERATING -20°C to +60°C Qualifications GOVERNING BODY STANDARD CODES COMPONENT IEC 61754 61300-3-4, 61300-3-34, 61300-3-6 MPO Adapters LC Adapters EIA/TIA 604-5 MPO Adapters
© 2021, AFL, all rights reserved. PP-2-00351, Revision 0, 4.7.2021 Specifications are subject to change without notice. AFLglobal.com | 800.235.3423 3 Optical Connectivity Fiber Management UltraSlim 1RU V-Panel BASE-8 with 144 Fibers (with Rear Manager) Connector Performance CONNECTOR MATING INSERTION LOSS (IL) AVERAGE IL MAX RETURN LOSS (RL) MPO Premium (MM) 0.10 dB 0.35 dB N/A NA NA NA N/A MPO Premium (SM) 0.10 dB 0.35 dB >60 dB NA NA NA N/A OPTICAL PERFORMANCE MM PREMIUM NA SM PREMIUM NA IL Max/Master (Acceptance) 0.15 dB NA 0.15 dB NA Ave/Master 0.08 dB NA 0.12 dB NA Ave/Random 0.10 dB NA 0.12 dB NA RL (Min Acceptance) NA NA 55/65 dB* NA *UPC/APC
Caractéristiques :
- Configuration BASE-8 dédiée pour 144 x Fibres
- Profil UltraSlim adapté aux racks ou armoires de faible profondeur
- Accès aux doigts des ports LC sans extraction
- Amélioration du temps d'installation et de la rentabilité d'un panneau unique
- Le profil en V améliore la gestion des patches
- Performances optimisées –
Les terminaisons MPO et LC à faibles pertes garantissent de faibles pertes d'insertion et des pénalités de puissance dans les environnements réseau à haut débit et à budget énergétique serré. - Déploiement rapide –
Le panneau pré-rempli en usine permet de gagner du temps lors de l'installation – 1 x clic pour connecter 12 fibres à l'aide d'une interface MPO
Les applications:
- Applications de communication de données
- Infrastructure des centres de données
- Réseau de stockage –
Fiber Channel - Protocoles à 40 et 100 Gbps
Le panneau en V UltraSlim 1RU BASE-8 avec 144 fibres est conçu pour permettre la connexion de BASE-8 100/40G (MPO) avec des interfaces 25/10G à plus faible vitesse (LC DX). La conception haute densité offre une gestion optimale de l'espace avec une extraction sans outil, un accès des doigts aux ports LC. Le panneau fixe offre à la fois une rapidité d'installation et une rentabilité par rapport aux anciens systèmes modulaires à haute densité. La faible profondeur du profilé UltraSlim est unique, ce qui permet de l'adapter aux systèmes d'armoires ou de rayonnages de faible profondeur. Le profil frontal en forme de V, associé aux accessoires de gestion des câbles, facilite la gestion du câblage avant et arrière. Les terminaisons MPO et LC Premium à faibles pertes sont proposées avec de faibles pertes d'insertion nettement améliorées pour les réseaux à haut débit exigeants à faible budget énergétique.
