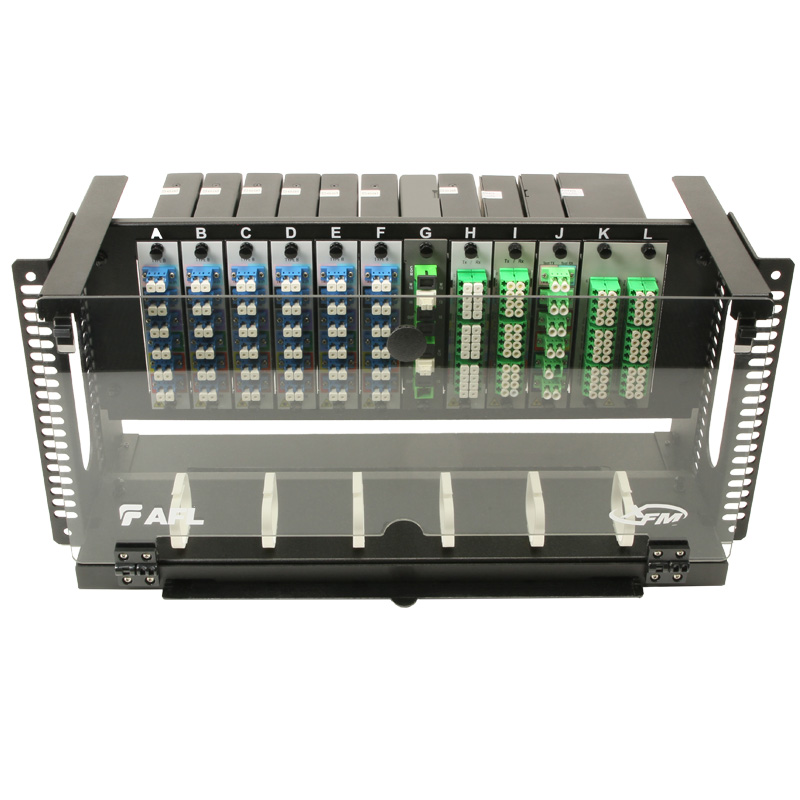

L'étagère XFM® 5RU est un panneau d'interconnexion montable en rack spécialement conçu pour gérer les fibres dans les applications de multiplexage par répartition en longueur d'onde (WDM) ou dans les situations où l'entrée des fibres se fait uniquement à l'entrée avant du panneau.
cd80064a39924cdf914554f70bf1d23e
© 2016, AFL, all rights reserved. PP-2-00237, Revision 1, 6.17.20 Specifications are subject to change without notice. AFLglobal.com | 800.235.3423 1 Optical Connectivity Fiber Management Rack-Mount Panels The Xpress Fiber Management (XFM) 5RU Shelf is a rack-mountable interconnect panel specifically designed to manage fibers in Wavelength Division Multiplexing (WDM) applications or in situations where fiber entry will occur only at the front entrance of the panel. Based on the LGX ® intermateability platform, the panel is fully compatible with AFL’s WDM, XFM ® Optical Cassette and Poli-MOD ® solutions. Routing rings on the bottom of the front panel allow cable assemblies to exit comfortably, while the back of the panel is left open to reduce size and weight. The XFM Shelf can be conveniently mounted at three depths within the rack which includes a flush-mount option. The XFM Shelf also features a clear, removable front door and a pull-out cable designator card. Features • Aluminum construction • Textured black powder coat finish • Universal WECO/TIA 19"/23" rack compatibility • (12) LGX 118 module mounting positions Ordering Information DESCRIPTION AFL NO. Xpress Fiber Management 5RU Patch Panel, Shelf, Black FM003626 LGX is a registered trademark of Furukawa Electric North America, Inc. Xpress Fiber Management ® (XFM ® ) 5RU Shelf Specifications DEPTH (A) IN INCHES* FRONT WIDTH (B) IN INCHES REAR WIDTH (C) IN INCHES HEIGHT (D) IN INCHES RACK UNITS CAPACITY UNLOADED WEIGHT 7.5 17 17 8.75 5 (12) LGX 118 4 lbs. Applications • Central Offices / Headends • Data Centers • Wavelength Division Multiplexing A C B D (see dimensions above) *Does not include installed modules
Caractéristiques :
- Construction en aluminium
- Finition en poudre noire texturée
- Compatibilité universelle avec les racks 19"/23" WECO/TIA
- (12) positions de montage du module LGX 118
Les applications:
- Bureaux centraux / têtes de réseau
- Centres de données
- Multiplexage par répartition en longueur d'onde
L'étagère 5RU Xpress Fiber Management (XFM) est un panneau d'interconnexion montable en rack.
spécialement conçu pour gérer les fibres dans les applications de multiplexage par répartition en longueur d'onde (WDM) ou dans les situations où l'entrée des fibres ne se fait qu'à l'entrée frontale.
ou dans des situations où l'entrée des fibres ne se fait qu'à l'entrée avant du panneau.
le panneau. Basé sur la plateforme d'intermittence LGX®
, le panneau est entièrement compatible
avec les solutions WDM, XFM® Optical Cassette et Poli-MOD® d'AFL’. Les anneaux de routage situés sur le
bas du panneau avant permettent aux assemblages de câbles de sortir confortablement, tandis que l'arrière du
panneau est laissé ouvert pour réduire la taille et le poids.
L'étagère XFM peut être montée de manière pratique à trois profondeurs dans le rack.
inclut une option de montage encastré. L'étagère XFM est également dotée d'une porte avant transparente et amovible
et d'une carte de désignation des câbles extractible.
