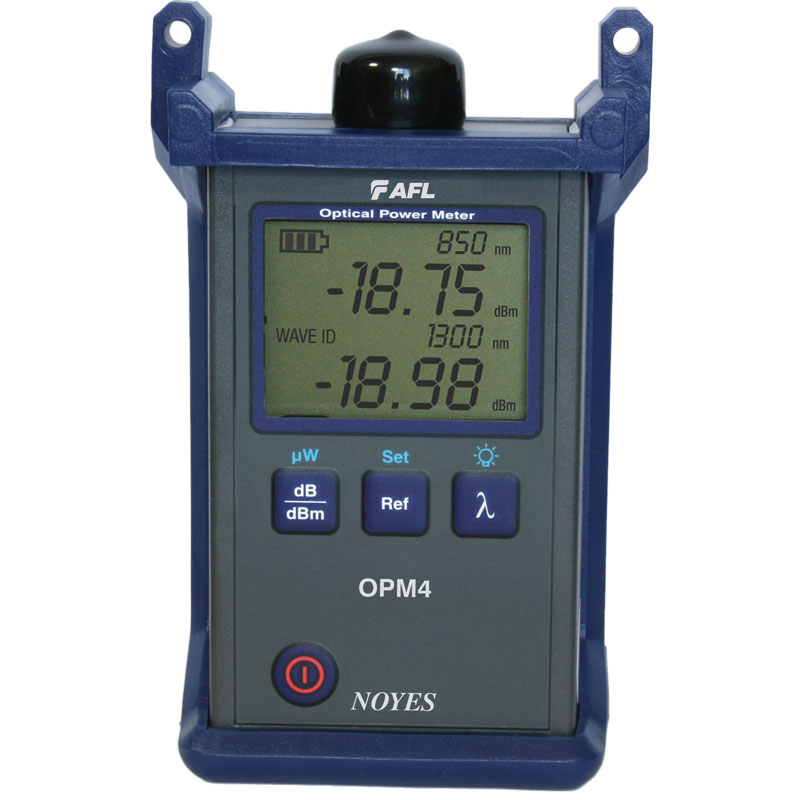

Les mesureurs de puissance optique OPM4 et OPM5 d'AFL sont des outils polyvalents pour tester tous les types de réseaux - FTTx/FTTh, LAN/WAN, Telco, CATV, etc. Robustes et faciles à transporter, les OPM4 et OPM5 fournissent des mesures de signaux précises. Associée à la source optique d'un AFL, la fonction WaveID augmente l'efficacité en permettant la mesure simultanée de deux longueurs d'onde ou plus, tout en réduisant les erreurs des techniciens grâce à la correspondance automatique des longueurs d'onde (de la source au compteur).
da86d2f7a1b8412082179962debd95bf
AFLglobal.com 1 (800) 235-3423 © 2021-2025, AFL, all rights reserved. OPM0-00-2000 Revision AF 2025-10-07 Specifications are subject to change without notice. Test and Inspection OPM5 and OPM4 Optical Power Meters 1 AFL is a trusted supplier of optical testing equipment with more than 30 years of experience and tens of thousands of units in use in the field. AFL’s full range of power meters are used for testing single-mode and/or multimode fiber networks. Power meters with wave ID can detect two or more wavelengths simultaneously – decreasing test time and reducing user errors when paired with AFL wave ID light sources. Designed for the real world: AFL’s power meters are designed to meet the demands of the outside plant environment. They withstand the one-meter drop test and have splash resistant controls that are easy to use, even with gloves on. Flexible and efficient: A range of field-swappable output adapters enables access for cleaning optical ports and supports multiple connector styles. The efficient design provides long test time from globally available AA batteries. Equipped with five-minute auto-off feature to save power. Reduce test time and errors: Wave ID (Dual or Single) decreases test time while reducing technician errors. Stores test results: AFL’s OPM5 stores optical reference at each calibrated wavelength. This enables technicians to organize test results into multiple files and transfer stored results via USB to the included PC-based TRM ® 3.0 software for analyzing, generating reports, and printing. Users can generate network Pass/Fail results demonstrating compliance to industry standards and illustrate headroom. Fully N.I.S.T. traceable. Features • Rugged, dependable, and backed by industry-best 5-year warranty • Wave ID tests up to three wavelengths simultaneously - slashing test time • Field-swappable connector adapters for maximum flexibility • Long battery life from globally available AA batteries Applications • Passive Optical Networks (PON) testing • OPM4-2D (Ge) for premises LAN/WAN multimode or single-mode networks • OPM(5/4)-3D (InGaAs) for telecommunications networks • OPM5-4D (Filtered-InGaAs) for high power (+26 dBm) CATV broadband networks or DWDM system applications OPM5 Optical Power Meter
AFLglobal.com 1 (800) 235-3423 © 2021-2025, AFL, all rights reserved. OPM0-00-2000 Revision AF 2025-10-07 Specifications are subject to change without notice. Test and Inspection OPM5 and OPM4 Optical Power Meters 2 General Power 2 x AA batteries, accepts standard mini-USB power adapter Adapter Caps Order with one: 1.25 mm Universal, 2.5 mm Universal, FC, SC, ST, LC. Other connector adapters available Battery Life 300 hours Operating Temperature -10 °C to 50 °C, 95 % RH (non-condensing) Storage Temperature -30 °C to 60 °C, 95 % RH (non-condensing) Size (H x W x D) 14.0 x 8.1 x 3.8 cm (5.5 x 3.2 x 1.5 in) Weight 0.26 kg (0.58 lb) Notes: a. All specifications valid at 25°C unless otherwise specified. b. Accuracy measured at 25 ºC and -10 dBm per N.I.S.T. standards. Ordering Information All OPM models include optical power meter, 2 AA batteries, protective rubber boot, customer specified adapter cap, and carry case. OPM5 models also include TRM ® 2.0 software (Basic License). CC M N OPM Detector Type (N) N = 4, 3, 2, 1 Connector (CC) CC = FC, SC, ST, LC, 2.5 mm, 1.25 mm (ONE ONLY!) Model Number (M) M = 5, 4 Model Calibrated Wavelengths (nm) Detector Type Measurement Range (dBm) PC Software 850 980 1300 1310 1490 1550 1625 OPM4-2D Germanium +6 to -60 OPM4-3D InGaAs +10 to -75 OPM5-3D InGaAs +10 to -75 TRM 3.0 OPM5-4D InGaAs +26 to -50 TRM 3.0 When placing an order, select options as follows: • Model Number (M) • Detector Type (N) • Connector Configuration (CC) Specifications a Optical Model OPM4-2D OPM4-3D, OPM5-3D OPM5-4D Calibrated Wavelengths 850, 1300, 1310, 1490, 1550 nm 850, 1300, 1310, 1490, 1550, 1625 nm 850, 980, 1300, 1310, 1490, 1550, 1625 nm Detector Type Germanium (Ge) InGaAs Filtered InGaAs Measurement Range +6 to -60 dBm +10 to -75 dBm +26 to -50 dBm Tone Detect Range +6 to -50 dBm +6 to -45 dBm for 850 nm +10 to -50 dBm +10 to -45 dBm for 850 nm +6 to -30 dBm +6 to -25 dBm for 850 nm Wavelength ID Range +6 to -50 dBm +6 to -45 dBm for 850 nm +10 to -50 dBm +10 to -45 dBm for 850 nm +6 to -30 dBm +6 to -25 dBm for 850 nm Accuracy b ±0.1 dB (typical); ±0.25 dB Resolution 0.01 dB Measurement Units dB, dBm, μW
AFLglobal.com 1 (800) 235-3423 © 2021-2025, AFL, all rights reserved. OPM0-00-2000 Revision AF 2025-10-07 Specifications are subject to change without notice. Test and Inspection OPM5 and OPM4 Optical Power Meters 3 OPM Accessories AFL NO. Description Adapter Caps 8800-00-0214 2.5 mm Universal (accepts FC, SC, and ST ferrules) 8800-00-0224 1.25 mm Universal (accepts LC and MU ferrules) 8800-00-0200 FC 8800-00-0209 SC 8800-00-0202 ST ® 8800-00-0225 LC simplex 8800-00-0221 E-2000 8800-00-0219 2.5 mm open Universal. Accepts SC duplex, OptiTap connector for measuring optical power. 8800-00-0203 SMA 8800-00-0201 D4 8800-00-0204 Biconic USB Cable 6000-00-0024MR USB Cable: PC (USB-A) to OPM (USB-MINI B): • Connect OPM to PC for data upload to TRM ® 3.0 • External Power for OPM (when used with customer supplied USB-A power source) OPM5 MODEL OPM4 MODEL Connect to PC and External power External power only Test Management and Reporting Software AFL NO. Description TTRM3-BASIC TRM ® 3.0 with Basic License, USB delivery
AFLglobal.com 1 (800) 235-3423 © 2021-2025, AFL, all rights reserved. OPM0-00-2000 Revision AF 2025-10-07 Specifications are subject to change without notice. Test and Inspection OPM5 and OPM4 Optical Power Meters 4 Qualificati ons Category Regulation/Standard Qualification CE Marking EU Compliant to relevant EU Directives on health, safety, and environmental protection, and certified with CE marking Safety/EMC/EMI IEC Compliant to IEC 61010-1 for safety requirements for electrical equipment EN Compliant to EN 61010-1 for safety requirements for electrical equipment IEC Compliant to IEC 61326-1 for EMC requirements for electrical equipment EN Compliant to EN 61326-1 for EMC requirements for electrical equipment EN Compliant to EN 55011 for EMC requirements for industrial, scientific and medical equipment RoHS EU Compliant to EU regulations Directive 2011/65/EU (RoHS 2) and Directive 2015/863 (RoHS 3) Test Method TIA Compliant to TIA-568.3-D for test and measurement requirements for premises optical fiber cabling and components IEC Compliant to IEC 11801 for test and measurement requirements for optical fiber cabling for use within premises EN Compliant to EN 50173 for test and measurement requirements for optical fiber cabling for use within premises AS/NZS Compliant to AS/NZS 3080 for test and measurement requirements for optical fiber cabling for use within premises TIA Compliant to TIA-526-7 for test procedures for installed optical fiber cable plant TIA Compliant to TIA-526-14 for test procedures for installed optical fiber cable plant IEC Compliant to IEC 14763-3 for systems and methods for the inspection and testing of installed optical fiber cabling AS/NZS Compliant to AS/NZS 14763.3 for systems and methods for the inspection and testing of installed optical fiber cabling IEC Compliant to IEC 61280-4-1 for test procedures for installed optical fiber cable plant IEC Compliant to IEC 61280-4-2 for test procedures for installed optical fiber cable plant Generic Requirement IEC Compliant to IEC 61315 for requirements on calibration of fibre-optic power meters Contact Sales@AFLglobal.com to schedule a demonstration or learn how to buy. Visit www.AFLglobal.com/Test to learn more about OPM5 and OPM4 optical power meters. International Sales and Service Contact Information available at www.AFLglobal.com/Test/Contacts Recommended Products FlexScan® FS300 (Quad) and FS200 (SM) OTDRs • SmartAuto ® 1-button automated testing for fast results • LinkMap ® color-coded icons for easy troubleshooting • FleXpress ® mode (FS200) completes OTDR test in <5 seconds! • Integrated Source, Power Meter and VFL Optical Light Sources • Encircled Flux Compliant • 5-Year Product Warranty • Integrated LED and Laser light sources FS200 FS300
Caractéristiques :
- Robuste, fiable et couvert par une garantie de 5 ans, la meilleure du secteur.
- Wave ID teste jusqu'à trois longueurs d'onde simultanément, ce qui réduit le temps de test.
- Adaptateurs de connecteur interchangeables sur le terrain pour une flexibilité maximale
- Longue durée de vie des piles AA disponibles dans le monde entier
Les applications:
- Tests de réseaux optiques passifs (PON)
- OPM(5/4)-4D (Filtered-InGaAs) pour les réseaux CATV à large bande de forte puissance (+26 dBm) ou les applications de systèmes DWDM.
- OPM(5/4)-3D (InGaAs) pour les réseaux de télécommunications
- OPM(5/4)-2D (Ge) pour les réseaux locaux LAN/WAN multimodes ou monomodes.
L'AFL est un fournisseur de confiance d'équipements de test optique, avec plus de 30 ans d'expérience et des dizaines de milliers d'unités utilisées sur le terrain. La gamme complète de wattmètres d'AFL’est utilisée pour tester les réseaux de fibres monomodes et/ou multimodes. Les wattmètres avec identification d'onde peuvent détecter deux longueurs d'onde ou plus simultanément –
, ce qui diminue le temps de test et réduit les erreurs de l'utilisateur lorsqu'ils sont associés à des sources lumineuses d'identification d'onde AFL.
Conçu pour le monde réel : Les wattmètres d'AFL’sont conçus pour répondre aux exigences de l'environnement extérieur des usines. Ils résistent au test de chute d'un mètre et possèdent des commandes résistantes aux éclaboussures qui sont faciles à utiliser, même avec des gants.
Flexible et efficace : Une gamme d'adaptateurs de sortie interchangeables sur le terrain permet d'accéder aux ports optiques de nettoyage et prend en charge plusieurs styles de connecteurs. La conception efficace permet une longue durée de test avec des piles AA disponibles dans le monde entier. Équipé d'une fonction d'arrêt automatique après cinq minutes pour économiser l'énergie.
Réduire la durée des tests et les erreurs : L'identification des ondes (triple, double ou simple) diminue le temps de test tout en réduisant les erreurs des techniciens.
Stocke les résultats des tests : AFL’s OPM5 stocke la référence optique à chaque longueur d'onde calibrée. Cela permet aux techniciens d'organiser les résultats des tests en plusieurs fichiers et de transférer les résultats stockés via USB vers le logiciel PC TRM® 2.0 inclus pour les analyser, générer des rapports et les imprimer. Les utilisateurs peuvent générer des résultats de type "Pass/Fail" pour le réseau, démontrant la conformité aux normes industrielles et illustrant la marge de manœuvre. Entièrement traçable par N.I.S.T.
Voir la fiche technique pour la liste complète des modèles et des accessoires en option.
