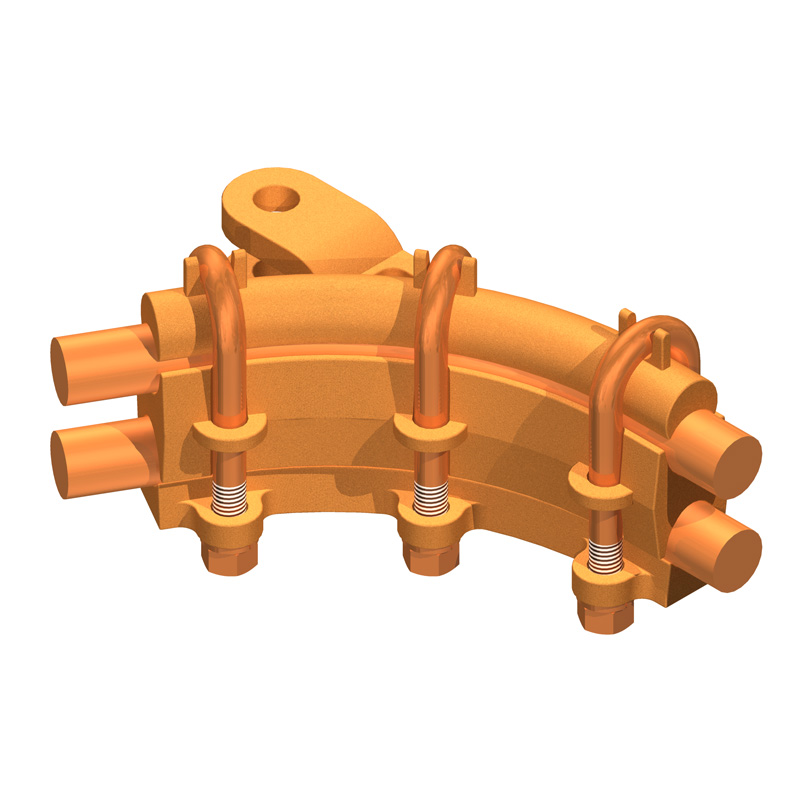

Pince à deux conducteurs, de type U-bolt variable, avec courbure pour boucle de pontage.
0404a973ff1249859851295871ad551c
177 Bronze Dead End Clamps Bronze Dead End Clamps © 2011, AFL, all rights reserved. PP-3-00490, Revision 1, 2.8.18 Specifications are subject to change without notice. www.AFLglobal.com or 800-890-8878 TYPE UD2E, UD2E-PG Dead End Clamp For Two Conductors Ordering Information CATALOG NUMBER CABLE RANGE DIMENSIONS IN INCHES U-BOLT SIZE MIN MAX A H L S UD2E21 2/0 Stranded 4/0 Stranded 1 21/32 3 7/8 8 1/4 3/4 3/8 UD2E35 4/0 Stranded 350 kcmil 1 21/32 4 1/8 8 5/8 3/4 3/8 UD2E50 350 kcmil 500 kcmil 1 21/32 4 3/8 8 5/8 3/4 1/2 UD2E80 500 kcmil 800 kcmil 1 13/16 5 9 1/2 13/16 1/2 UD2E100 600 kcmil 1000 kcmil 1 13/16 5 1/4 9 5/8 13/16 1/2 UD2E150 1250 kcmil 1500 kcmil 1 13/16 6 10 5/8 13/16 1/2 UD2E200 1500 kcmil 2000 kcmil 2 7 9/16 13 7/16 13/16 5/8 UD2E A two conductor variable U-bolt type dead ending clamp with curvature for jumper loop. UD2E-PG L S UD2E-PG ∅ 11/16 A UD2E H Material Copper Alloy Hardware Everdur nuts, U-bolts and lockwashers Notes • For a Pulling eye, add suffix "-PG" to end of catalog number. EX: UD2E21-PG
Caractéristiques :
- Alliage de bronze
- Matériel Everdur
- Conçu pour s'adapter à une large gamme de conducteurs
Les applications:
- Conçu pour 230 kV
- Sous-station
- Câble en cuivre
Pince à deux conducteurs, de type U-bolt variable, avec courbure pour boucle de pontage.
