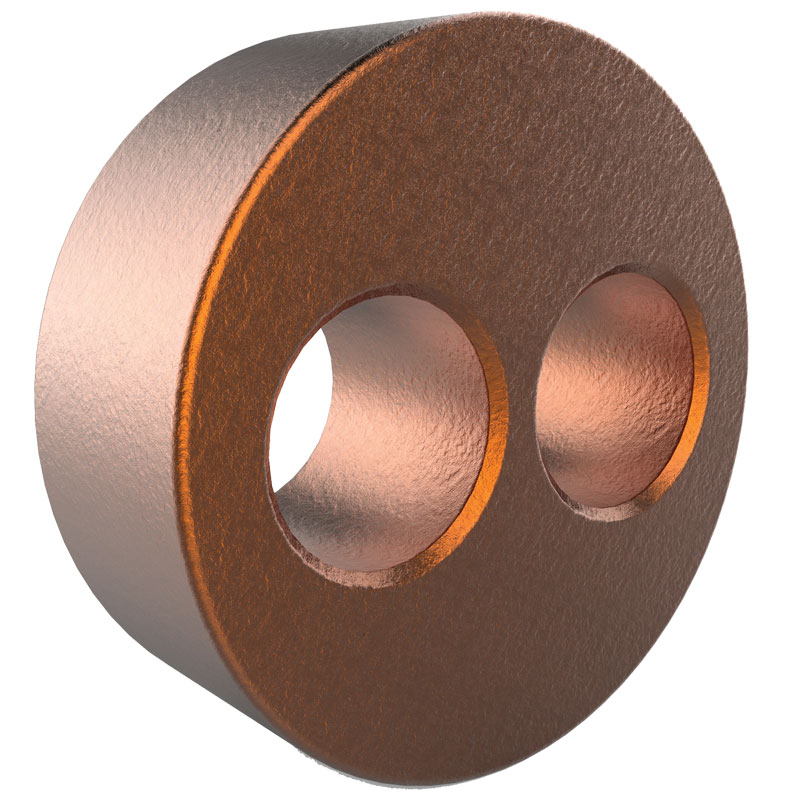

SWGPSwage Les connecteurs parallèles sont utilisés pour connecter câble à câble ou câble à tige. Les connecteurs SWGPS Swage Split Parallel sont utilisés pour connecter un câble à un autre câble. Il comporte un canal coulissant pour faciliter l'installation.
eecceab84d074950b1dd0abaf536634c
www.AFLglobal.com or 800-890-8878 1 © 2016, AFL, all rights reserved. PP-3-00730, Revision 1, 3.16.18 Speci cations are subject to change without notice. Swage Grounding Accessories GROUNDING Material Copper Alloy Ordering Information • For tin plating, add "-SN" to end of catalog number. Example: SWGP246-SN. • For detailed conductor range information, please see page 33 (L11557). TYPE SWGP Swage Parallel A Swage type parallel connector is used to connect cable-to-cable or cable-to-rod. AFL NO. COPPER CABLE (AWG OR KCMIL) DIMENSIONS IN INCHES DIE SIZE RUN 1 RUN 2 OD SWGP246 #2 #2 1.50 45TD24 SWGP3021-306 4/0 #2 1.88 45TD30 SWGP3025-306 250 #2 1.88 45TD30 SWGP3050-306 500 #2 1.88 45TD30 SWGP3213 1/0-2/0 1/0-2/0 2.00 45TD32 SWGP3217 3/0 3/0 2.00 45TD32 SWGP3221-3213 4/0 1/0-2/0 2.00 45TD32 SWGP3221 4/0 4/0 2.00 45TD32 SWGP3225-3213 250 1/0-2/0 2.00 45TD32 SWGP3225-3221 250 4/0 2.00 45TD32 SWGP3225 250 250 2.00 45TD32 SWGP3230 300 300 2.00 45TD32 SWGP3235-3213 350 1/0-2/0 2.00 45TD32 SWGP3235-3225 350 250 2.00 45TD32 SWGP3235 350 350 2.00 45TD32 SWGP3245-3213 450 1/0-2/0 2.00 45TD32 SWGP3245-3225 450 250 2.00 45TD32 SWGP3650-3613 500 1/0-2/0 2.25 45TD36 SWGP3650-3625 500 250 2.25 45TD36 SWGP3650-3645 500 450 2.25 45TD36 SWGP3650 500 500 2.25 45TD36 RUN 1 ∅ D 3/4 RUN 2 SW2TC XX SWGP Run 1 Cable Code for Largest Conductor YYY XX Die Code ZZZ Ordering Information Part Family (Leave blank if same as Run) Run 2 Cable Code Die Code comes from maximum connector OD from Table at right. • EX: Tin plated parallel connector for 500MCM Cu to 250MCM Cu is SWGP2450-2425-SN • EX: Parallel connector for 250MCM Cu to 250MCM Cu is SWGP2025 Die Code
© 2016, AFL, all rights reserved. PP-3-00723, Revision 3, 2.28.2023 Specifications are subject to change without notice. AFLglobal.com | 800.890.8878 2 SWAGE360 ® Grounding Accessories SWAGE360 ® Grounding Access. Material Copper Alloy Notes • For tin plating, add "-SN" to end of catalog number. EX: SWGPSE3225-SN. • For detailed conductor range information, please see page 33 of the catalog (L11557). TYPE SWGPSE Swage Split Parallel A Swage type split parallel connector is used to connect cable to another cable. It features a sliding channel for ease of installation. AFL NO. COPPER CABLE (AWG OR KCMIL) DIMENSIONS IN INCHES DIE SIZE RUN 1 RUN 2 OD SWGPSE3213 1/0-2/0 1/0-2/0 2.00 45TD32 SWGPSE3213-326 1/0-2/0 #2 2.00 45TD32 SWGPSE3217 3/0 3/0 2.00 45TD32 SWGPSE3221 4/0 4/0 2.00 45TD32 SWGPSE3221-326 4/0 #2 2.00 45TD32 SWGPSE3221-3213 4/0 1/0-2/0 2.00 45TD32 SWGPSE3225-3213 250 1/0-2/0 2.00 45TD32 SWGPSE3225-3221 250 4/0 2.00 45TD32 SWGPSE3225 250 250 2.00 45TD32 SWGPSE4435-4413 350 1/0-2/0 2.75 65TD44 SWGPSE4435-4421 350 4/0 2.75 65TD44 0.94 RUN 1 RUN 2 ∅ O.D. XX SWGPSE Run 1 Cable Code for Largest Conductor YYY XX Die Code ZZZ Ordering Information Part Family (Leave blank if same as Run) Run 2 Cable Code Die Code comes from maximum connector OD from Table at right. • EX: Tin plated split parallel for 250MCM Cu to 500MCM Cu is SWGPSE4450-4425-SN • EX: Split parallel for 250MCM Cu to 250MCM is SWGPSE3225 Die Code
Caractéristiques :
- Alliage de cuivre
- Raccord à compression à sertir pour les applications de mise à la terre
- S'installe plus rapidement et plus efficacement, avec des coûts d'installation inférieurs à ceux du processus de soudage.
Les applications:
- Sous-station
- Accessoires de mise à la terre en alliage de cuivre
SWGPSwage Les connecteurs parallèles sont utilisés pour connecter câble à câble ou câble à tige. Les connecteurs SWGPS Swage Split Parallel sont utilisés pour connecter un câble à un autre câble. Il se caractérise par
un canal coulissant pour faciliter l'installation.
