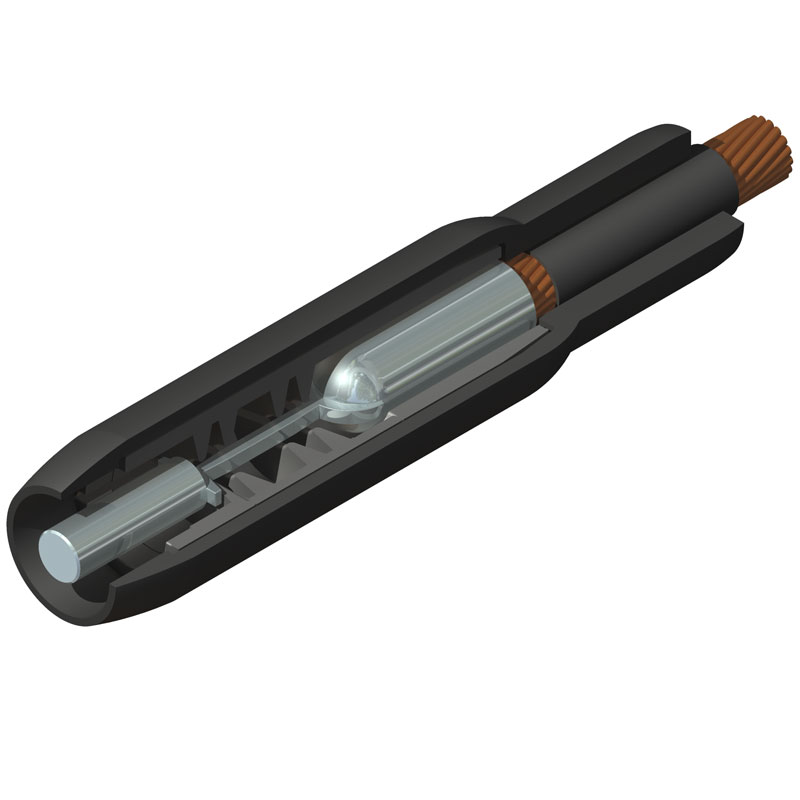

L'ensemble limiteur de longueur MICON est conçu pour établir un point de connexion fusible à une sortie MICON pour un câble isolé au papier rempli d'huile.
e520e1308f3c4559a79cbdf2a1f5869f
1 AFLglobal.com 1 (800) 890-8878 © 2011, AFL, all rights reserved. PP-3-00111, Revision 2, 11.13.2025 Specifications are subject to change without notice. 1 Network Underground The MICON long limiter assembly is designed to establish a fusible connecting point at a MICON outlet for oil-filled paper insulated cable. The cable is simply installed by making a compression connection on the socket end and by a cable receptacle and tapered sleeve, types MA and C, on the MICON end. MICON Limiters which have cleared a faulted or over loaded circuit can be readily replaced. Type ML-PL123 MICON Long Limiter Assembly for Paper Insulated Cable* Ordering Information Catalog Number Cable Size Recommended MICON Outlet Connection Indents in Cable Socket Dimensions in inches Cable Receptacle Compression Sleeve D L O.D. ML21-PL123 4/0 STR MA-21 C21-21 1 Diameter over cable insulation to be specified on order. 9 7/8 1 7/8 ML25-PL123 250 MCM MA-25 C25-25 1 9 7/8 1 7/8 ML30-PL123 300 MCM MA-30 C30-30 2 10 3/8 2 3/16 ML35-PL123 350 MCM MA-40 C40-35 2 10 3/8 2 3/16 ML40-PL123 400 MCM MA-40 C40-40 2 10 3/8 2 3/16 ML50-PL123 500 MCM MA-50 C50-50 2 11 3/4 2 3/8 ML75-PL123 750 MCM MA-50-88 C50-50 2 12 1/4 2 9/16 * Closed end of sockets are sealed to make sockets oil tight. Elements Type No. Name ML-1 1 Insulating Sleeve ML-PL2 2 Shell ML-PL3 3 Long Limiter L D 1 2 3 O.D. AFL’s Dossert ® product line offers a wide range of substation accessories in low voltage up to 765 kV applications in bronze or aluminum materials.
Caractéristiques :
- Manchon isolant en caoutchouc Myprene
L'ensemble limiteur de longueur MICON est conçu pour établir un point de connexion fusible à une sortie MICON pour un câble isolé au papier rempli d'huile. Le câble est simplement installé en réalisant une connexion par compression sur l'extrémité de la prise et par un réceptacle de câble et un manchon conique, types MA et C, sur l'extrémité du MICON. Les limiteurs MICON qui ont éliminé un circuit défectueux ou surchargé peuvent être facilement remplacés.
Manchon de compression conique C,Réceptacle à compression CKS,Manchon isolant pour borne de limiteur LLA 2P1,Connecteur crabe isolé CBR,Bornier du limiteur LLA 2P2,LLA 2PL123 Ensemble terminal du limiteur long,LLA 2PL3 Terminal du limiteur long,LLA2R123 LLA2P123 Ensemble de bornes de limiteur,LLA2R3 LLA2P3 Borne de l'écrêteur,Réceptacle de câble MA,Accouplement MICON MIC,Bouchons de sortie MICON P
