AFL bus pipe to cable couplers are designed to connect two conductors and carry the full current of the conductors.
ab1cb471c90847f3b11358cd68bb682e
284 230 kV Aluminum Bolted Couplers © 2011, AFL, all rights reserved. PP-3-00433, Revision 2, 2.1.19 Specifications are subject to change without notice. www.AFLglobal.com or 800-890-8878 230 kV Aluminum Bolted Couplers Material Aluminum Alloy Hardware Aluminum nuts, bolts and lockwashers. Notes • For Electro Tin plate, add "-SN" to catalog number. EX: RPCV75-90-AA-SN • For Grade Five Galvanized Steel Hardware add "-GS5" to catalog number. EX: RPCV75-90-AA-GS5 • For Stainless Steel bolts, lockwashers and Everdur nuts, add "-SSHBN" to catalog number. EX: RPCV75-90-AA-SSHBN TYPE RPCV-AA Aluminum Pipe to Cable Coupler A pipe to cable coupler which takes a wide range of cable sizes on the cable clamping member. All clamping members act independently. B L C M T
285 230 kV Aluminum Bolted Couplers © 2011, AFL, all rights reserved. PP-3-00433, Revision 2, 2.1.19 Specifications are subject to change without notice. www.AFLglobal.com or 800-890-8878 230 kV Aluminum Bolted Couplers TYPE RPCV-AA Aluminum Pipe to Cable Coupler Ordering Information CATALOG NUMBER SPS CABLE RANGE AAC CABLE RANGE ACSR DIMENSIONS IN INCHES BOLT SIZE MIN MAX MIN MAX B C L M T RPCV75-25-AA 3/4 1/0STR 250MCM 1/0STR 4/0STR 2 3/4 3 6 3/8 1/2 1/2 RPCV75-40-AA 3/4 250MCM 400MCM 4/0STR 397.5 MCM 2 3/4 3 6 3/8 1/2 1/2 RPCV75-60-AA 3/4 350MCM 600MCM 336.4 MCM 477MCM 2 3/4 3 6 3/8 1/2 1/2 RPCV75-90-AA 3/4 500MCM 900MCM 477MCM 795MCM 2 3/4 3 6 3/8 1/2 1/2 RPCV100-25-AA 1 1/0STR 250MCM 1/0STR 4/0STR 2 3/4 3 6 3/8 1/2 1/2 RPCV100-40-AA 1 250MCM 400MCM 4/0STR 397.5 MCM 2 3/4 3 6 3/8 1/2 1/2 RPCV100-60-AA 1 350MCM 600MCM 366.4 MCM 477MCM 2 3/4 3 6 3/8 1/2 1/2 RPCV100-90-AA 1 500MCM 900MCM 477MCM 795MCM 2 3/4 3 6 3/8 1/2 1/2 RPCV118R-25-AA 30mm 1/0STR 250MCM 1/0STR 4/0STR 2 3/4 3 6 3/8 1/2 1/2 RPCV118R-40-AA 30mm 250MCM 400MCM 4/0STR 397.5 MCM 2 3/4 3 6 3/8 1/2 1/2 RPCV118R-90-AA 30mm 500MCM 900MCM 477MCM 795MCM 2 3/4 3 6 5/8 1/2 1/2 RPCV118R-125-AA 30mm 900MCM 1250MCM 715MCM 1113MCM 2 3/4 3 1/4 6 5/8 1/2 1/2 RPCV125-25-AA 1 1/4 1/0STR 250MCM 1/0STR 4/0STR 3 3 6 5/8 1/2 1/2 RPCV125-40-AA 1 1/4 250MCM 400MCM 4/0STR 397.5 MCM 3 3 6 5/8 1/2 1/2 RPCV125-60-AA 1 1/4 350MCM 600MCM 336.4 MCM 477MCM 3 3 6 5/8 1/2 1/2 RPCV125-90-AA 1 1/4 500MCM 900MCM 477MCM 795MCM 3 3 6 5/8 1/2 1/2 RPCV125-125-AA 1 1/4 900MCM 1250MCM 715MCM 1113MCM 3 3 1/4 6 5/8 1/2 1/2 RPCV150-25-AA 1 1/2 1/0STR 250MCM 1/0STR 4/0STR 3 3 6 5/8 1/2 1/2 RPCV150-40-AA 1 1/2 250MCM 400MCM 4/0STR 397.5 MCM 3 3 6 5/8 1/2 1/2 RPCV150-60-AA 1 1/2 350MCM 600MCM 336.4 MCM 477MCM 3 3 6 5/8 1/2 1/2 RPCV150-90-AA 1 1/2 500MCM 900MCM 477MCM 795MCM 3 3 6 5/8 1/2 1/2 RPCV150-125-AA 1 1/2 900MCM 1250MCM 715MCM 1113MCM 3 3 1/4 6 7/8 1/2 1/2 RPCV150-160-AA 1 1/2 1250MCM 1600MCM 1113MCM 1431MCM 3 4 3/8 7 3/4 1/2 5/8 RPCV200-25-AA 2 1/0STR 250MCM 1/0STR 4/0STR 3 1/4 3 6 7/8 1/2 1/2 RPCV200-40-AA 2 250MCM 400MCM 4/0STR 397.5 MCM 3 1/4 3 6 7/8 1/2 1/2 RPCV200-60-AA 2 350MCM 600MCM 366.4 MCM 477MCM 3 1/4 3 6 7/8 1/2 1/2 RPCV200-90-AA 2 500MCM 900MCM 477MCM 795MCM 3 1/4 3 6 7/8 1/2 1/2 RPCV200-125-AA 2 900MCM 1250MCM 715MCM 1113MCM 3 1/4 3 1/4 7 1/8 1/2 1/2 RPCV200-160-AA 2 1250MCM 1600MCM 1113MCM 1431MCM 3 1/4 4 3/4 8 1/4 1/2 5/8 RPCV200-200-AA 2 1500MCM 2000MCM 1272MCM 1780MCM 3 1/4 4 1/2 8 3/8 1/2 5/8 RPCV250-25-AA 2 1/2 1/0STR 250MCM 1/0STR 4/0STR 3 1/4 3 6 7/8 1/2 1/2 RPCV250-40-AA 2 1/2 250MCM 400MCM 4/0STR 397.5 MCM 3 1/4 3 6 7/8 1/2 1/2 RPCV250-60-AA 2 1/2 350MCM 600MCM 366.4 MCM 477MCM 3 1/4 3 6 7/8 1/2 1/2 RPCV250-90-AA 2 1/2 500MCM 900MCM 477MCM 795MCM 3 1/4 3 6 7/8 1/2 1/2 RPCV250-125-AA 2 1/2 900MCM 1250MCM 715MCM 1113MCM 3 1/4 3 1/4 7 1/8 1/2 1/2 RPCV250-160-AA 2 1/2 1250MCM 1600MCM 1113MCM 1431MCM 3 1/2 4 3/8 8 1/2 5/8 5/8 RPCV300-25-AA 3 1/0STR 250MCM 1/0STR 4/0STR 3 1/4 3 6 7/8 1/2 1/2 RPCV300-40-AA 3 250MCM 400MCM 4/0STR 397.5 MCM 3 1/4 3 6 7/8 1/2 1/2 RPCV300-60-AA 3 350MCM 600MCM 336.4 MCM 477MCM 3 1/4 3 6 7/8 1/2 1/2 RPCV300-90-AA 3 500MCM 900MCM 477MCM 795MCM 3 1/4 3 6 7/8 1/2 1/2 RPCV300-125-AA 3 900MCM 1250MCM 715MCM 1113MCM 3 1/4 3 1/4 7 1/8 1/2 1/2 RPCV300-160-AA 3 1250MCM 1600MCM 1113MCM 1431MCM 3 3/4 4 3/8 8 3/4 5/8 5/8 RPCV300-200-AA 3 1500MCM 2000MCM 1272MCM 1780MCM 3 3/4 4 1/2 8 7/8 5/8 5/8 RPCV300-250-AA 3 2000MCM 2500MCM 1780 MCM 2300 MCM 3 3/4 4 1/2 8 7/8 5/8 5/8 RPCV300-350-AA 3 3000 MCM 3500 MCM — — 3 3/4 4 1/2 8 7/8 5/8 5/8 RPCV350-40-AA 3 1/2 250MCM 400MCM 4/0STR 397.5 MCM 3 1/4 3 6 7/8 1/2 1/2 RPCV350-60-AA 3 1/2 350MCM 600MCM 336.4 MCM 477MCM 3 1/4 3 6 7/8 1/2 1/2 RPCV350-90-AA 3 1/2 500MCM 900MCM 477MCM 795MCM 3 1/4 3 6 7/8 1/2 1/2 RPCV350-125-AA 3 1/2 900MCM 1250MCM 715MCM 1113MCM 3 1/4 3 1/4 7 1/8 1/2 1/2 RPCV350-160-AA 3 1/2 1250MCM 1600MCM 1113MCM 1431MCM 3 3/4 4 3/8 8 3/4 5/8 5/8 RPCV350-200-AA 3 1/2 1500MCM 2000MCM 1272MCM 1780MCM 3 3/4 4 1/2 8 7/8 5/8 5/8 RPCV400-40-AA 4 250MCM 400MCM 4/0STR 397.5 MCM 3 3/4 3 6 7/8 1/2 1/2 RPCV400-60-AA 4 350MCM 600MCM 336.4 MCM 477MCM 3 3/4 3 6 7/8 1/2 1/2 RPCV400-90-AA 4 500MCM 900MCM 477MCM 795MCM 3 3/4 3 6 7/8 1/2 1/2 RPCV400-125-AA 4 900MCM 1250MCM 715MCM 1113MCM 3 3/4 3 1/4 7 3/4 1/2 1/2 RPCV400-160-AA 4 1250MCM 1600MCM 1113MCM 1431MCM 3 3/4 4 3/8 8 3/4 5/8 5/8 RPCV400-200-AA 4 1500MCM 2000MCM 1272MCM 1780MCM 3 3/4 4 1/2 8 7/8 5/8 5/8 RPCV400-250-AA 4 2000 MCM 2500 MCM 1780 MCM 2300 MCM 3 3/4 4 1/2 9 5/8 5/8 RPCV500-60-AA 5 350MCM 600MCM 336.4 MCM 477MCM 3 1/4 3 6 7/8 1/2 1/2 RPCV500-90-AA 5 500MCM 900MCM 477MCM 795MCM 3 1/4 3 6 7/8 1/2 1/2 RPCV500-125-AA 5 900MCM 1250MCM 715MCM 1113MCM 3 1/4 3 1/4 7 1/8 1/2 1/2 RPCV500-160-AA 5 1250MCM 1600MCM 1113MCM 1431MCM 7 4 3/8 11 3/4 5/8 5/8 RPCV500-200-AA 5 1500MCM 2000MCM 1272MCM 1780MCM 3 3/4 4 1/2 8 7/8 5/8 5/8
288 230 kV Aluminum Bolted Couplers © 2011, AFL, all rights reserved. PP-3-00510, 1.16.11 Specifications are subject to change without notice. www.AFLglobal.com or 800-890-8878 230 kV Aluminum Bolted Couplers Material Aluminum Alloy Hardware Yellow anodized aluminum nuts, bolts, U-bolts and lockwashers. TYPE UPK-AA Reducing U-Bolt Pipe to Cable Coupler A U-bolt cable to pipe coupler. The variable U-bolt feature makes it possible for the connector for a given pipe size to accommodate several different cable sizes. W L A Ordering Information CATALOG NUMBER SPS CABLE RANGE DIMENSIONS IN INCHES BOLT SIZE U-BOLT SIZE MIN MAX A L W UPK50-13-AA 1/2 6STR 2/0STR 2 1/8 6 2 19/32 1/2 1/2 UPK50-21-AA 1/2 1STR 4/0STR 2 7/32 6 2 19/32 1/2 1/2 UPK50-30-AA 1/2 1/0STR 300MCM 2 5/16 6 1/4 2 19/32 1/2 1/2 UPK75-13-AA 3/4 6STR 2/0STR 2 1/8 6 1/4 2 19/32 1/2 1/2 UPK75-21-AA 3/4 1STR 4/0STR 2 732 6 1/4 2 13/16 1/2 1/2 UPK75-30-AA 3/4 1/0STR 300MCM 2 5/16 6 1/2 2 13/16 1/2 1/2 UPK75-50-AA 3/4 300MCM 500MCM 2 1/2 6 1/2 2 13/16 1/2 1/2 UPK100-13-AA 1 6STR 2/0STR 2 1/8 6 1/4 2 13/16 1/2 1/2 UPK100-21-AA 1 1STR 4/0STR 2 7/32 6 1/4 3 1/16 1/2 1/2 UPK100-30-AA 1 1/0STR 300MCM 2 5/16 6 1/2 3 1/16 1/2 1/2 UPK100-50-AA 1 300MCM 500MCM 2 1/2 6 1/2 3 1/16 1/2 1/2 UPK100-90-AA 1 500MCM 900MCM 2 25/32 6 1/2 3 1/16 1/2 1/2 UPK125-13-AA 1 1/4 6STR 2/0STR 2 1/8 6 5/8 3 1/16 1/2 1/2 UPK125-21-AA 1 1/4 1STR 4/0STR 2 7/32 6 5/8 3 13/32 1/2 1/2 UPK125-30-AA 1 1/4 1/0STR 300MCM 2 5/16 6 7/8 3 13/32 1/2 1/2 UPK125-50-AA 1 1/4 300MCM 500MCM 2 1/2 6 7/8 3 13/32 1/2 1/2 UPK125-90-AA 1 1/4 500MCM 900MCM 2 25/32 6 7/8 3 13/32 1/2 1/2 UPK125-100-AA 1 1/4 750MCM 1000MCM 2 27/32 7 1/8 3 13/32 1/2 1/2 UPK150-13-AA 1 1/2 6STR 2/0STR 2 1/8 6 3/8 3 21/32 1/2 1/2 UPK150-21-AA 1 1/2 1STR 4/0STR 2 7/32 6 5/8 3 21/32 1/2 1/2 UPK150-30-AA 1 1/2 1/0STR 300MCM 2 5/16 6 7/8 3 21/32 1/2 1/2 UPK150-50-AA 1 1/2 300MCM 500MCM 2 1/2 6 7/8 3 21/32 1/2 1/2 UPK150-90-AA 1 1/2 500MCM 900MCM 2 13/16 7 3 21/32 1/2 1/2 UPK150-100-AA 1 1/2 750MCM 1000MCM 2 27/32 7 1/8 3 21/32 1/2 1/2 UPK150-150-AA 1 1/2 1000MCM 1500MCM 3 1/2 7 5/8 3 21/32 1/2 5/8 UPK150-200-AA 1 1/2 1500MCM 2000MCM 3 11/16 7 7/8 3 21/32 1/2 5/8 UPK200-21-AA 2 1STR 4/0STR 2 7/32 6 7/8 4 1/8 1/2 1/2 UPK200-30-AA 2 1/0STR 300MCM 2 5/16 7 1/8 4 1/8 1/2 1/2 UPK200-50-AA 2 300MCM 500MCM 2 1/2 7 1/8 4 1/8 1/2 1/2 UPK200-90-AA 2 500MCM 900MCM 2 25/32 7 1/8 4 1/8 1/2 1/2 UPK200-100-AA 2 750MCM 1000MCM 2 27/32 7 3/8 4 1/8 1/2 1/2 UPK200-150-AA 2 1000MCM 1500MCM 3 1/2 7 5/8 4 1/8 1/2 5/8 UPK200-200-AA 2 1500MCM 2000MCM 3 11/16 7 7/8 4 1/8 1/2 5/8 UPK300-90-AA 3 500MCM 900MCM 2 35/32 7 1/4 5 1/4 1/2 1/2 UPK300-150-AA 3 1000MCM 1500MCM 3 1/2 9 1/4 5 5/8 5/8 5/8 UPK300-200-AA 3 1500MCM 2000MCM 3 1/2 8 7/8 5 1/2 5/8 5/8
Features:
- Aluminum alloy
- Anodized aluminum hardware
- Meets the standards of NEMA CC1
Applications:
- Rated for 230 kV
- Substation
- Aluminum bus pipe to aluminum cable
AFL bus pipe to cable couplers are designed to connect two conductors and carry the full current of the conductors.
230 kV Aluminum Compression Couplers,230 kV Aluminum Compression Tee Connectors,230 kV Aluminum Compression Tee Terminal Connectors,230 kV Aluminum Compression Terminal Connectors,230 kV Aluminum Welded Bus Pipe Couplers,230 kV Aluminum Welded Bus Pipe Elbows,230 kV Aluminum Welded Bus Pipe Supports,230 kV Aluminum Welded Bus Pipe Tee and Vee Connectors,230 kV Aluminum Welded Bus Pipe Terminal Connectors,230 kV Aluminum Welded Bus Pipe to Cable Couplers,230 kV Aluminum Welded Bus Pipe to Cable Tee,230 kV Aluminum Welded Cable Terminal,230 kV Aluminum Welded End Plugs,230 kV Aluminum Welded Grounding Rod,230 kV Aluminum Welded Pipe Taps
218

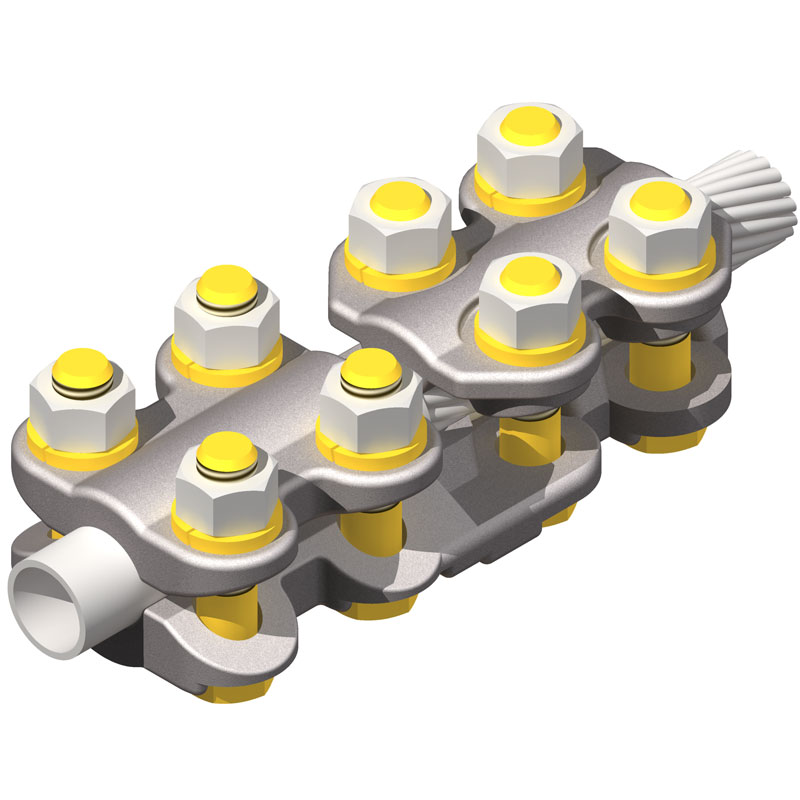

230 kV Aluminum Bolted Bus Pipe to Cable Couplers
Close
230 kV Aluminum Bolted Bus Pipe to Cable Couplers
Features:
- Aluminum alloy
- Anodized aluminum hardware
- Meets the standards of NEMA CC1
Applications:
- Rated for 230 kV
- Substation
- Aluminum bus pipe to aluminum cable
PRODUCT DESCRIPTION
AFL bus pipe to cable couplers are designed to connect two conductors and carry the full current of the conductors.
