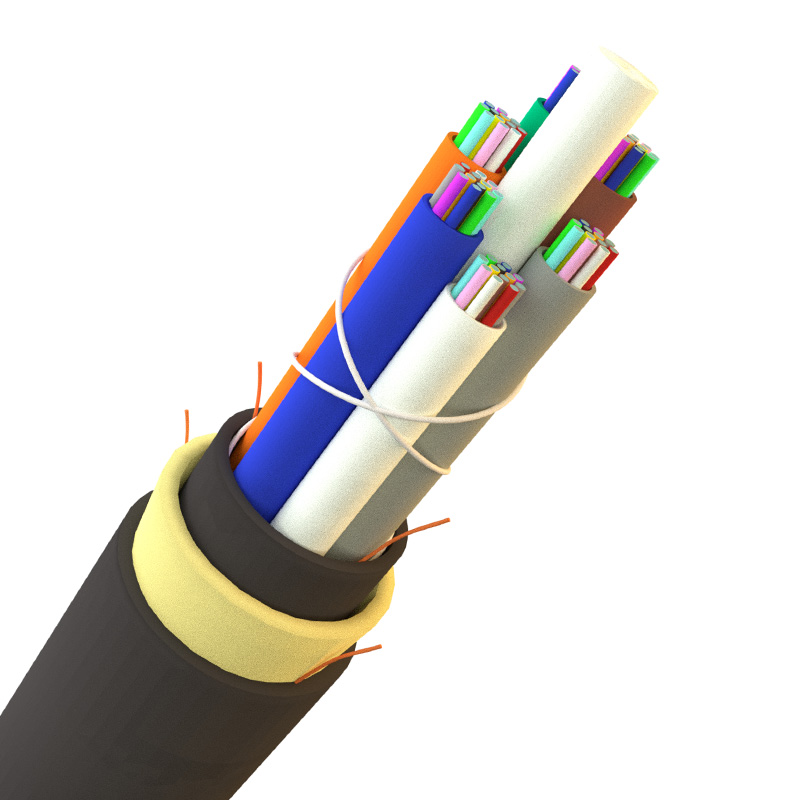

AFL ADSS-Kabel sind speziell für den Einsatz auf Hochspannungsfreileitungen mit Stahlgittertürmen oder Holz-, Beton- oder Stahlmasten konzipiert. .
d13cdb732adb4d86980a1b207d6081c9
www.AFLglobal.com 26 DESIGN FIBRE COUNT CROSS SECTION OD KG/KM SPAN* TEMP RANGE °C AD-72DJA6/3.5 2-72 12 115 75 -40 - 85 AD-72DJA6/09 2-72 13 134 200 -40 - 85 AD-72DJA6/30 2-72 15 178 660 -40 - 85 DESIGN FIBRE COUNT CROSS SECTION OD KG/KM SPAN* TEMP RANGE °C AD-72DJB6/3.5 74-144 15 174 60 -40 - 85 AD-72DJB6/09 74-144 15 174 180 -40 - 85 AD-72DJB6/30 74-144 17 224 570 -40 - 85 * Based on 380Pa wind, 12.5mm radial ice, density 915 @ -5C, 1% initial sag * Based on 380Pa wind, 12.5mm radial ice, density 915 @ -5C, 1% initial sag FEATURES AFL ADSS cables are specifically designed for use on overhead HV transmission and distribution lines with steel lattice towers or wooden, concrete or steel poles. LONG SPAN ADSS • Stranded loose tube design ensures that the fibres are always free from mechanical strain under the specified loading conditions • Double Jacket designs for medium to long span applications and moderate to heavy ice and wind loading conditions • No metallic or conductive components, allowing the live-line installation (subject to local regulation) • Torsionally-balanced aramid yarn strength elements provide stable cable design • UV-resistant polyethylene sheath is compatible with fittings from all major suppliers and is suitable for use to 12kV space potential • Custom designs for extremely long spans available • Track-resistant options are also available for use up to 25kV space potential AD SERIES Single-mode, multi-mode and non-zero dispersion-shifted fibre types are available on request
Merkmale:
- Die verseilte Bündeladerkonstruktion gewährleistet, dass die Fasern unter den vorgegebenen Belastungsbedingungen stets frei von mechanischer Belastung sind
- Doppelmantelkonstruktionen für Anwendungen mit mittlerer bis großer Spannweite und mäßiger bis starker Eis- und Windbelastung
- Keine metallischen oder leitenden Komponenten, was die Installation unter Spannung ermöglicht (vorbehaltlich lokaler Vorschriften)
- Torsionsfähig-ausgeglichene Aramidgarn-Festigkeitselemente sorgen für eine stabile Kabelkonstruktion
- Der UV-beständige Polyethylenmantel ist mit den Armaturen aller großen Anbieter kompatibel und eignet sich für den Einsatz bis 12 kV Raumpotential
- Kundenspezifische Designs für extrem lange Spannweiten verfügbar
- Für den Einsatz bis zu 25 kV Raumpotential sind auch bahnfeste Optionen erhältlich
Anwendungen:
- Verwendet für die Telekommunikation von Energieversorgern, Telekommunikationsunternehmen und privaten Netzwerkgruppen
- Entwickelt für die Installation auf Verteilungs- und Übertragungsleitungen
- Kann in unmittelbarer Nähe von Leitern installiert werden, wenn die Sicherheit ein Anliegen ist
- Geeignet fürunterirdische Anwendungen, wodurch die Notwendigkeit von Unterbrechungen minimiert wird
AFL ADSS-Kabel sind speziell für den Einsatz an Hochspannungs-Freileitungs- und -Verteilerleitungen mit Stahlgittermasten oder Holz-, Beton- oder Stahlmasten konzipiert.
