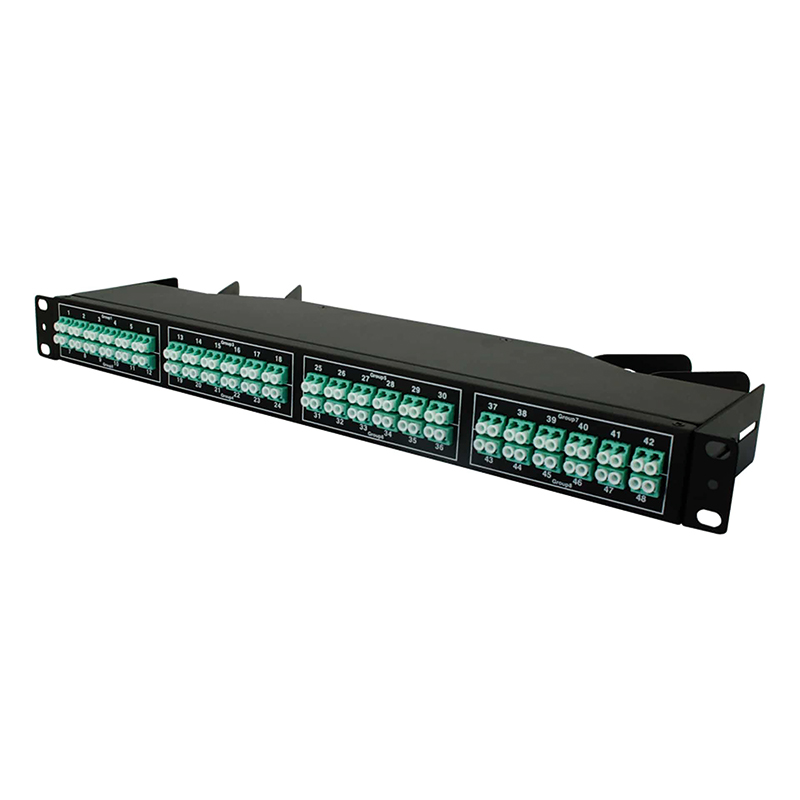

Die UltraSlim 1RU Panels bieten sichere Übergänge zwischen MPO und LC oder SC diskreten Steckerschnittstellen.
3338a02f342d4f6eb8c99a1d3d980eef
© 2021, AFL, all rights reserved. PP-2-00347, Revision 0, 4.7.2021 Specifications are subject to change without notice. AFLglobal.com | 800.235.3423 1 Optical Connectivity Fiber Management UltraSlim 1RU Panel BASE-12, 96 Fiber The UltraSlim 1RU Panels provide secure transitions between MPO and LC or SC discrete connector interfaces. They are used to interface MPO backbones with LC or SC patching and active equipment connections. The pre-populated panel allows rapid deployment of high-density data center infrastructure as well as improved troubleshooting and reconfiguration during moves, adds and changes. The shallow depth of the UltraSlim Panel makes it suitable for copper racking systems. The MPO UltraSlim Panels contain factory-controlled and tested MPO-LC/SC fanouts to deliver optical performance and reliability. Low loss MPO Premium and LC/SC Premium versions are offered featuring significantly improved low insertion losses for demanding low power budget, high-speed networks. Features • Available in OS1,OS2 and OM4 fiber types • Up to 8 MPO standard connectors • Multi-fiber connector rear entry ports • Front LC (SFF Data Center standard), SC discrete interface • Up to 96 fibers • Factory-terminated and tested • 19" rack mount • Rapid deployment, factory-terminated modular system saves installation and reconfiguration time during moves, adds and changes • Easy-open installation rear entry MPO ports guarantee easy cabling access and facilitates connection to MPO backbone trunk systems • Compact 1RU size, 11.7 cm depth, saves space and makes the panel compatible with copper racking system • MTP/MPO interface MPO components feature superior optical and mechanical properties • Optimized Performance Low loss MPO Elite, discrete premium connectors and OM4 fiber assures low insertion losses and power penalties in tight power budget, high-speed network environments. • High-density 1RU panel scales up to 96 discrete LC connectors and up to 8 MPO rear interfaces • Reliability – 100% tested – Combination of high-quality components and manufacturing quality control for product with the highest standards Applications • Data Communication Applications • Data Center Infrastructure • Storage Area Network – Fiber Channel • Emerging 40 and 100 Gbps Protocols
© 2021, AFL, all rights reserved. PP-2-00347, Revision 0, 4.7.2021 Specifications are subject to change without notice. AFLglobal.com | 800.235.3423 2 Optical Connectivity Fiber Management UltraSlim 1RU Panel BASE-12 with 96 Fibers Ordering Information Technical Drawings FRONT CONNECTOR REAR MPO/MTP CONNECTOR FIBER TYPE FIBER COUNT POLARITY US – LCD – MPM – OM4 – 96* – SCS MM OM1 84* B1 LCAD 09 72* B2 SCAD 60* 48 36 24 12 * For LC Connectors ** MTP US Conec MPO Connectors available on request. Add suffix “-US” to the end of part number. Example: US-LCD-MPM-OM4-96 is an UltraSlim 96 Fibers, MM OM4, MPO Prem(M)-LC Prem, 19”, Black Polarity A/C 482 mm 44 mm 117 mm 464 mm
© 2021, AFL, all rights reserved. PP-2-00347, Revision 0, 4.7.2021 Specifications are subject to change without notice. AFLglobal.com | 800.235.3423 3 Optical Connectivity Fiber Management Specifications PARAMETER VALUE Fiber Types OS1/OS2, OM3, OM4 (ISO/IEC 60793) Adapters MPO (IEC-61754-7 & EIA/TIA-604-5) Body Color: Black Polarity: Keyway up-Keyway down Body Color: Grey Polarity: Keyway up-Keyway up LC Duplex, SC Simplex, SC Duplex Body Color: Beige (MM), Aqua (MM), Blue (SM/UPC), Green (SM/APC) Connectors MPO (IEC-61754-7 & EIA/TIA-604-5) Boot Color: Black Body Sleeve Color: MM (Beige), MM Premium (Aqua), SM (Green), SM Premium (Yellow) LC (IEC 61754-20), SC (61754-4) Boot Color: White (MM and SM/UPC), Green (SM /APC) Housing Color: Beige (MM), Blue (SM), Green (SM/APC) Optical Performance CONNECTOR MATING INSERTION LOSS (IL) AVERAGE IL MAX RETURN LOSS MPO Premium (MM) 0.10 dB 0.35 dB N/A MPO (MM) 0.20 dB 0.60 dB N/A LC, SC Premium (MM) 0.08 dB 0.15 dB N/A LC, SC (MM) 0.15 dB 0.30 dB N/A MPO Premium (SM) 0.10 dB 0.35 dB >60 dB MPO (SM) 0.25 dB 0.75 dB >60 dB LC, SC Premium (MM) 0.12 dB 0.15 dB >55/65 dB* LC, SC (SM) 0.18 dB 0.30 dB >55/65 dB* *UPC/APC UltraSlim 1RU Panel BASE-12 with 96 Fibers Temperature Specifications TEMPERATURE RANGE OPERATING -20 °C to +60°C STORAGE -40 °C to +70°C Qualifications GOVERNING BODY STANDARD CODES COMPONENT IEC 61754-7 61754-7 61754-4 MPO Adapters and MPO Connectors LC Connectors SC Connectors EIA/TIA 604-5 MPO Adapters and MPO Connectors
Merkmale:
- Erhältlich in den Fasertypen OS1, OS2 und OM4
- Bis zu 8 MPO-Standardanschlüsse
- Rückseitige Anschlüsse für Mehrfaserstecker
- Front LC (SFF Data Center Standard), SC diskrete Schnittstelle
- Bis zu 96 Fasern
- Werkseitig konfektioniert und getestet
- 19"-Rack-Montage
- Schnelle Bereitstellung, werkseitig vorkonfektioniertes modulares System spart Zeit bei der Installation und Neukonfiguration bei Umzügen, Erweiterungen und Änderungen
- Einfach zu installierende MPO-Ports an der Rückseite garantieren einen einfachen Zugang zur Verkabelung und erleichtern den Anschluss an MPO-Backbone-Trunk-Systeme
- Kompakte 1RU-Größe, 11,7 cm Tiefe, spart Platz und macht das Panel kompatibel mit Kupfer-Racking-Systemen
Anwendungen:
- Datenkommunikationsanwendungen
- Infrastruktur für Rechenzentren
- Speicherbereichsnetz –
Fiber Channel - Aufkommende 40- und 100-Gbit/s-Protokolle
Die UltraSlim 1RU Panels bieten sichere Übergänge zwischen MPO und LC oder SC diskreten Steckerschnittstellen. Sie werden zur Verbindung von MPO-Backbones mit LC- oder SC-Patching und aktiven Geräteanschlüssen verwendet.
Das vorkonfigurierte Panel ermöglicht eine schnelle Bereitstellung einer hochdichten Rechenzentrumsinfrastruktur sowie eine verbesserte Fehlerbehebung und Neukonfiguration bei Umzügen, Erweiterungen und Änderungen. Die geringe Tiefe des UltraSlim-Panels macht es für Kupferregalsysteme geeignet.
Die MPO UltraSlim Panels enthalten werkseitig kontrollierte und getestete MPO-LC/SC Fanouts, um optische Leistung und Zuverlässigkeit zu gewährleisten. Die verlustarmen MPO-Premium- und LC/SC-Premium-Versionen bieten deutlich verbesserte, niedrige Einfügungsdämpfungen für anspruchsvolle Hochgeschwindigkeitsnetzwerke mit niedrigem Leistungsbudget.
