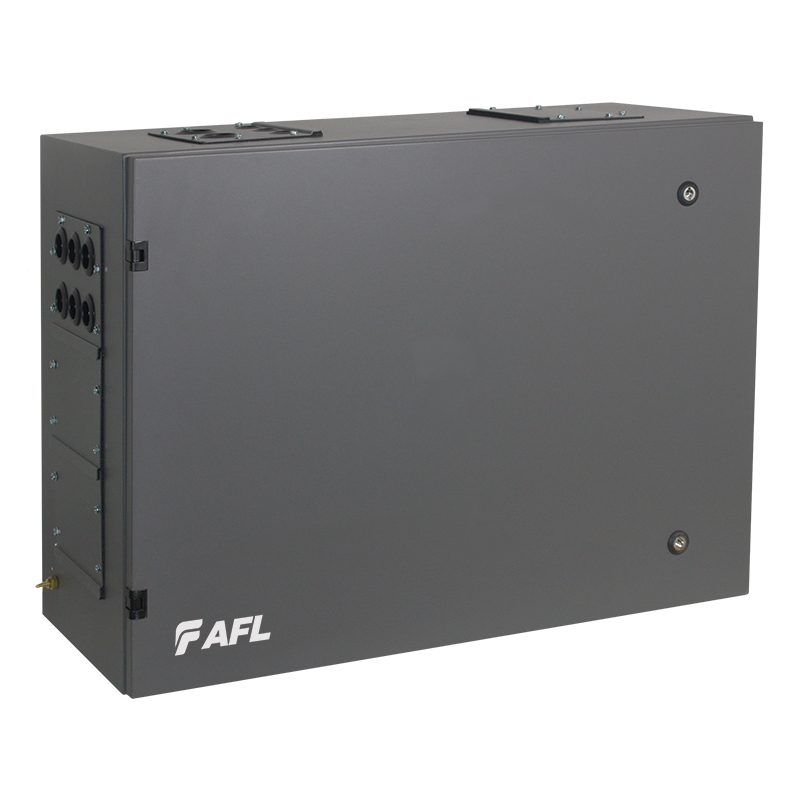

Optische Eingangsgehäuse bieten eine an der Wand montierte, nach NEMA 3 eingestufte Spleißlösung zum Verbinden einer großen Anzahl von Fasern an einem geschützten Konvergenzpunkt. Die robuste Stahlkonstruktion, die rostfreien Beschläge und die haltbare Pulverbeschichtung sorgen dafür, dass Ihre Spleiße über Jahre hinweg gut geschützt sind. Jedes Gehäuse wird mit einem Standard-Schlüssel/Schlüsselschloss und einer keilförmigen Wandhalterung geliefert.
115d6e6b799042119292444a65fbb951
© 2002, AFL, all rights reserved. PP-2-00067, Revision 9, 1.22.2024 Specifications are subject to change without notice. AFLglobal.com | 800.235.3423 1 Optical Connectivity Indoor Wall-mount Enclosures continued The Optical Entrance Enclosures (OEE) are designed to provide a convenient splicing and interconnection location for outside plant cabling entering a Central Office (CO), Controlled Environmental Vault (CEV) or customer location. Each unit is designed to allow the entrance and management of up to 60 cables for splicing and interconnecting. Cables from termination locations and the outside plant are easily installed and managed. Access to individual fiber splices and fiber bundles are made easy by splice tray and fiber management designs. LightLink Optical Entrance Enclosures Features • Manages multiple cable enter and exit facilities • Each fiber splice tray (sold separately) handles up to 48 single fusion or 144 mass fusion splices • Enclosures for indoor or outdoor applications • Internal ground bar and pass through ground lugs Accessories – Shingle Kits OEE-288/576 Optical Entrance Enclosures OEE-720/1440 Optical Entrance Enclosures Specifications PARAMETER VALUE Material Aluminum or steel Coatings Electrostatically applied, powder coat Color Granite Dimensions See Detail Drawings on following page
© 2002, AFL, all rights reserved. PP-2-00067, Revision 9, 1.22.2024 Specifications are subject to change without notice. AFLglobal.com | 800.235.3423 2 Optical Connectivity Indoor Wall-mount Enclosures LightLink Optical Entrance Enclosures OEE 288/576 OEE 720/1440 Dimensions continued Qualifications GOVERNING BODY STANDARD CODE NEMA Type 3
© 2002, AFL, all rights reserved. PP-2-00067, Revision 9, 1.22.2024 Specifications are subject to change without notice. AFLglobal.com | 800.235.3423 3 Optical Connectivity Indoor Wall-mount Enclosures Ordering Information DESCRIPTION MODEL NO. AFL NO. OPTICAL ENTRANCE ENCLOSURE 576 Single Fusion or 1728 Mass Fused Splice Capacity, up to 60 Cable Entry Ports Includes: (2) 6-Port Standard Shingles (each port accepts a 0.472-0.7089" Cable) (1) 5-Port Shingles (2 Ports accept a 0.708-0.988" cable, and 3 small Ports accept a cable 0.236-0.473") (4) Medium Sealing and Retention Kits (each supporting a 0.472-0.708"cable) (1) Large Sealing and Retention Kit (each supporting a 0.708-0.988" cable) (3) Metallic Cable Bonding Kits (1) Wall-Mount Hardware (1) OEE Locking Key OEE-288/576 911309-00-05 OPTICAL ENTRANCE ENCLOSURE 576 Single Fusion or 1728 Mass Fused Splice Capacity, up to 60 Cable Entry Ports Includes: (2) 6-Port Standard Shingles (each port accepts a 0.472-0.7089” Cable) (1) 5-Port Shingles (2 Ports accept a 0.708-0.988” cable, and 3 small Ports accept a cable 0.236-0.473”) (4) Medium Sealing and Retention Kits (each supporting a 0.472-0.708”cable) (1) Large Sealing and Retention Kit (each supporting a 0.708-0.988” cable) (3) Metallic Cable Bonding Kits (1) Wall-Mount Hardware (1) OEE Locking Key (6) OEE Fiber Splice Tray OEE-288/576-6T 912371-00-00 OPTICAL ENTRANCE ENCLOSURE 1440 Single Fusion or 4320 Mass Fused Splice Capacity, up to 60 Cable Entry Ports Includes: (2) 6-Port Standard Shingles (each port accepts a 0.472-0.7089" cable) (1) 5-Port Shingles (2 Ports accept a 0.708-0.988" cable, and 3 small Ports accept a cable 0.236-0.473") (4) Medium Sealing and Retention Kits (each supporting a 0.472-0.708" cable) (1) Large Sealing and Retention Kit (each supporting a 0.708-0.988" cable) (3) Metallic Cable Bonding Kits (1) Wall-Mount Hardware (1) OEE Locking Key OEE-720/1440 911275-00-05 OPTICAL ENTRANCE ENCLOSURE 1440 Single Fusion or 4320 Mass Fused Splice Capacity, up to 60 Cable Entry Ports Includes: (2) 6-Port Standard Shingles (each port accepts a 0.472-0.7089” cable) (1) 5-Port Shingles (2 Ports accept a 0.708-0.988” cable, and 3 small Ports accept a cable 0.236-0.473”) (4) Medium Sealing and Retention Kits (each supporting a 0.472-0.708” cable) (1) Large Sealing and Retention Kit (each supporting a 0.708-0.988” cable) (3) Metallic Cable Bonding Kits (1) Wall-Mount Hardware (1) OEE Locking Key (12) OEE Fiber Splice Tray OEE-7220/1440-12T 912372-00-00 LightLink Optical Entrance Enclosures continued
© 2002, AFL, all rights reserved. PP-2-00067, Revision 9, 1.22.2024 Specifications are subject to change without notice. AFLglobal.com | 800.235.3423 4 Optical Connectivity Indoor Wall-mount Enclosures Accessories DESCRIPTION MODEL NO. AFL NO. OEE Fiber Splice Tray STF-48 911442-00-00 Metallic Cable Bonding Kit MBK-1 911260-00-01 Work Shelf OEE-WS 911262-00-00 Cable Retention and Sealing Kit – Small (Accepts 0.236-0.473" O.D. Cable) CRSK236-473 911310-00-00 Cable Retention and Sealing Kit – Medium (Accepts 0.472-0.708" O.D. Cable, four included with OEE) CRSK472-708 911310-01-00 Cable Retention and Sealing Kit – Large (Accepts 0.708-0.988" O.D. Cable, one included with OEE) CRSK708-988 911310-02-00 Cable Retention and Sealing Kit – XLarge (Accepts 0.866-1.25" O.D. Cable) CRSK866-1250 911310-03-00 Cable Retention and Sealing Kit – XXLarge (Accepts 1.25-1.49" O.D. Cable) CRSK1250-1490 911310-04-00 Shingle Kit – Standard, 6-Ports (Accepts Six Cables From 0.472-0.708" O.D., two included with OEE) SK-STD 911261-00-00 Shingle Kit – Standard, 5-Ports (2) Large (0.708-0.988" O.D. Cable Ports) (3) Small (0.236-0.472" O.D. Cable Ports) (One Included with OEE) SK-LS 911261-01-00 Shingle Kit, Two X-Large, (2) Cable Ports (0.866-1.25" O.D.) SK-XL 911261-02-00 Shingle Kit, Two XX-Large, (2) Cable Ports (1.25-1.49" O.D.) SK-XXL 911261-03-00 Security Door Latch Key Only — 18295-00-00 Key Locking Kit for OEE, 1 lock* *2 required for OEE-288/576 *1 required for OEE-720/1440 OEE-LK 911428-00-00 Ground Bar Kit for OEE: additional internal ground bar OEE-GBK 911429-00-00 Cable Bonding Kit Cable Retention and Sealing Kit Work Shelf LightLink Optical Entrance Enclosures
Merkmale:
- Verwaltet mehrere Kabelein- und -ausgänge
- Jedes Spleißfach kann bis zu 48 Einzelschweißungen oder 144 Massenschweißungen verarbeiten
- Gehäuse für Innen- und Außenanwendungen nach NEMA 3
- Interne Erdungsschiene und Durchgangserdungslaschen
Anwendungen:
- Zentralbüro
- Kopfstelle
- Rechenzentrum
- Unterstation
- Tresorraum mit kontrollierter Umgebung (CEV)
- Standort des Kunden
Die Optical Entrance Enclosures (OEE) bieten eine wandmontierte, nach NEMA 3 eingestufte Spleißlösung, wenn es darum geht, eine große Anzahl von Fasern an einem geschützten oder ungeschützten Konvergenzpunkt zu verbinden. Der OEE kann als hochleistungsfähiger Glasfaser-Demarkationspunkt betrachtet werden, der typischerweise als Übergangspunkt in einer Zentrale, einem Headend, einem Datenzentrum, einem Umspannwerk/CEV oder einem anderen Kundenstandort für den Übergang von einem nicht flammwidrigen Kabel im Außenbereich zu einem flammwidrigen Kabel im Innenbereich dient. Das Gehäuse bietet eine adäquate und intuitiv gestaltete Möglichkeit zur Lagerung von Lose, um den Installationsprozess zu vereinfachen und zukünftige Rekonfigurationen zu ermöglichen. Starr montierte Teleskopspleißschalen (Schalen sind separat erhältlich) bieten individuellen Zugang zu jeder Spleißstelle/Gruppe von Spleißstellen, ohne dass Spleißschalen und Kabeldurchhang entstapelt oder neu konfiguriert werden müssen. Der OEE verwendet Schindelsätze, um die Verwaltung von bis zu 60 Kabeln (insgesamt) verschiedener Größen zu unterstützen, die in das Gehäuse ein- und ausgehen, und dichtet / hält jedes einzelne fest. Die Ganzstahlkonstruktion, die haltbare Pulverbeschichtung und die Beschläge aus rostfreiem Stahl sorgen für Zuverlässigkeit, während die robuste und flexible Wandbefestigung in Keilform und das serienmäßige Schloss mit Schlüssel für zusätzliche Sicherheit sorgen.
Optische Eingangsgehäuse sind in zwei Größen / Kapazitäten erhältlich:
- OEE 288/576 (12 Schalen) - bis zu 576F Einzelspleißung / 1728F Massenspleißung
- OEE 720/1440 (30 Schalen) - bis zu 1440F Einzelspleißung / 4320F Massenspleißung
