Die OFI-400 Serie ist ein robustes, handliches und einfach zu bedienendes Glasfasertestgerät, das zur Erkennung und Messung der Kernleistung optischer Signale auf Singlemode-Glasfasern entwickelt wurde, ohne den Datenverkehr auf der Faser zu stören. Das OFI 400 ist für den Einsatz mit 250µm, 900µm, Bändchen, 2 mm und 3mm ummantelten Glasfasern konzipiert und kalibriert.
f48ea596d6cc4060b2f10f38ad762862
1 Test & Inspection Fiber Identification OFI-400 Series Optical Fiber Identifiers AFLglobal.com | 800.235.3423 ©2021, AFL, all rights reserved. OFI4-00-2000 Revision AD, 2021-10-19 Specifications are subject to change without notice. AFL’s OFI-400 Optical Fiber Identifiers are rugged, hand-held, and easy-to-use fiber optic test instruments designed to detect and measure the core power levels of optical signals on single-mode optical fiber without disrupting traffic on that fiber. They are simply clamped onto a fiber and display the presence and direction of traffic, continuous test signals, and modulated test tones. This permits network personnel to easily and quickly identify a specific fiber without the risk of disrupting service. All of AFL’s optical light sources are Ideal companions to the OFI-400 family of optical fiber identifiers. No adapters to purchase, store, swap, or misplace: Each OFI-400 uses a unique optical head design featuring a two-position plunger that enables it to be used with 250 μm, 900 μm, and ribbon fiber or 2 mm and 3 mm jacketed fiber. Other brands of optical fiber identifiers require users to purchase, store and change optical plungers each time a different type of fiber is tested. Low insertion loss for in-service ID tasks: OFI-400’s optical heads induces a safe, repeatable macro-bend to the fiber that allows a small amount of light to escape for analysis. The insertion loss induced by the macro-bend is too small to affect the signal on the fiber and the integrity of the fiber is unaffected by the measurement process. Designed for the real world: The OFI-400 family are simple, easy-to-use tools that feature rugged, drop-proof construction - perfect for inside or outside plant use. Their ergonomically designed macro-bend trigger is comfortable to use and the integrated, backlit LCD display enables them to be used in dimly lit spaces. Each OFI-400 uses readily available 1.5 V AAA batteries which can power thousands of fiber tests before needing to be replaced. OFI-400 model: The OFI-400 is designed for use with a wide range of single-mode fibers including 250 μm (bare) coated, 900 μm buffered and ribbon fibers or 2 mm and 3 mm jacketed fibers. The OFI-400 is ideal for network personnel involved in installation, reconfiguration, restoration and maintenance tasks that involve bare, buffered, jacketed or ribbon fibers in outside plant pedestals, fiber cabinets, aerial enclosures and inside plant premises demarcation cabinets. The slim design of the OFI-400 head facilitates access in crowded splice trays. OFI-400C model: Designed specifically for use with 2 mm or 3 mm jacketed single-mode fibers, the OFI-400C is ideal for general purpose maintenance, configuration and installation tasks. The OFI-400C is functionally equivalent to the OFI-400 but includes an optical head design and a calibration scheme optimized for use with jacketed fiber. OFI-400HP model: The OFI-400HP is designed for use where high levels of optical power are present. This includes fibers carrying a single high- power signal, CWDM or DWDM signals with high total power levels, amplified optical signals, or pump lasers associated with EDFA or Raman amplifiers. When display reaches +23 dBm (200 mW) or greater, the OFI-400HP will display “High” warning indication. OFI-400 OFI-400C OFI-400HP Features • 5-year product warranty; 3-year recommended calibration interval • Rugged, hand-held, lightweight, and easy-to-use • Unique optical head with two-position plunger for use with all fiber types • Built-in power meter with Set Reference feature Applications • Live fiber detection to avoid technician-induced outages • Fiber identification and tracing with CW or tones • Core power measurements • Testing 250 μm, 900 μm, and ribbon fiber or 2 mm and 3 mm jacketed fiber
2 Test & Inspection Fiber Identification OFI-400 Series Optical Fiber Identifiers AFLglobal.com | 800.235.3423 ©2021, AFL, all rights reserved. OFI4-00-2000 Revision AD, 2021-10-19 Specifications are subject to change without notice. Notes: a. All specifications stated above are as measured at 25°C. b. 250 μm coated fiber parameters are specified with OFI plunger in the “250 / 900 / RIB” position. 2 mm / 3 mm jacketed fiber parameters are specified with OFI plunger in the “2 mm / 3 mm” position. c. CW is a light signal that is not modulated. Traffic is a light signal modulated by high speed user data. Tone is a light signal modulated into a nominal 50 % duty cycle square wave. d. Unless noted otherwise, all specifications are typical. Actual results can vary by several dB depending on fiber type, coating material, jacket color, jacket hardness, and other factors. e. SMF-28/28E. Specifications a DETECTABLE SIGNAL RANGE FIBER TYPE b PARAMETER TEST CONDITIONS c OFI-400 OFI-400C OFI-400HP 250 μm coated fiber (SMF-28 with 250 μm CPC6 coating) Minimum level detected, average power 1310 nm, CW, Tone, Traffic 1550 nm, CW, Tone, Traffic -45 dBm -50 dBm N/A N/A Insertion loss (typical) @ 1310 nm @ 1550 nm 0.6 dB 2.5 dB N/A N/A 3 mm jacketed fiber (SMF-28/28E with 250 μm CPC6 coating and 3 mm, yellow jacket) Minimum level detected, average power 1310 nm, CW, Tone, Traffic 1550 nm, CW, Traffic 1550 nm, Tone -30 dBm -33 dBm -33 dBm -35 dBm -40 dBm -40 dBm -30 dBm -40 dBm -35 dBm Insertion loss (typical) @ 1310 nm @ 1550 nm 1.0 dB 2.8 dB 1.0 dB 2.8 dB 0.2 to 0.5 dB 0.8 to 1.3 dB GENERAL SPECIFICATIONS ALL OFI-400 MODELS User Interface Multi 7 segment LCD; 3 LEDs; 1 piezo buzzer Power 2 x 1.5 V AAA alkaline Battery Life >10,000 operations typical Operation Temperature -5°C to 50°C 95 % RH (Non-condensing) Storage Temperature -30°C to +60°C 95 % RH (Non-condensing) Dimensions (H x W x D) 21.5 x 3.8 x 2.8 cm (8.5 x 1.5 x 1.1 in) Weight 168 g (6 oz) OPTICAL SPECIFICATIONS D OFI-400 OFI-400C OFI-400HP Calibrated Fiber and Wavelength 250 μm @ 1550 nm (SMF-28/28E) 3 mm @ 1550 nm (SMF-28/28E) Working Fiber Size 250 μm, 900 μm, ribbon, 2 mm and 3 mm jacketed 2 mm and 3 mm jacketed Core Power Measurement Range e +13 to -50 dBm @ 1550 nm, 250 μm +13 to -40 dBm @ 1550 nm, 3 mm +33 to -40 dBm @ 1550 nm, 3 mm Detector Type InGaAs Wavelength Range 800 - 1700 nm Measurement Units dBm, dB Fiber Stress <100 kPSI max Tone Detection 270, 330, 1000, 2000 Hz (±5 %)
3 Test & Inspection Fiber Identification OFI-400 Series Optical Fiber Identifiers AFLglobal.com | 800.235.3423 ©2021, AFL, all rights reserved. OFI4-00-2000 Revision AD, 2021-10-19 Specifications are subject to change without notice. Ordering Information All OFI-400 products include a user’s guide, 2 AAA batteries and a soft carry case. Each carries a 5-year warranty and a 3-year recommended calibration interval. INCLUDES AFL NO. Users guide, 2 AAA batteries, soft carry case OFI-400 Users guide, 2 AAA batteries, soft carry case OFI-400C Users guide, 2 AAA batteries, soft carry case OFI-400HP Qualificati ons CATEGORY REGULATION/STANDARD QUALIFICATION CE Marking EU Compliant to relevant EU Directives on health, safety, and environmental protection, and certified with CE marking Safety /EMC /EMI IEC Compliant to IEC 61010-1 for safety requirements for electrical equipment EN Compliant to EN 61010-1 for safety requirements for electrical equipment IEC Compliant to IEC 61326-1 for EMC requirements for electrical equipment EN Compliant to EN 61326-1 for EMC requirements for electrical equipment EN Compliant to EN 55011 for EMC requirements for industrial, scientific and medical equipment RoHS EU Compliant to EU regulations Directive 2011/65/EU (RoHS 2) and Directive 2015/863 (RoHS 3) Contact Sales@AFLglobal.com to schedule a demonstration or learn how to buy. Visit www.AFLglobal.com/Test to learn more about Optical Fiber Identifiers. International Sales and Service Contact Information available at www.AFLglobal.com/Test/Contacts Recommended Products FlexScan ® FS300 (quad) and FS200 (single-mode) OTDRs • SmartAuto ® 1-button automated testing for fast results • LinkMap ® color-coded icons for easy troubleshooting • FleXpress ® mode (FS200) completes OTDR test in <5 seconds! • Integrated Source, Power Meter and VFL Optical Light Sources • Encircled Flux Compliant • 5-Year Product Warranty • Integrated LED and Laser light sources FS200 FS300 OLS4 OLS2-Dual
Merkmale:
- 5 Jahre Produktgarantie; empfohlenes Kalibrierungsintervall 3 Jahre
- 2-Positionen-Kolben für die Verwendung mit vielen Fasertypen
- Detektiert Richtungsverkehr, CW und 270, 330, 1000 und 2000 Hz Töne
- Geringe Einfügungsdämpfung
Anwendungen:
- Live-Erkennung von Fasern vermeidet technisch bedingte Ausfälle; Kernleistungsmessungen
- Identifizierung und Verfolgung von Fasern mit CW oder Tönen
- Identifizierung von Hochleistungsfasern in Schaltkreisen (OFI-400HP)
- Zur Verwendung mit 2mm und 3mm ummantelten Fasern (OFI-400C)
OFI-400 Serie Optischer Faseridentifikator

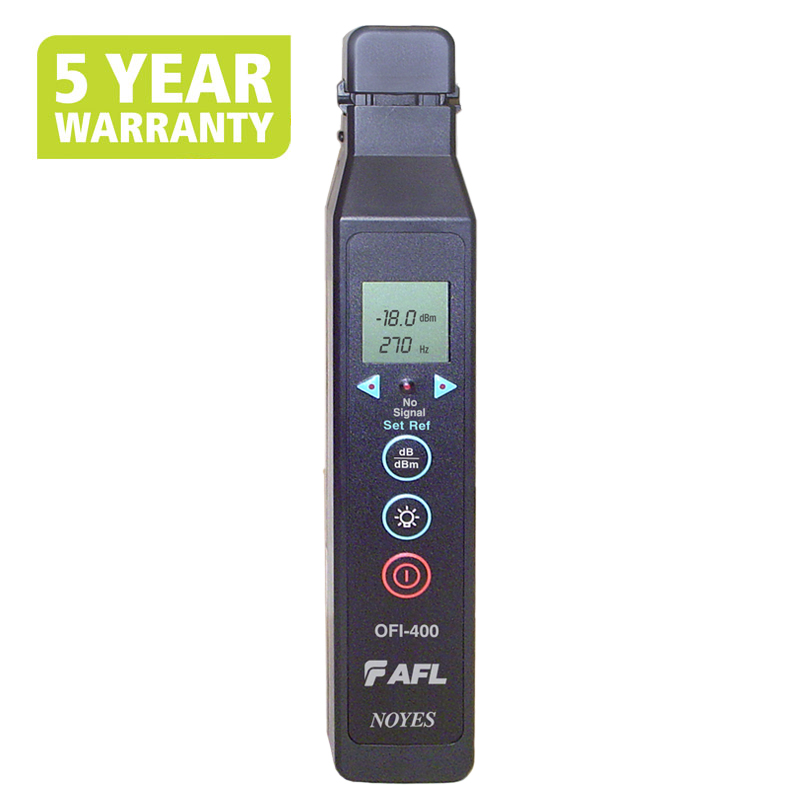

Robustes, handliches und einfach zu bedienendes Glasfasertestgerät zur Erkennung und Messung der Kernleistung von optischen Signalen auf Singlemode-Glasfasern, ohne den Verkehr auf der Faser zu unterbrechen. Das OFI-400 wird einfach auf eine Faser geklemmt und zeigt das Vorhandensein und die Richtung von Verkehr, CW-Signalen und 270, 330, 1000 und 2000 Hz Testtönen an. Es ermöglicht dem technischen Personal die eindeutige Identifizierung einer bestimmten Faser und eliminiert das Risiko einer versehentlichen Unterbrechung des Ertragsdienstes. AFL OLS7, OLS2, CSS1-SM und optische Lichtquellen sind ideale Begleiter für das OFI-400.
KEINE ADAPTER ZU KAUFEN, ZU LAGERN, ZU TAUSCHEN ODER ZU VERLEGEN
Das OFI-400 verwendet ein einzigartiges optisches Kopfdesign mit einem 2-Positionen-Kolben, der es ermöglicht, das Gerät mit 250µm, 900µm und Bändchenfasern oder 2mm und 3mm ummantelten Fasern zu verwenden. Bei anderen Marken von Lichtwellenleiter-Identifizierern muss der Benutzer jedes Mal, wenn ein anderer Fasertyp getestet wird, den optischen Stößel kaufen, lagern und austauschen .
Der optische Kopf OFI-400 erzeugt eine sichere, wiederholbare Makrokrümmung der Faser, die einen kleinen Teil des Lichts zur Analyse entweichen lässt. Dank der Konstruktion des optischen Kopfes ist die durch die Makrokrümmung verursachte Einfügedämpfung zu gering, um das Signal auf der Faser zu beeinträchtigen, und die Integrität der Faser wird durch den Messprozess nicht beeinträchtigt.
Die AFL OFI-400 Instrumente sind so konzipiert, dass sie einfach, benutzerfreundlich und zuverlässig sind. Jeder verfügt über einen ergonomisch gestalteten Makro-Biegeauslöser, der bequem zu bedienen ist. Ein integriertes, hintergrundbeleuchtetes Display ermöglicht den Einsatz des OFI-400 auch in schwach beleuchteten Räumen. Das OFI-400
wird mit 2 1,5-V-AAA-Batterien betrieben und kann Tausende von Fasertests durchführen, bevor die Batterien ausgetauscht werden müssen.
WICHTIGE SPEZIFIKATIONEN:
OFI-400
- Einfügungsdämpfung:
0.8 dB @ 1310nm - Erkennungsempfindlichkeit: -45 dBm @1310 nm, 250 µm Faser
Leistung Messung: +13 bis -50 dBm @1550 nm, 250 µm Faser OFI-400C - Einfügungsdämpfung: 1.0 dB @ 1310nm
Detektionsempfindlichkeit: -40 dBm @1550 nm, 3 mm Faser Leistung Messung: +13 bis -40 dBm @1550 nm, 3 mm Faser
OFI-400HP
- Einfügungsdämpfung: 0.5 dB @ 1310 nm
- Detektionsempfindlichkeit: -40 dBm @1550 nm, 3 mm Faser
- Leistung Messung: +33 bis -40 dBm @1550 nm, 3 mm Faser
BESTELLINFORMATIONEN
| |
Modell | Beschreibung OFI-400 OFI-400, 2 x AAA-Batterien, Kurzanleitung, Soft Case OFI-400C OFI-400C, 2 x AAA-Batterien, Kurzanleitung, Softtasche | | | OFI-400HP | OFI-400HP, 2 x AAA-Batterien, Kurzanleitung, Soft-Casee | | | |
OFI 200D Optischer Faseridentifikator | AFL EMEA Germany,OFI-BIPM- und OFI-BIPMe-Glasfaseridentifikatoren | AFL EMEA Deutschland,MFIS Mehrfaser-Identifikationssystem | AFL EMEA Germany,MT Tracer 12Fiber VFL und Anzeige | AFL EMEA Germany,VFI4 Visueller Fehleridentifizierer fr Glasfasernetzwe | AFL EMEA Germany
