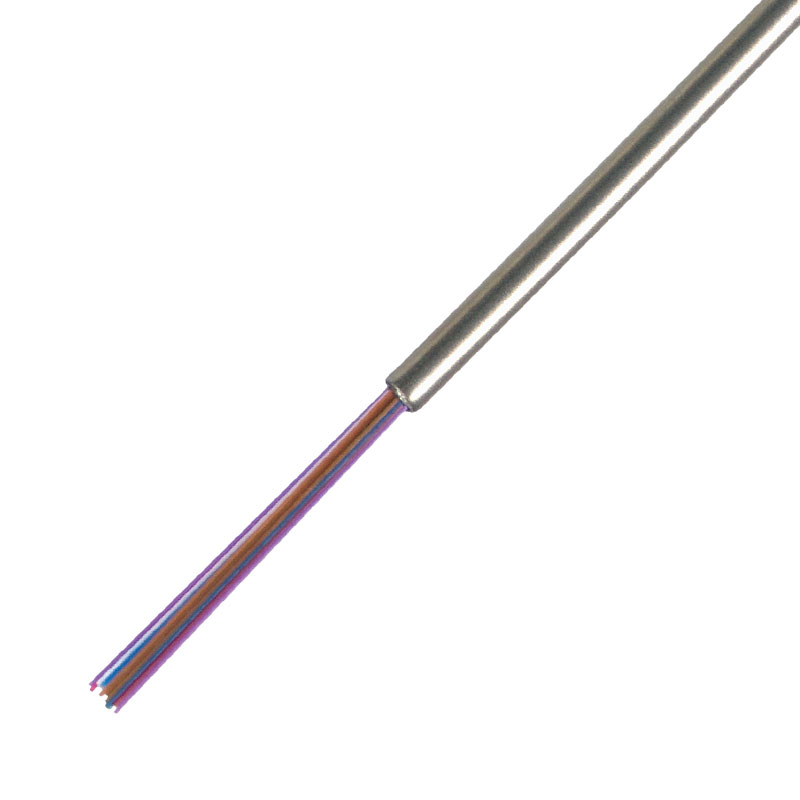

Como inventor y propietario de la tecnología para la colocación de fibras ópticas en tubos de acero inoxidable, AFL ofrece una gama de tamaños de tubos y recuentos de fibras para una variedad de aplicaciones.
0a95c8215c6744879882fb9c81d6acc8
1 SPECIALTY FIBER OPTIC CABLE Specialty Fiber Optic Cable © 2002, AFL, all rights reserved. PP-1-00021, Revision 6, 11.5.2020 Specifications are subject to change without notice. AFLglobal.com | 800.235.3423 Stainless Steel Fiber Optic Tubes As the inventor and owner of the technology for placing optical fibers into stainless steel tubes, AFL offers a range of tube sizes and fiber counts for a variety of applications. Each tube is flooded with a thixotropic filling compound and hermetically sealed to protect the enclosed fibers from environmental degradation. This product is sometimes referred to as FIST (Fiber in Steel Tube) or FIMT (Fiber in Metal Tube). Jacket Options AFL can encapsulate any of our stainless steel tubes with any of the following polymers: • Hytrel ™ • Santoprene ™ • Polyethylene • Polypropylene • Nylon • PVDF Specifications (without jacketing) OPTION NUMBER MAXIMUM FIBER COUNT OUTSIDE DIAMETER inches (mm) INSIDE DIAMETER inches (mm) WALL THICKNESS inches (mm) 1 3 0.046 (1.17) 0.036 (0.91) 0.005 (0.127) 2 4 0.052 (1.32) 0.042 (1.07) 0.005 (0.127) 3 4 0.055 (1.40) 0.039 (1.00) 0.008 (0.200) 4 6 0.065 (1.65) 0.049 (1.25) 0.008 (0.200) 5 6 0.071 (1.80) 0.055 (1.40) 0.008 (0.200) 6 8 0.074 (1.88) 0.058 (1.47) 0.008 (0.200) 7 8 0.078 (1.98) 0.062 (1.57) 0.008 (0.200) 8 8 0.079 (2.00) 0.063 (1.60) 0.008 (0.200) 9 12 0.092 (2.33) 0.076 (1.93) 0.008 (0.200) 10 16 0.094 (2.38) 0.078 (1.98) 0.008 (0.200) 11 16 0.095 (2.40) 0.079 (2.00) 0.008 (0.200) 12 16 0.098 (2.49) 0.082 (2.08) 0.008 (0.200) 13 16 0.106 (2.69) 0.090 (2.29) 0.008 (0.200) 14 24 0.118 (3.00) 0.102 (2.60) 0.008 (0.200) 15 36 0.125 (3.20) 0.109 (2.80) 0.008 (0.200) 16 48 0.134 (3.40) 0.119 (3.00) 0.008 (0.200) 17 60 0.142 (3.60) 0.126 (3.20) 0.008 (0.200) 18 72 0.150 (3.80) 0.134 (3.40) 0.008 (0.200) 19 72 0.156 (3.96) 0.140 (3.56) 0.008 (0.200) 20 72 0.158 (4.00) 0.142 (3.60) 0.008 (0.200) 21 72 0.165 (4.20) 0.150 (3.80) 0.008 (0.200) 22 96 0.189 (4.80) 0.165 (4.20) 0.012 (0.300) Available in Stainless Steel 304, 316 and Incoloy 825. Others sizes and materials available on request. Applications • Umbilical Cables • Downhole Cables for Oil & Gas • Towed Arrays • High Temperature Cables • Hybrid Cables • Sensor Cable • OPGW Stainless Steel Tube Outer Jacket Fiber Cable Components
Aplicaciones:
- Cables umbilicales
- Cables de fondo de pozo para petróleo &
Gas - Arreglos remolcados
- Cables de alta temperatura
- Cables híbridos
- Cables para sensores
- OPGW
Como inventor y propietario de la tecnología para colocar fibras ópticas en tubos de acero inoxidable, AFL ofrece una gama de tamaños de tubos y recuentos de fibras para una variedad de aplicaciones. Cada tubo se inunda con un compuesto de relleno tixotrópico y se sella herméticamente para proteger las fibras encerradas de la degradación ambiental.
Este producto se denomina a veces FIST (Fiber in Steel Tube) o FIMT (Fiber in Metal Tube).
