El diseño del producto integra fibra monomodo con 200 µm de búfer que permite reducir el diámetro de los cables en comparación con los microcables OSP tradicionales.
c771d8bd757f4ddf9d5c2f2cc7963954
1 AFLglobal.com 1 (800) 866-7385 © 2024, AFL, all rights reserved. PP-1-00136, Revision 15, 3.7.2025 Specifications are subject to change without notice. Fiber Optic Cable 1 Applications • Long-haul, Local Loop FTTx, Campus Backbone connections for 10G, 40G and 100G network transmission speeds • Air-jetted into bundled micro-ducts • Congested pathway over-ride installations Features • Build America/Buy America options available • 24 to 432 fibers • Robust, kink-resistant buffer tubes reduce time and handling issues associated with enclosure build-outs • Low-friction jacketing system allows for longer jetting distances • Designed for use in bundled micro-duct pathways allowing for future, optical circuit additions The product design integrates 200 μm buffered single-mode fiber which allows for reduced diameter cables compared to traditional OSP micro-cables. The foundation of the design is the multi-fiber-set, gel-filled buffer tube construction. The kink-resistant buffer tube contains multiple 12-fiber sets of color-coded fibers. Each set within the buffer tube is grouped using dual color-coded binder threads. The dry-blocked core is made up of six buffer tubes SZ-stranded around a central strength member. The low-friction, high- strength overall jacketing system protects the cable-core while providing an optimized cable package supporting high-speed, long-distance jetting performance. The LM200-Series is the right choice for use in bundled micro- duct pathways allowing for future, incremental cable additions as network circuits and bandwidth requirements increase. LM200-Series OSP MicroCore ® Cable Polyethylene Jacket Core Binders Buffer Tubes Ripcords Optical Fiber Central Strength Member WB Binders Cable Components continued
2 AFLglobal.com 1 (800) 866-7385 © 2024, AFL, all rights reserved. PP-1-00136, Revision 15, 3.7.2025 Specifications are subject to change without notice. Fiber Optic Cable 2 Premise Cable Temperature Specifications Temperature Range Operation -30°C to +70°C Storage -30°C to +70°C Installation -10°C to +60°C Recommended Products Description AFL No. Apex ® X-2 Sealed Splice Closure Refer to spec sheet for AFL No. Apex ® X-2S Sealed Splice Closure Refer to spec sheet for AFL No. Poli-MOD ® Patch and Splice Module Refer to spec sheet for AFL No. FUSEConnect ® MPO Splice-on Connectors Refer to spec sheet for AFL No. FUSEConnect ® Field-installable Splice-on Connectors Refer to spec sheet for AFL No. Contact AFL for further details. LM200-Series OSP MicroCore ® Cable Standard Packaging Details Fiber Count Reel Dimensions (Flange x Width) Standard Reel Length Reel Weight Typical Total Weight 24-288 48 x 36 in. 19,000 ft (5,791 m) 140 lbs (64 kg) 1,100 lbs (500 kg) 432 58 x 38 in. 19,000 ft (5,791 m) 435 lbs (197 kg) 1,900 lbs (862 kg) Qualifications Governing Body Standard Code Component ANSI/ICEA S-122-744 Cable TIA 598-D Fiber Mechanical Data AFL No. Fiber Count No. of Tubes Nominal Diameter Min. Microduct Inner Diameter Nominal Weight Maximum Tensile Load Minimum Bend Radius lbs (N) Inches (cm) Fibers/Number of Tubes*** Inches (mm) Inches (mm) lbs/1,000 ft (kg/km) Short Term Long Term Short Term Long Term LM024xO6101NS** 24 1-24 (5 fillers) 0.248 (6.3) 0.315 (8) 21 (31) 200 (890) 60 (267) 5 (13) 4 (10) LM048xO6101NS** 48 2-24 (4 fillers) 0.248 (6.3) 0.315 (8) 22 (33) 200 (890) 60 (267) 5 (13) 4 (10) LM072xO6101NS** 72 3-24 (3 fillers) 0.248 (6.3) 0.315 (8) 23 (34) 200 (890) 60 (267) 5 (13) 4 (10) LM096xO6101NS** 96 4-24 (2 fillers) 0.248 (6.3) 0.315 (8) 24 (36) 200 (890) 60 (267) 5 (13) 4 (10) LM144xO6101NS** 144 6-24 0.248 (6.3) 0.315 (8) 26 (39) 200 (890) 60 (267) 5 (13) 4 (10) LM288xR6101NS** 288 6-48 0.319 (8.1) 0.394 (10) 43 (65) 300 (1334) 90 (400) 6.5 (17) 5 (13) LM432xT6101NS** 432 6-72 0.409 (10.4) 0.512 (13) 70 (104) 300 (1334) 90 (400) 8.5 (21) 6.5 (16) Note: Diameter and weight subject to change without notice * Fiber Types - Replace “x” in AFL number with number in the Fiber Specifications table below. ** For BABA-Compliant Part Number, add “-B” to end of part number. *** Fibers are arranged in 12-fiber sets identified by colored binder threads. For fiber identification details click here. Optical Fiber Specifications Fiber Type “X” Standard Mode Field Diameter Attenuation 1300 nm 1550 nm 200 μm Single-mode BC ITU-T G.652D/657.A1 9.2 um nominal 0.35 0.25 Corning 200 μm Single-mode BA ITU-T G.652D/657.A1 9.2 um nominal 0.35 0.25 BABA-Compliant 200 μm Single-mode BS ITU-T G.652D/657.A1 9.2 um nominal 0.35 0.25
Características:
- De 24 a 432 fibras
- Los robustos tubos amortiguadores resistentes a las torceduras reducen el tiempo y los problemas de manipulación asociados a la construcción de armarios
- El sistema de revestimiento de baja fricción permite distancias de chorro más largas
- Diseñado para su uso en vías de microconductos agrupados, lo que permite añadir circuitos ópticos en el futuro
- La opción de tono incluye un cable de cobre de baja resistencia que permite localizar el cable/la vía con dispositivos detectores electromagnéticos estándar
Aplicaciones:
- Conexiones de larga distancia, de bucle local FTTx y de backbone de campus para velocidades de transmisión de red de 10G, 40G y 100G
- Chorro de aire en microconductos agrupados
- Instalaciones de sobrecarga de vías congestionadas

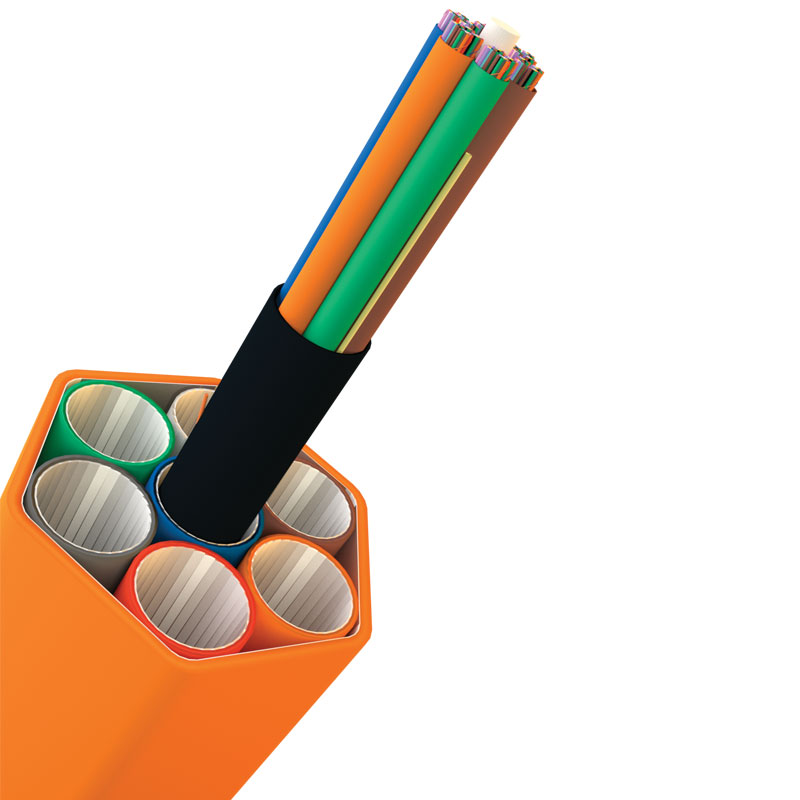

El diseño del producto integra 200 μm de fibra monomodo tamponada que permite reducir el diámetro de los cables en comparación con los microcables OSP tradicionales. La base del diseño es la construcción del tubo amortiguador con múltiples fibras y relleno de gel. El tubo tampón resistente al doblado contiene múltiples juegos de 12 fibras codificadas por colores. Cada juego dentro del tubo tampón se agrupa utilizando hilos de unión de doble color. El núcleo bloqueado en seco se compone de seis tubos amortiguadores trenzados en SZ alrededor de un elemento de resistencia central. El sistema de revestimiento general de baja fricción y alta resistencia protege el núcleo del cable al tiempo que proporciona un paquete de cables optimizado que admite un rendimiento de chorro de alta velocidad y larga distancia. La serie LM200 es la elección adecuada para su uso en vías de microconductos agrupados, lo que permite añadir cables en el futuro a medida que aumentan los requisitos de los circuitos de red y del ancho de banda.
