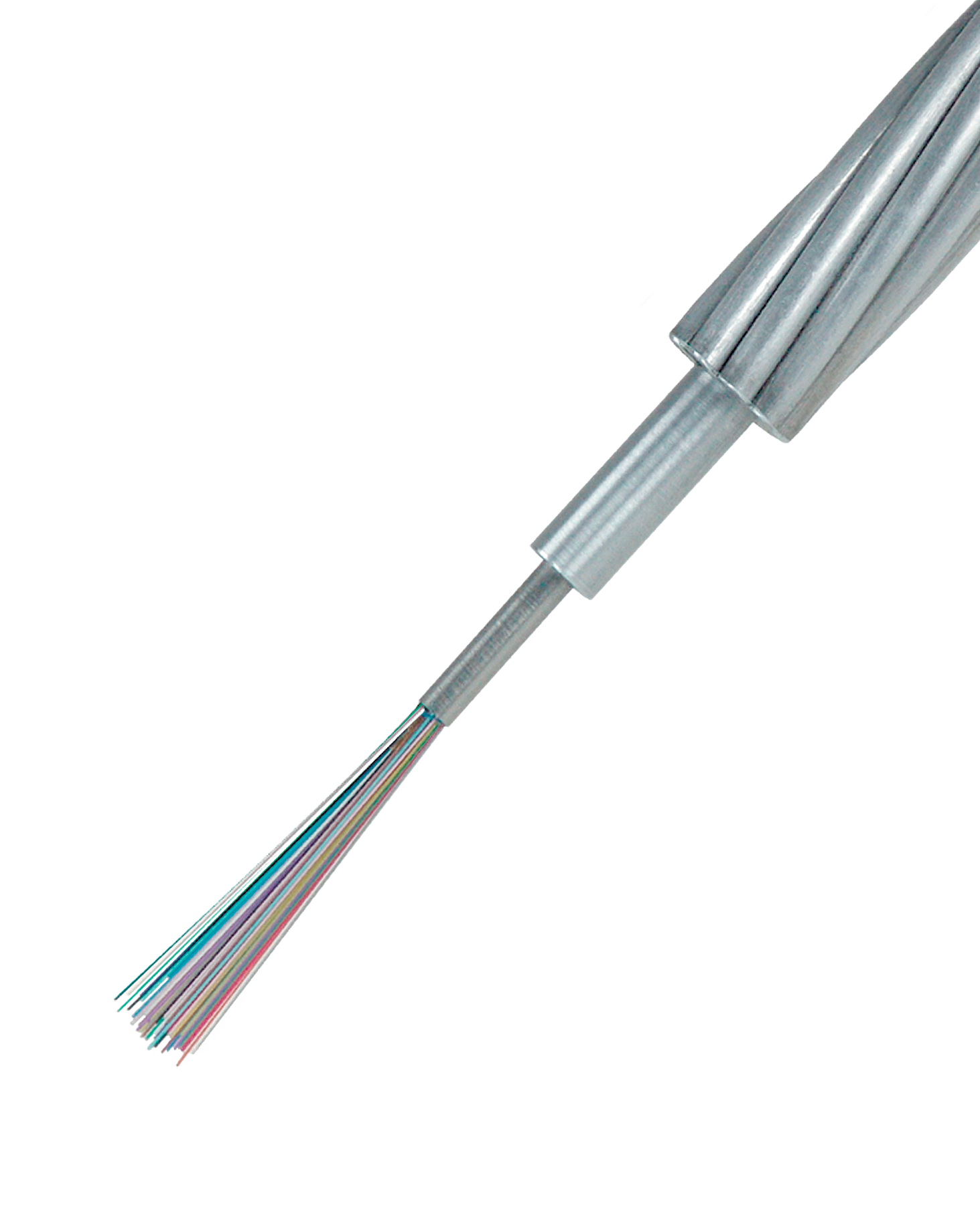

Le câble optique MiniCore abrite et protège les fibres optiques dans un tube central en acier inoxydable rempli de gel. Des fils en acier plaqué aluminium et en alliage d'aluminium sont toronnés autour de l'élément central en une ou plusieurs couches.
d9ba99d035aa476ebbb0feffdedb08cd
www.AFLglobal.com 10 MINICORE OPGW MiniCore optical cable houses and protects the optical fibres within a central gel-filled stainless steel tube. Aluminium-clad steel and aluminium alloy wires are stranded around the central element in single or multiple layers. • Optical fibres placed in central stainless steel tube • Fibre counts up to 96 • Stainless steel tube is gel filled for water resistance and shock absorption • Compact design with good diameter/cross section relation • Fully metallic design • Available as single or multi-layer design Operating - 40ºC to + 85ºC Storage - 40ºC to + 85ºC Installation - 30ºC to + 50ºC FEATURES TEMPERATURE CABLE COMPONENTS Aluminium alloy wire Stainless steel tube with optical fibres Aluminium-clad steel wire TYPICAL SINGLE LAYER DESIGN OPGW TYPE MAXIMUM FIBRE COUNT CROSS SECTION DIAMETER ( mm ) RTS ( k N) WEIGHT ( kg/km ) SHORT CURRENT k A (20-200°C, 1 s ) ASLH-D(S)b 24 SMF (27SA 34 - 3.2) 30 8.3 35.3 229 3.3 ASLH-D(S)b 48 SMF (27SA 58 - 5.3) 48 10.5 59.2 374 5.3 ASLH-D(S)b 48 SMF (27SA 75 - 6.9) 72 12.0 77.4 490 6.9 ASLH-D(S)b 48 SMF (AL3 / A20SA 29/29 - 5.3) 48 10.5 43.3 300 5.3 ASLH-D(S)b 48 SMF (AL4 / 27SA 31/31 - 5.8) 48 10.8 40.9 296 5.8 ASLH-D(S)b 48 SMF (AL3 / A20SA 33/33 - 6.0) 60 11.3 49.1 345 6.0
www.AFLglobal.com 11 OPGW TYPE MAXIMUM FIBRE COUNT CROSS SECTION DIAMETER ( mm ) RTS (k N) WEIGHT ( kg/km ) SHORT CURRENT k A (20-200°C, 1 s) ASLH-D(S)bb 48 SMF (AL3 / A20SA 96/29 - 12.1) 48 15.0 64.8 494 12.1 ASLH-D(S)bb 48 SMF (AL3 / A20SA 120/35 - 15.1) 72 16.7 80.4 614 15.1 ASLH-D(S)bb 48 SMF (AL4 / A20SA 63/39 - 9.2) 48 13.6 70.2 468 9.2 ASLH-D(S)bb 96 SMF (AL4 / A20SA 65/39 - 9.4) 96 14.0 70.8 493 9.4 ASLH-D(S)bb 48 SMF (AL4 / A20SA 78/82 - 13.4) 48 16.8 120.7 806 13.4 ASLH-D(S)bb 96 SMF (AL4 / A20SA 78/76 - 13.0) 96 16.8 120.3 782 13.0 ASLH-D(S)bb 48 SMF (AL4 / A20SA 201/25 - 23.2) 72 20.0 90.7 774 23.2 ASLH-D(S)bb 48 SMF (AL3 / A20SA 92/49 - 12.9) 72 16.0 90.1 632 12.9 ASLH-D(S)bb 48 SMF (AL3 / A20SA 122/61 - 16.9) 48 18.0 109.7 785 16.9 ASLH-D(S)bb 48 SMF (AL3 / A20SA 208/42 - 24.9) 72 21.0 107.9 906 24.9 OPGW TYPE MAXIMUM FIBRE COUNT CROSS SECTION DIAMETER ( mm ) RTS ( k N) WEIGHT ( kg/km ) SHORT CURRENT k A (20-200°C, 1 s ) ASLH-D(S)b 72 SMF (AL4 / 27SA 38/38 - 7.2) 72 12.0 50.6 367 7.2 ASLH-D(S)b 96 SMF (AL3 / A20SA 25/25 - 4.5) 96 10.2 38.6 278 4.5 MINICORE OPGW ASLH-D(S)b 96 SMF (27SA 51 - 4.3) 96 10.4 52.4 355 4.3 ASLH-D(S)b 96 SMF (A20SA 67 - 5.2) 96 11.6 81.3 498 5.2 TYPICAL SINGLE LAYER DESIGNS TYPICAL DOUBLE LAYER DESIGNS
Caractéristiques :
- Optique fibres placées dans un tube central en acier inoxydable
- Fibre compte jusqu'à 96
- Le tube en acier inoxydable est rempli de gel pour résister à l'eau et absorber les chocs.
- Conception compacte avec un bon rapport diamètre/section transversale
- Conception entièrement métallique
- Disponible en version monocouche ou multicouche
Les applications:
- Utilisé par les services publics d'électricité sur les lignes de transmission à la place du fil de terre traditionnel.
- Pour les applications de mise à niveau où le fil de terre existant doit être remplacé par un fil de terre optique.
- Transmission de la voix, de la vidéo et des données
Le câble optique MiniCore abrite et protège les fibres optiques dans un tube central en acier inoxydable rempli de gel. Les fils d'acier et d'alliage d'aluminium recouverts d'aluminium sont toronnés autour de l'élément central en une ou plusieurs couches.
