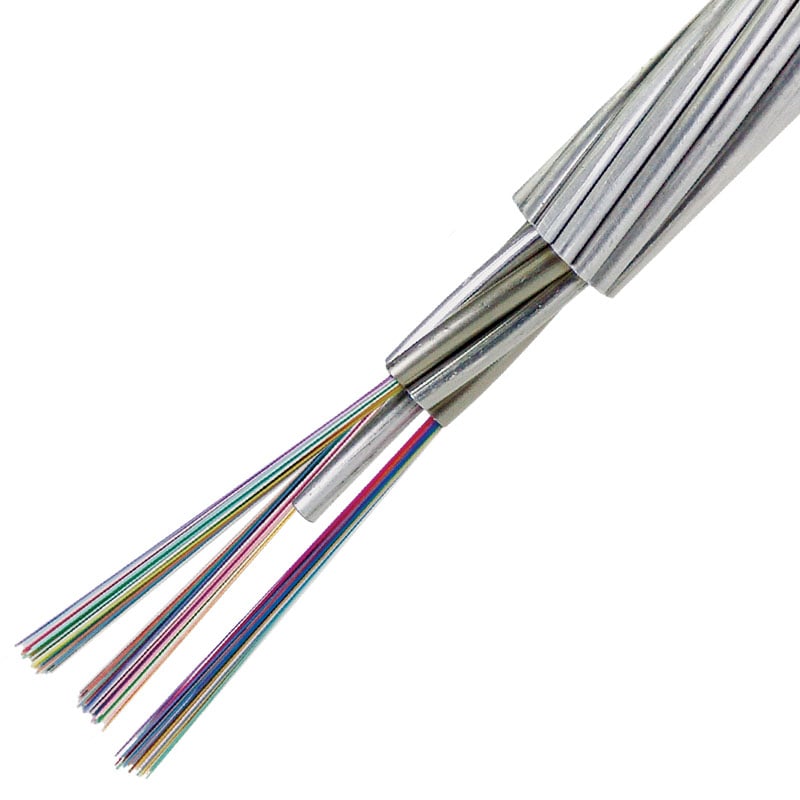

Le câble optique HexaCore abrite et protège les fibres optiques dans des tubes en acier inoxydable remplis de gel. Des fils en acier revêtu d'aluminium et en aluminium ou en alliage d'aluminium sont câblés avec les tubes pour créer une conception multicouche adaptée à une variété d'applications telles que la substitution OPGW et OPPC.
d9ba99d035aa476ebbb0feffdedb08cd
FIBER OPTIC CABLE Fiber Optic Cable © 2002, AFL, all rights reserved. PP-1-00009, Revision 7, 2.23.2023 Specifications are subject to change without notice. AFLglobal.com | 800.235.3423 1 HexaCore OPGW Optical Ground Wire provides all of the benefits of a traditional shield wire, such as providing short circuits a path to ground and protecting the circuits from lightning strikes, in addition to providing an optical pathway for communication. The HexaCore, being that it is a multi-layer stranded design, is familiar in that it is similar to a conductor. Features • Fiber counts up to 432 • Capable of high environmental loading and long spans Anti-rotational device (ARD) typically not required for installation Applications • Energy Market • Transmission • Right-of-Way • Topmost part of the structure (shield wire position) Aluminum alloy wire Aluminum clad steel wire Stainless steel tube with optical fibers Cable Components continued Typical Designs FIBERS OPGW SIZE FAULT CURRENT TOTAL CONDUCTOR AREA OVERALL DIAMETER WEIGHT APPROXIMATE RBS SAG10 CHART # MAX SHIP LENGTH (PER REEL TYPE) (MAX) (KA)²SEC IN² MM² IN MM LBS/FT KG/M LBS KGF WOOD (M) STEEL (M) 24 SX-32/45/472 41 0.1235 79.67 0.472 12.0 0.281 0.418 14,750 6,700 1-1461 7000 7000 36 SX-41/32/472 41 0.1186 76.53 0.472 12.0 0.247 0.368 12,000 5,400 1-350 7000 7000 24 SX-75/37/555 96 0.1757 113.37 0.555 14.1 0.317 0.471 15,250 6,900 1-1438 7000 7000 24 SX-90/30/575 116 0.1889 121.86 0.575 14.6 0.313 0.466 14,250 6,400 1-430 7000 7000 96 S1-82/52/630 137 0.2131 137.45 0.630 16.0 0.417 0.621 20,000 9,000 1-1170 5800 7000 96 S1-83/59/647 152 0.2265 146.13 0.647 16.4 0.453 0.674 22,000 9,900 1-917 5300 7000 96 S1-91/61/668 177 0.2429 156.69 0.668 17.0 0.479 0.712 23,250 10,500 1-917 5100 6450 144 S1-71/52/630 118 0.2006 129.41 0.630 16.0 0.416 0.619 19,750 8,950 1-1440 5950 7000 144 S1-73/59/647 132 0.2140 138.09 0.647 16.4 0.452 0.673 21,750 9,800 1-350 5400 6850 144 S1-81/61/668 155 0.2304 148.65 0.668 17.0 0.472 0.702 23,000 10,400 1-1440 5150 6450
© 2002, AFL, all rights reserved. PP-1-00009, Revision 7, 2.23.2023 Specifications are subject to change without notice. AFLglobal.com | 800.235.3423 2 FIBER OPTIC CABLE Fiber Optic Cable HexaCore OPGW Typical Designs (cont.) FIBERS OPGW SIZE FAULT CURRENT TOTAL CONDUCTOR AREA OVERALL DIAMETER WEIGHT APPROXIMATE RBS SAG10 CHART # MAX SHIP LENGTH (PER REEL TYPE) (MAX) (KA)²SEC IN² MM² IN MM LBS/FT KG/M LBS KGF WOOD (M) STEEL (M) 288 S1-41/52/630 68 0.1632 105.28 0.630 16.0 0.414 0.616 19,000 8,600 1-1461 5890 7000 288 S1-42/59/647 79 0.1766 113.96 0.647 16.4 0.450 0.670 21,000 9,500 1-1461 5400 6850 288 S1-50/61/668 97 0.1930 124.52 0.668 17.0 0.476 0.708 22,250 10,000 1-1461 5125 6450 This information denotes the input data needed for Sag10 ™ (sag and tension calculation) software. WIR files of all these catalog designs can be found on PLS-CADD web page. NOTES : Data contained in the table are approximations. Please reference the exact cable data sheet for the most up-to-date information. The designs above are only a sampling of the options available from AFL. Contact customer service for a cable designed to your exact specifications. Contact AFL for your customized OPGW solution. Qualifications GOVERNING BODY STANDARD CODE COMPONENT IEEE 1138 Cable IEC 60794-4 Cable TIA 598-D Fiber ASTM B415 Alumium Clad Steel Wire (ACS wire) Temperature Specifications TEMPERATURE RANGE Operation -40ºC to +85ºC Storage -50ºC to +85ºC Installation -30ºC to +85ºC Recommended Products for HexaCore OPGW DESCRIPTION AFL NO. Fiber Optic Cable Accessories OPGW Bolted Deadend Refer to the Fiber Optic Cable Hardware catalog for specific AFL No. OPGW Mechanical Suspension Refer to the Fiber Optic Cable Hardware catalog for specific AFL No. OG03 Opti-Guard Splice Enclosure Refer to the Fiber Optic Cable Hardware catalog for specific AFL No. Motion Control Stockbridge Vibration Damper Refer to the Transmission & Distribution catalog , Motion Control section , for specific AFL No.
Caractéristiques :
- Optique fibres placées dans des tubes en acier inoxydable toronnés
- Fibre Longueur excédentaire dans OPGW ≥ 0,5 %.
- Les tubes en acier inoxydable sont remplis de gel pour résister à l'eau et absorber les chocs.
- Haute qualité fibres de fibres dans plusieurs tubes en acier (144 fibres ou plus)
- Conception naturelle en forme de corde très similaire à l'ACSR
- Remplacement facile des fils de terre ACSR de diamètre et de poids similaires.
- Aucun dispositif anti-rotation requis pour l'installation
- Conception entièrement métallique
Les applications:
- Utilisé par les services publics d'électricité sur les lignes de transmission à la place du fil de terre traditionnel.
- Pour les applications de mise à niveau où le fil de terre existant doit être remplacé par un fil de terre optique.
- Transmission de la voix, de la vidéo et des données
Le câble AFL HexaCore Optical Ground Wire (OPGW) utilise des tubes en acier inoxydable portant des fibres et toronnés à côté de fils en acier plaqué d'aluminium et/ou en alliage d'aluminium pour créer un câble multicouche adapté à une variété de conditions environnementales et géographiques. HexaCore OPGW a été développé en réponse à la demande pour des nombres de fibres plus élevés, notamment ceux supérieurs à 96. Pour les conceptions OPGW traditionnelles, le diamètre et le poids du câble augmentaient en même temps que le nombre de fibres. Cependant, l'avènement du placement de fibres optiques dans des tubes en acier inoxydable de petit diamètre a permis de réduire la taille des câbles tout en augmentant le nombre de fibres, ce qui a favorisé l'expansion de l'OPGW dans un nombre encore plus grand d'applications.
Le fil de terre optique (OPGW) est un câble à double fonction. Il est conçu pour remplacer les traditionnels fils statiques / de blindage / de terre sur les lignes de transmission aériennes, avec l'avantage supplémentaire de contenir des fibres optiques qui peuvent être utilisées à des fins de télécommunications. L'OPGW doit être capable de résister aux contraintes mécaniques appliquées aux câbles aériens par des facteurs environnementaux tels que le vent et la glace. L'OPGW doit également être capable de gérer les défauts électriques sur la ligne de transmission en fournissant un chemin vers la terre sans endommager les fibres optiques sensibles à l'intérieur du câble.
AFL fabrique des fils de terre optiques (OPGW) depuis 1985 et a fourni des centaines de milliers de kilomètres de câbles depuis sa création. HexaCore OPGW a été introduit par AFL au milieu et à la fin des années 1990’en réponse à l'énorme poussée pour construire des réseaux de collecte à plus grand nombre de fibres. Avec des nombres de fibres de 144, 216 et même 432 devenant la norme, l'AFL a reconnu la nécessité de condenser les fibres dans des faisceaux plus petits et plus compacts. L'utilisation de tubes en acier inoxydable pour loger jusqu'à 72 fibres dans un diamètre de 3,8 mm est devenue un élément essentiel de la gamme de produits d'AFL’, ce qui a permis à AFL de fournir le nombre de fibres plus élevé dont elle avait tant besoin sans que cela n'ait d'incidence sur les dimensions du câble. Plusieurs tubes en acier inoxydable, en fonction du nombre de fibres, sont toronnés avec des fils en acier et/ou en alliage pour obtenir un câble OPGW qui ressemble à un câble conducteur plus traditionnel. Les fibres sont regroupées en paquets de 12, avec des fils à code couleur indiquant les différents paquets. La séquence de couleurs standard (bleu, orange, vert, brun, etc.) est utilisée pour les fibres individuelles ainsi que pour les fils identifiant les faisceaux.
Le nom “HexaCore” est un mélange du mot grec pour six (“hex”) et du nom de famille d'AFL’pour les câbles OPGW qui se terminent tous par “Core”. Il y a traditionnellement six positions dans la première couche de cette conception de câble, d'où le lien avec “hex”. Toutefois, notez qu'AFL utilise également des termes pour d'autres variantes de la conception de sa famille de tubes en acier inoxydable toronné, notamment PentaCore, QuadCore et TriCore, qui, comme vous pouvez le deviner, indiquent respectivement cinq, quatre et trois positions dans la première couche du câble. Il y a traditionnellement une couche intérieure (avec les tubes et les fils en acier inoxydable) et une couche extérieure de fils en acier et/ou en alliage. Mais dans certains cas, il peut y avoir deux ou même trois couches extérieures de fil, en fonction des exigences de l'application en matière de résistance et de capacité de courant de défaut.
