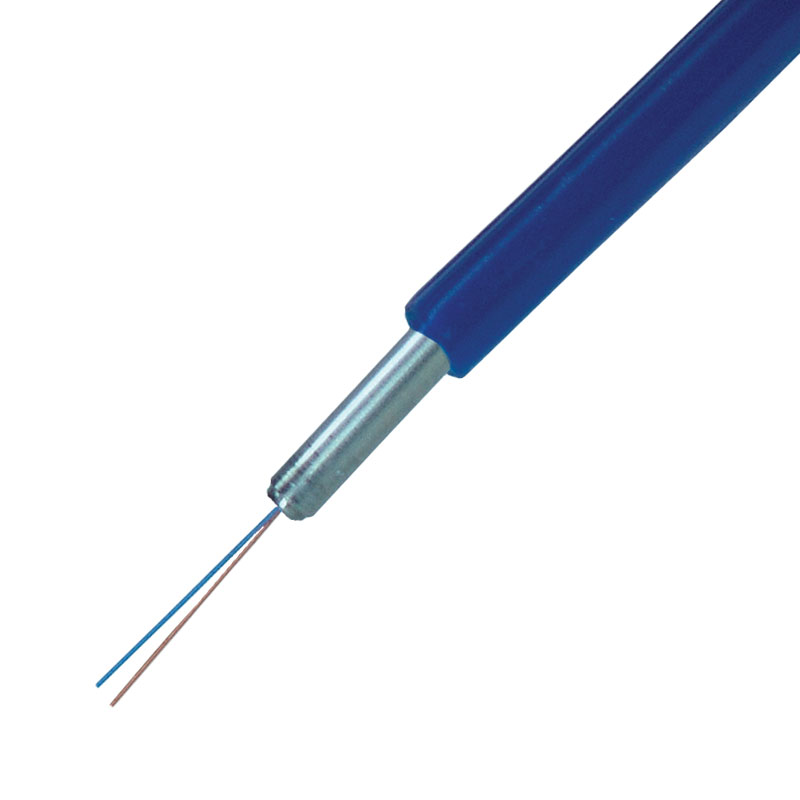

Le câble de fond de puits à profil bas d'AFL a été spécialement conçu pour les puits terrestres où l'économie de la détection est difficile.
08bb2cacea4e4a2fb5beb428b0dbdd15
1 SPECIALTY FIBER OPTIC CABLE Specialty Fiber Optic Cable © 2008, AFL, all rights reserved. PP-1-00078, Revision 4, 2.4.2021 Specifications are subject to change without notice. AFLglobal.com | 800.235.3423 Low Profile Downhole Cable Features • Small diameter • Low weight • Redundant hermetic seal • Encapsulation options • Lower cost • Patent pending AFL’s unique offering for shallow, land-based wells provides the best combination of ruggedness and size for the price. AFL will customize the design to meet the customer’s needs in order to maximize their return on investment. Options and Specifications PARAMETER VALUE DOUBLE TUBE TRIPLE TUBE Outer Tube Diameter 0.125 0.125 Tube Wall Thickness 0.016 0.024 Tube Material Stainless Steel 316L, Incoloy ™ 825 Fiber coating Carbon Polyimide, Silicone/PFA, Pure Silica Core and others Gel types No gel, high temperature gel, hydrogen scavenging gel Polymer options Polypropylene, PVDF, Nylon, Santoprene ™ STAINLESS STEEL 316L OPTION Weight 21 lbs / 1,000 ft 28 lbs / 1,000 ft Tensile 760 lbs 1,060 lbs Collapse pressure 30,000 psi 44,000 psi Bend radius (dynamic) 12.6" 12.6" INCOLOY ™ 825 OPTION Weight 22 lbs / 1,000 ft 28 lbs / 1,000 ft Tensile 814 lbs 1,134 lbs Collapse pressure 21,000 psi 32,000 psi Bend radius (dynamic) 12.6" 12.6" ENCAPSULATION OPTION Diameter 1/4" Weight Santoprene ™ Polypropylene PVDF Nylon 15 lbs / 1,000 ft 14 lbs / 1,000 ft 28 lbs / 1,000 ft 16 lbs / 1,000 ft Cable Components Hydrogen Scavenging Gel Inner Tube Fiber Inside Tube Outer Tube
Caractéristiques :
- Petit diamètre
- Poids réduit
- Joint hermétique redondant
- Haute résistance
- Pression nominale élevée
- Brevet en cours d'homologation
Les applications:
- Puits de pétrole
- Puits de gaz
- Tubes enroulés
Le câble de fond de puits à profil bas d'AFL'a été spécialement conçu pour les puits terrestres où les aspects économiques de la détection sont difficiles. Ce câble, de par sa conception, est moins coûteux que ce qui est généralement utilisé pour la détection en fond de trou. Les avantages supplémentaires, en raison de sa taille et de son poids réduits, sont des frais de transport moins élevés de l'usine à l'utilisateur, puis de l'utilisateur au site du puits. L'unité de récupération du câble au niveau du puits peut également être plus petite, ce qui réduit encore le coût du déploiement. Le câble de fond de puits à profil bas d'AFL'peut être personnalisé avec une variété d'alliages et d'encapsulations extérieures pour répondre à vos besoins. Ce câble est bien adapté aux applications de TC ou de tubes enroulés en raison de sa taille et de sa résistance. De plus, avec sa taille et son épaisseur de paroi, il dépasse les pressions nominales de la plupart des applications.
L'offre unique d'AFL'
pour les puits terrestres peu profonds offre la meilleure combinaison de robustesse et de taille pour le prix.
