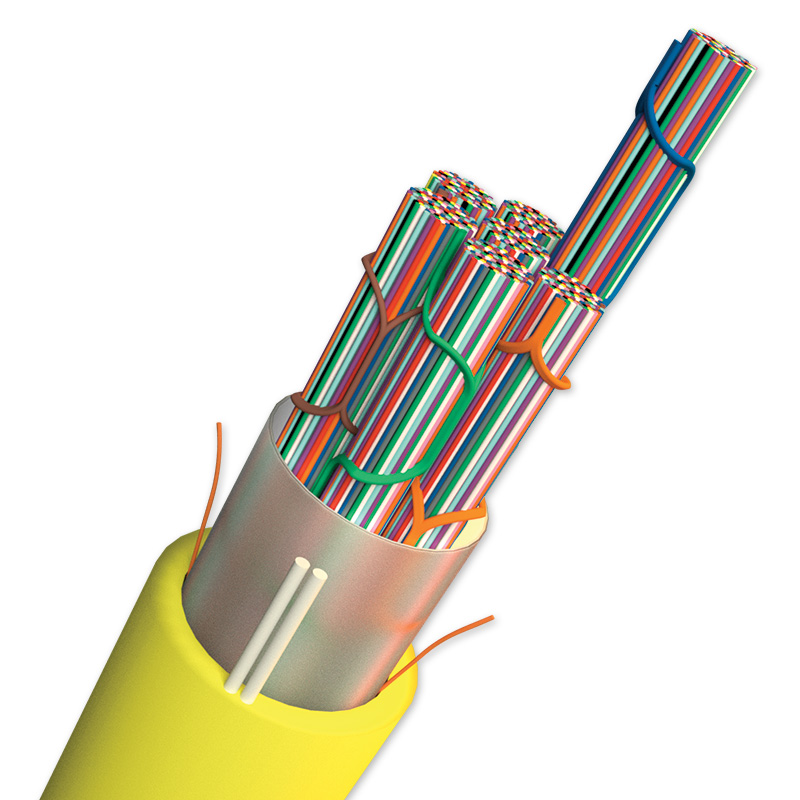

Le Wrapping Tube Cable (WTC) ignifugé (FR) avec SpiderWeb Ribbon® (SWR®) est un câble ruban à fibres optiques de haute densité destiné aux applications de réseaux intérieurs et extérieurs où des produits résistants sont requis.
6c56315cad1a4760a75ffcf044e23aae
1 FIBER OPTIC CABLE Fiber Optic Cable © 2019, AFL, all rights reserved. PP-1-00144, Revision 15, 8.10.2022 Specifications are subject to change without notice. AFLglobal.com | 800.235.3423 continued Applications • Riser spaces within build structures • Data Center Inter-building Connections Flame-Retardant Wrapping Tube Cable (WTC) with SpiderWeb Ribbon ® (SWR ® ) Flame-retardant (FR) Wrapping Tube Cable (WTC) with SpiderWeb Ribbon (SWR) is a high-density fiber optic ribbon cable intended for inside plant and indoor/outdoor network applications where riser-rated products are required. The FR-WTC-SWR incorporates the leading-edge SpiderWeb Ribbon technology in a robust, flame-retardant cable package that can be used within buildings and, because of the core water-blocking feature, can also be routed outside provided the cable is housed within covered pathway spaces including duct-banks and cable trays. The FR-WTC-SWR product set is available in LSZH, UL 1666 Riser Rated, CPR Classification, non-armored 250 μm SR15E fiber (288F) and 200 μm SR15E-200 fiber (864F and 1728F) constructions. Features • Collapsible ribbon reduces size of cable compared to other encapsulated or pliable ribbon technologies • Design optimizes the fiber packing density making WTC-SWR cables the smallest ribbon cables without compromising robustness of the cable • Small-diameter cable allows more optical fibers to be placed into crowded or limited- space pathways • Water-blocked core • Light weight for easy handling in the field compared to traditional cables • Completely Gel-free for reduced time to access fiber and prep for splicing SWR Technology Cable Components 12F SWR Multiple 12F SWR bundle 72F OR 144F bundles depending on cable fiber count Contrahelical dual binder system OFNR-LS Non-armored (288F, 864F, 1728F) SWR bundle unit Water-blocking tape Strength member (FRP) Sheath (FR-PE)
© 2019, AFL, all rights reserved. PP-1-00144, Revision 15, 8.10.2022 Specifications are subject to change without notice. AFLglobal.com | 800.235.3423 2 FIBER OPTIC CABLE Fiber Optic Cable Contact AFL for further details. Temperature Specifications TEMPERATURE RANGE INSTALLATION +14°F to +140°F (-10°C to +60°C) OPERATING -4 ° F to +158 ° F (-20 ° C to +70 ° C) STORAGE -40 ° F to +158 ° F (-40 ° C to +70 ° C) Qualifications GOVERNING BODY STANDARD CODE UL 1666, Listed Riser 1685, Fire Propagation and Low Smoke ANSI/ICEA S-83-596 EU EN 13501-6 (CPR) Flame-Retardant Wrapping Tube Cable (WTC) with SpiderWeb Ribbon ® (SWR ® ) Mechanical Data—Non-Armored DESCRIPTION EN 13501-6 CLASSIFICATION FIBER COUNT BINDER UNIT NOMINAL DIAMETER WEIGHT SHORT TERM / INSTALLATION LONG TERM / STORAGE /STATIC inches (mm) lbs/1,000 ft (kg/km) MAX TENSILE LOAD lbs (N) MIN BEND RADIUS inches (mm) MAX TENSILE LOAD lbs (N) MIN BEND RADIUS inches (mm) 250 μm SR15E FIBER FR-OGNM12WTZTWBE SR15Ex288C Cca-s1a,d0,a1 288 4 X 72F 0.49 (12.5) 108 (160) 297 (1320) 7.4 (188) 89 (396) 4.9 (125) 200 μm SR15E FIBER FR-OGNM12WTZTWBE SR15E-200x864C Cca-s2,d2,a1 864 12 X 72F 0.65 (16.5) 181 (270) 297 (1320) 9.7 (248) 89 (396) 6.5 (165) FR-OGNM12WTZTWBE SR15E-200x1728C Cca-s1,d0,a1 1728 12 X 144F 0.85 (21.5) 276 (410) 297 (1320) 12.7 (323) 89 (396) 8.5 (215) Optical Fiber OPTICAL FIBER (FIBER COUNT) FIBER DIA. FIBER PITCH OPTICAL FIBER STANDARD MFD MAXIMUM ATTENUATION (CABLED) dB/km 1310 nm 1383 nm 1550 nm Fujikura SRI5E (288F) 250 μm 250 μm K (ITU-T G.652D/G.657.A1) 8.6 ± 0.4 μm ≤ 0.35 dB/km ≤ 0.35 dB/km ≤ 0.25 dB/km Fujikura SR15E-200 (864F, 1728F) 200 μm 250 μm BE (ITU-T G.652.D AND G.657.A1) 8.6 ± 0.4 μm ≤ 0.35 dB/km ≤ 0.35 dB/km ≤ 0.25 dB/km FIBER COUNT BINDER UNIT (BU) RING MARKINGS 288F 4 Binder Units 1 2 3 4 1-6 Ring Marking 864F 12 Binder Units 1 2 3 4 5 6 7 8 9 10 11 12 1728F 12 Binder Units 1 2 3 4 5 6 7 8 9 10 11 12 1-12 Ring Marking Stripe Ring Fiber Identification R NO. STRIPE RING MARKING R NO. STRIPE RING MARKING 1 7 2 8 3 9 4 10 5 11 6 12
Caractéristiques :
- Le ruban pliable réduit la taille du câble par rapport aux autres technologies de ruban encapsulé ou pliable.
- La conception optimise la densité de remplissage des fibres, ce qui fait des câbles WTC-SWR les plus petits câbles plats sans compromettre la robustesse du câble.
- Le câble de petit diamètre permet de placer davantage de fibres optiques dans des chemins d'accès encombrés ou à espace limité.
- Petit diamètre : Grâce à son diamètre plus petit, un plus grand nombre de fibres optiques peuvent être placées dans des chemins encombrés ou à espace limité
- Noyau bloqué par l'eau
- Poids léger pour une manipulation facile sur le terrain par rapport aux câbles traditionnels
- Entièrement sans gel pour réduire le temps d'accès à la fibre et de préparation de l'épissure
.
Les applications:
- Espaces d'élévation dans les structures de bâtiment
- Connexions inter-bâtiments des centres de données
- Anneaux métropolitains du fournisseur d'accès
- Fournisseur de services FTTx
- Réseaux d'abonnés à la télévision par câble
- Liaisons de réseaux ferroviaires sur les voies du métro
- Convient à l'arrimage aérien, à la traction dans le conduit et à la projection dans le conduit.
- Campus LAN
Le câble tubulaire enveloppant ignifugé (WTC) avec ruban en toile d'araignée® (SWR®) est un câble ruban en fibre optique haute densité destiné aux applications de réseau intérieur/extérieur et d'usine intérieure où des produits résistants sont requis. Le FR-WTC-SWR intègre la technologie de pointe SpiderWeb Ribbon dans un câble robuste et ignifuge qui peut être utilisé à l'intérieur des bâtiments et, grâce à la fonction de blocage de l'eau de l'âme, peut également être acheminé à l'extérieur, à condition que le câble soit logé dans des espaces de passage couverts, y compris les caniveaux et les chemins de câbles.
L'ensemble de produits FR-WTC-SWR est disponible dans les constructions LSZH, non blindées 250 μm en fibre ACE (288F), 250 μm en fibre SR15E (288F, 864F et 1 728F) et 200μm en fibre SR15E (864F et 1728F).
