Swage Aluminum Cable Terminals are designed to connect to a Cable and carry the full current of the cable using Swage Technology. Terminal pads conform to NEMA standards. These accessories vary from 230-345 kV. SWCT-AA, SWCTA-AA, SWCTA-90-AA, SW2CT-AA, SW2CTA-30-AA,SW2CTA-45-AA, SW2CTA-90-AA, SW3CT-AA, SW3CTA-45-AA, SW3CTA-90-AA
513f4e540caa4d03a9e569970e68e5a1
136 AFLglobal.com 1 (800) 890-8878 © 2014, AFL, all rights reserved. PP-3-00786, R evision 7, 8.28.2024 Specifications are subject to change without notice. 136 SWAGE360 ® Cable Accessories TYPE SWCTC-AA Swage Cable Center-Formed Terminal A swage type cable center-formed terminal on a nema pad. C L Pad Detail 2 Pad Detail 1 E C F 1.75 F 0.63 1.75 E D B F 1.75 ∅ 0.56 ∅ A ∅ 0.56 —Machine Finish Material Aluminum Alloy Notes • Prefilled with AFL Filler Compound (AFC) and capped. • For Electro Tin plate add "-SN" to AFL No. EX: SWCTC2026-4N-AA-SN continued Ordering Information AFL NO. CABLE SIZE PAD DETAIL DIMENSIONS (inches) DIE SIZE AAC ACSR A B C D E F SWCTC1613-2N-AA 2/0 1/0 (6/1) 1 1.00 7.50 4.25 0.38 2.00 1.00 45TD16 SWCTC1613-4N-AA 2 1.00 7.50 4.25 0.38 3.00 0.63 45TD16 SWCTC1613-4N4-AA 2 1.00 8.50 5.25 0.38 4.00 1.13 45TD16 SWCTC1617-2N-AA 3/0 2/0 (6/1) 1 1.00 7.50 4.25 0.38 2.00 1.00 45TD16 SWCTC1617-4N-AA 2 1.00 7.50 4.25 0.38 3.00 0.63 45TD16 SWCTC1617-4N4-AA 2 1.00 8.50 5.25 0.38 4.00 1.13 45TD16 SWCTC1621-2N-AA 4/0 3/0 (6/1) 1 1.00 7.50 4.25 0.38 2.00 1.00 45TD16 SWCTC1621-4N-AA 2 1.00 7.50 4.25 0.38 3.00 0.63 45TD16 SWCTC1621-4N4-AA 2 1.00 8.50 5.25 0.38 4.00 1.13 45TD16
137 AFLglobal.com 1 (800) 890-8878 © 2014, AFL, all rights reserved. PP-3-00786, R evision 7, 8.28.2024 Specifications are subject to change without notice. 137 SWAGE360 ® Cable Accessories continued Ordering Information AFL NO. CABLE SIZE PAD DETAIL DIMENSIONS (inches) DIE SIZE AAC ACSR A B C D E F SWCTC1625-2N-AA 250 4/0 (6/1) 1 1.00 7.50 4.25 0.38 2.00 1.00 45TD16 SWCTC1625-4N-AA 2 1.00 7.50 4.25 0.38 3.00 0.63 45TD16 SWCTC1625-4N4-AA 2 1.00 8.50 5.25 0.38 4.00 1.13 45TD16 SWCTC2026-2N-AA 266.8 266.8 (18/1) 1 1.25 8.00 4.25 0.63 2.00 1.00 45TD20 SWCTC2026-4N-AA 2 1.25 8.00 4.25 0.63 3.00 0.63 45TD20 SWCTC2026-4N4-AA 2 1.25 9.00 5.25 0.63 4.00 1.13 45TD20 SWCTC2030-2N-AA 300 266.8 (26/7) 1 1.25 8.00 4.25 0.63 2.00 1.00 45TD20 SWCTC2030-4N-AA 2 1.25 8.00 4.25 0.63 3.00 0.63 45TD20 SWCTC2030-4N4-AA 2 1.25 9.00 5.25 0.63 4.00 1.13 45TD20 SWCTC2035-2N-AA 336.4, 350 300 (26/7), 336.4 (18/1) 1 1.25 8.00 4.25 0.63 2.00 1.00 45TD20 SWCTC2035-4N-AA 2 1.25 8.00 4.25 0.63 3.00 0.63 45TD20 SWCTC2035-4N4-AA 2 1.25 9.00 5.25 0.63 4.00 1.13 45TD20 SWCTC2039-2N-AA 397.5 336.4 (26/7), 336.4 (30/7), 397.5 (18/1) 1 1.25 8.00 4.25 0.63 2.00 1.00 45TD20 SWCTC2039-4N-AA 2 1.25 8.00 4.25 0.63 3.00 0.63 45TD20 SWCTC2039-4N4-AA 2 1.25 9.00 5.25 0.63 4.00 1.13 45TD20 SWCTC2445-2N-AA 450 397.5 (24/7), 397.5 (26/7) 1 1.50 8.00 4.00 0.63 2.00 1.00 45TD24 SWCTC2445-4N-AA 2 1.50 8.00 4.00 0.63 3.00 0.63 45TD24 SWCTC2445-4N4-AA 2 1.50 9.00 5.00 0.63 4.00 1.13 45TD24 SWCTC2447-2N-AA 477 397.5 (30/7) 1 1.50 8.00 4.00 0.63 2.00 1.00 45TD24 SWCTC2447-4N-AA 2 1.50 8.00 4.00 0.63 3.00 0.63 45TD24 SWCTC2447-4N4-AA 2 1.50 9.00 5.00 0.63 4.00 1.13 45TD24 SWCTC2450-2N-AA 500 477 (18/1) 1 1.50 8.00 4.00 0.63 2.00 1.00 45TD24 SWCTC2450-4N-AA 2 1.50 8.00 4.00 0.63 3.00 0.63 45TD24 SWCTC2450-4N4-AA 2 1.50 9.00 5.00 0.63 4.00 1.13 45TD24 SWCTC2455-2N-AA 556.5 477 (24/7), 477 (26/7) 1 1.50 8.00 4.00 0.63 2.00 1.00 45TD24 SWCTC2455-4N-AA 2 1.50 8.00 4.00 0.63 3.00 0.63 45TD24 SWCTC2455-4N4-AA 2 1.50 9.00 5.00 0.63 4.00 1.13 45TD24 SWCTC2860-2N-AA 600 477 (30/7), 556.5 (18/1) 1 1.75 8.25 4.00 0.63 2.00 1.00 45TD28 SWCTC2860-4N-AA 2 1.75 8.25 4.00 0.63 3.00 0.63 45TD28 SWCTC2860-4N4-AA 2 1.75 9.25 5.00 0.63 4.00 1.13 45TD28 SWCTC2863-2N-AA 636 556.5 (24/7), 556.5 (26/7) 1 1.75 8.25 4.00 0.63 2.00 1.00 45TD28 SWCTC2863-4N-AA 2 1.75 8.25 4.00 0.63 3.00 0.63 45TD28 SWCTC2863-4N4-AA 2 1.75 9.25 5.00 0.63 4.00 1.13 45TD28 SWCTC2871-2N-AA 700, 715.5 556.5 (30/7), 605 (24/7), 605 (26/7), 636 (18/1), 636 (36/1) 1 1.75 8.25 4.00 0.63 2.00 1.00 45TD28 SWCTC2871-4N-AA 2 1.75 8.25 4.00 0.63 3.00 0.63 45TD28 SWCTC2871-4N4-AA 2 1.75 9.25 5.00 0.63 4.00 1.13 45TD28 SWCTC3075-2N-AA 750 605 (30/7), 605 (30/19), 636 (24/7), 636 (26/7) 1 1.88 8.25 4.00 0.63 2.00 1.00 45TD30 SWCTC3075-4N-AA 2 1.88 8.25 4.00 0.63 3.00 0.63 45TD30 SWCTC3075-4N4-AA 2 1.88 9.25 5.00 0.63 4.00 1.13 45TD30 TYPE SWCTC-AA Swage Cable Center-Formed Terminal
138 AFLglobal.com 1 (800) 890-8878 © 2014, AFL, all rights reserved. PP-3-00786, R evision 7, 8.28.2024 Specifications are subject to change without notice. 138 SWAGE360 ® Cable Accessories Ordering Information AFL NO. CABLE SIZE PAD DETAIL DIMENSIONS (inches) DIE SIZE AAC ACSR A B C D E F SWCTC3079-2N-AA 795 636 (30/7), 636 (30/19), 715.5 (24/7), 715.5 (54/7), 795 (36/1) 1 1.88 8.25 4.00 0.63 2.00 1.00 45TD30 SWCTC3079-4N-AA 2 1.88 8.25 4.00 0.63 3.00 0.63 45TD30 SWCTC3079-4N4-AA 2 1.88 9.25 5.00 0.63 4.00 1.13 45TD30 SWCTC3087-2N-AA 874.5 715.5 (26/7), 715.5 (30/19), 795 (45/7) 1 1.88 8.25 4.00 0.63 2.00 1.00 45TD30 SWCTC3087-4N-AA 2 1.88 8.25 4.00 0.63 3.00 0.63 45TD30 SWCTC3087-4N4-AA 2 1.88 9.25 5.00 0.63 4.00 1.13 45TD30 SWCTC3290-2N-AA 900 795 (24/7), 795 (54/7), 795 (26/7) 1 2.00 8.38 4.00 0.75 2.00 1.00 45TD32 SWCTC3290-4N-AA 2 2.00 8.38 4.00 0.75 3.00 0.63 45TD32 SWCTC3290-4N4-AA 2 2.00 9.38 5.00 0.75 4.00 1.13 45TD32 SWCTC3295-2N-AA 954 795 (30/19), 900 (45/7) 1 2.00 8.38 4.00 0.75 2.00 1.00 45TD32 SWCTC3295-4N-AA 2 2.00 8.38 4.00 0.75 3.00 0.63 45TD32 SWCTC3295-4N4-AA 2 2.00 9.38 5.00 0.75 4.00 1.13 45TD32 SWCTC32100-2N-AA 1000 874.5 (54/7), 900 (54/7), 954 (45/7) 1 2.00 8.38 4.00 0.75 2.00 1.00 45TD32 SWCTC32100-4N-AA 2 2.00 8.38 4.00 0.75 3.00 0.63 45TD32 SWCTC32100-4N4-AA 2 2.00 9.38 5.00 0.75 4.00 1.13 45TD32 SWCTC32103-4N-AA 1033.5 954 (54/7) 2 2.00 8.38 4.00 0.75 3.00 0.63 45TD32 SWCTC32103-4N4-AA 2 2.00 9.38 5.00 0.75 4.00 1.13 45TD32 SWCTC32111-4N-AA 1113 1033.5 (45/7), 1033.5 (54/7) 2 2.00 8.38 4.00 0.75 3.00 0.63 45TD32 SWCTC32111-4N4-AA 2 2.00 9.38 5.00 0.75 4.00 1.13 45TD32 SWCTC36119-4N-AA 1192.5 1113 (45/7) 2 2.25 8.75 4.00 0.75 3.00 0.63 45TD36 SWCTC36119-4N4-AA 2 2.25 9.75 5.00 0.75 4.00 1.13 45TD36 SWCTC36127-4N-AA 1272 1113 (54/19), 1192.5 (45/7) 2 2.25 8.75 4.00 0.75 3.00 0.63 45TD36 SWCTC36127-4N4-AA 2 2.25 9.75 5.00 0.75 4.00 1.13 45TD36 SWCTC36135-4N-AA 1351.5 1192.5 (54/19), 1272 (45/7) 2 2.25 8.75 4.00 0.75 3.00 0.63 45TD36 SWCTC36135-4N4-AA 2 2.25 9.75 5.00 0.75 4.00 1.13 45TD36 SWCTC36143-4N-AA 1431 1272 (54/19), 1351.5 (45/7) 2 2.25 8.75 4.00 0.75 3.00 0.63 45TD36 SWCTC36143-4N4-AA 2 2.25 9.75 5.00 0.75 4.00 1.13 45TD36 SWCTC36151-4N-AA 1510.5 1351.5 (54/19), 1431 (45/7) 2 2.25 8.75 4.00 0.75 3.00 0.63 45TD36 SWCTC36151-4N4-AA 2 2.25 9.75 5.00 0.75 4.00 1.13 45TD36 SWCTC36159-4N-AA 1590 1431 (54/19), 1510.5 (45/7) 2 2.25 8.75 4.00 0.75 3.00 0.63 45TD36 SWCTC36159-4N4-AA 2 2.25 9.75 5.00 0.75 4.00 1.13 45TD36 SWCTC36175-4N-AA 1750 1510.5 (54/19), 1590 (45/7) 2 2.25 8.75 4.00 0.75 3.00 0.63 45TD36 SWCTC36175-4N4-AA 2 2.25 9.75 5.00 0.75 4.00 1.13 45TD36 SWCTC36180-4N-AA 1800 1590 (54/19) 2 2.25 8.75 4.00 0.75 3.00 0.63 45TD36 SWCTC36180-4N4-AA 2 2.25 9.75 5.00 0.75 4.00 1.13 45TD36 SWCTC44200-4N-AA 2000 1780 (84/19) 2 2.75 9.38 4.00 1.00 3.00 0.63 65TD44 SWCTC44200-4N4-AA 2 2.75 10.38 5.00 1.00 4.00 1.13 65TD44 SWCTC44230-4N-AA 2250 2156 (84/19), 2167 (72/7) 2 2.75 9.38 4.00 1.00 3.00 0.63 65TD44 SWCTC44230-4N4-AA 2 2.75 10.38 5.00 1.00 4.00 1.13 65TD44 SWCTC44250-4N-AA 2500 2312 (76/19) 2 2.75 9.38 4.00 1.00 3.00 0.63 65TD44 SWCTC44250-4N4-AA 2 2.75 10.38 5.00 1.00 4.00 1.13 65TD44 TYPE SWCTC-AA Swage Cable Center-Formed Terminal
139 AFLglobal.com 1 (800) 890-8878 © 2014, AFL, all rights reserved. PP-3-00784, R evision 9, 8.28.2024 Specifications are subject to change without notice. 139 SWAGE360 ® Cable Accessories Material Aluminum Alloy Notes • Bore will be lined with AFL Filler Compound (AFC) and capped. • For Electro Tin plate add "-SN" to AFL No. EX: SWCT2026-4N-AA-SN TYPE SWCT-AA Swage Offset Cable Terminal A swage type cable terminal designed to terminate aluminum cables. —Machine Finish 1.75 F Pad Detail 2 B C D E E 1.75 ∅ 0.56 ∅ A 1.75 Pad Detail 1 ∅ 0.56 0.63 F F E 1.75 1.75 1.75 Pad Detail 3 ∅ 0.56 1.13 F continued
140 AFLglobal.com 1 (800) 890-8878 © 2014, AFL, all rights reserved. PP-3-00784, R evision 9, 8.28.2024 Specifications are subject to change without notice. SWAGE360 ® Cable Accessories 140 SWAGE360 ® Cable Accessories Ordering Information AFL NO. CABLE SIZE PAD DETAIL DIMENSIONS (inches) DIE SIZE VOLTAGE RATING ( k V) AAC ACSR A B C D E F SWCT1601-2N-AA #2 #2 1 1.00 7.25 4.00 0.38 2.00 1.00 45TD16 230 SWCT1601-4N-AA 2 1.00 7.25 4.00 0.38 3.00 0.63 45TD16 230 SWCT1610-2N-AA 1/0 #1 1 1.00 7.25 4.00 0.38 2.00 1.00 45TD16 230 SWCT1610-4N-AA 2 1.00 7.25 4.00 0.38 3.00 0.63 45TD16 230 SWCT1610-4N4-AA 2 1.00 8.25 5.00 0.38 4.00 1.13 45TD16 230 SWCT1613-2N-AA 2/0 1/0 (6/1) 1 1.00 7.25 4.00 0.38 2.00 1.00 45TD16 230 SWCT1613-4N-AA 2 1.00 7.25 4.00 0.38 3.00 0.63 45TD16 230 SWCT1613-4N4-AA 2 1.00 8.25 5.00 0.38 4.00 1.13 45TD16 230 SWCT1617-2N-AA 3/0 2/0 (6/1) 1 1.00 7.25 4.00 0.38 2.00 1.00 45TD16 230 SWCT1617-4N-AA 2 1.00 7.25 4.00 0.38 3.00 0.63 45TD16 230 SWCT1617-4N4-AA 2 1.00 8.25 5.00 0.38 4.00 1.13 45TD16 230 SWCT1621-2N-AA 4/0 3/0 (6/1) 1 1.00 7.25 4.00 0.38 2.00 1.00 45TD16 230 SWCT1621-4N-AA 2 1.00 7.25 4.00 0.38 3.00 0.63 45TD16 230 SWCT1621-4N4-AA 2 1.00 8.25 5.00 0.38 4.00 1.13 45TD16 230 SWCT1625-2N-AA 250 4/0 (6/1) 1 1.00 7.25 4.00 0.38 2.00 1.00 45TD16 230 SWCT1625-4N-AA 2 1.00 7.25 4.00 0.38 3.00 0.63 45TD16 230 SWCT1625-4N4-AA 2 1.00 8.25 5.00 0.38 4.00 1.13 45TD16 230 SWCT2026-2N-AA 266.8 266.8 (18/1) 1 1.25 7.75 4.00 0.63 2.00 1.00 45TD20 230 SWCT2026-4N-AA 2 1.25 7.75 4.00 0.63 3.00 0.63 45TD20 345 SWCT2026-4N4-AA 2 1.25 8.25 4.50 0.63 4.00 1.13 45TD20 345 SWCT2030-2N-AA 300 266.8 (26/7) 1 1.25 7.75 4.00 0.63 2.00 1.00 45TD20 230 SWCT2030-4N-AA 2 1.25 7.75 4.00 0.63 3.00 0.63 45TD20 345 SWCT2030-4N4-AA 2 1.25 8.25 4.50 0.63 4.00 1.13 45TD20 345 SWCT2035-2N-AA 336.4, 350 300 (26/7), 336.4 (18/1) 1 1.25 7.75 4.00 0.63 2.00 1.00 45TD20 230 SWCT2035-4N-AA 2 1.25 7.75 4.00 0.63 3.00 0.63 45TD20 345 SWCT2035-4N4-AA 2 1.25 8.25 4.50 0.63 4.00 1.13 45TD20 345 SWCT2039-2N-AA 397.5 336.4 (26/7), 336.4 (30/7), 397.5 (18/1) 1 1.25 7.75 4.00 0.63 2.00 1.00 45TD20 230 SWCT2039-4N-AA 2 1.25 7.75 4.00 0.63 3.00 0.63 45TD20 345 SWCT2039-4N4-AA 2 1.25 8.25 4.50 0.63 4.00 1.13 45TD20 345 SWCT2445-2N-AA 450 397.5 (24/7), 397.5 (26/7) 1 1.50 7.88 3.88 0.63 2.00 1.00 45TD24 230 SWCT2445-4N-AA 2 1.50 7.88 3.88 0.63 3.00 0.63 45TD24 345 SWCT2445-4N4-AA 2 1.50 8.88 4.88 0.63 4.00 1.13 45TD24 345 SWCT2447-2N-AA 477 397.5 (30/7) 1 1.50 7.88 3.88 0.63 2.00 1.00 45TD24 230 SWCT2447-4N-AA 2 1.50 7.88 3.88 0.63 3.00 0.63 45TD24 345 SWCT2447-4N4-AA 2 1.50 8.88 4.88 0.63 4.00 1.13 45TD24 345 SWCT2450-2N-AA 500 477 (18/1) 1 1.50 7.88 3.88 0.63 2.00 1.00 45TD24 230 SWCT2450-4N-AA 2 1.50 7.88 3.88 0.63 3.00 0.63 45TD24 345 SWCT2450-4N4-AA 2 1.50 8.88 4.88 0.63 4.00 1.13 45TD24 345 SWCT2455-2N-AA 556.5 477 (24/7), 477 (26/7) 1 1.50 7.88 3.88 0.63 2.00 1.00 45TD24 230 SWCT2455-4N-AA 2 1.50 7.88 3.88 0.63 3.00 0.63 45TD24 345 SWCT2455-4N4-AA 2 1.50 8.88 4.88 0.63 4.00 1.13 45TD24 345 continued TYPE SWCT-AA Swage Offset Cable Terminal
141 AFLglobal.com 1 (800) 890-8878 © 2014, AFL, all rights reserved. PP-3-00784, R evision 9, 8.28.2024 Specifications are subject to change without notice. 141 SWAGE360 ® Cable Accessories Ordering Information AFL NO. CABLE SIZE PAD DETAIL DIMENSIONS (inches) DIE SIZE VOLTAGE RATING ( k V) AAC ACSR A B C D E F SWCT2860-2N-AA 600 477 (30/7), 556.5 (18/1) 1 1.75 8.25 4.00 0.63 2.00 1.00 45TD28 230 SWCT2860-4N-AA 2 1.75 8.25 4.00 0.63 3.00 0.63 45TD28 345 SWCT2860-4N4-AA 2 1.75 8.75 4.50 0.63 4.00 1.13 45TD28 345 SWCT2863-2N-AA 636 556.5 (24/7), 556.5 (26/7) 1 1.75 8.25 4.00 0.63 2.00 1.00 45TD28 230 SWCT2863-4N-AA 2 1.75 8.25 4.00 0.63 3.00 0.63 45TD28 345 SWCT2863-4N4-AA 2 1.75 8.75 4.50 0.63 4.00 1.13 45TD28 345 SWCT2871-2N-AA 700, 715.5 556.5 (30/7), 605 (24/7), 605 (26/7), 636 (18/1), 636 (36/1) 1 1.75 8.25 4.00 0.63 2.00 1.00 45TD28 230 SWCT2871-4N-AA 2 1.75 8.25 4.00 0.63 3.00 0.63 45TD28 345 SWCT2871-4N4-AA 2 1.75 8.75 4.50 0.63 4.00 1.13 45TD28 345 SWCT3075-2N-AA 750 605 (30/7), 605 (30/19), 636 (24/7), 636 (26/7) 1 1.88 8.25 4.00 0.63 2.00 1.00 45TD30 345 SWCT3075-4N-AA 2 1.88 8.25 4.00 0.63 3.00 0.63 45TD30 345 SWCT3075-4N4-AA 2 1.88 8.75 4.50 0.63 4.00 1.13 45TD30 345 SWCT3079-2N-AA 795 636 (30/7), 636 (30/19), 715.5 (24/7), 715.5 (54/7), 795 (36/1) 1 1.88 8.25 4.00 0.63 2.00 1.00 45TD30 345 SWCT3079-4N-AA 2 1.88 8.25 4.00 0.63 3.00 0.63 45TD30 345 SWCT3079-4N4-AA 2 1.88 8.75 4.50 0.63 4.00 1.13 45TD30 345 SWCT3087-2N-AA 874.5 715.5 (26/7), 715.5 (30/19), 795 (45/7) 1 1.88 8.25 4.00 0.63 2.00 1.00 45TD30 345 SWCT3087-4N-AA 2 1.88 8.25 4.00 0.63 3.00 0.63 45TD30 345 SWCT3087-4N4-AA 2 1.88 8.75 4.50 0.63 4.00 1.13 45TD30 345 SWCT3290-2N-AA 900 795 (24/7), 795 (54/7), 795 (26/7) 1 2.00 8.38 4.00 0.75 2.00 1.00 45TD32 345 SWCT3290-4N-AA 2 2.00 8.38 4.00 0.75 3.00 0.63 45TD32 345 SWCT3290-4N4-AA 2 2.00 8.88 4.50 0.75 4.00 1.13 45TD32 345 SWCT3295-2N-AA 954 795 (30/19), 900 (45/7) 1 2.00 8.38 4.00 0.75 2.00 1.00 45TD32 345 SWCT3295-4N-AA 2 2.00 8.38 4.00 0.75 3.00 0.63 45TD32 345 SWCT3295-4N4-AA 2 2.00 8.88 4.50 0.75 4.00 1.13 45TD32 345 SWCT32100-2N-AA 1000 874.5 (54/7), 900 (54/7), 954 (45/7) 1 2.00 8.38 4.00 0.75 2.00 1.00 45TD32 345 SWCT32100-4N-AA 2 2.00 8.38 4.00 0.75 3.00 0.63 45TD32 345 SWCT32100-4N4-AA 2 2.00 8.88 4.50 0.75 4.00 1.13 45TD32 345 SWCT32103-4N-AA 1033.5 954 (54/7) 2 2.00 8.38 4.00 0.75 3.00 0.63 45TD32 345 SWCT32103-4N4-AA 2 2.00 8.88 4.50 0.75 4.00 1.13 45TD32 345 SWCT32111-4N-AA 1113 1033.5 (45/7), 1033.5 (54/7) 2 2.00 8.38 4.00 0.75 3.00 0.63 45TD32 345 SWCT32111-4N4-AA 2 2.00 8.88 4.50 0.75 4.00 1.13 45TD32 345 SWCT36119-4N-AA 1192.5 1113 (45/7) 2 2.25 8.75 4.00 0.75 3.00 0.63 45TD36 345 SWCT36119-4N4-AA 2 2.25 9.25 4.50 0.75 4.00 1.13 45TD36 345 SWCT36127-2N-AA 1272 1113 (54/19), 1192.5 (45/7) 1 2.25 9.25 4.50 0.75 2.00 1.00 45TD36 230 SWCT36127-4N-AA 2 2.25 8.75 4.00 0.75 3.00 0.63 45TD36 345 SWCT36127-4N4-AA 2 2.25 9.25 4.50 0.75 4.00 1.13 45TD36 345 TYPE SWCT-AA Swage Offset Cable Terminal continued
142 AFLglobal.com 1 (800) 890-8878 © 2014, AFL, all rights reserved. PP-3-00784, R evision 9, 8.28.2024 Specifications are subject to change without notice. SWAGE360 ® Cable Accessories 142 SWAGE360 ® Cable Accessories Ordering Information AFL NO. CABLE SIZE PAD DETAIL DIMENSIONS (inches) DIE SIZE VOLTAGE RATING ( k V) AAC ACSR A B C D E F SWCT36135-4N-AA 1351.5 1192.5 (54/19), 1272 (45/7) 2 2.25 8.75 4.00 0.75 3.00 0.63 45TD36 345 SWCT36135-4N4-AA 2 2.25 9.25 4.50 0.75 4.00 1.13 45TD36 345 SWCT36143-4N-AA 1431 1272 (54/19), 1351.5 (45/7) 2 2.25 8.75 4.00 0.75 3.00 0.63 45TD36 345 SWCT36143-4N4-AA 2 2.25 9.25 4.50 0.75 4.00 1.13 45TD36 345 SWCT36151-4N-AA 1510.5 1351.5 (54/19), 1431 (45/7) 2 2.25 8.75 4.00 0.75 3.00 0.63 45TD36 345 SWCT36151-4N4-AA 2 2.25 9.25 4.50 0.75 4.00 1.13 45TD36 345 SWCT36151-6N4-AA 3 2.25 10.25 5.50 0.75 6.00 1.25 45TD36 345 SWCT36159-2N-AA 1590 1431 (54/19), 1510.5 (45/7) 1 2.25 8.75 4.00 0.75 2.00 1.00 45TD36 345 SWCT36159-4N-AA 2 2.25 8.75 4.00 0.75 3.00 0.63 45TD36 345 SWCT36159-4N4-AA 2 2.25 9.25 4.50 0.75 4.00 1.13 45TD36 345 SWCT36175-4N-AA 1750 1510.5 (54/19), 1590 (45/7) 2 2.25 8.75 4.00 0.75 3.00 0.63 45TD36 345 SWCT36175-4N4-AA 2 2.25 9.25 4.50 0.75 4.00 1.13 45TD36 345 SWCT36180-4N-AA 1800 1590 (54/19) 2 2.25 8.75 4.00 0.75 3.00 0.63 45TD36 345 SWCT36180-4N4-AA 2 2.25 9.25 4.50 0.75 4.00 1.13 45TD36 345 SWCT44200-4N-AA 2000 1780 (84/19) 2 2.75 9.38 4.00 1.00 3.00 0.63 65TD44 345 SWCT44200-4N4-AA 2 2.75 9.88 4.50 1.00 4.00 1.13 65TD44 345 SWCT44200-6N4-AA 3 2.75 9.88 4.50 1.00 6.00 1.13 65TD44 345 SWCT44193TW-4N4-AA – 1926.9 (42/14) TW 2 2.75 10.88 5.50 1.00 4.00 1.13 65TD44 345 SWCT44230-4N-AA 2250 2156 (84/19), 2167 (72/7) 2 2.75 9.38 4.00 1.00 3.00 0.63 65TD44 345 SWCT44230-4N4-AA 2 2.75 9.88 4.50 1.00 4.00 1.13 65TD44 345 SWCT44250-4N-AA 2500 2312 (76/19) 2 2.75 9.38 4.00 1.00 3.00 0.63 65TD44 345 SWCT44250-4N4-AA 2 2.75 9.88 4.50 1.00 4.00 1.13 65TD44 345 TYPE SWCT-AA Swage Offset Cable Terminal
143 AFLglobal.com 1 (800) 890-8878 © 2014, AFL, all rights reserved. PP-3-00785, R evision 6, 4.30.2025 Specifications are subject to change without notice. 143 SWAGE360 ® Cable Accessories continued Material Aluminum Alloy Notes • Prefilled with AFL Filler Compound (AFC) and capped. • For Electro Tin plate add "-SN" to AFL No. EX: SWCTA2026-4N-45-AA-SN TYPE SWCTA-AA Swage Cable Angled Terminal A swage type cable angled terminal on a nema pad. C D B G° Pad Detail 2 Pad Detail 1 E A F 1.75 F 0.63 1.75 E F 1.75 ∅ 0.56 ∅ 0.56 —Machine Finish Ordering Information AFL NO. CABLE SIZE PAD DETAIL DIMENSIONS ( inches) DIE SIZE VOLTAGE RATING ( k V) AAC ACSR A B C D E F G SWCTA1613-2N-15-AA 2/0 1/0 (6/1) 1 1.00 7.20 3.84 0.38 2.00 1.00 15.0 45TD16 230 SWCTA1613-2N-45-AA 1 1.00 6.84 3.94 0.38 2.00 1.00 45.0 45TD16 230 SWCTA1613-4N-15-AA 2 1.00 7.20 3.84 0.38 3.00 0.63 15.0 45TD16 230 SWCTA1613-4N-45-AA 2 1.00 6.84 3.94 0.38 3.00 0.63 45.0 45TD16 230 SWCTA1613-4N4-15-AA 2 1.00 8.20 4.84 0.38 4.00 1.13 15.0 45TD16 230 SWCTA1613-4N4-45-AA 2 1.00 7.84 4.94 0.38 4.00 1.13 45.0 45TD16 230
144 AFLglobal.com 1 (800) 890-8878 © 2014, AFL, all rights reserved. PP-3-00785, R evision 6, 4.30.2025 Specifications are subject to change without notice. 144 SWAGE360 ® Cable Accessories Ordering Information AFL NO. CABLE SIZE PAD DETAIL DIMENSIONS ( inches) DIE SIZE VOLTAGE RATING ( k V) AAC ACSR A B C D E F G SWCTA1617-2N-15-AA 3/0 2/0 (6/1) 1 1.00 7.20 3.84 0.38 2.00 1.00 15.0 45TD16 230 SWCTA1617-2N-45-AA 1 1.00 6.84 3.94 0.38 2.00 1.00 45.0 45TD16 230 SWCTA1617-4N-15-AA 2 1.00 7.20 3.84 0.38 3.00 0.63 15.0 45TD16 230 SWCTA1617-4N-45-AA 2 1.00 7.34 4.44 0.38 3.00 0.63 45.0 45TD16 230 SWCTA1617-4N4-15-AA 2 1.00 8.20 4.84 0.38 4.00 1.13 15.0 45TD16 230 SWCTA1617-4N4-45-AA 2 1.00 7.84 4.94 0.38 4.00 1.13 45.0 45TD16 230 SWCTA1621-2N-15-AA 4/0 3/0 (6/1) 1 1.00 7.20 3.84 0.38 2.00 1.00 15.0 45TD16 230 SWCTA1621-2N-45-AA 1 1.00 6.84 3.94 0.38 2.00 1.00 45.0 45TD16 230 SWCTA1621-4N-15-AA 2 1.00 7.20 3.84 0.38 3.00 0.63 15.0 45TD16 230 SWCTA1621-4N-45-AA 2 1.00 6.84 3.94 0.38 3.00 0.63 45.0 45TD16 230 SWCTA1621-4N4-15-AA 2 1.00 8.20 4.84 0.38 4.00 1.13 15.0 45TD16 230 SWCTA1621-4N4-45-AA 2 1.00 7.84 4.94 0.38 4.00 1.13 45.0 45TD16 230 SWCTA1625-2N-15-AA 250 4/0 (6/1) 1 1.00 7.20 3.84 0.38 2.00 1.00 15.0 45TD16 230 SWCTA1625-2N-45-AA 1 1.00 6.84 3.94 0.38 2.00 1.00 45.0 45TD16 230 SWCTA1625-4N-15-AA 2 1.00 7.20 3.84 0.38 3.00 0.63 15.0 45TD16 230 SWCTA1625-4N-45-AA 2 1.00 6.84 3.94 0.38 3.00 0.63 45.0 45TD16 230 SWCTA1625-4N4-15-AA 2 1.00 8.20 4.84 0.38 4.00 1.13 15.0 45TD16 230 SWCTA1625-4N4-45-AA 2 1.00 7.84 4.94 0.38 4.00 1.13 45.0 45TD16 230 SWCTA2026-2N-15-AA 266.8 266.8 (18/1) 1 1.25 7.67 3.78 0.63 2.00 1.00 15.0 45TD20 230 SWCTA2026-2N-45-AA 1 1.25 7.08 3.67 0.63 2.00 1.00 45.0 45TD20 230 SWCTA2026-4N-15-AA 2 1.25 7.67 3.78 0.63 3.00 0.63 15.0 45TD20 345 SWCTA2026-4N-45-AA 2 1.25 7.08 3.67 0.63 3.00 0.63 45.0 45TD20 345 SWCTA2026-4N4-15-AA 2 1.25 8.67 4.78 0.63 4.00 1.13 15.0 45TD20 345 SWCTA2026-4N4-45-AA 2 1.25 8.08 4.67 0.63 4.00 1.13 45.0 45TD20 345 SWCTA2030-2N-15-AA 300 266.8 (26/7) 1 1.25 7.67 3.78 0.63 2.00 1.00 15.0 45TD20 230 SWCTA2030-2N-45-AA 1 1.25 7.08 3.67 0.63 2.00 1.00 45.0 45TD20 230 SWCTA2030-4N-15-AA 2 1.25 7.67 3.78 0.63 3.00 0.63 15.0 45TD20 345 SWCTA2030-4N-45-AA 2 1.25 7.08 3.67 0.63 3.00 0.63 45.0 45TD20 345 SWCTA2030-4N4-15-AA 2 1.25 8.67 4.78 0.63 4.00 1.13 15.0 45TD20 345 SWCTA2030-4N4-45-AA 2 1.25 8.08 4.67 0.63 4.00 1.13 45.0 45TD20 345 SWCTA2035-2N-15-AA 336.4, 350 300 (26/7), 336.4 (18/1) 1 1.25 7.67 3.78 0.63 2.00 1.00 15.0 45TD20 230 SWCTA2035-2N-45-AA 1 1.25 7.08 3.67 0.63 2.00 1.00 45.0 45TD20 230 SWCTA2035-4N-15-AA 2 1.25 7.67 3.78 0.63 3.00 0.63 15.0 45TD20 345 SWCTA2035-4N-45-AA 2 1.25 7.58 4.17 0.63 3.00 0.63 45.0 45TD20 345 SWCTA2035-4N4-15-AA 2 1.25 8.67 4.78 0.63 4.00 1.13 15.0 45TD20 345 SWCTA2035-4N4-45-AA 2 1.25 8.08 4.67 0.63 4.00 1.13 45.0 45TD20 345 continued TYPE SWCTA-AA Swage Cable Angled Terminal
145 AFLglobal.com 1 (800) 890-8878 © 2014, AFL, all rights reserved. PP-3-00785, R evision 6, 4.30.2025 Specifications are subject to change without notice. 145 SWAGE360 ® Cable Accessories Ordering Information AFL NO. CABLE SIZE PAD DETAIL DIMENSIONS ( inches) DIE SIZE VOLTAGE RATING ( k V) AAC ACSR A B C D E F G SWCTA2039-2N-15-AA 397.5 336.4 (26/7), 336.4 (30/7), 397.5 (18/1) 1 1.25 7.67 3.78 0.63 2.00 1.00 15.0 45TD20 230 SWCTA2039-2N-45-AA 1 1.25 7.08 3.67 0.63 2.00 1.00 45.0 45TD20 230 SWCTA2039-4N-15-AA 2 1.25 7.67 3.78 0.63 3.00 0.63 15.0 45TD20 345 SWCTA2039-4N-45-AA 2 1.25 7.08 3.67 0.63 3.00 0.63 45.0 45TD20 345 SWCTA2039-4N4-15-AA 2 1.25 8.67 4.78 0.63 4.00 1.13 15.0 45TD20 345 SWCTA2039-4N4-45-AA 2 1.25 8.08 4.67 0.63 4.00 1.13 45.0 45TD20 345 SWCTA2445-2N-15-AA 450 397.5 (24/7), 397.5 (26/7) 1 1.50 8.40 4.21 0.63 2.00 1.00 15.0 45TD24 230 SWCTA2445-2N-30-AA 1 1.50 8.10 4.00 0.63 2.00 1.00 30.0 45TD24 230 SWCTA2445-2N-45-AA 1 1.50 7.64 3.91 0.63 2.00 1.00 45.0 45TD24 230 SWCTA2445-4N-15-AA 2 1.50 8.40 4.21 0.63 3.00 0.63 15.0 45TD24 345 SWCTA2445-4N-45-AA 2 1.50 7.64 3.91 0.63 3.00 0.63 45.0 45TD24 345 SWCTA2445-4N4-15-AA 2 1.50 9.40 5.21 0.63 4.00 1.13 15.0 45TD24 345 SWCTA2445-4N4-45-AA 2 1.50 8.64 4.91 0.63 4.00 1.13 45.0 45TD24 345 SWCTA2447-2N-15-AA 477 397.5 (30/7) 1 1.50 8.40 4.21 0.63 2.00 1.00 15.0 45TD24 230 SWCTA2447-2N-45-AA 1 1.50 7.64 3.91 0.63 2.00 1.00 45.0 45TD24 230 SWCTA2447-4N-15-AA 2 1.50 8.40 4.21 0.63 3.00 0.63 15.0 45TD24 345 SWCTA2447-4N-45-AA 2 1.50 7.64 3.91 0.63 3.00 0.63 45.0 45TD24 345 SWCTA2447-4N4-15-AA 2 1.50 9.40 5.21 0.63 4.00 1.13 15.0 45TD24 345 SWCTA2447-4N4-45-AA 2 1.50 8.64 4.91 0.63 4.00 1.13 45.0 45TD24 345 SWCTA2450-2N-15-AA 500 477 (18/1) 1 1.50 8.40 4.21 0.63 2.00 1.00 15.0 45TD24 230 SWCTA2450-2N-45-AA 1 1.50 7.64 3.91 0.63 2.00 1.00 45.0 45TD24 230 SWCTA2450-4N-15-AA 2 1.50 8.40 4.21 0.63 3.00 0.63 15.0 45TD24 345 SWCTA2450-4N-45-AA 2 1.50 7.64 3.91 0.63 3.00 0.63 45.0 45TD24 345 SWCTA2450-4N4-15-AA 2 1.50 9.40 5.21 0.63 4.00 1.13 15.0 45TD24 345 SWCTA2450-4N4-45-AA 2 1.50 8.64 4.91 0.63 4.00 1.13 45.0 45TD24 345 SWCTA2455-2N-15-AA 556.5 477 (24/7), 477 (26/7) 1 1.50 8.40 4.21 0.63 2.00 1.00 15.0 45TD24 230 SWCTA2455-2N-45-AA 1 1.50 7.64 3.91 0.63 2.00 1.00 45.0 45TD24 230 SWCTA2455-4N-15-AA 2 1.50 8.40 4.21 0.63 3.00 0.63 15.0 45TD24 345 SWCTA2455-4N-45-AA 2 1.50 8.14 4.41 0.63 3.00 0.63 45.0 45TD24 345 SWCTA2455-4N4-15-AA 2 1.50 9.40 5.21 0.63 4.00 1.13 15.0 45TD24 345 SWCTA2455-4N4-45-AA 2 1.50 8.64 4.91 0.63 4.00 1.13 45.0 45TD24 345 SWCTA2860-2N-15-AA 600 477 (30/7), 556.5 (18/1) 1 1.75 8.91 4.42 0.63 2.00 1.00 15.0 45TD28 230 SWCTA2860-2N-45-AA 1 1.75 8.19 4.14 0.63 2.00 1.00 45.0 45TD28 230 SWCTA2860-4N-15-AA 2 1.75 8.91 4.42 0.63 3.00 0.63 15.0 45TD28 345 SWCTA2860-4N-45-AA 2 1.75 8.19 4.14 0.63 3.00 0.63 45.0 45TD28 345 SWCTA2860-4N4-15-AA 2 1.75 9.41 4.92 0.63 4.00 1.13 15.0 45TD28 345 SWCTA2860-4N4-45-AA 2 1.75 8.69 4.64 0.63 4.00 1.13 45.0 45TD28 345 continued TYPE SWCTA-AA Swage Cable Angled Terminal
146 AFLglobal.com 1 (800) 890-8878 © 2014, AFL, all rights reserved. PP-3-00785, R evision 6, 4.30.2025 Specifications are subject to change without notice. 146 SWAGE360 ® Cable Accessories Ordering Information AFL NO. CABLE SIZE PAD DETAIL DIMENSIONS ( inches) DIE SIZE VOLTAGE RATING ( k V) AAC ACSR A B C D E F G SWCTA2863-2N-15-AA 636 556.5 (24/7), 556.5 (26/7) 1 1.75 8.91 4.42 0.63 2.00 1.00 15.0 45TD28 230 SWCTA2863-2N-45-AA 1 1.75 8.19 4.14 0.63 2.00 1.00 45.0 45TD28 230 SWCTA2863-4N-15-AA 2 1.75 8.91 4.42 0.63 3.00 0.63 15.0 45TD28 345 SWCTA2863-4N-45-AA 2 1.75 8.19 4.14 0.63 3.00 0.63 45.0 45TD28 345 SWCTA2863-4N4-15-AA 2 1.75 9.41 4.92 0.63 4.00 1.13 15.0 45TD28 345 SWCTA2863-4N4-45-AA 2 1.75 8.69 4.64 0.63 4.00 1.13 45.0 45TD28 345 SWCTA2871-2N-15-AA 700, 715.5 556.5 (30/7), 605 (24/7), 605 (26/7), 636 (18/1), 636 (36/1) 1 1.75 8.91 4.42 0.63 2.00 1.00 15.0 45TD28 230 SWCTA2871-2N-45-AA 1 1.75 8.19 4.14 0.63 2.00 1.00 45.0 45TD28 230 SWCTA2871-4N-15-AA 2 1.75 8.91 4.42 0.63 3.00 0.63 15.0 45TD28 345 SWCTA2871-4N-45-AA 2 1.75 8.19 4.14 0.63 3.00 0.63 45.0 45TD28 345 SWCTA2871-4N4-15-AA 2 1.75 9.41 4.92 0.63 4.00 1.13 15.0 45TD28 345 SWCTA2871-4N4-45-AA 2 1.75 8.69 4.64 0.63 4.00 1.13 45.0 45TD28 345 SWCTA3075-2N-15-AA 750 605 (30/7), 605 (30/19), 636 (24/7), 636 (26/7) 1 1.88 8.91 4.39 0.63 2.00 1.00 15.0 45TD30 230 SWCTA3075-2N-45-AA 1 1.88 8.15 4.01 0.63 2.00 1.00 45.0 45TD30 230 SWCTA3075-4N-15-AA 2 1.88 8.91 4.39 0.63 3.00 0.63 15.0 45TD30 345 SWCTA3075-4N-45-AA 2 1.88 8.15 4.01 0.63 3.00 0.63 45.0 45TD30 345 SWCTA3075-4N4-15-AA 2 1.88 9.41 4.89 0.63 4.00 1.13 15.0 45TD30 345 SWCTA3075-4N4-45-AA 2 1.88 8.65 4.51 0.63 4.00 1.13 45.0 45TD30 345 SWCTA3079-2N-15-AA 795 636 (30/7), 636 (30/19), 715.5 (24/7), 715.5 (54/7), 795 (36/1) 1 1.88 8.91 4.39 0.63 2.00 1.00 15.0 45TD30 230 SWCTA3079-2N-45-AA 1 1.88 8.15 4.01 0.63 2.00 1.00 45.0 45TD30 230 SWCTA3079-4N-15-AA 2 1.88 8.91 4.39 0.63 3.00 0.63 15.0 45TD30 345 SWCTA3079-4N-30-AA 2 1.88 8.61 4.12 0.63 3.00 0.63 30.0 45TD30 345 SWCTA3079-4N-45-AA 2 1.88 8.15 4.01 0.63 3.00 0.63 45.0 45TD30 345 SWCTA3079-4N4-15-AA 2 1.88 9.41 4.89 0.63 4.00 1.13 15.0 45TD30 345 SWCTA3079-4N4-45-AA 2 1.88 8.65 4.51 0.63 4.00 1.13 45.0 45TD30 345 SWCTA3087-2N-15-AA 874.5 715.5 (26/7), 715.5 (30/19), 795 (45/7) 1 1.88 8.91 4.39 0.63 2.00 1.00 15.0 45TD30 230 SWCTA3087-2N-45-AA 1 1.88 8.15 4.01 0.63 2.00 1.00 45.0 45TD30 230 SWCTA3087-4N-15-AA 2 1.88 8.91 4.39 0.63 3.00 0.63 15.0 45TD30 345 SWCTA3087-4N-45-AA 2 1.88 8.15 4.01 0.63 3.00 0.63 45.0 45TD30 345 SWCTA3087-4N4-15-AA 2 1.88 9.41 4.89 0.63 4.00 1.13 15.0 45TD30 345 SWCTA3087-4N4-45-AA 2 1.88 8.65 4.51 0.63 4.00 1.13 45.0 45TD30 345 SWCTA3290-2N-15-AA 900 795 (24/7), 795 (54/7), 795 (26/7) 1 2.00 9.03 4.36 0.75 2.00 1.00 15.0 45TD32 230 SWCTA3290-2N-45-AA 1 2.00 8.19 3.88 0.75 2.00 1.00 45.0 45TD32 230 SWCTA3290-4N-15-AA 2 2.00 9.03 4.36 0.75 3.00 0.63 15.0 45TD32 345 SWCTA3290-4N-45-AA 2 2.00 8.19 3.88 0.75 3.00 0.63 45.0 45TD32 345 SWCTA3290-4N4-15-AA 2 2.00 10.03 5.36 0.75 4.00 1.13 15.0 45TD32 345 SWCTA3290-4N4-45-AA 2 2.00 9.19 4.88 0.75 4.00 1.13 45.0 45TD32 345 continued TYPE SWCTA-AA Swage Cable Angled Terminal
147 AFLglobal.com 1 (800) 890-8878 © 2014, AFL, all rights reserved. PP-3-00785, R evision 6, 4.30.2025 Specifications are subject to change without notice. 147 SWAGE360 ® Cable Accessories Ordering Information AFL NO. CABLE SIZE PAD DETAIL DIMENSIONS ( inches) DIE SIZE VOLTAGE RATING ( k V) AAC ACSR A B C D E F G SWCTA3295-2N-15-AA 954 795 (30/19), 900 (45/7) 1 2.00 9.03 4.36 0.75 2.00 1.00 15.0 45TD32 230 SWCTA3295-2N-45-AA 1 2.00 8.19 3.88 0.75 2.00 1.00 45.0 45TD32 230 SWCTA3295-4N-15-AA 2 2.00 9.03 4.36 0.75 3.00 0.63 15.0 45TD32 345 SWCTA3295-4N-45-AA 2 2.00 8.19 3.88 0.75 3.00 0.63 45.0 45TD32 345 SWCTA3295-4N4-15-AA 2 2.00 10.03 5.36 0.75 4.00 1.13 15.0 45TD32 345 SWCTA3295-4N4-45-AA 2 2.00 9.19 4.88 0.75 4.00 1.13 45.0 45TD32 345 SWCTA32100-2N-15-AA 1000 874.5 (54/7), 900 (54/7), 954 (45/7) 1 2.00 9.03 4.36 0.75 2.00 1.00 15.0 45TD32 230 SWCTA32100-2N-45-AA 1 2.00 8.19 3.88 0.75 2.00 1.00 45.0 45TD32 230 SWCTA32100-4N-15-AA 2 2.00 9.03 4.36 0.75 3.00 0.63 15.0 45TD32 345 SWCTA32100-4N-45-AA 2 2.00 8.19 3.88 0.75 3.00 0.63 45.0 45TD32 345 SWCTA32100-4N4-15-AA 2 2.00 10.03 5.36 0.75 4.00 1.13 15.0 45TD32 345 SWCTA32100-4N4-45-AA 2 2.00 9.19 4.88 0.75 4.00 1.13 45.0 45TD32 345 SWCTA32103-4N-15-AA 1033.5 954 (54/7) 2 2.00 9.03 4.36 0.75 3.00 0.63 15.0 45TD32 345 SWCTA32103-4N-45-AA 2 2.00 8.19 3.88 0.75 3.00 0.63 45.0 45TD32 345 SWCTA32103-4N4-15-AA 2 2.00 10.03 5.36 0.75 4.00 1.13 15.0 45TD32 345 SWCTA32103-4N4-45-AA 2 2.00 9.19 4.88 0.75 4.00 1.13 45.0 45TD32 345 SWCTA32111-4N-15-AA 1113 1033.5 (45/7), 1033.5 (54/7) 2 2.00 9.03 4.36 0.75 3.00 0.63 15.0 45TD32 345 SWCTA32111-4N-45-AA 2 2.00 8.19 3.88 0.75 3.00 0.63 45.0 45TD32 345 SWCTA32111-4N4-15-AA 2 2.00 10.03 5.36 0.75 4.00 1.13 15.0 45TD32 345 SWCTA32111-4N4-45-AA 2 2.00 9.19 4.88 0.75 4.00 1.13 45.0 45TD32 345 SWCTA36119-4N-15-AA 1192.5 1113 (45/7) 2 2.25 9.67 4.57 0.75 3.00 0.63 15.0 45TD36 345 SWCTA36119-4N-45-AA 2 2.25 8.87 4.11 0.75 3.00 0.63 45.0 45TD36 345 SWCTA36119-4N4-15-AA 2 2.25 10.17 5.07 0.75 4.00 1.13 15.0 45TD36 345 SWCTA36119-4N4-45-AA 2 2.25 9.37 4.61 0.75 4.00 1.13 45.0 45TD36 345 SWCTA36127-4N-15-AA 1272 1113 (54/19), 1192.5 (45/7) 2 2.25 9.67 4.57 0.75 3.00 0.63 15.0 45TD36 345 SWCTA36127-4N-45-AA 2 2.25 8.87 4.11 0.75 3.00 0.63 45.0 45TD36 345 SWCTA36127-4N4-15-AA 2 2.25 10.17 5.07 0.75 4.00 1.13 15.0 45TD36 345 SWCTA36127-4N4-45-AA 2 2.25 9.37 4.61 0.75 4.00 1.13 45.0 45TD36 345 SWCTA36135-4N-15-AA 1351.5 1192.5 (54/19), 1272 (45/7) 2 2.25 9.67 4.57 0.75 3.00 0.63 15.0 45TD36 345 SWCTA36135-4N-30-AA 2 2.25 9.41 4.31 0.75 3.00 0.63 30.0 45TD36 345 SWCTA36135-4N-45-AA 2 2.25 8.87 4.11 0.75 3.00 0.63 45.0 45TD36 345 SWCTA36135-4N4-15-AA 2 2.25 10.17 5.07 0.75 4.00 1.13 15.0 45TD36 345 SWCTA36135-4N4-45-AA 2 2.25 9.37 4.61 0.75 4.00 1.13 45.0 45TD36 345 SWCTA36143-4N-15-AA 1431 1272 (54/19), 1351.5 (45/7) 2 2.25 9.67 4.57 0.75 3.00 0.63 15.0 45TD36 345 SWCTA36143-4N-45-AA 2 2.25 8.87 4.11 0.75 3.00 0.63 45.0 45TD36 345 SWCTA36143-4N4-15-AA 2 2.25 10.17 5.07 0.75 4.00 1.13 15.0 45TD36 345 SWCTA36143-4N4-45-AA 2 2.25 9.37 4.61 0.75 4.00 1.13 45.0 45TD36 345 continued TYPE SWCTA-AA Swage Cable Angled Terminal
148 AFLglobal.com 1 (800) 890-8878 © 2014, AFL, all rights reserved. PP-3-00785, R evision 6, 4.30.2025 Specifications are subject to change without notice. 148 SWAGE360 ® Cable Accessories Ordering Information AFL NO. CABLE SIZE PAD DETAIL DIMENSIONS ( inches) DIE SIZE VOLTAGE RATING ( k V) AAC ACSR A B C D E F G SWCTA36151-4N-15-AA 1510.5 1351.5 (54/19), 1431 (45/7) 2 2.25 9.67 4.57 0.75 3.00 0.63 15.0 45TD36 345 SWCTA36151-4N-45-AA 2 2.25 8.87 4.11 0.75 3.00 0.63 45.0 45TD36 345 SWCTA36151-4N4-15-AA 2 2.25 10.17 5.07 0.75 4.00 1.13 15.0 45TD36 345 SWCTA36151-4N4-45-AA 2 2.25 9.37 4.61 0.75 4.00 1.13 45.0 45TD36 345 SWCTA36159-4N-15-AA 1590 1431 (54/19), 1510.5 (45/7) 2 2.25 9.67 4.57 0.75 3.00 0.63 15.0 45TD36 345 SWCTA36159-4N-45-AA 2 2.25 8.87 4.11 0.75 3.00 0.63 45.0 45TD36 345 SWCTA36159-4N4-15-AA 2 2.25 10.17 5.07 0.75 4.00 1.13 15.0 45TD36 345 SWCTA36159-4N4-45-AA 2 2.25 9.37 4.61 0.75 4.00 1.13 45.0 45TD36 345 SWCTA36175-4N-15-AA 1750 1510.5 (54/19), 1590 (45/7) 2 2.25 9.67 4.57 0.75 3.00 0.63 15.0 45TD36 345 SWCTA36175-4N-45-AA 2 2.25 8.87 4.11 0.75 3.00 0.63 45.0 45TD36 345 SWCTA36175-4N4-15-AA 2 2.25 10.17 5.07 0.75 4.00 1.13 15.0 45TD36 345 SWCTA36175-4N4-45-AA 2 2.25 9.37 4.61 0.75 4.00 1.13 45.0 45TD36 345 SWCTA36180-4N-15-AA 1800 1590 (54/19) 2 2.25 9.67 4.57 0.75 3.00 0.63 15.0 45TD36 345 SWCTA36180-4N-45-AA 2 2.25 8.87 4.11 0.75 3.00 0.63 45.0 45TD36 345 SWCTA36180-4N4-15-AA 2 2.25 10.17 5.07 0.75 4.00 1.13 15.0 45TD36 345 SWCTA36180-4N4-45-AA 2 2.25 9.37 4.61 0.75 4.00 1.13 45.0 45TD36 345 SWCTA44200-4N-15-AA 2000 1780 (84/19) 2 2.75 10.31 4.49 1.00 3.00 0.63 15.0 65TD44 345 SWCTA44200-4N-45-AA 2 2.75 9.60 4.08 1.00 3.00 0.63 45.0 65TD44 345 SWCTA44200-4N4-15-AA 2 2.75 10.81 4.99 1.00 4.00 1.13 15.0 65TD44 345 SWCTA44200-4N4-45-AA 2 2.75 10.10 4.58 1.00 4.00 1.13 45.0 65TD44 345 SWCTA44230-4N-15-AA 2250 2156 (84/19), 2167 (72/7) 2 2.75 10.31 4.49 1.00 3.00 0.63 15.0 65TD44 345 SWCTA44230-4N-45-AA 2 2.75 9.60 4.08 1.00 3.00 0.63 45.0 65TD44 345 SWCTA44230-4N4-15-AA 2 2.75 10.81 4.99 1.00 4.00 1.13 15.0 65TD44 345 SWCTA44230-4N4-45-AA 2 2.75 10.10 4.58 1.00 4.00 1.13 45.0 65TD44 345 SWCTA44250-4N-15-AA 2500 2312 (76/19) 2 2.75 10.31 4.49 1.00 3.00 0.63 15.0 65TD44 345 SWCTA44250-4N-45-AA 2 2.75 9.60 4.08 1.00 3.00 0.63 45.0 65TD44 345 SWCTA44250-4N4-15-AA 2 2.75 10.81 4.99 1.00 4.00 1.13 15.0 65TD44 345 SWCTA44250-4N4-45-AA 2 2.75 10.10 4.58 1.00 4.00 1.13 45.0 65TD44 345 TYPE SWCTA-AA Swage Cable Angled Terminal
149 AFLglobal.com 1 (800) 890-8878 © 2014, AFL, all rights reserved. PP-3-00783, R evision 8, 8.25.2024 Specifications are subject to change without notice. 149 SWAGE360 ® Cable Accessories continued Material Aluminum Alloy Notes • Prefilled with AFL Filler Compound (AFC) and capped. • For Electro Tin plate add "-SN" to AFL No. EX: SWCTA2026-4N-90-AA-SN TYPE SWCTA-90-AA Swage Cable 90-Degree Terminal A swage type cable 90 degree terminal on a nema pad. —Machine Finish Pad Detail 1 D Pad Detail 2 90° B ∅ A E 1.75 ∅ 0.56 F F C 1.75 E 1.75 ∅ 0.56 0.63 F Ordering Information AFL NO. CABLE RANGE PAD DETAIL DIMENSIONS (inches) DIE SIZE AAC ACSR A B C D E F SWCTA1613-2N-90-AA 2/0 1/0 (6/1) 1 1.00 5.00 3.50 0.38 2.00 1.00 45TD16 SWCTA1613-4N-90-AA 2 1.00 5.00 3.50 0.38 3.00 0.63 45TD16 SWCTA1613-4N4-90-AA 2 1.00 6.00 4.50 0.38 4.00 1.13 45TD16 SWCTA1617-2N-90-AA 3/0 2/0 (6/1) 1 1.00 5.00 3.50 0.38 2.00 1.00 45TD16 SWCTA1617-4N-90-AA 2 1.00 5.00 3.50 0.38 3.00 0.63 45TD16 SWCTA1617-4N4-90-AA 2 1.00 6.00 4.50 0.38 4.00 1.13 45TD16
150 AFLglobal.com 1 (800) 890-8878 © 2014, AFL, all rights reserved. PP-3-00783, R evision 8, 8.25.2024 Specifications are subject to change without notice. 150 SWAGE360 ® Cable Accessories Ordering Information AFL NO. CABLE RANGE PAD DETAIL DIMENSIONS (inches) DIE SIZE AAC ACSR A B C D E F SWCTA1621-2N-90-AA 4/0 3/0 (6/1) 1 1.00 5.00 3.50 0.38 2.00 1.00 45TD16 SWCTA1621-4N-90-AA 2 1.00 5.00 3.50 0.38 3.00 0.63 45TD16 SWCTA1621-4N4-90-AA 2 1.00 6.00 4.50 0.38 4.00 1.13 45TD16 SWCTA1625-2N-90-AA 250 4/0 (6/1) 1 1.00 5.00 3.50 0.38 2.00 1.00 45TD16 SWCTA1625-4N-90-AA 2 1.00 5.00 3.50 0.38 3.00 0.63 45TD16 SWCTA1625-4N4-90-AA 2 1.00 6.00 4.50 0.38 4.00 1.13 45TD16 SWCTA2026-2N-90-AA 266.8 266.8 (18/1) 1 1.25 6.00 4.50 0.63 2.00 1.00 45TD20 SWCTA2026-4N-90-AA 2 1.25 5.50 4.00 0.63 3.00 0.63 45TD20 SWCTA2026-4N4-90-AA 2 1.25 6.50 5.00 0.63 4.00 1.13 45TD20 SWCTA2030-2N-90-AA 300 266.8 (26/7) 1 1.25 6.00 4.50 0.63 2.00 1.00 45TD20 SWCTA2030-4N-90-AA 2 1.25 5.50 4.00 0.63 3.00 0.63 45TD20 SWCTA2030-4N4-90-AA 2 1.25 6.50 5.00 0.63 4.00 1.13 45TD20 SWCTA2035-2N-90-AA 336.4, 350 300 (26/7), 336.4 (18/1) 1 1.25 6.00 4.50 0.63 2.00 1.00 45TD20 SWCTA2035-4N-90-AA 2 1.25 5.50 4.00 0.63 3.00 0.63 45TD20 SWCTA2035-4N4-90-AA 2 1.25 6.50 5.00 0.63 4.00 1.13 45TD20 SWCTA2039-2N-90-AA 397.5 336.4 (26/7), 336.4 (30/7), 397.5 (18/1) 1 1.25 5.00 3.50 0.63 2.00 1.00 45TD20 SWCTA2039-4N-90-AA 2 1.25 5.50 4.00 0.63 3.00 0.63 45TD20 SWCTA2039-4N4-90-AA 2 1.25 6.50 5.00 0.63 4.00 1.13 45TD20 SWCTA2445-2N-90-AA 450 397.5 (24/7), 397.5 (25/7) 1 1.50 6.00 4.13 0.63 2.00 1.00 45TD24 SWCTA2445-4N-90-AA 2 1.50 6.00 4.13 0.63 3.00 0.63 45TD24 SWCTA2445-4N4-90-AA 2 1.50 6.50 4.63 0.63 4.00 1.13 45TD24 SWCTA2447-2N-90-AA 477 397.5 (30/7) 1 1.50 6.00 4.13 0.63 2.00 1.00 45TD24 SWCTA2447-4N-90-AA 2 1.50 6.00 4.13 0.63 3.00 0.63 45TD24 SWCTA2447-4N4-90-AA 2 1.50 6.50 4.63 0.63 4.00 1.13 45TD24 SWCTA2450-2N-90-AA 500 477 (18/1) 1 1.50 6.00 4.13 0.63 2.00 1.00 45TD24 SWCTA2450-4N-90-AA 2 1.50 6.00 4.13 0.63 3.00 0.63 45TD24 SWCTA2450-4N4-90-AA 2 1.50 6.50 4.63 0.63 4.00 1.13 45TD24 SWCTA2455-2N-90-AA 556.5 477 (24/7), 477 (26/7) 1 1.50 6.00 4.13 0.63 2.00 1.00 45TD24 SWCTA2455-4N-90-AA 2 1.50 6.00 4.13 0.63 3.00 0.63 45TD24 SWCTA2455-4N4-90-AA 2 1.50 6.50 4.63 0.63 4.00 1.13 45TD24 SWCTA2860-2N-90-AA 600 477 (30/7), 556.5 (18/1) 1 1.75 6.00 3.88 0.63 2.00 1.00 45TD28 SWCTA2860-4N-90-AA 2 1.75 6.00 3.88 0.63 3.00 0.63 45TD28 SWCTA2860-4N4-90-AA 2 1.75 7.00 4.88 0.63 4.00 1.13 45TD28 SWCTA2863-2N-90-AA 636 556.5 (24/7), 556.5 (26/7) 1 1.75 5.50 3.38 0.63 2.00 1.00 45TD28 SWCTA2863-4N-90-AA 2 1.75 6.00 3.88 0.63 3.00 0.63 45TD28 SWCTA2863-4N4-90-AA 2 1.75 7.00 4.88 0.63 4.00 1.13 45TD28 SWCTA2871-2N-90-AA 700, 715.5 556.5 (30/7), 605 (24/7), 605 (26/7), 636 (18/1), 636 (36/1) 1 1.75 5.50 3.38 0.63 2.00 1.00 45TD28 SWCTA2871-4N-90-AA 2 1.75 6.00 3.88 0.63 3.00 0.63 45TD28 SWCTA2871-4N4-90-AA 2 1.75 7.00 4.88 0.63 4.00 1.13 45TD28 SWCTA3075-2N-90-AA 750 605 (30/7), 605 (30/19), 636 (24/7), 636 (26/7) 1 1.88 6.00 3.75 0.63 2.00 1.00 45TD30 SWCTA3075-4N-90-AA 2 1.88 6.00 3.75 0.63 3.00 0.63 45TD30 SWCTA3075-4N4-90-AA 2 1.88 7.00 4.75 0.63 4.00 1.13 45TD30 continued TYPE SWCTA-90-AA Swage Cable 90-Degree Terminal
151 AFLglobal.com 1 (800) 890-8878 © 2014, AFL, all rights reserved. PP-3-00783, R evision 8, 8.25.2024 Specifications are subject to change without notice. 151 SWAGE360 ® Cable Accessories Ordering Information AFL NO. CABLE RANGE PAD DETAIL DIMENSIONS (inches) DIE SIZE AAC ACSR A B C D E F SWCTA3079-2N-90-AA 795 636 (30/7), 636 (30/19), 715.5 (24/7), 715.5 (54/7), 795 (36/1) 1 1.88 6.00 3.75 0.63 2.00 1.00 45TD30 SWCTA3079-4N-90-AA 2 1.88 6.00 3.75 0.63 3.00 0.63 45TD30 SWCTA3079-4N4-90-AA 2 1.88 7.00 4.75 0.63 4.00 1.13 45TD30 SWCTA3087-2N-90-AA 874.5 715.5 (26/7), 715.5 (30/19), 795 (45/7) 1 1.88 6.00 3.75 0.63 2.00 1.00 45TD30 SWCTA3087-4N-90-AA 2 1.88 6.00 3.75 0.63 3.00 0.63 45TD30 SWCTA3087-4N4-90-AA 2 1.88 7.00 4.75 0.63 4.00 1.13 45TD30 SWCTA3290-2N-90-AA 900 795 (24/7), 795 (54/7), 795 (26/7) 1 2.00 6.00 3.63 0.75 2.00 1.00 45TD32 SWCTA3290-4N-90-AA 2 2.00 6.50 4.13 0.75 3.00 0.63 45TD32 SWCTA3290-4N4-90-AA 2 2.00 7.00 4.63 0.75 4.00 1.13 45TD32 SWCTA3295-2N-90-AA 954 795 (30/19), 900 (45/7) 1 2.00 6.00 3.63 0.75 2.00 1.00 45TD32 SWCTA3295-4N-90-AA 2 2.00 6.50 4.13 0.75 3.00 0.63 45TD32 SWCTA3295-4N4-90-AA 2 2.00 7.00 4.63 0.75 4.00 1.13 45TD32 SWCTA32100-2N-90-AA 1000 874.5 (54/7), 900 (54/7), 954 (45/7) 1 2.00 6.00 3.63 0.75 2.00 1.00 45TD32 SWCTA32100-4N-90-AA 2 2.00 6.50 4.13 0.75 3.00 0.63 45TD32 SWCTA32100-4N4-90-AA 2 2.00 7.00 4.63 0.75 4.00 1.13 45TD32 SWCTA32103-4N-90-AA 1033.5 954 (54/7) 2 2.00 6.50 4.13 0.75 3.00 0.63 45TD32 SWCTA32103-4N4-90-AA 2 2.00 7.00 4.63 0.75 4.00 1.13 45TD32 SWCTA32111-4N-90-AA 1113 1033.5 (45/7), 1033.5 (54/7) 2 2.00 6.00 3.63 0.75 3.00 0.63 45TD32 SWCTA32111-4N4-90-AA 2 2.00 7.00 4.63 0.75 4.00 1.13 45TD32 SWCTA36119-4N-90-AA 1192.5 1113 (45/7) 2 2.25 6.50 3.88 0.75 3.00 0.63 45TD36 SWCTA36119-4N4-90-AA 2 2.25 7.50 4.88 0.75 4.00 1.13 45TD36 SWCTA36127-2N-90-AA 1272 1113 (54/19), 1192.5 (45/7) 1 2.25 6.50 3.88 0.75 2.00 1.00 45TD36 SWCTA36127-4N-90-AA 2 2.25 6.50 3.88 0.75 3.00 0.63 45TD36 SWCTA36127-4N4-90-AA 2 2.25 7.50 4.88 0.75 4.00 1.13 45TD36 SWCTA36135-4N-90-AA 1351.5 1192.5 (54/19), 1272 (45/7) 2 2.25 6.50 3.88 0.75 3.00 0.63 45TD36 SWCTA36135-4N4-90-AA 2 2.25 7.50 4.88 0.75 4.00 1.13 45TD36 SWCTA36143-4N-90-AA 1431 1272 (54/19), 1351.5 (45/7) 2 2.25 6.50 3.88 0.75 3.00 0.63 45TD36 SWCTA36143-4N4-90-AA 2 2.25 7.50 4.88 0.75 4.00 1.13 45TD36 SWCTA36151-4N-90-AA 1510.5 1351.5 (54/19), 1431 (45/7) 2 2.25 6.50 3.88 0.75 3.00 0.63 45TD36 SWCTA36151-4N4-90-AA 2 2.25 7.50 4.88 0.75 4.00 1.13 45TD36 SWCTA36159-4N-90-AA 1590 1431 (54/19), 1510.5 (45/7) 2 2.25 6.50 3.88 0.75 3.00 0.63 45TD36 SWCTA36159-4N4-90-AA 2 2.25 7.50 4.88 0.75 4.00 1.13 45TD36 SWCTA36175-4N-90-AA 1750 1510.5 (54/19), 1590 (45/7) 2 2.25 6.50 3.88 0.75 3.00 0.63 45TD36 SWCTA36175-4N4-90-AA 2 2.25 7.50 4.88 0.75 4.00 1.13 45TD36 SWCTA36180-4N-90-AA 1800 1590 (54/19) 2 2.25 6.50 3.88 0.75 3.00 0.63 45TD36 SWCTA36180-4N4-90-AA 2 2.25 7.50 4.88 0.75 4.00 1.13 45TD36 SWCTA44200-4N-90-AA 2000 1780 (84/19) 2 2.75 7.00 3.88 1.00 3.00 0.63 65TD44 SWCTA44200-4N4-90-AA 2 2.75 8.00 4.88 1.00 4.00 1.13 65TD44 SWCTA44230-4N-90-AA 2250 2156 (84/19), 2167 (72/7) 2 2.75 7.00 3.88 1.00 3.00 0.63 65TD44 SWCTA44230-4N4-90-AA 2 2.75 8.00 4.88 1.00 4.00 1.13 65TD44 SWCTA44250-4N-90-AA 2500 2312 (76/19) 2 2.75 7.00 3.88 1.00 3.00 0.63 65TD44 SWCTA44250-4N4-90-AA 2 2.75 8.00 4.88 1.00 4.00 1.13 65TD44 TYPE SWCTA-90-AA Swage Cable 90-Degree Terminal
152 AFLglobal.com 1 (800) 890-8878 © 2014, AFL, all rights reserved. PP-3-00663, R evision 5, 8.27.2024 Specifications are subject to change without notice. 152 SWAGE360 ® Cable Accessories Material Aluminum Alloy Notes • Prefilled with AFL Filler Compound (AFC) and capped. • For Electro Tin plate add "-SN" to AFL No. EX: SW2CT2026-4N-AA-SN • For 5 inch, 8 inch or 18 inch cable spacing add "-XX" to AFL No. EX: SW2CT2026-18-4N-AA TYPE SW2CT-AA Swage Two Offset Cable Terminal A swage type two cable offset terminals on a nema pad. C L Pad Detail 1 E Pad Detail 2 B F G H 1.75 F G H 1.75 1.75 ∅ 0.56 C ∅ A D B 1.75 ∅ 0.56 —Machine Finish continued
153 AFLglobal.com 1 (800) 890-8878 © 2014, AFL, all rights reserved. PP-3-00663, R evision 5, 8.27.2024 Specifications are subject to change without notice. 153 SWAGE360 ® Cable Accessories Ordering Information AFL NO. CABLE SIZE PAD DETAIL DIMENSIONS ( inches) DIE SIZE AAC ACSR A B C D E F G H SW2CT1613-4N-AA 2/0 1/0 (6/1) 1 1.00 3.00 0.50 2.75 7.75 3.25 0.63 0.63 45TD16 SW2CT1613-4N4-AA 1 1.00 4.00 0.50 2.75 8.75 4.25 1.13 1.13 45TD16 SW2CT1613-5N4-AA 2 1.00 5.00 0.50 2.75 8.75 4.25 0.75 1.13 45TD16 SW2CT1613-6N4-AA 2 1.00 6.00 0.50 2.75 8.75 4.25 1.25 1.13 45TD16 SW2CT1617-4N-AA 3/0 2/0 (6/1) 1 1.00 3.00 0.50 2.75 7.75 3.25 0.63 0.63 45TD16 SW2CT1617-4N4-AA 1 1.00 4.00 0.50 2.75 8.75 4.25 1.13 1.13 45TD16 SW2CT1617-5N4-AA 2 1.00 5.00 0.50 2.75 8.75 4.25 0.75 1.13 45TD16 SW2CT1617-6N4-AA 2 1.00 6.00 0.50 2.75 8.75 4.25 1.25 1.13 45TD16 SW2CT1621-4N-AA 4/0 3/0 (6/1) 1 1.00 3.00 0.50 2.75 7.75 3.25 0.63 0.63 45TD16 SW2CT1621-4N4-AA 1 1.00 4.00 0.50 2.75 8.75 4.25 1.13 1.13 45TD16 SW2CT1621-5N4-AA 2 1.00 5.00 0.50 2.75 8.75 4.25 0.75 1.13 45TD16 SW2CT1621-6N4-AA 2 1.00 6.00 0.50 2.75 8.75 4.25 1.25 1.13 45TD16 SW2CT1625-4N-AA 250 4/0 (6/1) 1 1.00 3.00 0.50 2.75 7.75 3.25 0.63 0.63 45TD16 SW2CT1625-4N4-AA 1 1.00 4.00 0.50 2.75 8.75 4.25 1.13 1.13 45TD16 SW2CT1625-5N4-AA 2 1.00 5.00 0.50 2.75 8.75 4.25 0.75 1.13 45TD16 SW2CT1625-6N4-AA 2 1.00 6.00 0.50 2.75 8.75 4.25 1.25 1.13 45TD16 SW2CT2026-4N-AA 266.8 266.8 (18/1) 1 1.25 3.00 0.50 2.75 8.25 3.25 0.63 0.63 45TD20 SW2CT2026-4N4-AA 1 1.25 4.00 0.50 2.75 9.25 4.25 1.13 1.13 45TD20 SW2CT2026-5N4-AA 2 1.25 5.00 0.50 2.75 9.25 4.25 0.75 1.13 45TD20 SW2CT2026-6N4-AA 2 1.25 6.00 0.50 2.75 9.25 4.25 1.25 1.13 45TD20 SW2CT2030-4N-AA 300 266.8 (26/7) 1 1.25 3.00 0.50 2.75 8.25 3.25 0.63 0.63 45TD20 SW2CT2030-4N4-AA 1 1.25 4.00 0.50 2.75 9.25 4.25 1.13 1.13 45TD20 SW2CT2030-5N4-AA 2 1.25 5.00 0.50 2.75 9.25 4.25 0.75 1.13 45TD20 SW2CT2030-6N4-AA 2 1.25 6.00 0.50 2.75 9.25 4.25 1.25 1.13 45TD20 SW2CT2035-4N-AA 336.4, 350 300 (26/7), 336.4 (18/1) 1 1.25 3.00 0.50 2.75 8.25 3.25 0.63 0.63 45TD20 SW2CT2035-4N4-AA 1 1.25 4.00 0.50 2.75 9.25 4.25 1.13 1.13 45TD20 SW2CT2035-5N4-AA 2 1.25 5.00 0.50 2.75 9.25 4.25 0.75 1.13 45TD20 SW2CT2035-6N4-AA 2 1.25 6.00 0.50 2.75 9.25 4.25 1.25 1.13 45TD20 SW2CT2039-4N-AA 397.5 336.4 (26/7), 336.4 (30/7), 397.5 (18/1) 1 1.25 3.00 0.50 2.75 8.25 3.25 0.63 0.63 45TD20 SW2CT2039-4N4-AA 1 1.25 4.00 0.50 2.75 9.25 4.25 1.13 1.13 45TD20 SW2CT2039-5N4-AA 2 1.25 5.00 0.50 2.75 9.25 4.25 0.75 1.13 45TD20 SW2CT2039-6N4-AA 2 1.25 6.00 0.50 2.75 9.25 4.25 1.25 1.13 45TD20 SW2CT2445-4N-AA 450 397.5 (24/7), 397.5 (26/7) 1 1.50 3.00 0.50 3.63 8.38 3.25 0.63 0.63 45TD24 SW2CT2445-4N4-AA 1 1.50 4.00 0.50 3.63 9.38 4.25 1.13 1.13 45TD24 SW2CT2445-5N4-AA 2 1.50 5.00 0.50 3.63 9.38 4.25 0.75 1.13 45TD24 SW2CT2445-6N4-AA 2 1.50 6.00 0.50 3.63 10.38 4.25 1.25 1.13 45TD24 SW2CT2447-4N-AA 477 397.5 (30/7) 1 1.50 3.00 0.50 3.63 8.38 3.25 0.63 0.63 45TD24 SW2CT2447-4N4-AA 1 1.50 4.00 0.50 3.63 9.38 4.25 1.13 1.13 45TD24 SW2CT2447-5N4-AA 2 1.50 5.00 0.50 3.63 9.38 4.25 0.75 1.13 45TD24 SW2CT2447-6N4-AA 2 1.50 6.00 0.50 3.63 10.38 4.25 1.25 1.13 45TD24 SW2CT2450-4N-AA 500 477 (18/1) 1 1.50 3.00 0.50 3.63 8.38 3.25 0.63 0.63 45TD24 SW2CT2450-4N4-AA 1 1.50 4.00 0.50 3.63 9.38 4.25 1.13 1.13 45TD24 SW2CT2450-5N4-AA 2 1.50 5.00 0.50 3.63 9.38 4.25 0.75 1.13 45TD24 SW2CT2450-6N4-AA 2 1.50 6.00 0.50 3.63 10.38 4.25 1.25 1.13 45TD24 SW2CT2455-4N-AA 556.5 477 (24/7), 477 (26/7) 1 1.50 3.00 0.50 3.63 8.38 3.25 0.63 0.63 45TD24 SW2CT2455-4N4-AA 1 1.50 4.00 0.50 3.63 9.38 4.25 1.13 1.13 45TD24 SW2CT2455-5N4-AA 2 1.50 5.00 0.50 3.63 9.38 4.25 0.75 1.13 45TD24 SW2CT2455-6N4-AA 2 1.50 6.00 0.50 3.63 10.38 4.25 1.25 1.13 45TD24 TYPE SW2CT-AA Swage Two Offset Cable Terminal continued
154 AFLglobal.com 1 (800) 890-8878 © 2014, AFL, all rights reserved. PP-3-00663, R evision 5, 8.27.2024 Specifications are subject to change without notice. 154 SWAGE360 ® Cable Accessories continued Ordering Information AFL NO. CABLE SIZE PAD DETAIL DIMENSIONS ( inches) DIE SIZE AAC ACSR A B C D E F G H SW2CT2860-4N-AA 600 477 (30/7), 556.5 (18/1) 1 1.75 3.00 0.63 3.75 9.25 3.25 0.63 0.63 45TD28 SW2CT2860-4N4-AA 1 1.75 4.00 0.63 3.75 11.25 4.25 1.13 1.13 45TD28 SW2CT2860-5N4-AA 2 1.75 5.00 0.63 3.75 11.25 4.25 0.75 1.13 45TD28 SW2CT2860-6N4-AA 2 1.75 6.00 0.63 3.75 10.25 4.25 1.25 1.13 45TD28 SW2CT2863-4N-AA 636 556.5 (24/7), 556.5 (26/7) 1 1.75 3.00 0.63 3.75 9.25 3.25 0.63 0.63 45TD28 SW2CT2863-4N4-AA 1 1.75 4.00 0.63 3.75 11.25 4.25 1.13 1.13 45TD28 SW2CT2863-5N4-AA 2 1.75 5.00 0.63 3.75 11.25 4.25 0.75 1.13 45TD28 SW2CT2863-6N4-AA 2 1.75 6.00 0.63 3.75 10.25 4.25 1.25 1.13 45TD28 SW2CT2871-4N-AA 700, 715.5 556.5 (30/7), 605 (24/7), 605 (26/7), 636 (18/1), 636 (36/1) 1 1.75 3.00 0.63 3.75 9.25 3.25 0.63 0.63 45TD28 SW2CT2871-4N4-AA 1 1.75 4.00 0.63 3.75 11.25 4.25 1.13 1.13 45TD28 SW2CT2871-5N4-AA 2 1.75 5.00 0.63 3.75 11.25 4.25 0.75 1.13 45TD28 SW2CT2871-6N4-AA 2 1.75 6.00 0.63 3.75 10.25 4.25 1.25 1.13 45TD28 SW2CT3075-4N-AA 750 605 (30/7), 605 (30/19), 636 (24/7), 636 (26/7) 1 1.88 3.00 0.63 3.88 9.25 3.25 0.63 0.63 45TD30 SW2CT3075-4N4-AA 1 1.88 4.00 0.63 3.88 11.25 4.25 1.13 1.13 45TD30 SW2CT3075-5N4-AA 2 1.88 5.00 0.63 3.88 11.25 4.25 0.75 1.13 45TD30 SW2CT3075-6N4-AA 2 1.88 6.00 0.63 3.88 10.25 4.25 1.25 1.13 45TD30 SW2CT3079-4N-AA 795 636 (30/7), 636 (30/19), 715.5 (24/7), 715.5 (54/7), 795 (36/1) 1 1.88 3.00 0.63 3.88 9.25 3.25 0.63 0.63 45TD30 SW2CT3079-4N4-AA 1 1.88 4.00 0.63 3.88 11.25 4.25 1.13 1.13 45TD30 SW2CT3079-5N4-AA 2 1.88 5.00 0.63 3.88 11.25 4.25 0.75 1.13 45TD30 SW2CT3079-6N4-AA 2 1.88 6.00 0.63 3.88 10.25 4.25 1.25 1.13 45TD30 SW2CT3087-4N-AA 874.5 715.5 (26/7), 715.5 (30/19), 795 (45/7) 1 1.88 3.00 0.63 3.88 9.25 3.25 0.63 0.63 45TD30 SW2CT3087-4N4-AA 1 1.88 4.00 0.63 3.88 11.25 4.25 1.13 1.13 45TD30 SW2CT3087-5N4-AA 2 1.88 5.00 0.63 3.88 11.25 4.25 0.75 1.13 45TD30 SW2CT3087-6N4-AA 2 1.88 6.00 0.63 3.88 10.25 4.25 1.25 1.13 45TD30 SW2CT3290-4N-AA 900 795 (24/7), 795 (54/7), 795 (26/7) 1 2.00 3.00 0.63 3.88 9.37 3.25 0.63 0.63 45TD32 SW2CT3290-4N4-AA 1 2.00 4.00 0.63 3.88 11.38 4.25 1.13 1.13 45TD32 SW2CT3290-5N4-AA 2 2.00 5.00 0.63 3.88 11.38 4.25 0.75 1.13 45TD32 SW2CT3290-6N4-AA 2 2.00 6.00 0.63 3.88 10.38 4.25 1.25 1.13 45TD32 SW2CT3295-4N-AA 954 795 (30/19), 900 (45/7) 1 2.00 3.00 0.63 3.88 9.38 3.25 0.63 0.63 45TD32 SW2CT3295-4N4-AA 1 2.00 4.00 0.63 3.88 11.38 4.25 1.13 1.13 45TD32 SW2CT3295-5N4-AA 2 2.00 5.00 0.63 3.88 11.38 4.25 0.75 1.13 45TD32 SW2CT3295-6N4-AA 2 2.00 6.00 0.63 3.88 10.38 4.25 1.25 1.13 45TD32 SW2CT32100-4N-AA 1000 874.5 (54/7), 900 (54/7), 954 (45/7) 1 2.00 3.00 0.63 3.88 9.38 3.25 0.63 0.63 45TD32 SW2CT32100-4N4-AA 1 2.00 4.00 0.63 3.88 11.38 4.25 1.13 1.13 45TD32 SW2CT32100-5N4-AA 2 2.00 5.00 0.63 3.88 11.38 4.25 0.75 1.13 45TD32 SW2CT32100-6N4-AA 2 2.00 6.00 0.63 3.88 10.38 4.25 1.25 1.13 45TD32 SW2CT32103-4N-AA 1033.5 954 (54/7) 1 2.00 3.00 0.63 3.88 9.38 3.25 0.63 0.63 45TD32 SW2CT32103-4N4-AA 1 2.00 4.00 0.63 3.88 11.38 4.25 1.13 1.13 45TD32 SW2CT32103-5N4-AA 2 2.00 5.00 0.63 3.88 11.38 4.25 0.75 1.13 45TD32 SW2CT32103-6N4-AA 2 2.00 6.00 0.63 3.88 10.38 4.25 1.25 1.13 45TD32 SW2CT32111-4N-AA 1113 1033.5 (45/7), 1033.5 (54/7) 1 2.00 3.00 0.63 3.88 9.38 3.25 0.63 0.63 45TD32 SW2CT32111-4N4-AA 1 2.00 4.00 0.63 3.88 11.38 4.25 1.13 1.13 45TD32 SW2CT32111-5N4-AA 2 2.00 5.00 0.63 3.88 11.38 4.25 0.75 1.13 45TD32 SW2CT32111-6N4-AA 2 2.00 6.00 0.63 3.88 10.38 4.25 1.25 1.13 45TD32 TYPE SW2CT-AA Swage Two Offset Cable Terminal
155 AFLglobal.com 1 (800) 890-8878 © 2014, AFL, all rights reserved. PP-3-00663, R evision 5, 8.27.2024 Specifications are subject to change without notice. 155 SWAGE360 ® Cable Accessories Ordering Information AFL NO. CABLE SIZE PAD DETAIL DIMENSIONS ( inches) DIE SIZE AAC ACSR A B C D E F G H SW2CT36119-4N-AA 1192.5 1113 (45/7) 1 2.25 3.00 0.75 4.00 9.75 3.25 0.63 0.63 45TD36 SW2CT36119-4N4-AA 1 2.25 4.00 0.75 4.00 11.75 4.25 1.13 1.13 45TD36 SW2CT36119-5N4-AA 2 2.25 5.00 0.75 4.00 11.75 4.25 0.75 1.13 45TD36 SW2CT36119-6N4-AA 2 2.25 6.00 0.75 4.00 11.75 4.25 1.25 1.13 45TD36 SW2CT36127-4N-AA 1272 1113 (54/19), 1192.5 (45/7) 1 2.25 3.00 0.75 4.00 9.75 3.25 0.63 0.63 45TD36 SW2CT36127-4N4-AA 1 2.25 4.00 0.75 4.00 11.75 4.25 1.13 1.13 45TD36 SW2CT36127-5N4-AA 2 2.25 5.00 0.75 4.00 11.75 4.25 0.75 1.13 45TD36 SW2CT36127-6N4-AA 2 2.25 6.00 0.75 4.00 11.75 4.25 1.25 1.13 45TD36 SW2CT36135-4N-AA 1351.5 1192.5 (54/19), 1272 (45/7) 1 2.25 3.00 0.75 4.00 9.75 3.25 0.63 0.63 45TD36 SW2CT36135-4N4-AA 1 2.25 4.00 0.75 4.00 11.75 4.25 1.13 1.13 45TD36 SW2CT36135-5N4-AA 2 2.25 5.00 0.75 4.00 11.75 4.25 0.75 1.13 45TD36 SW2CT36135-6N4-AA 2 2.25 6.00 0.75 4.00 11.75 4.25 1.25 1.13 45TD36 SW2CT36143-4N-AA 1431 1272 (54/19), 1351.5 (45/7) 1 2.25 3.00 0.75 4.00 9.75 3.25 0.63 0.63 45TD36 SW2CT36143-4N4-AA 1 2.25 4.00 0.75 4.00 11.75 4.25 1.13 1.13 45TD36 SW2CT36143-5N4-AA 2 2.25 5.00 0.75 4.00 11.75 4.25 0.75 1.13 45TD36 SW2CT36143-6N4-AA 2 2.25 6.00 0.75 4.00 11.75 4.25 1.25 1.13 45TD36 SW2CT36151-4N-AA 1510.5 1351.5 (54/19), 1431 (45/7) 1 2.25 3.00 0.75 4.00 9.75 3.25 0.63 0.63 45TD36 SW2CT36151-4N4-AA 1 2.25 4.00 0.75 4.00 11.75 4.25 1.13 1.13 45TD36 SW2CT36151-5N4-AA 2 2.25 5.00 0.75 4.00 11.75 4.25 0.75 1.13 45TD36 SW2CT36151-6N4-AA 2 2.25 6.00 0.75 4.00 11.75 4.25 1.25 1.13 45TD36 SW2CT36159-4N-AA 1590 1431 (54/19), 1510.5 (45/7) 1 2.25 3.00 0.75 4.00 9.75 3.25 0.63 0.63 45TD36 SW2CT36159-4N4-AA 1 2.25 4.00 0.75 4.00 11.75 4.25 1.13 1.13 45TD36 SW2CT36159-5N4-AA 2 2.25 5.00 0.75 4.00 11.75 4.25 0.75 1.13 45TD36 SW2CT36159-6N4-AA 2 2.25 6.00 0.75 4.00 11.75 4.25 1.25 1.13 45TD36 SW2CT36175-4N-AA 1750 1510.5 (54/19), 1590 (45/7) 1 2.25 3.00 0.75 4.00 9.75 3.25 0.63 0.63 45TD36 SW2CT36175-4N4-AA 1 2.25 4.00 0.75 4.00 11.75 4.25 1.13 1.13 45TD36 SW2CT36175-5N4-AA 2 2.25 5.00 0.75 4.00 11.75 4.25 0.75 1.13 45TD36 SW2CT36175-6N4-AA 2 2.25 6.00 0.75 4.00 11.75 4.25 1.25 1.13 45TD36 SW2CT36180-4N-AA 1800 1590 (54/19) 1 2.25 3.00 0.75 4.00 9.75 3.25 0.63 0.63 45TD36 SW2CT36180-4N4-AA 1 2.25 4.00 0.75 4.00 11.75 4.25 1.13 1.13 45TD36 SW2CT36180-5N4-AA 2 2.25 5.00 0.75 4.00 11.75 4.25 0.75 1.13 45TD36 SW2CT36180-6N4-AA 2 2.25 6.00 0.75 4.00 11.75 4.25 1.25 1.13 45TD36 SW2CT44200-4N-AA 2000 1780 (84/19) 1 2.75 3.00 1.00 5.50 12.38 3.25 0.63 0.63 65TD44 SW2CT44200-4N4-AA 1 2.75 4.00 1.00 5.50 12.38 4.25 1.13 1.13 65TD44 SW2CT44200-5N4-AA 2 2.75 5.00 1.00 5.50 12.38 4.25 0.75 1.13 65TD44 SW2CT44200-6N4-AA 2 2.75 6.00 1.00 5.50 12.38 4.25 1.25 1.13 65TD44 SW2CT44230-4N-AA 2250 2156 (84/19), 2167 (72/7) 1 2.75 3.00 1.00 5.50 12.38 3.25 0.63 0.63 65TD44 SW2CT44230-4N4-AA 1 2.75 4.00 1.00 5.50 12.38 4.25 1.13 1.13 65TD44 SW2CT44230-5N4-AA 2 2.75 5.00 1.00 5.50 12.38 4.25 0.75 1.13 65TD44 SW2CT44230-6N4-AA 2 2.75 6.00 1.00 5.50 12.38 4.25 1.25 1.13 65TD44 SW2CT44250-4N-AA 2500 2312 (76/19) 1 2.75 3.00 1.00 5.50 12.38 3.25 0.63 0.63 65TD44 SW2CT44250-4N4-AA 1 2.75 4.00 1.00 5.50 12.38 4.25 1.13 1.13 65TD44 SW2CT44250-5N4-AA 2 2.75 5.00 1.00 5.50 12.38 4.25 0.75 1.13 65TD44 SW2CT44250-6N4-AA 2 2.75 6.00 1.00 5.50 12.38 4.25 1.25 1.13 65TD44 TYPE SW2CT-AA Swage Two Offset Cable Terminal
156 AFLglobal.com 1 (800) 890-8878 © 2014, AFL, all rights reserved. PP-3-00650, R evision 5, 8.28.2024 Specifications are subject to change without notice. 156 SWAGE360 ® Cable Accessories continued Material Aluminum Alloy Notes • Prefilled with AFL Filler Compound (AFC) and capped. • For Electro Tin plate add "-SN" to AFL No. EX: SW2CTA2026-4N-30-AA-SN • For 5 inch, 8 inch or 18 inch cable spacing add "-XX" to AFL No. EX: SW2CTA2026-18-4N-30-AA TYPE SW2CTA-30-AA Swage Two Cable 30-Degree Terminal A swage type two cable angled terminals on a nema pad. —Machine Finish C L Pad Detail 1 ∅ A Pad Detail 2 B G E F 1.75 30° G E F 1.75 1.75 ∅ 0.56 SYM H C D B 1.75 ∅ 0.56 Pad Detail 3 B E F 1.75 ∅ 0.56
157 AFLglobal.com 1 (800) 890-8878 © 2014, AFL, all rights reserved. PP-3-00650, R evision 5, 8.28.2024 Specifications are subject to change without notice. 157 SWAGE360 ® Cable Accessories continued TYPE SW2CTA-30-AA Swage Two Cable 30-Degree Terminal Ordering Information AFL NO. CABLE SIZE PAD DETAIL DIMENSIONS (inches) DIE SIZE VOLTAGE RATING AAC ACSR A B C D E F G H SW2CTA1613-4N-30-AA 2/0 1/0 (6/1) 1 1.00 3.00 0.50 2.75 0.63 0.63 3.25 7.25 45TD16 230 kV SW2CTA1613-4N4-30-AA 1 1.00 4.00 0.50 2.75 1.13 1.13 4.25 8.25 45TD16 230 kV SW2CTA1613-5N4-30-AA 2 1.00 5.00 0.50 2.75 0.75 1.13 4.25 8.25 45TD16 230 kV SW2CTA1613-6N4-30-AA 2 1.00 6.00 0.50 2.75 1.25 1.13 4.25 8.25 45TD16 230 kV SW2CTA1617-4N-30-AA 3/0 2/0 (6/1) 1 1.00 3.00 0.50 2.75 0.63 0.63 3.25 7.25 45TD16 230 kV SW2CTA1617-4N4-30-AA 1 1.00 4.00 0.50 2.75 1.13 1.13 4.25 8.25 45TD16 230 kV SW2CTA1617-5N4-30-AA 2 1.00 5.00 0.50 2.75 0.75 1.13 4.25 8.25 45TD16 230 kV SW2CTA1617-6N4-30-AA 2 1.00 6.00 0.50 2.75 1.25 1.13 4.25 8.25 45TD16 230 kV SW2CTA1621-4N-30-AA 4/0 3/0 (6/1) 1 1.00 3.00 0.50 2.75 0.63 0.63 3.25 7.25 45TD16 230 kV SW2CTA1621-4N4-30-AA 1 1.00 4.00 0.50 2.75 1.13 1.13 4.25 8.25 45TD16 230 kV SW2CTA1621-5N4-30-AA 2 1.00 5.00 0.50 2.75 0.75 1.13 4.25 8.25 45TD16 230 kV SW2CTA1621-6N4-30-AA 2 1.00 6.00 0.50 2.75 1.25 1.13 4.25 8.25 45TD16 230 kV SW2CTA1625-4N-30-AA 250 4/0 (6/1) 1 1.00 3.00 0.50 2.75 0.63 0.63 3.25 7.25 45TD16 230 kV SW2CTA1625-4N4-30-AA 1 1.00 4.00 0.50 2.75 1.13 1.13 4.25 8.25 45TD16 230 kV SW2CTA1625-5N4-30-AA 2 1.00 5.00 0.50 2.75 0.75 1.13 4.25 8.25 45TD16 230 kV SW2CTA1625-6N4-30-AA 2 1.00 6.00 0.50 2.75 1.25 1.13 4.25 8.25 45TD16 230 kV SW2CTA2026-4N-30-AA 266.8 266.8 (18/1) 1 1.25 3.00 0.50 2.75 0.63 0.63 3.25 7.53 45TD20 345 kV SW2CTA2026-4N4-30-AA 1 1.25 4.00 0.50 2.75 1.13 1.13 4.25 8.53 45TD20 345 kV SW2CTA2026-5N4-30-AA 2 1.25 5.00 0.50 2.75 0.75 1.13 4.25 8.54 45TD20 345 kV SW2CTA2026-6N4-30-AA 2 1.25 6.00 0.50 2.75 1.25 1.13 4.25 8.54 45TD20 345 kV SW2CTA2030-4N-30-AA 300 266.8 (26/7) 1 1.25 3.00 0.50 2.75 0.63 0.63 3.25 7.53 45TD20 345 kV SW2CTA2030-4N4-30-AA 1 1.25 4.00 0.50 2.75 1.13 1.13 4.25 8.53 45TD20 345 kV SW2CTA2030-5N4-30-AA 2 1.25 5.00 0.50 2.75 0.75 1.13 4.25 8.54 45TD20 345 kV SW2CTA2030-6N4-30-AA 2 1.25 6.00 0.50 2.75 1.25 1.13 4.25 8.54 45TD20 345 kV SW2CTA2035-4N-30-AA 336.4, 350 300 (26/7), 336.4 (18/1) 1 1.25 3.00 0.50 2.75 0.63 0.63 3.25 7.53 45TD20 345 kV SW2CTA2035-4N4-30-AA 1 1.25 4.00 0.50 2.75 1.13 1.13 4.25 8.53 45TD20 345 kV SW2CTA2035-5N4-30-AA 2 1.25 5.00 0.50 2.75 0.75 1.13 4.25 8.54 45TD20 345 kV SW2CTA2035-6N4-30-AA 2 1.25 6.00 0.50 2.75 1.25 1.13 4.25 8.54 45TD20 345 kV SW2CTA2039-4N-30-AA 397.5 336.4 (26/7), 336.4 (30/7), 397.5 (18/1) 1 1.25 3.00 0.50 2.75 0.63 0.63 3.25 7.53 45TD20 345 kV SW2CTA2039-4N4-30-AA 1 1.25 4.00 0.50 2.75 1.13 1.13 4.25 8.53 45TD20 345 kV SW2CTA2039-5N4-30-AA 2 1.25 5.00 0.50 2.75 0.75 1.13 4.25 8.54 45TD20 345 kV SW2CTA2039-6N4-30-AA 2 1.25 6.00 0.50 2.75 1.25 1.13 4.25 8.54 45TD20 345 kV SW2CTA2445-2N-30-AA 450 397.5 (24/7), 397.5 (26/7) 3 1.50 2.00 0.50 3.88 1.00 0.63 3.25 7.24 45TD24 230 kV SW2CTA2445-4N-30-AA 1 1.50 3.00 0.50 3.63 0.63 0.63 3.25 7.61 45TD24 345 kV SW2CTA2445-4N4-30-AA 1 1.50 4.00 0.50 3.63 1.13 1.13 4.25 8.61 45TD24 345 kV SW2CTA2445-5N4-30-AA 2 1.50 5.00 0.50 3.63 0.75 1.13 4.25 8.61 45TD24 345 kV SW2CTA2445-6N4-30-AA 2 1.50 6.00 0.50 3.63 1.25 1.13 4.25 9.61 45TD24 345 kV SW2CTA2447-4N-30-AA 477 397.5 (30/7) 1 1.50 3.00 0.50 3.63 0.63 0.63 3.25 7.61 45TD24 345 kV SW2CTA2447-4N4-30-AA 1 1.50 4.00 0.50 3.63 1.13 1.13 4.25 8.61 45TD24 345 kV SW2CTA2447-5N4-30-AA 2 1.50 5.00 0.50 3.63 0.75 1.13 4.25 8.61 45TD24 345 kV SW2CTA2447-6N4-30-AA 2 1.50 6.00 0.50 3.63 1.25 1.13 4.25 9.61 45TD24 345 kV SW2CTA2450-4N-30-AA 500 477 (18/1) 1 1.50 3.00 0.50 3.63 0.63 0.63 3.25 7.61 45TD24 345 kV SW2CTA2450-4N4-30-AA 1 1.50 4.00 0.50 3.63 1.13 1.13 4.25 8.61 45TD24 345 kV SW2CTA2450-5N4-30-AA 2 1.50 5.00 0.50 3.63 0.75 1.13 4.25 8.61 45TD24 345 kV SW2CTA2450-6N4-30-AA 2 1.50 6.00 0.50 3.63 1.25 1.13 4.25 9.61 45TD24 345 kV SW2CTA2455-4N-30-AA 556.5 477 (24/7), 477 (26/7) 1 1.50 3.00 0.50 3.63 0.63 0.63 3.25 7.61 45TD24 345 kV SW2CTA2455-4N4-30-AA 1 1.50 4.00 0.50 3.63 1.13 1.13 4.25 8.61 45TD24 345 kV SW2CTA2455-5N4-30-AA 2 1.50 5.00 0.50 3.63 0.75 1.13 4.25 8.61 45TD24 345 kV SW2CTA2455-6N4-30-AA 2 1.50 6.00 0.50 3.63 1.25 1.13 4.25 9.61 45TD24 345 kV
158 AFLglobal.com 1 (800) 890-8878 © 2014, AFL, all rights reserved. PP-3-00650, R evision 5, 8.28.2024 Specifications are subject to change without notice. 158 SWAGE360 ® Cable Accessories Ordering Information AFL NO. CABLE SIZE PAD DETAIL DIMENSIONS (inches) DIE SIZE VOLTAGE RATING AAC ACSR A B C D E F G H SW2CTA2860-4N-30-AA 600 477 (30/7), 556.5 (18/1) 1 1.75 3.00 0.63 3.75 0.63 0.63 3.25 8.67 45TD28 345 kV SW2CTA2860-4N4-30-AA 1 1.75 4.00 0.63 3.75 1.13 1.13 4.25 10.67 45TD28 345 kV SW2CTA2860-5N4-30-AA 2 1.75 5.00 0.63 3.75 0.75 1.13 4.25 10.67 45TD28 345 kV SW2CTA2860-6N4-30-AA 2 1.75 6.00 0.63 3.75 1.25 1.13 4.25 9.67 45TD28 345 kV SW2CTA2863-4N-30-AA 636 556.5 (24/7), 556.5 (26/7) 1 1.75 3.00 0.63 3.75 0.63 0.63 3.25 8.67 45TD28 345 kV SW2CTA2863-4N4-30-AA 1 1.75 4.00 0.63 3.75 1.13 1.13 4.25 10.67 45TD28 345 kV SW2CTA2863-5N4-30-AA 2 1.75 5.00 0.63 3.75 0.75 1.13 4.25 10.67 45TD28 345 kV SW2CTA2863-6N4-30-AA 2 1.75 6.00 0.63 3.75 1.25 1.13 4.25 9.67 45TD28 345 kV SW2CTA2871-4N-30-AA 700, 715.5 556.5 (30/7), 605 (24/7), 605 (26/7), 636 (18/1), 636 (36/1) 1 1.75 3.00 0.63 3.75 0.63 0.63 3.25 8.67 45TD28 345 kV SW2CTA2871-4N4-30-AA 1 1.75 4.00 0.63 3.75 1.13 1.13 4.25 10.67 45TD28 345 kV SW2CTA2871-5N4-30-AA 2 1.75 5.00 0.63 3.75 0.75 1.13 4.25 10.67 45TD28 345 kV SW2CTA2871-6N4-30-AA 2 1.75 6.00 0.63 3.75 1.25 1.13 4.25 9.67 45TD28 345 kV SW2CTA3075-4N-30-AA 750 605 (30/7), 605 (30/19), 636 (24/7), 636 (26/7) 1 1.88 3.00 0.63 3.88 0.63 0.63 3.25 8.61 45TD30 345 kV SW2CTA3075-4N4-30-AA 1 1.88 4.00 0.63 3.88 1.13 1.13 4.25 10.61 45TD30 345 kV SW2CTA3075-5N4-30-AA 2 1.88 5.00 0.63 3.88 0.75 1.13 4.25 10.61 45TD30 345 kV SW2CTA3075-6N4-30-AA 2 1.88 6.00 0.63 3.88 1.25 1.13 4.25 9.61 45TD30 345 kV SW2CTA3079-4N-30-AA 795 636 (30/7), 636 (30/19), 715.5 (24/7), 715.5 (54/7), 795 (36/1) 1 1.88 3.00 0.63 3.88 0.63 0.63 3.25 8.61 45TD30 345 kV SW2CTA3079-4N4-30-AA 1 1.88 4.00 0.63 3.88 1.13 1.13 4.25 10.61 45TD30 345 kV SW2CTA3079-5N4-30-AA 2 1.88 5.00 0.63 3.88 0.75 1.13 4.25 10.61 45TD30 345 kV SW2CTA3079-6N4-30-AA 2 1.88 6.00 0.63 3.88 1.25 1.13 4.25 9.61 45TD30 345 kV SW2CTA3087-4N-30-AA 874.5 715.5 (26/7), 715.5 (30/19), 795 (45/7) 1 1.88 3.00 0.63 3.88 0.63 0.63 3.25 8.61 45TD30 345 kV SW2CTA3087-4N4-30-AA 1 1.88 4.00 0.63 3.88 1.13 1.13 4.25 10.61 45TD30 345 kV SW2CTA3087-5N4-30-AA 2 1.88 5.00 0.63 3.88 0.75 1.13 4.25 10.61 45TD30 345 kV SW2CTA3087-6N4-30-AA 2 1.88 6.00 0.63 3.88 1.25 1.13 4.25 9.61 45TD30 345 kV SW2CTA3290-4N-30-AA 900 795 (24/7), 795 (54/7), 795 (26/7) 1 2.00 3.00 0.63 3.88 0.63 0.63 3.25 8.66 45TD32 345 kV SW2CTA3290-4N4-30-AA 1 2.00 4.00 0.63 3.88 1.13 1.13 4.25 10.66 45TD32 345 kV SW2CTA3290-5N4-30-AA 2 2.00 5.00 0.63 3.88 0.75 1.13 4.25 10.66 45TD32 345 kV SW2CTA3290-6N4-30-AA 2 2.00 6.00 0.63 3.88 1.25 1.13 4.25 9.66 45TD32 345 kV SW2CTA3295-4N-30-AA 954 795 (30/19), 900 (45/7) 1 2.00 3.00 0.63 3.88 0.63 0.63 3.25 8.66 45TD32 345 kV SW2CTA3295-4N4-30-AA 1 2.00 4.00 0.63 3.88 1.13 1.13 4.25 10.66 45TD32 345 kV SW2CTA3295-5N4-30-AA 2 2.00 5.00 0.63 3.88 0.75 1.13 4.25 10.66 45TD32 345 kV SW2CTA3295-6N4-30-AA 2 2.00 6.00 0.63 3.88 1.25 1.13 4.25 9.66 45TD32 345 kV SW2CTA32100-4N-30-AA 1000 874.5 (54/7), 900 (54/7), 954 (45/7) 1 2.00 3.00 0.63 3.88 0.63 0.63 3.25 8.66 45TD32 345 kV SW2CTA32100-4N4-30-AA 1 2.00 4.00 0.63 3.88 1.13 1.13 4.25 10.66 45TD32 345 kV SW2CTA32100-5N4-30-AA 2 2.00 5.00 0.63 3.88 0.75 1.13 4.25 10.66 45TD32 345 kV SW2CTA32100-6N4-30-AA 2 2.00 6.00 0.63 3.88 1.25 1.13 4.25 9.66 45TD32 345 kV SW2CTA32103-4N-30-AA 1033.5 954 (54/7) 1 2.00 3.00 0.63 3.88 0.63 0.63 3.25 8.66 45TD32 345 kV SW2CTA32103-4N4-30-AA 1 2.00 4.00 0.63 3.88 1.13 1.13 4.25 10.66 45TD32 345 kV SW2CTA32103-5N4-30-AA 2 2.00 5.00 0.63 3.88 0.75 1.13 4.25 10.66 45TD32 345 kV SW2CTA32103-6N4-30-AA 2 2.00 6.00 0.63 3.88 1.25 1.13 4.25 9.66 45TD32 345 kV SW2CTA32111-4N-30-AA 1113 1033.5 (45/7), 1033.5 (54/7) 1 2.00 3.00 0.63 3.88 0.63 0.63 3.25 8.66 45TD32 345 kV SW2CTA32111-4N4-30-AA 1 2.00 4.00 0.63 3.88 1.13 1.13 4.25 10.66 45TD32 345 kV SW2CTA32111-5N4-30-AA 2 2.00 5.00 0.63 3.88 0.75 1.13 4.25 10.66 45TD32 345 kV SW2CTA32111-6N4-30-AA 2 2.00 6.00 0.63 3.88 1.25 1.13 4.25 9.66 45TD32 345 kV TYPE SW2CTA-30-AA Swage Two Cable 30-Degree Terminal continued
159 AFLglobal.com 1 (800) 890-8878 © 2014, AFL, all rights reserved. PP-3-00650, R evision 5, 8.28.2024 Specifications are subject to change without notice. 159 SWAGE360 ® Cable Accessories Ordering Information AFL NO. CABLE SIZE PAD DETAIL DIMENSIONS (inches) DIE SIZE VOLTAGE RATING AAC ACSR A B C D E F G H SW2CTA36119-4N-30-AA 1192.5 1113 (45/7) 1 2.25 3.00 0.75 4.00 0.63 0.63 3.25 8.86 45TD36 345 kV SW2CTA36119-4N4-30-AA 1 2.25 4.00 0.75 4.00 1.13 1.13 4.25 10.86 45TD36 345 kV SW2CTA36119-5N4-30-AA 2 2.25 5.00 0.75 4.00 0.75 1.13 4.25 10.86 45TD36 345 kV SW2CTA36119-6N4-30-AA 2 2.25 6.00 0.75 4.00 1.25 1.13 4.25 10.86 45TD36 345 kV SW2CTA36127-4N-30-AA 1272 1113 (54/19), 1192.5 (45/7) 1 2.25 3.00 0.75 4.00 0.63 0.63 3.25 8.86 45TD36 345 kV SW2CTA36127-4N4-30-AA 1 2.25 4.00 0.75 4.00 1.13 1.13 4.25 10.86 45TD36 345 kV SW2CTA36127-5N4-30-AA 2 2.25 5.00 0.75 4.00 0.75 1.13 4.25 10.86 45TD36 345 kV SW2CTA36127-6N4-30-AA 2 2.25 6.00 0.75 4.00 1.25 1.13 4.25 10.86 45TD36 345 kV SW2CTA36135-4N-30-AA 1351.5 1192.5 (54/19), 1272 (45/7) 1 2.25 3.00 0.75 4.00 0.63 0.63 3.25 8.86 45TD36 345 kV SW2CTA36135-4N4-30-AA 1 2.25 4.00 0.75 4.00 1.13 1.13 4.25 10.86 45TD36 345 kV SW2CTA36135-5N4-30-AA 2 2.25 5.00 0.75 4.00 0.75 1.13 4.25 10.86 45TD36 345 kV SW2CTA36135-6N4-30-AA 2 2.25 6.00 0.75 4.00 1.25 1.13 4.25 10.86 45TD36 345 kV SW2CTA36143-4N-30-AA 1431 1272 (54/19), 1351.5 (45/7) 1 2.25 3.00 0.75 4.00 0.63 0.63 3.25 8.86 45TD36 345 kV SW2CTA36143-4N4-30-AA 1 2.25 4.00 0.75 4.00 1.13 1.13 4.25 10.86 45TD36 345 kV SW2CTA36143-5N4-30-AA 2 2.25 5.00 0.75 4.00 0.75 1.13 4.25 10.86 45TD36 345 kV SW2CTA36143-6N4-30-AA 2 2.25 6.00 0.75 4.00 1.25 1.13 4.25 10.86 45TD36 345 kV SW2CTA36151-4N-30-AA 1510.5 1351.5 (54/19), 1431 (45/7) 1 2.25 3.00 0.75 4.00 0.63 0.63 3.25 8.86 45TD36 345 kV SW2CTA36151-4N4-30-AA 1 2.25 4.00 0.75 4.00 1.13 1.13 4.25 10.86 45TD36 345 kV SW2CTA36151-5N4-30-AA 2 2.25 5.00 0.75 4.00 0.75 1.13 4.25 10.86 45TD36 345 kV SW2CTA36151-6N4-30-AA 2 2.25 6.00 0.75 4.00 1.25 1.13 4.25 10.86 45TD36 345 kV SW2CTA36159-4N-30-AA 1590 1431 (54/19), 1510.5 (45/7) 1 2.25 3.00 0.75 4.00 0.63 0.63 3.25 8.86 45TD36 345 kV SW2CTA36159-4N4-30-AA 1 2.25 4.00 0.75 4.00 1.13 1.13 4.25 10.86 45TD36 345 kV SW2CTA36159-5N4-30-AA 2 2.25 5.00 0.75 4.00 0.75 1.13 4.25 10.86 45TD36 345 kV SW2CTA36159-6N4-30-AA 2 2.25 6.00 0.75 4.00 1.25 1.13 4.25 10.86 45TD36 345 kV SW2CTA36175-4N-30-AA 1750 1510.5 (54/19), 1590 (45/7) 1 2.25 3.00 0.75 4.00 0.63 0.63 3.25 8.86 45TD36 345 kV SW2CTA36175-4N4-30-AA 1 2.25 4.00 0.75 4.00 1.13 1.13 4.25 10.86 45TD36 345 kV SW2CTA36175-5N4-30-AA 2 2.25 5.00 0.75 4.00 0.75 1.13 4.25 10.86 45TD36 345 kV SW2CTA36175-6N4-30-AA 2 2.25 6.00 0.75 4.00 1.25 1.13 4.25 10.86 45TD36 345 kV SW2CTA36180-4N-30-AA 1800 1590 (54/19) 1 2.25 3.00 0.75 4.00 0.63 0.63 3.25 8.86 45TD36 345 kV SW2CTA36180-4N4-30-AA 1 2.25 4.00 0.75 4.00 1.13 1.13 4.25 10.86 45TD36 345 kV SW2CTA36180-5N4-30-AA 2 2.25 5.00 0.75 4.00 0.75 1.13 4.25 10.86 45TD36 345 kV SW2CTA36180-6N4-30-AA 2 2.25 6.00 0.75 4.00 1.25 1.13 4.25 10.86 45TD36 345 kV SW2CTA44200-4N-30-AA 2000 1780 (84/19) 1 2.75 3.00 1.00 5.50 0.63 0.63 3.25 11.12 65TD44 345 kV SW2CTA44200-4N4-30-AA 1 2.75 4.00 1.00 5.50 1.13 1.13 4.25 11.12 65TD44 345 kV SW2CTA44200-5N4-30-AA 2 2.75 5.00 1.00 5.50 0.75 1.13 4.25 11.12 65TD44 345 kV SW2CTA44200-6N4-30-AA 2 2.75 6.00 1.00 5.50 1.25 1.13 4.25 11.12 65TD44 345 kV SW2CTA44230-4N-30-AA 2250 2156 (84/19), 2167 (72/7) 1 2.75 3.00 1.00 5.50 0.63 0.63 3.25 11.12 65TD44 345 kV SW2CTA44230-4N4-30-AA 1 2.75 4.00 1.00 5.50 1.13 1.13 4.25 11.12 65TD44 345 kV SW2CTA44230-5N4-30-AA 2 2.75 5.00 1.00 5.50 0.75 1.13 4.25 11.12 65TD44 345 kV SW2CTA44230-6N4-30-AA 2 2.75 6.00 1.00 5.50 1.25 1.13 4.25 11.12 65TD44 345 kV SW2CTA44250-4N-30-AA 2500 2312 (76/19) 1 2.75 3.00 1.00 5.50 0.63 0.63 3.25 11.12 65TD44 345 kV SW2CTA44250-4N4-30-AA 1 2.75 4.00 1.00 5.50 1.13 1.13 4.25 11.12 65TD44 345 kV SW2CTA44250-5N4-30-AA 2 2.75 5.00 1.00 5.50 0.75 1.13 4.25 11.12 65TD44 345 kV SW2CTA44250-6N4-30-AA 2 2.75 6.00 1.00 5.50 1.25 1.13 4.25 11.12 65TD44 345 kV TYPE SW2CTA-30-AA Swage Two Cable 30-Degree Terminal
160 AFLglobal.com 1 (800) 890-8878 © 2014, AFL, all rights reserved. PP-3-00651, R evision 5, 8.28.2024 Specifications are subject to change without notice. 160 SWAGE360 ® Cable Accessories continued Material Aluminum Alloy Notes • Prefilled with AFL Filler Compound (AFC) and capped. • For Electro Tin plate add "-SN" to AFL No. EX: SW2CTA2026-4N-45-AA-SN • For 5 inch, 8 inch or 18 inch cable spacing add "-XX" to AFL No. EX: SW2CTA2026-18-4N-45-AA TYPE SW2CTA-45-AA Swage Two Cable 45-Degree Terminal A swage type two cable angled terminals on a nema pad. —Machine Finish C L Pad Detail 1 H ∅ A Pad Detail 2 B G E 1.75 45° G E F F 1.75 1.75 ∅ 0.56 C D B 1.75 ∅ 0.56 SYM
161 AFLglobal.com 1 (800) 890-8878 © 2014, AFL, all rights reserved. PP-3-00651, R evision 5, 8.28.2024 Specifications are subject to change without notice. 161 SWAGE360 ® Cable Accessories continued Ordering Information AFL NO. CABLE SIZE PAD DETAIL DIMENSIONS ( inches) DIE SIZE AAC ACSR A B C D E F G H SW2CTA1613-4N-45-AA 2/0 1/0 (6/1) 1 1.00 3.00 0.50 2.75 0.63 0.63 3.25 6.85 45TD16 SW2CTA1613-4N4-45-AA 1 1.00 4.00 0.50 2.75 1.13 1.13 4.25 7.79 45TD16 SW2CTA1613-5N4-45-AA 2 1.00 5.00 0.50 2.75 0.75 1.13 4.25 7.79 45TD16 SW2CTA1613-6N4-45-AA 2 1.00 6.00 0.50 2.75 1.25 1.13 4.25 7.79 45TD16 SW2CTA1617-4N-45-AA 3/0 2/0 (6/1) 1 1.00 3.00 0.50 2.75 0.63 0.63 3.25 6.85 45TD16 SW2CTA1617-4N4-45-AA 1 1.00 4.00 0.50 2.75 1.13 1.13 4.25 7.79 45TD16 SW2CTA1617-5N4-45-AA 2 1.00 5.00 0.50 2.75 0.75 1.13 4.25 7.79 45TD16 SW2CTA1617-6N4-45-AA 2 1.00 6.00 0.50 2.75 1.25 1.13 4.25 7.79 45TD16 SW2CTA1621-4N-45-AA 4/0 3/0 (6/1) 1 1.00 3.00 0.50 2.75 0.63 0.63 3.25 6.85 45TD16 SW2CTA1621-4N4-45-AA 1 1.00 4.00 0.50 2.75 1.13 1.13 4.25 7.79 45TD16 SW2CTA1621-5N4-45-AA 2 1.00 5.00 0.50 2.75 0.75 1.13 4.25 7.79 45TD16 SW2CTA1621-6N4-45-AA 2 1.00 6.00 0.50 2.75 1.25 1.13 4.25 7.79 45TD16 SW2CTA1625-4N-45-AA 250 4/0 (6/1) 1 1.00 3.00 0.50 2.75 0.63 0.63 3.25 6.85 45TD16 SW2CTA1625-4N4-45-AA 1 1.00 4.00 0.50 2.75 1.13 1.13 4.25 7.79 45TD16 SW2CTA1625-5N4-45-AA 2 1.00 5.00 0.50 2.75 0.75 1.13 4.25 7.79 45TD16 SW2CTA1625-6N4-45-AA 2 1.00 6.00 0.50 2.75 1.25 1.13 4.25 7.79 45TD16 SW2CTA2026-4N-45-AA 266.8 266.8 (18/1) 1 1.25 3.00 0.50 2.75 0.63 0.63 3.25 7.09 45TD20 SW2CTA2026-4N4-45-AA 1 1.25 4.00 0.50 2.75 1.13 1.13 4.25 8.03 45TD20 SW2CTA2026-5N4-45-AA 2 1.25 5.00 0.50 2.75 0.75 1.13 4.25 8.03 45TD20 SW2CTA2026-6N4-45-AA 2 1.25 6.00 0.50 2.75 1.25 1.13 4.25 8.03 45TD20 SW2CTA2030-4N-45-AA 300 266.8 (26/7) 1 1.25 3.00 0.50 2.75 0.63 0.63 3.25 7.09 45TD20 SW2CTA2030-4N4-45-AA 1 1.25 4.00 0.50 2.75 1.13 1.13 4.25 8.03 45TD20 SW2CTA2030-5N4-45-AA 2 1.25 5.00 0.50 2.75 0.75 1.13 4.25 8.03 45TD20 SW2CTA2030-6N4-45-AA 2 1.25 6.00 0.50 2.75 1.25 1.13 4.25 8.03 45TD20 SW2CTA2035-4N-45-AA 336.4, 350 300 (26/7), 336.4 (18/1) 1 1.25 3.00 0.50 2.75 0.63 0.63 3.25 7.09 45TD20 SW2CTA2035-4N4-45-AA 1 1.25 4.00 0.50 2.75 1.13 1.13 4.25 8.03 45TD20 SW2CTA2035-5N4-45-AA 2 1.25 5.00 0.50 2.75 0.75 1.13 4.25 8.03 45TD20 SW2CTA2035-6N4-45-AA 2 1.25 6.00 0.50 2.75 1.25 1.13 4.25 8.03 45TD20 SW2CTA2039-4N-45-AA 397.5 336.4 (26/7), 336.4 (30/7), 397.5 (18/1) 1 1.25 3.00 0.50 2.75 0.63 0.63 3.25 7.09 45TD20 SW2CTA2039-4N4-45-AA 1 1.25 4.00 0.50 2.75 1.13 1.13 4.25 8.03 45TD20 SW2CTA2039-5N4-45-AA 2 1.25 5.00 0.50 2.75 0.75 1.13 4.25 8.03 45TD20 SW2CTA2039-6N4-45-AA 2 1.25 6.00 0.50 2.75 1.25 1.13 4.25 8.03 45TD20 SW2CTA2445-4N-45-AA 450 397.5 (24/7), 397.5 (26/7) 1 1.50 3.00 0.50 3.63 0.63 0.63 3.25 7.15 45TD24 SW2CTA2445-4N4-45-AA 1 1.50 4.00 0.50 3.63 1.13 1.13 4.25 8.09 45TD24 SW2CTA2445-5N4-45-AA 2 1.50 5.00 0.50 3.63 0.75 1.13 4.25 8.09 45TD24 SW2CTA2445-6N4-45-AA 2 1.50 6.00 0.50 3.63 1.25 1.13 4.25 9.09 45TD24 SW2CTA2447-4N-45-AA 477 397.5 (30/7) 1 1.50 3.00 0.50 3.63 0.63 0.63 3.25 7.15 45TD24 SW2CTA2447-4N4-45-AA 1 1.50 4.00 0.50 3.63 1.13 1.13 4.25 8.09 45TD24 SW2CTA2447-5N4-45-AA 2 1.50 5.00 0.50 3.63 0.75 1.13 4.25 8.09 45TD24 SW2CTA2447-6N4-45-AA 2 1.50 6.00 0.50 3.63 1.25 1.13 4.25 9.09 45TD24 SW2CTA2450-4N-45-AA 500 477 (18/1) 1 1.50 3.00 0.50 3.63 0.63 0.63 3.25 7.15 45TD24 SW2CTA2450-4N4-45-AA 1 1.50 4.00 0.50 3.63 1.13 1.13 4.25 8.09 45TD24 SW2CTA2450-5N4-45-AA 2 1.50 5.00 0.50 3.63 0.75 1.13 4.25 8.09 45TD24 SW2CTA2450-6N4-45-AA 2 1.50 6.00 0.50 3.63 1.25 1.13 4.25 9.09 45TD24 SW2CTA2455-4N-45-AA 556.5 477 (24/7), 477 (26/7) 1 1.50 3.00 0.50 3.63 0.63 0.63 3.25 7.15 45TD24 SW2CTA2455-4N4-45-AA 1 1.50 4.00 0.50 3.63 1.13 1.13 4.25 8.09 45TD24 SW2CTA2455-5N4-45-AA 2 1.50 5.00 0.50 3.63 0.75 1.13 4.25 8.09 45TD24 SW2CTA2455-6N4-45-AA 2 1.50 6.00 0.50 3.63 1.25 1.13 4.25 9.09 45TD24 TYPE SW2CTA-45-AA Swage Two Cable 45-Degree Terminal
162 AFLglobal.com 1 (800) 890-8878 © 2014, AFL, all rights reserved. PP-3-00651, R evision 5, 8.28.2024 Specifications are subject to change without notice. 162 SWAGE360 ® Cable Accessories Ordering Information AFL NO. CABLE SIZE PAD DETAIL DIMENSIONS ( inches) DIE SIZE AAC ACSR A B C D E F G H SW2CTA2860-4N-45-AA 600 477 (30/7), 556.5 (18/1) 1 1.75 3.00 0.63 3.75 0.63 0.63 3.25 8.14 45TD28 SW2CTA2860-4N4-45-AA 1 1.75 4.00 0.63 3.75 1.13 1.13 4.25 10.14 45TD28 SW2CTA2860-5N4-45-AA 2 1.75 5.00 0.63 3.75 0.75 1.13 4.25 10.14 45TD28 SW2CTA2860-6N4-45-AA 2 1.75 6.00 0.63 3.75 1.25 1.13 4.25 9.20 45TD28 SW2CTA2863-4N-45-AA 636 556.5 (24/7), 556.5 (26/7) 1 1.75 3.00 0.63 3.75 0.63 0.63 3.25 8.20 45TD28 SW2CTA2863-4N4-45-AA 1 1.75 4.00 0.63 3.75 1.13 1.13 4.25 10.14 45TD28 SW2CTA2863-5N4-45-AA 2 1.75 5.00 0.63 3.75 0.75 1.13 4.25 10.14 45TD28 SW2CTA2863-6N4-45-AA 2 1.75 6.00 0.63 3.75 1.25 1.13 4.25 9.20 45TD28 SW2CTA2871-4N-45-AA 700, 715.5 556.5 (30/7), 605 (24/7), 605 (26/7), 636 (18/1), 636 (36/1) 1 1.75 3.00 0.63 3.75 0.63 0.63 3.25 8.20 45TD28 SW2CTA2871-4N4-45-AA 1 1.75 4.00 0.63 3.75 1.13 1.13 4.25 10.14 45TD28 SW2CTA2871-5N4-45-AA 2 1.75 5.00 0.63 3.75 0.75 1.13 4.25 10.14 45TD28 SW2CTA2871-6N4-45-AA 2 1.75 6.00 0.63 3.75 1.25 1.13 4.25 9.20 45TD28 SW2CTA3075-4N-45-AA 750 605 (30/7), 605 (30/19), 636 (24/7), 636 (26/7) 1 1.88 3.00 0.63 3.88 0.63 0.63 3.25 8.16 45TD30 SW2CTA3075-4N4-45-AA 1 1.88 4.00 0.63 3.88 1.13 1.13 4.25 10.10 45TD30 SW2CTA3075-5N4-45-AA 2 1.88 5.00 0.63 3.88 0.75 1.13 4.25 10.10 45TD30 SW2CTA3075-6N4-45-AA 2 1.88 6.00 0.63 3.88 1.25 1.13 4.25 9.16 45TD30 SW2CTA3079-4N-45-AA 795 636 (30/7), 636 (30/19), 715.5 (24/7), 715.5 (54/7), 795 (36/1) 1 1.88 3.00 0.63 3.88 0.63 0.63 3.25 8.16 45TD30 SW2CTA3079-4N4-45-AA 1 1.88 4.00 0.63 3.88 1.13 1.13 4.25 10.10 45TD30 SW2CTA3079-5N4-45-AA 2 1.88 5.00 0.63 3.88 0.75 1.13 4.25 10.10 45TD30 SW2CTA3079-6N4-45-AA 2 1.88 6.00 0.63 3.88 1.25 1.13 4.25 9.16 45TD30 SW2CTA3087-4N-45-AA 874.5 715.5 (26/7), 715.5 (30/19), 795 (45/7) 1 1.88 3.00 0.63 3.88 0.63 0.63 3.25 8.16 45TD30 SW2CTA3087-4N4-45-AA 1 1.88 4.00 0.63 3.88 1.13 1.13 4.25 10.10 45TD30 SW2CTA3087-5N4-45-AA 2 1.88 5.00 0.63 3.88 0.75 1.13 4.25 10.10 45TD30 SW2CTA3087-6N4-45-AA 2 1.88 6.00 0.63 3.88 1.25 1.13 4.25 9.16 45TD30 SW2CTA3290-4N-45-AA 900 795 (24/7), 795 (54/7), 795 (26/7) 1 2.00 3.00 0.63 3.88 0.63 0.63 3.25 8.20 45TD32 SW2CTA3290-4N4-45-AA 1 2.00 4.00 0.63 3.88 1.13 1.13 4.25 10.14 45TD32 SW2CTA3290-5N4-45-AA 2 2.00 5.00 0.63 3.88 0.75 1.13 4.25 10.14 45TD32 SW2CTA3290-6N4-45-AA 2 2.00 6.00 0.63 3.88 1.25 1.13 4.25 9.20 45TD32 SW2CTA3295-4N-45-AA 954 795 (30/19), 900 (45/7) 1 2.00 3.00 0.63 3.88 0.63 0.63 3.25 8.20 45TD32 SW2CTA3295-4N4-45-AA 1 2.00 4.00 0.63 3.88 1.13 1.13 4.25 10.14 45TD32 SW2CTA3295-5N4-45-AA 2 2.00 5.00 0.63 3.88 0.75 1.13 4.25 10.14 45TD32 SW2CTA3295-6N4-45-AA 2 2.00 6.00 0.63 3.88 1.25 1.13 4.25 9.20 45TD32 SW2CTA32100-4N-45-AA 1000 874.5 (54/7), 900 (54/7), 954 (45/7) 1 2.00 3.00 0.63 3.88 0.63 0.63 3.25 8.20 45TD32 SW2CTA32100-4N4-45-AA 1 2.00 4.00 0.63 3.88 1.13 1.13 4.25 10.14 45TD32 SW2CTA32100-5N4-45-AA 2 2.00 5.00 0.63 3.88 0.75 1.13 4.25 10.14 45TD32 SW2CTA32100-6N4-45-AA 2 2.00 6.00 0.63 3.88 1.25 1.13 4.25 9.20 45TD32 SW2CTA32103-4N-45-AA 1033.5 954 (54/7) 1 2.00 3.00 0.63 3.88 0.63 0.63 3.25 8.20 45TD32 SW2CTA32103-4N4-45-AA 1 2.00 4.00 0.63 3.88 1.13 1.13 4.25 10.14 45TD32 SW2CTA32103-5N4-45-AA 2 2.00 5.00 0.63 3.88 0.75 1.13 4.25 10.14 45TD32 SW2CTA32103-6N4-45-AA 2 2.00 6.00 0.63 3.88 1.25 1.13 4.25 9.20 45TD32 SW2CTA32111-4N-45-AA 1113 1033.5 (45/7), 1033.5 (54/7) 1 2.00 3.00 0.63 3.88 0.63 0.63 3.25 8.20 45TD32 SW2CTA32111-4N4-45-AA 1 2.00 4.00 0.63 3.88 1.13 1.13 4.25 10.14 45TD32 SW2CTA32111-5N4-45-AA 2 2.00 5.00 0.63 3.88 0.75 1.13 4.25 10.14 45TD32 SW2CTA32111-6N4-45-AA 2 2.00 6.00 0.63 3.88 1.25 1.13 4.25 9.20 45TD32 SW2CTA36119-4N-45-AA 1192.5 1113 (45/7) 1 2.25 3.00 0.75 4.00 0.63 0.63 3.25 8.38 45TD36 SW2CTA36119-4N4-45-AA 1 2.25 4.00 0.75 4.00 1.13 1.13 4.25 10.32 45TD36 SW2CTA36119-5N4-45-AA 2 2.25 5.00 0.75 4.00 0.75 1.13 4.25 10.32 45TD36 SW2CTA36119-6N4-45-AA 2 2.25 6.00 0.75 4.00 1.25 1.13 4.25 10.32 45TD36 TYPE SW2CTA-45-AA Swage Two Cable 45-Degree Terminal continued
163 AFLglobal.com 1 (800) 890-8878 © 2014, AFL, all rights reserved. PP-3-00651, R evision 5, 8.28.2024 Specifications are subject to change without notice. 163 SWAGE360 ® Cable Accessories Ordering Information AFL NO. CABLE SIZE PAD DETAIL DIMENSIONS ( inches) DIE SIZE AAC ACSR A B C D E F G H SW2CTA36127-4N-45-AA 1272 1113 (54/19), 1192.5 (45/7) 1 2.25 3.00 0.75 4.00 0.63 0.63 3.25 8.38 45TD36 SW2CTA36127-4N4-45-AA 1 2.25 4.00 0.75 4.00 1.13 1.13 4.25 10.32 45TD36 SW2CTA36127-5N4-45-AA 2 2.25 5.00 0.75 4.00 0.75 1.13 4.25 10.32 45TD36 SW2CTA36127-6N4-45-AA 2 2.25 6.00 0.75 4.00 1.25 1.13 4.25 10.32 45TD36 SW2CTA36135-4N-45-AA 1351.5 1192.5 (54/19), 1272 (45/7) 1 2.25 3.00 0.75 4.00 0.63 0.63 3.25 8.38 45TD36 SW2CTA36135-4N4-45-AA 1 2.25 4.00 0.75 4.00 1.13 1.13 4.25 10.32 45TD36 SW2CTA36135-5N4-45-AA 2 2.25 5.00 0.75 4.00 0.75 1.13 4.25 10.32 45TD36 SW2CTA36135-6N4-45-AA 2 2.25 6.00 0.75 4.00 1.25 1.13 4.25 10.32 45TD36 SW2CTA36143-4N-45-AA 1431 1272 (54/19), 1351.5 (45/7) 1 2.25 3.00 0.75 4.00 0.63 0.63 3.25 8.38 45TD36 SW2CTA36143-4N4-45-AA 1 2.25 4.00 0.75 4.00 1.13 1.13 4.25 10.32 45TD36 SW2CTA36143-5N4-45-AA 2 2.25 5.00 0.75 4.00 0.75 1.13 4.25 10.32 45TD36 SW2CTA36143-6N4-45-AA 2 2.25 6.00 0.75 4.00 1.25 1.13 4.25 10.32 45TD36 SW2CTA36151-4N-45-AA 1510.5 1351.5 (54/19), 1431 (45/7) 1 2.25 3.00 0.75 4.00 0.63 0.63 3.25 8.38 45TD36 SW2CTA36151-4N4-45-AA 1 2.25 4.00 0.75 4.00 1.13 1.13 4.25 10.32 45TD36 SW2CTA36151-5N4-45-AA 2 2.25 5.00 0.75 4.00 0.75 1.13 4.25 10.32 45TD36 SW2CTA36151-6N4-45-AA 2 2.25 6.00 0.75 4.00 1.25 1.13 4.25 10.32 45TD36 SW2CTA36159-4N-45-AA 1590 1431 (54/19), 1510.5 (45/7) 1 2.25 3.00 0.75 4.00 0.63 0.63 3.25 8.38 45TD36 SW2CTA36159-4N4-45-AA 1 2.25 4.00 0.75 4.00 1.13 1.13 4.25 10.32 45TD36 SW2CTA36159-5N4-45-AA 2 2.25 5.00 0.75 4.00 0.75 1.13 4.25 10.32 45TD36 SW2CTA36159-6N4-45-AA 2 2.25 6.00 0.75 4.00 1.25 1.13 4.25 10.32 45TD36 SW2CTA36175-4N-45-AA 1750 1510.5 (54/19), 1590 (45/7) 1 2.25 3.00 0.75 4.00 0.63 0.63 3.25 8.38 45TD36 SW2CTA36175-4N4-45-AA 1 2.25 4.00 0.75 4.00 1.13 1.13 4.25 10.32 45TD36 SW2CTA36175-5N4-45-AA 2 2.25 5.00 0.75 4.00 0.75 1.13 4.25 10.32 45TD36 SW2CTA36175-6N4-45-AA 2 2.25 6.00 0.75 4.00 1.25 1.13 4.25 10.32 45TD36 SW2CTA36180-4N-45-AA 1800 1590 (54/19) 1 2.25 3.00 0.75 4.00 0.63 0.63 3.25 8.38 45TD36 SW2CTA36180-4N4-45-AA 1 2.25 4.00 0.75 4.00 1.13 1.13 4.25 10.32 45TD36 SW2CTA36180-5N4-45-AA 2 2.25 5.00 0.75 4.00 0.75 1.13 4.25 10.32 45TD36 SW2CTA36180-6N4-45-AA 2 2.25 6.00 0.75 4.00 1.25 1.13 4.25 10.32 45TD36 SW2CTA44200-4N-45-AA 2000 1780 (84/19) 1 2.75 3.00 1.00 5.50 0.63 0.63 3.25 10.55 65TD44 SW2CTA44200-4N4-45-AA 1 2.75 4.00 1.00 5.50 1.13 1.13 4.25 10.55 65TD44 SW2CTA44200-5N4-45-AA 2 2.75 5.00 1.00 5.50 0.75 1.13 4.25 10.55 65TD44 SW2CTA44200-6N4-45-AA 2 2.75 6.00 1.00 5.50 1.25 1.13 4.25 10.55 65TD44 SW2CTA44230-4N-45-AA 2250 2156 (84/19), 2167 (72/7) 1 2.75 3.00 1.00 5.50 0.63 0.63 3.25 10.55 65TD44 SW2CTA44230-4N4-45-AA 1 2.75 4.00 1.00 5.50 1.13 1.13 4.25 10.55 65TD44 SW2CTA44230-5N4-45-AA 2 2.75 5.00 1.00 5.50 0.75 1.13 4.25 10.55 65TD44 SW2CTA44230-6N4-45-AA 2 2.75 6.00 1.00 5.50 1.25 1.13 4.25 10.55 65TD44 SW2CTA44250-4N-45-AA 2500 2312 (76/19) 1 2.75 3.00 1.00 5.50 0.63 0.63 3.25 10.55 65TD44 SW2CTA44250-4N4-45-AA 1 2.75 4.00 1.00 5.50 1.13 1.13 4.25 10.55 65TD44 SW2CTA44250-5N4-45-AA 2 2.75 5.00 1.00 5.50 0.75 1.13 4.25 10.55 65TD44 SW2CTA44250-6N4-45-AA 2 2.75 6.00 1.00 5.50 1.25 1.13 4.25 10.55 65TD44 TYPE SW2CTA-45-AA Swage Two Cable 45-Degree Terminal
164 AFLglobal.com 1 (800) 890-8878 © 2014, AFL, all rights reserved. PP-3-00652, R evision 6, 8.28.2024 Specifications are subject to change without notice. 164 SWAGE360 ® Cable Accessories TYPE SW2CTA-90-AA Swage Two Cable 90-Degree Terminal A swage type two cable 90 degree terminals on a nema pad. Material Aluminum Alloy Notes • Prefilled with AFL Filler Compound (AFC) and capped. • For Electro Tin plate add "-SN" to AFL No. EX: SW2CTA2026-4N-90-AA-SN • For 5 inch, 6 inch, 8 inch or 18 inch cable spacing add "-XX" to AFL No. EX: SW2CTA2026-18-4N-90-AA —Machine Finish C L C L Pad Detail 1 G E 1.75 F B 1.75 ∅ 0.56 Pad Detail 2 B G E F 1.75 1.75 ∅ 0.56 ∅ A H 90° C D SYM continued
165 AFLglobal.com 1 (800) 890-8878 © 2014, AFL, all rights reserved. PP-3-00652, R evision 6, 8.28.2024 Specifications are subject to change without notice. 165 SWAGE360 ® Cable Accessories TYPE SW2CTA-90-AA Swage Two Cable 90-Degree Terminal Ordering Information AFL NO. CABLE SIZE PAD DETAIL DIMENSIONS (inches) DIE SIZE AAC ACSR A B C D E F G H SW2CTA1613-4N-90-AA 2/0 1/0 (6/1) 1 1.00 3.00 0.50 2.75 0.63 0.63 3.25 5.00 45TD16 SW2CTA1613-4N4-90-AA 1 1.00 4.00 0.50 2.75 1.13 1.13 5.56 6.00 45TD16 SW2CTA1613-5N4-90-AA 2 1.00 5.00 0.50 2.75 0.75 1.13 5.56 6.00 45TD16 SW2CTA1613-6N4-90-AA 2 1.00 6.00 0.50 2.75 1.25 1.13 5.56 6.00 45TD16 SW2CTA1617-4N-90-AA 3/0 2/0 (6/1) 1 1.00 3.00 0.50 2.75 0.63 0.63 4.56 5.00 45TD16 SW2CTA1617-4N4-90-AA 1 1.00 4.00 0.50 2.75 1.13 1.13 5.56 6.00 45TD16 SW2CTA1617-5N4-90-AA 2 1.00 5.00 0.50 2.75 0.75 1.13 5.56 6.00 45TD16 SW2CTA1617-6N4-90-AA 2 1.00 6.00 0.50 2.75 1.25 1.13 5.56 6.00 45TD16 SW2CTA1621-4N-90-AA 4/0 3/0 (6/1) 1 1.00 3.00 0.50 2.75 0.63 0.63 4.56 5.00 45TD16 SW2CTA1621-4N4-90-AA 1 1.00 4.00 0.50 2.75 1.13 1.13 5.56 6.00 45TD16 SW2CTA1621-5N4-90-AA 2 1.00 5.00 0.50 2.75 0.75 1.13 5.56 6.00 45TD16 SW2CTA1621-6N4-90-AA 2 1.00 6.00 0.50 2.75 1.25 1.13 5.56 6.00 45TD16 SW2CTA1625-4N-90-AA 250 4/0 (6/1) 1 1.00 3.00 0.50 2.75 0.63 0.63 4.56 5.00 45TD16 SW2CTA1625-4N4-90-AA 1 1.00 4.00 0.50 2.75 1.13 1.13 5.56 6.00 45TD16 SW2CTA1625-5N4-90-AA 2 1.00 5.00 0.50 2.75 0.75 1.13 5.56 6.00 45TD16 SW2CTA1625-6N4-90-AA 2 1.00 6.00 0.50 2.75 1.25 1.13 5.56 6.00 45TD16 SW2CTA2026-4N-90-AA 266.8 266.8 (18/1) 1 1.25 3.00 0.50 2.75 0.63 0.63 4.45 5.00 45TD20 SW2CTA2026-4N4-90-AA 1 1.25 4.00 0.50 2.75 1.13 1.13 5.45 6.00 45TD20 SW2CTA2026-5N4-90-AA 2 1.25 5.00 0.50 2.75 0.75 1.13 5.45 6.00 45TD20 SW2CTA2026-6N4-90-AA 2 1.25 6.00 0.50 2.75 1.25 1.13 5.45 6.00 45TD20 SW2CTA2030-4N-90-AA 300 266.8 (26/7) 1 1.25 3.00 0.50 2.75 0.63 0.63 4.45 5.00 45TD20 SW2CTA2030-4N4-90-AA 1 1.25 4.00 0.50 2.75 1.13 1.13 5.45 6.00 45TD20 SW2CTA2030-5N4-90-AA 2 1.25 5.00 0.50 2.75 0.75 1.13 5.45 6.00 45TD20 SW2CTA2030-6N4-90-AA 2 1.25 6.00 0.50 2.75 1.25 1.13 5.45 6.00 45TD20 SW2CTA2035-4N-90-AA 336.4, 350 300 (26/7), 336.4 (18/1) 1 1.25 3.00 0.50 2.75 0.63 0.63 4.45 5.00 45TD20 SW2CTA2035-4N4-90-AA 1 1.25 4.00 0.50 2.75 1.13 1.13 5.45 6.00 45TD20 SW2CTA2035-5N4-90-AA 2 1.25 5.00 0.50 2.75 0.75 1.13 5.45 6.00 45TD20 SW2CTA2035-6N4-90-AA 2 1.25 6.00 0.50 2.75 1.25 1.13 5.45 6.00 45TD20 SW2CTA2039-4N-90-AA 397.5 336.4 (26/7), 336.4 (30/7), 397.5 (18/1) 1 1.25 3.00 0.50 2.75 0.63 0.63 4.45 5.00 45TD20 SW2CTA2039-4N4-90-AA 1 1.25 4.00 0.50 2.75 1.13 1.13 5.45 6.00 45TD20 SW2CTA2039-5N4-90-AA 2 1.25 5.00 0.50 2.75 0.75 1.13 5.45 6.00 45TD20 SW2CTA2039-6N4-90-AA 2 1.25 6.00 0.50 2.75 1.25 1.13 5.45 6.00 45TD20 SW2CTA2445-4N-90-AA 450 397.5 (24/7), 397.5 (26/7) 1 1.50 3.00 0.50 3.63 0.63 0.63 4.34 5.00 45TD24 SW2CTA2445-4N4-90-AA 1 1.50 4.00 0.50 3.63 1.13 1.13 5.34 6.00 45TD24 SW2CTA2445-5N4-90-AA 2 1.50 5.00 0.50 3.63 0.75 1.13 5.34 6.00 45TD24 SW2CTA2445-6N4-90-AA 2 1.50 6.00 0.50 3.63 1.25 1.13 5.97 7.00 45TD24 SW2CTA2447-4N-90-AA 477 397.5 (30/7) 1 1.50 3.00 0.50 3.63 0.63 0.63 4.34 5.00 45TD24 SW2CTA2447-4N4-90-AA 1 1.50 4.00 0.50 3.63 1.13 1.13 5.34 6.00 45TD24 SW2CTA2447-5N4-90-AA 2 1.50 5.00 0.50 3.63 0.75 1.13 5.34 6.00 45TD24 SW2CTA2447-6N4-90-AA 2 1.50 6.00 0.50 3.63 1.25 1.13 5.97 7.00 45TD24 SW2CTA2450-4N-90-AA 500 477 (18/1) 1 1.50 3.00 0.50 3.63 0.63 0.63 4.34 5.00 45TD24 SW2CTA2450-4N4-90-AA 1 1.50 4.00 0.50 3.63 1.13 1.13 5.34 6.00 45TD24 SW2CTA2450-5N4-90-AA 2 1.50 5.00 0.50 3.63 0.75 1.13 5.34 6.00 45TD24 SW2CTA2450-6N4-90-AA 2 1.50 6.00 0.50 3.63 1.25 1.13 5.97 7.00 45TD24 SW2CTA2455-4N-90-AA 556.5 477 (24/7), 477 (26/7) 1 1.50 3.00 0.50 3.63 0.63 0.63 4.34 5.00 45TD24 SW2CTA2455-4N4-90-AA 1 1.50 4.00 0.50 3.63 1.13 1.13 5.34 6.00 45TD24 SW2CTA2455-5N4-90-AA 2 1.50 5.00 0.50 3.63 0.75 1.13 5.34 6.00 45TD24 SW2CTA2455-6N4-90-AA 2 1.50 6.00 0.50 3.63 1.25 1.13 5.97 7.00 45TD24 continued
166 AFLglobal.com 1 (800) 890-8878 © 2014, AFL, all rights reserved. PP-3-00652, R evision 6, 8.28.2024 Specifications are subject to change without notice. 166 SWAGE360 ® Cable Accessories Ordering Information AFL NO. CABLE SIZE PAD DETAIL DIMENSIONS (inches) DIE SIZE AAC ACSR A B C D E F G H SW2CTA2860-4N-90-AA 600 477 (30/7), 556.5 (18/1) 1 1.75 3.00 0.63 3.75 0.63 0.63 4.80 6.00 45TD28 SW2CTA2860-4N4-90-AA 1 1.75 4.00 0.63 3.75 1.13 1.13 6.36 8.00 45TD28 SW2CTA2860-5N4-90-AA 2 1.75 5.00 0.63 3.75 0.75 1.13 6.36 8.00 45TD28 SW2CTA2860-6N4-90-AA 2 1.75 6.00 0.63 3.75 1.25 1.13 5.80 7.00 45TD28 SW2CTA2863-4N-90-AA 636 556.5 (24/7), 556.5 (26/7) 1 1.75 3.00 0.63 3.75 0.63 0.63 4.80 6.00 45TD28 SW2CTA2863-4N4-90-AA 1 1.75 4.00 0.63 3.75 1.13 1.13 6.36 8.00 45TD28 SW2CTA2863-5N4-90-AA 2 1.75 5.00 0.63 3.75 0.75 1.13 6.36 8.00 45TD28 SW2CTA2863-6N4-90-AA 2 1.75 6.00 0.63 3.75 1.25 1.13 5.80 7.00 45TD28 SW2CTA2871-4N-90-AA 700, 715.5 556.5 (30/7), 605 (24/7), 605 (26/7), 636 (18/1), 636 (36/1) 1 1.75 3.00 0.63 3.75 0.63 0.63 4.80 6.00 45TD28 SW2CTA2871-4N4-90-AA 1 1.75 4.00 0.63 3.75 1.13 1.13 6.36 8.00 45TD28 SW2CTA2871-5N4-90-AA 2 1.75 5.00 0.63 3.75 0.75 1.13 6.36 8.00 45TD28 SW2CTA2871-6N4-90-AA 2 1.75 6.00 0.63 3.75 1.25 1.13 5.80 7.00 45TD28 SW2CTA3075-4N-90-AA 750 605 (30/7), 605 (30/19), 636 (24/7), 636 (26/7) 1 1.88 3.00 0.63 3.88 0.63 0.63 4.71 6.00 45TD30 SW2CTA3075-4N4-90-AA 1 1.88 4.00 0.63 3.88 1.13 1.13 6.24 8.00 45TD30 SW2CTA3075-5N4-90-AA 2 1.88 5.00 0.63 3.88 0.75 1.13 6.24 8.00 45TD30 SW2CTA3075-6N4-90-AA 2 1.88 6.00 0.63 3.88 1.25 1.13 5.71 7.00 45TD30 SW2CTA3079-4N-90-AA 795 636 (30/7), 636 (30/19), 715.5 (24/7), 715.5 (54/7), 795 (36/1) 1 1.88 3.00 0.63 3.88 0.63 0.63 4.71 6.00 45TD30 SW2CTA3079-4N4-90-AA 1 1.88 4.00 0.63 3.88 1.13 1.13 6.24 8.00 45TD30 SW2CTA3079-5N4-90-AA 2 1.88 5.00 0.63 3.88 0.75 1.13 6.24 8.00 45TD30 SW2CTA3079-6N4-90-AA 2 1.88 6.00 0.63 3.88 1.25 1.13 5.71 7.00 45TD30 SW2CTA3087-4N-90-AA 874.5 715.5 (26/7), 715.5 (30/19), 795 (45/7) 1 1.88 3.00 0.63 3.88 0.63 0.63 4.71 6.00 45TD30 SW2CTA3087-4N4-90-AA 1 1.88 4.00 0.63 3.88 1.13 1.13 6.24 8.00 45TD30 SW2CTA3087-5N4-90-AA 2 1.88 5.00 0.63 3.88 0.75 1.13 6.24 8.00 45TD30 SW2CTA3087-6N4-90-AA 2 1.88 6.00 0.63 3.88 1.25 1.13 5.71 7.00 45TD30 SW2CTA3290-4N-90-AA 900 795 (24/7), 795 (54/7), 795 (26/7) 1 2.00 3.00 0.63 3.88 0.63 0.63 4.63 6.00 45TD32 SW2CTA3290-4N4-90-AA 1 2.00 4.00 0.63 3.88 1.13 1.13 6.13 8.00 45TD32 SW2CTA3290-5N4-90-AA 2 2.00 5.00 0.63 3.88 0.75 1.13 6.13 8.00 45TD32 SW2CTA3290-6N4-90-AA 2 2.00 6.00 0.63 3.88 1.25 1.13 6.13 8.00 45TD32 SW2CTA3295-4N-90-AA 954 795 (30/19), 900 (45/7) 1 2.00 3.00 0.63 3.88 0.63 0.63 4.63 6.00 45TD32 SW2CTA3295-4N4-90-AA 1 2.00 4.00 0.63 3.88 1.13 1.13 6.13 8.00 45TD32 SW2CTA3295-5N4-90-AA 2 2.00 5.00 0.63 3.88 0.75 1.13 6.13 8.00 45TD32 SW2CTA3295-6N4-90-AA 2 2.00 6.00 0.63 3.88 1.25 1.13 5.63 7.00 45TD32 SW2CTA32100-4N-90-AA 1000 874.5 (54/7), 900 (54/7), 954 (45/7) 1 2.00 3.00 0.63 3.88 0.63 0.63 4.63 6.00 45TD32 SW2CTA32100-4N4-90-AA 1 2.00 4.00 0.63 3.88 1.13 1.13 6.13 8.00 45TD32 SW2CTA32100-5N4-90-AA 2 2.00 5.00 0.63 3.88 0.75 1.13 6.13 8.00 45TD32 SW2CTA32100-6N4-90-AA 2 2.00 6.00 0.63 3.88 1.25 1.13 5.63 7.00 45TD32 SW2CTA32103-4N-90-AA 1033.5 954 (54/7) 1 2.00 3.00 0.63 3.88 0.63 0.63 4.63 6.00 45TD32 SW2CTA32103-4N4-90-AA 1 2.00 4.00 0.63 3.88 1.13 1.13 6.13 8.00 45TD32 SW2CTA32103-5N4-90-AA 2 2.00 5.00 0.63 3.88 0.75 1.13 6.13 8.00 45TD32 SW2CTA32103-6N4-90-AA 2 2.00 6.00 0.63 3.88 1.25 1.13 5.63 7.00 45TD32 SW2CTA32111-4N-90-AA 1113 1033.5 (45/7), 1033.5 (54/7) 1 2.00 3.00 0.63 3.88 0.63 0.63 4.63 6.00 45TD32 SW2CTA32111-4N4-90-AA 1 2.00 4.00 0.63 3.88 1.13 1.13 6.13 8.00 45TD32 SW2CTA32111-5N4-90-AA 2 2.00 5.00 0.63 3.88 0.75 1.13 6.13 8.00 45TD32 SW2CTA32111-6N4-90-AA 2 2.00 6.00 0.63 3.88 1.25 1.13 5.63 7.00 45TD32 TYPE SW2CTA-90-AA Swage Two Cable 90-Degree Terminal continued
167 AFLglobal.com 1 (800) 890-8878 © 2014, AFL, all rights reserved. PP-3-00652, R evision 6, 8.28.2024 Specifications are subject to change without notice. 167 SWAGE360 ® Cable Accessories Ordering Information AFL NO. CABLE SIZE PAD DETAIL DIMENSIONS (inches) DIE SIZE AAC ACSR A B C D E F G H SW2CTA36119-4N-90-AA 1192.5 1113 (45/7) 1 2.25 3.00 0.75 4.00 0.63 0.63 4.45 6.00 45TD36 SW2CTA36119-4N4-90-AA 1 2.25 4.00 0.75 4.00 1.13 1.13 5.89 8.00 45TD36 SW2CTA36119-5N4-90-AA 2 2.25 5.00 0.75 4.00 0.75 1.13 5.89 8.00 45TD36 SW2CTA36119-6N4-90-AA 2 2.25 6.00 0.75 4.00 1.25 1.13 5.89 8.00 45TD36 SW2CTA36127-4N-90-AA 1272 1113 (54/19), 1192.5 (45/7) 1 2.25 3.00 0.75 4.00 0.63 0.63 4.45 6.00 45TD36 SW2CTA36127-4N4-90-AA 1 2.25 4.00 0.75 4.00 1.13 1.13 5.89 8.00 45TD36 SW2CTA36127-5N4-90-AA 2 2.25 5.00 0.75 4.00 0.75 1.13 5.89 8.00 45TD36 SW2CTA36127-6N4-90-AA 2 2.25 6.00 0.75 4.00 1.25 1.13 5.89 8.00 45TD36 SW2CTA36135-4N-90-AA 1351.5 1192.5 (54/19), 1272 (45/7) 1 2.25 3.00 0.75 4.00 0.63 0.63 4.45 6.00 45TD36 SW2CTA36135-4N4-90-AA 1 2.25 4.00 0.75 4.00 1.13 1.13 5.89 8.00 45TD36 SW2CTA36135-5N4-90-AA 2 2.25 5.00 0.75 4.00 0.75 1.13 5.89 8.00 45TD36 SW2CTA36135-6N4-90-AA 2 2.25 6.00 0.75 4.00 1.25 1.13 5.89 8.00 45TD36 SW2CTA36143-4N-90-AA 1431 1272 (54/19), 1351.5 (45/7) 1 2.25 3.00 0.75 4.00 0.63 0.63 4.45 6.00 45TD36 SW2CTA36143-4N4-90-AA 1 2.25 4.00 0.75 4.00 1.13 1.13 5.89 8.00 45TD36 SW2CTA36143-5N4-90-AA 2 2.25 5.00 0.75 4.00 0.75 1.13 5.89 8.00 45TD36 SW2CTA36143-6N4-90-AA 2 2.25 6.00 0.75 4.00 1.25 1.13 5.89 8.00 45TD36 SW2CTA36151-4N-90-AA 1510.5 1351.5 (54/19), 1431 (45/7) 1 2.25 3.00 0.75 4.00 0.63 0.63 4.45 6.00 45TD36 SW2CTA36151-4N4-90-AA 1 2.25 4.00 0.75 4.00 1.13 1.13 5.89 8.00 45TD36 SW2CTA36151-5N4-90-AA 2 2.25 5.00 0.75 4.00 0.75 1.13 5.89 8.00 45TD36 SW2CTA36151-6N4-90-AA 2 2.25 6.00 0.75 4.00 1.25 1.13 5.89 8.00 45TD36 SW2CTA36159-4N-90-AA 1590 1431 (54/19), 1510.5 (45/7) 1 2.25 3.00 0.75 4.00 0.63 0.63 4.45 6.00 45TD36 SW2CTA36159-4N4-90-AA 1 2.25 4.00 0.75 4.00 1.13 1.13 5.89 8.00 45TD36 SW2CTA36159-5N4-90-AA 2 2.25 5.00 0.75 4.00 0.75 1.13 5.89 8.00 45TD36 SW2CTA36159-6N4-90-AA 2 2.25 6.00 0.75 4.00 1.25 1.13 5.89 8.00 45TD36 SW2CTA36175-4N-90-AA 1750 1510.5 (54/19), 1590 (45/7) 1 2.25 3.00 0.75 4.00 0.63 0.63 4.45 6.00 45TD36 SW2CTA36175-4N4-90-AA 1 2.25 4.00 0.75 4.00 1.13 1.13 5.89 8.00 45TD36 SW2CTA36175-5N4-90-AA 2 2.25 5.00 0.75 4.00 0.75 1.13 5.89 8.00 45TD36 SW2CTA36175-6N4-90-AA 2 2.25 6.00 0.75 4.00 1.25 1.13 5.89 8.00 45TD36 SW2CTA36180-4N-90-AA 1800 1590 (54/19) 1 2.25 3.00 0.75 4.00 0.63 0.63 4.45 6.00 45TD36 SW2CTA36180-4N4-90-AA 1 2.25 4.00 0.75 4.00 1.13 1.13 5.89 8.00 45TD36 SW2CTA36180-5N4-90-AA 2 2.25 5.00 0.75 4.00 0.75 1.13 5.89 8.00 45TD36 SW2CTA36180-6N4-90-AA 2 2.25 6.00 0.75 4.00 1.25 1.13 5.89 8.00 45TD36 SW2CTA44200-4N-90-AA 2000 1780 (84/19) 1 2.75 3.00 1.00 5.50 0.63 0.63 4.73 8.00 65TD44 SW2CTA44200-4N4-90-AA 1 2.75 4.00 1.00 5.50 1.13 1.13 5.42 8.00 65TD44 SW2CTA44200-5N4-90-AA 2 2.75 5.00 1.00 5.50 0.75 1.13 5.42 8.00 65TD44 SW2CTA44200-6N4-90-AA 2 2.75 6.00 1.00 5.50 1.25 1.13 5.42 8.00 65TD44 SW2CTA44230-4N-90-AA 2250 2156 (84/19), 2167 (72/7) 1 2.75 3.00 1.00 5.50 0.63 0.63 4.73 8.00 65TD44 SW2CTA44230-4N4-90-AA 1 2.75 4.00 1.00 5.50 1.13 1.13 5.42 8.00 65TD44 SW2CTA44230-5N4-90-AA 2 2.75 5.00 1.00 5.50 0.75 1.13 5.42 8.00 65TD44 SW2CTA44230-6N4-90-AA 2 2.75 6.00 1.00 5.50 1.25 1.13 5.42 8.00 65TD44 SW2CTA44250-4N-90-AA 2500 2312 (76/19) 1 2.75 3.00 1.00 5.50 0.63 0.63 4.73 8.00 65TD44 SW2CTA44250-4N4-90-AA 1 2.75 4.00 1.00 5.50 1.13 1.13 5.42 8.00 65TD44 SW2CTA44250-5N4-90-AA 2 2.75 5.00 1.00 5.50 0.75 1.13 5.42 8.00 65TD44 SW2CTA44250-6N4-90-AA 2 2.75 6.00 1.00 5.50 1.25 1.13 5.42 8.00 65TD44 TYPE SW2CTA-90-AA Swage Two Cable 90-Degree Terminal
168 AFLglobal.com 1 (800) 866-7385 © 2014, AFL, all rights reserved. PP-3-00782, R evision 4, 4.23.2024 Specifications are subject to change without notice. 168 SWAGE360 ® – Cable Terminals Material Aluminum Alloy Notes • Prefilled with AFL Filler Compound (AFC) and capped. • For Electro Tin plate add "-SN" to AFL No. EX: SW3CT2039-8-6N4-AA-SN TYPE SW3CT-AA Swage Three Cable Offset Terminal A swage type three cable offset terminals on a nema pad. C L C L C L C ∅ A F —Machine Finish C L C L C L D Pad Detail 2 ∅ 0.56 1.75 4.25 1.75 B E 1.13 C L C L C L 1.75 4.25 1.75 B Pad Detail 1 ∅ 0.56 E E continued
169 AFLglobal.com 1 (800) 866-7385 © 2014, AFL, all rights reserved. PP-3-00782, R evision 4, 4.23.2024 Specifications are subject to change without notice. 169 SWAGE360 ® – Cable Terminals Ordering Information AFL No. Cable RANGE Pad Detail DIMENSIONS IN INCHES DIE SIZE AAC ACSR A b c D E F SW3CT2039-8-6N4-AA 397.5 336.4 (26/7), 336.4 (30/7), 397.5 (18/1) 2 1.25 6.00 0.75 8.00 1.25 11.25 45TD20 SW3CT2871-8-6N4-AA 700, 715.5 556.5 (30/7), 605 (24/7), 605 (26/7), 636 (18/1), 636 (36/1) 2 1.75 6.00 1.25 8.00 1.25 11.25 45TD28 SW3CT3075-8-6N4-AA 750 605 (30/7), 605 (30/19), 636 (24/7), 636 (26/7) 2 1.88 6.00 1.00 8.00 1.25 11.25 45TD30 SW3CT3075-18-6N4-AA 750 605 (30/7), 605 (30/19), 636 (24/7), 636 (26/7) 2 1.88 6.00 1.00 18.00 1.25 11.25 45TD30 SW3CT3079-8-4N4-AA 795 636 (30/7), 636 (30/19), 715.5 (24/7), 715.5 (54/7), 795 (36/1) 1 1.88 4.00 1.00 8.00 1.13 11.25 45TD30 SW3CT3079-8-6N4-AA 795 636 (30/7), 636 (30/19), 715.5 (24/7), 715.5 (54/7), 795 (36/1) 2 1.88 6.00 1.00 8.00 1.25 11.25 45TD30 SW3CT3079-18-6N4-AA 795 636 (30/7), 636 (30/19), 715.5 (24/7), 715.5 (54/7), 795 (36/1) 2 1.88 6.00 1.00 18.00 1.25 11.25 45TD30 SW3CT3087-8-6N4-AA 874.5 715.5 (26/7), 715.5 (30/19), 795 (45/7) 2 1.88 6.00 1.25 8.00 1.25 11.25 45TD30 SW3CT3087-18-6N4-AA 874.5 715.5 (26/7), 715.5 (30/19), 795 (45/7) 2 1.88 6.00 1.00 18.00 1.25 11.25 45TD30 SW3CT32103-8-4N4-AA 1033.5 954 (54/7) 1 2.00 4.00 1.00 8.00 1.13 11.38 45TD32 SW3CT32111-8-6N4-AA 1113 1033.5 (45/7), 1033.5 (54/7) 2 2.00 6.00 1.00 8.00 1.25 11.38 45TD32 SW3CT32111-18-6N4-AA 1113 1033.5 (45/7), 1033.5 (54/7) 2 2.00 6.00 1.00 18.00 1.25 11.38 45TD32 SW3CT36127-4-6N4-AA 1272 1113 (54/19), 1192.5 (45/7) 2 2.25 6.00 1.00 4.00 1.25 11.75 45TD36 SW3CT36127-8-6N4-AA 1272 1113 (54/19), 1192.5 (45/7) 2 2.25 6.00 1.00 8.00 1.25 11.75 45TD36 SW3CT36127-18-6N4-AA 1272 1113 (54/19), 1192.5 (45/7) 2 2.25 6.00 1.00 18.00 1.25 11.75 45TD36 SW3CT36143-8-6N4-AA 1431 1272 (54/19), 1351.5 (45/7) 2 2.25 6.00 1.25 8.00 1.25 11.75 45TD36 SW3CT36143-18-6N4-AA 1431 1272 (54/19), 1351.5 (45/7) 2 2.25 6.00 1.00 18.00 1.25 11.75 45TD36 SW3CT36151-8-6N4-AA 1510.5 1351.5 (54/19), 1431 (45/7) 2 2.25 6.00 1.00 8.00 1.25 11.75 45TD36 SW3CT36151-18-6N4-AA 1510.5 1351.5 (54/19), 1431 (45/7) 2 2.25 6.00 1.00 18.00 1.25 11.75 45TD36 SW3CT36159-4-4N-AA 1590 1431 (54/19), 1510.5 (45/7) 1 2.25 3.00 1.00 4.00 0.63 8.75 45TD36 SW3CT36159-4-4N4-AA 1590 1431 (54/19), 1510.5 (45/7) 1 2.25 4.00 1.00 4.00 1.13 11.75 45TD36 SW3CT36175-8-6N4-AA 1750 1510.5 (54/19), 1590 (45/7) 2 2.25 6.00 1.00 8.00 1.25 11.75 45TD36 SW3CT36175-18-6N4-AA 1750 1510.5 (54/19), 1590 (45/7) 2 2.25 6.00 1.00 18.00 1.25 11.75 45TD36 SW3CT44200-8-4N4-AA 2000 1780 (84/19) 1 2.75 4.00 1.00 8.00 1.13 12.38 65TD44 SW3CT44200-18-4N4-AA 2000 1780 (84/19) 1 2.75 4.00 1.00 18.00 1.13 12.38 65TD44 SW3CT44230-8-4N4-AA 2250 2156 (84/19), 2167 (72/7) 1 2.75 4.00 1.00 8.00 1.13 12.38 65TD44 SW3CT44230-18-4N4-AA 2250 2156 (84/19), 2167 (72/7) 1 2.75 4.00 1.00 18.00 1.13 12.38 65TD44 SW3CT44230-8-6N4-AA 2250 2156 (84/19), 2167 (72/7) 2 2.75 6.00 1.25 8.00 1.25 12.38 65TD44 SW3CT44230-18-6N4-AA 2250 2156 (84/19), 2167 (72/7) 2 2.75 6.00 1.00 18.00 1.25 12.38 65TD44 SW3CT44250-8-4N4-AA 2500 2312 (76/19) 1 2.75 4.00 1.00 8.00 1.13 12.38 65TD44 SW3CT44250-18-4N4-AA 2500 2312 (76/19) 1 2.75 4.00 1.00 18.00 1.13 12.38 65TD44 SW3CT44250-8-6N4-AA 2500 2312 (76/19) 2 2.75 6.00 1.00 8.00 1.25 12.38 65TD44 SW3CT44250-18-6N4-AA 2500 2312 (76/19) 2 2.75 6.00 1.00 18.00 1.25 12.38 65TD44 TYPE SW3CT-AA Swage Three Cable Offset Terminal
170 AFLglobal.com 1 (800) 866-7385 © 2014, AFL, all rights reserved. PP-3-00678, R evision 3, 9.3.2024 Specifications are subject to change without notice. 170 SWAGE360 ® – Cable Terminals Material Aluminum Alloy Notes • Prefilled with AFL Filler Compound (AFC) and capped. • For Electro Tin plate add "-SN" to AFL No. EX: SW3CTA44225-8-6N4-90-AA-SN TYPE SW3CTA-45-AA Swage Three Cable 45-Degree Terminal A swage type three cable angled terminals on a nema pad. —Machine Finish C continued C L C L C L C L C L C L C L C L C L C L C L C L 1.75 1.75 1.25 4.25 ∅ 0.56 (6X) PAD DETAIL 2 ∅ 0.56 (4X) PAD DETAIL 1 1.13 1.13 1.75 6.00 SYM 45 ° D ∅ A B 1.13 1.75 4.00
171 AFLglobal.com 1 (800) 866-7385 © 2014, AFL, all rights reserved. PP-3-00678, R evision 3, 9.3.2024 Specifications are subject to change without notice. 171 SWAGE360 ® – Cable Terminals Ordering Information AFL NO. CABLE RANGE PAD DETAIL DIMENSIONS (inches) DIE SIZE AAC ACSR A B C D SW3CTA2039-8-6N4-45-AA 397.5 336.4 (26/7), 336.4 (30/7), 397.5 (18/1) 2 1.25 0.75 8.00 10.09 45TD20 SW3CTA2871-8-6N4-45-AA 700, 715.5 556.5 (30/7), 605 (24/7), 605 (26/7), 636 (18/1), 636 (36/1) 2 1.75 1.00 8.00 10.20 45TD28 SW3CTA3075-8-6N4-45-AA 750 605 (30/7), 605 (30/19), 636 (24/7), 636 (26/7) 2 1.88 1.00 8.00 10.16 45TD30 SW3CTA3075-18-6N4-45-AA 2 1.88 1.00 18.00 10.16 45TD30 SW3CTA3079-8-6N4-45-AA 795 636 (30/7), 636 (30/19), 715.5 (24/7), 715.5 (54/7), 795 (36/1) 2 1.88 1.00 8.00 10.16 45TD30 SW3CTA3079-18-6N4-45-AA 2 1.88 1.00 18.00 10.16 45TD30 SW3CTA3087-8-6N4-45-AA 874.5 715.5 (26/7), 715.5 (30/19), 795 (45/7) 2 1.88 1.00 8.00 10.16 45TD30 SW3CTA3087-18-6N4-45-AA 2 1.88 1.00 18.00 10.16 45TD30 SW3CTA3295-8-4N4-45-AA 954 795 (30/19), 900 (45/7) 1 2.00 1.00 8.00 10.29 45TD32 SW3CTA32111-8-6N4-45-AA 1113 1033.5 (45/7), 1033.5 (54/7) 2 2.00 1.00 8.00 10.20 45TD32 SW3CTA32111-18-6N4-45-AA 2 2.00 1.00 18.00 10.20 45TD32 SW3CTA36127-8-6N4-45-AA 1272 1113 (54/19), 1192.5 (45/7) 2 2.25 1.00 8.00 10.38 45TD36 SW3CTA36127-18-6N4-45-AA 2 2.25 1.00 18.00 10.38 45TD36 SW3CTA36143-8-6N4-45-AA 1431 1272 (54/19), 1351.5 (45/7) 2 2.25 1.00 8.00 10.38 45TD36 SW3CTA36143-18-6N4-45-AA 2 2.25 1.00 18.00 10.38 45TD36 SW3CTA36151-8-6N4-45-AA 1510.5 1351.5 (54/19), 1431 (45/7) 2 2.25 1.00 8.00 10.38 45TD36 SW3CTA36151-18-6N4-45-AA 2 2.25 1.00 18.00 10.38 45TD36 SW3CTA44230-8-6N4-45-AA 2250 2156 (84/19), 2167 (72/7) 2 2.75 1.00 8.00 10.61 65TD44 SW3CTA44230-18-6N4-45-AA 2 2.75 1.00 18.00 10.61 65TD44 SW3CTA44250-8-6N4-45-AA 2500 2312 (76/19) 2 2.75 1.00 8.00 10.61 65TD44 SW3CTA44250-18-6N4-45-AA 2 2.75 1.00 18.00 10.61 65TD44 TYPE SW3CTA-45-AA Swage Three Cable 45-Degree Terminal
172 AFLglobal.com 1 (800) 890-8878 © 2014, AFL, all rights reserved. PP-3-00740, R evision 5, 8.28.2024 Specifications are subject to change without notice. 172 SWAGE360 ® Cable Accessories TYPE SW3CTA-90-AA Swage Three Cable 90-Degree Terminal A swage type three cable 90-degree terminals on a nema pad. Material Aluminum Alloy Notes • Prefilled with AFL Filler Compound (AFC) and capped. • For Electro Tin plate add "-SN" to AFL No. EX: SW3CTA44225-8-6N4-90-AA-SN —Machine Finish C L C L C L C L Detail 1 A Detail 2 1.75 C C 1.75 1.13 A 1.75 1.75 1.13 SYM ∅ 0.56 ∅ 0.56 Ordering Information AFL NO. CABLE RANGE DETAIL DIMENSIONS (inches) DIE SIZE AAC ACSR A B C SW3CTA36175-8-6N4-90-AA 1750 1510.5 (54/19), 1590 (45/7) 2 6.00 8.00 1.25 45TD36 SW3CTA44230-8-4N4-90-AA 2250 2156 (84/19), 2167 (72/7) 1 4.00 8.00 1.13 65TD44 SW3CTA44230-18-4N4-90-AA 1 4.00 18.00 1.13 65TD44 SW3CTA44230-8-6N4-90-AA 2 6.00 8.00 1.25 65TD44 SW3CTA44230-18-6N4-90-AA 2 6.00 18.00 1.25 65TD44 SW3CTA44250-8-4N4-90-AA 2500 2312 (76/19) 1 4.00 8.00 1.13 65TD44 SW3CTA44250-18-4N4-90-AA 1 4.00 18.00 1.13 65TD44 SW3CTA44250-8-6N4-90-AA 2 6.00 8.00 1.25 65TD44 SW3CTA44250-18-6N4-90-AA 2 6.00 18.00 1.25 65TD44 90 ° B 1.00 8.00 SYM C L C L C L C L
Features:
- Aluminum
- Swage compression fitting
- Terminal pads conform to NEMA Standards
Applications:
- Ratings vary from 230 kV to 345 kV
- Substation
- Aluminum Cable Accessories
Swage Aluminum Cable Terminals are designed to connect to a Cable and carry the full current of the cable using Swage Technology. Terminal pads conform to NEMA standards. These accessories vary from 230-345 kV.
230 kV Aluminum Compression Couplers,230 kV Aluminum Compression Tee Connectors,230 kV Aluminum Compression Tee Terminal Connectors,230 kV Aluminum Compression Terminal Connectors,230 kV Aluminum Welded Bus Pipe Couplers,230 kV Aluminum Welded Bus Pipe Elbows,230 kV Aluminum Welded Bus Pipe Supports,230 kV Aluminum Welded Bus Pipe Tee and Vee Connectors,230 kV Aluminum Welded Bus Pipe Terminal Connectors,230 kV Aluminum Welded Bus Pipe to Cable Couplers,230 kV Aluminum Welded Bus Pipe to Cable Tee,230 kV Aluminum Welded Cable Terminal,230 kV Aluminum Welded End Plugs,230 kV Aluminum Welded Grounding Rod,230 kV Aluminum Welded Pipe Taps
1729

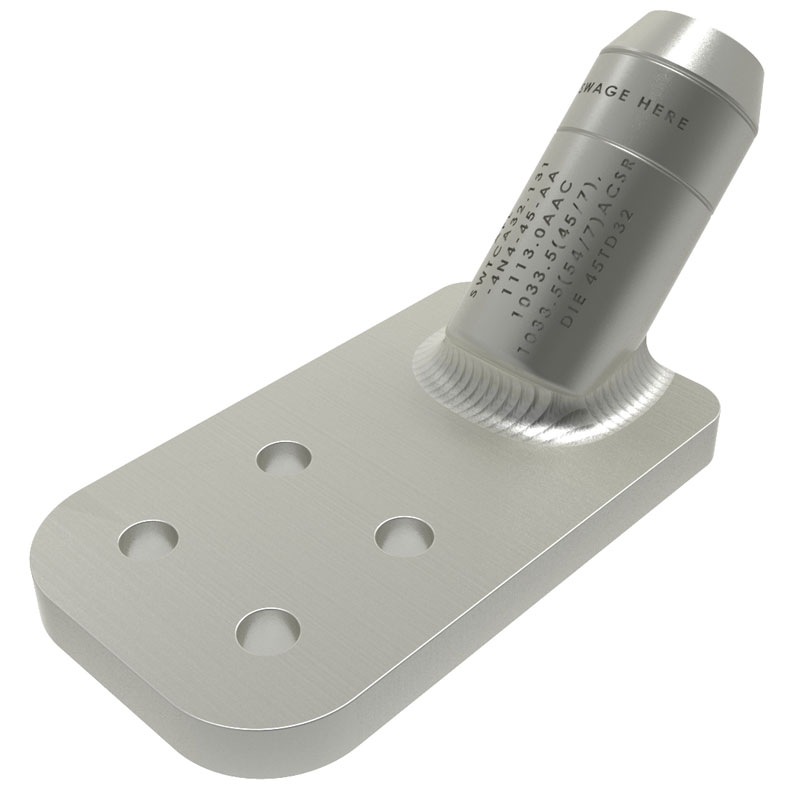

Swage Cable Terminals
Close
Swage Cable Terminals
Features:
- Aluminum
- Swage compression fitting
- Terminal pads conform to NEMA Standards
Applications:
- Ratings vary from 230 kV to 345 kV
- Substation
- Aluminum Cable Accessories
PRODUCT DESCRIPTION
Swage Aluminum Cable Terminals are designed to connect to a Cable and carry the full current of the cable using Swage Technology. Terminal pads conform to NEMA standards. These accessories vary from 230-345 kV.
