Aluminum cable spacers are high strength and high conductivity. The clamps include clamping hardware made of high-tensile aluminum for dependability and durability in the field.
ab1cb471c90847f3b11358cd68bb682e
343 230 kV Aluminum Bolted Cable Spacers 230 kV Aluminum Bolted Cable Spacers © 2011, AFL, all rights reserved. PP-3-00270, Revision 0, 1.12.11 Specifications are subject to change without notice. www.AFLglobal.com or 800-890-8878 TYPE CASV-AA Cable Spacer Clamp A high strength, high conductivity aluminum cable spacer, the CASV-AA includes clamping hardware made of high-tensile aluminum for dependability and durability in the field. Ordering Information CATALOG NUMBER ALUMINUM CABLE RANGE ACSR CABLE RANGE FIG. NO. DIMENSIONS IN INCHES BOLT SIZE MIN MAX MIN MAX A B CASV40-8-AA 250 MCM 400 MCM 4/0 397.5 2 8 1 1/2 1/2 CASV60-3-AA 350 MCM 600 MCM 336.4 MCM 477 MCM 1 3 1 1/2 1/2 CASV60-4-AA 350 MCM 600 MCM 336.4 MCM 477 MCM 1 4 1 1/2 1/2 CASV60-6-AA 350 MCM 600 MCM 336.4 MCM 477 MCM 2 6 1 1/2 1/2 CASV60-8-AA 350 MCM 600 MCM 336.4 MCM 477 MCM 2 8 1 1/2 1/2 CASV60-12-AA 350 MCM 600 MCM 336.4 MCM 477 MCM 2 12 1 1/2 1/2 CASV60-13-AA 350 MCM 600 MCM 336.4 MCM 477 MCM 2 13 1 1/2 1/2 CASV60-14-AA 350 MCM 600 MCM 336.4 MCM 477 MCM 2 14 1 1/2 1/2 CASV60-16-AA 350 MCM 600 MCM 336.4 MCM 477 MCM 2 16 1 1/2 1/2 CASV60-18-AA 350 MCM 600 MCM 336.4 MCM 477 MCM 2 18 1 1/2 1/2 CASV90-3-AA 500 MCM 900 MCM 477 MCM 795 MCM 1 3 1 1/2 1/2 CASV90-4-AA 500 MCM 900 MCM 477 MCM 795 MCM 1 4 1 1/2 1/2 CASV90-6-AA 500 MCM 900 MCM 477 MCM 795 MCM 2 6 1 1/2 1/2 CASV90-8-AA 500 MCM 900 MCM 477 MCM 795 MCM 2 8 1 1/2 1/2 CASV90-9-1/2-AA 500 MCM 900 MCM 477 MCM 795 MCM 2 9 1/2 1 1/2 1/2 CASV90-12-AA 500 MCM 900 MCM 477 MCM 795 MCM 2 12 1 1/2 1/2 CASV90-14-AA 500 MCM 900 MCM 477 MCM 795 MCM 2 14 1 1/2 1/2 CASV90-16-AA 500 MCM 900 MCM 477 MCM 795 MCM 2 16 1 1/2 1/2 CASV90-18-AA 500 MCM 900 MCM 477 MCM 795 MCM 2 18 1 1/2 1/2 Material Aluminum Alloy Hardware Yellow anodized aluminum nuts, bolts and lockwashers. Notes 1. Different sizes not listed can be ordered by contacting customer service. B WEEP HOLE A FIG. 2 FIG. 1 A
344 230 kV Aluminum Bolted Cable Spacers 230 kV Aluminum Bolted Cable Spacers © 2011, AFL, all rights reserved. PP-3-00270, Revision 0, 1.12.11 Specifications are subject to change without notice. www.AFLglobal.com or 800-890-8878 TYPE CASV-AA Cable Spacer Clamp Ordering Information CATALOG NUMBER ALUMINUM CABLE RANGE ACSR CABLE RANGE FIG. NO. DIMENSIONS IN INCHES BOLT SIZE MIN MAX MIN MAX A B CASV125-3-AA 900 MCM 1250 MCM 715.5 MCM 1113 MCM 1 3 1 1/2 1/2 CASV125-4-AA 900 MCM 1250 MCM 715.5 MCM 1113 MCM 1 4 1 1/2 1/2 CASV125-6-AA 900 MCM 1250 MCM 715.5 MCM 1113 MCM 2 6 1 1/2 1/2 CASV125-6-1/2-AA 900 MCM 1250 MCM 715.5 MCM 1113 MCM 2 6 1/2 1 1/2 1/2 CASV125-8-AA 900 MCM 1250 MCM 715.5 MCM 1113 MCM 2 8 1 1/2 1/2 CASV125-12-AA 900 MCM 1250 MCM 715.5 MCM 1113 MCM 2 12 1 1/2 1/2 CASV125-13-AA 900 MCM 1250 MCM 715.5 MCM 1113 MCM 2 13 1 1/2 1/2 CASV125-14-AA 900 MCM 1250 MCM 715.5 MCM 1113 MCM 2 14 1 1/2 1/2 CASV125-16-AA 900 MCM 1250 MCM 715.5 MCM 1113 MCM 2 16 1 1/2 1/2 CASV125-18-AA 900 MCM 1250 MCM 715.5 MCM 1113 MCM 2 18 2 1/8 5/8 CASV160-3-AA 1250 MCM 1600 MCM 1113 MCM 1431 MCM 1 3 2 1/8 5/8 CASV160-4-AA 1250 MCM 1600 MCM 1113 MCM 1431 MCM 1 4 2 1/8 5/8 CASV160-6-AA 1250 MCM 1600 MCM 1113 MCM 1431 MCM 2 6 2 1/8 5/8 CASV160-8-AA 1250 MCM 1600 MCM 1113 MCM 1431 MCM 2 8 2 1/8 5/8 CASV160-12-AA 1250 MCM 1600 MCM 1113 MCM 1431 MCM 2 12 2 1/8 5/8 CASV160-14-AA 1250 MCM 1600 MCM 1113 MCM 1431 MCM 2 14 2 1/8 5/8 CASV160-16-AA 1250 MCM 1600 MCM 1113 MCM 1431 MCM 2 16 2 1/8 5/8 CASV160-18-AA 1250 MCM 1600 MCM 1113 MCM 1431 MCM 2 18 2 1/8 5/8 CASV200-3-AA 1500 MCM 2000 MCM 1272 MCM 1780 MCM 1 3 2 1/8 5/8 CASV200-4-AA 1500 MCM 2000 MCM 1272 MCM 1780 MCM 2 4 2 1/8 5/8 CASV200-5-AA 1500 MCM 2000 MCM 1272 MCM 1780 MCM 2 5 2 1/8 5/8 CASV200-6-AA 1500 MCM 2000 MCM 1272 MCM 1780 MCM 2 6 2 1/8 5/8 CASV200-8-AA 1500 MCM 2000 MCM 1272 MCM 1780 MCM 2 8 2 1/8 5/8 CASV200-12-AA 1500 MCM 2000 MCM 1272 MCM 1780 MCM 2 12 2 1/8 5/8 CASV200-14-AA 1500 MCM 2000 MCM 1272 MCM 1780 MCM 2 14 2 1/8 5/8 CASV200-15-AA 1500 MCM 2000 MCM 1272 MCM 1780 MCM 2 15 2 1/8 5/8 CASV200-16-AA 1500 MCM 2000 MCM 1272 MCM 1780 MCM 2 16 2 1/8 5/8 CASV200-18-AA 1500 MCM 2000 MCM 1272 MCM 1780 MCM 2 18 2 1/8 5/8 CASV250-3-AA 2000 MCM 2500 MCM 1780 MCM 2312 MCM 1 3 2 1/8 5/8 CASV250-4-AA 2000 MCM 2500 MCM 1780 MCM 2312 MCM 1 4 2 1/8 5/8 CASV250-6-AA 2000 MCM 2500 MCM 1780 MCM 2312 MCM 2 6 2 1/8 5/8 CASV250-8-AA 2000 MCM 2500 MCM 1780 MCM 2312 MCM 2 8 2 1/8 5/8 CASV250-12-AA 2000 MCM 2500 MCM 1780 MCM 2312 MCM 2 12 2 1/8 5/8 CASV250-14-AA 2000 MCM 2500 MCM 1780 MCM 2312 MCM 2 14 2 1/8 5/8 CASV250-16-AA 2000 MCM 2500 MCM 1780 MCM 2312 MCM 2 16 2 1/8 5/8 CASV250-18-AA 2000 MCM 2500 MCM 1780 MCM 2312 MCM 2 18 2 1/8 5/8 CASV300-8-AA 2500 MCM 3000 MCM 2300 MCM 2870 MCM 2 8 2 1/8 5/8 CASV300-12-AA 2500 MCM 3000 MCM 2300 MCM 2870 MCM 2 12 2 1/8 5/8 CASV300-14-AA 2500 MCM 3000 MCM 2300 MCM 2870 MCM 2 14 2 1/8 5/8
Features:
- Aluminum alloy
- Anodized aluminum hardware
- Meets the standards of NEMA CC1
Applications:
- Rated for 230 kV
- Substation
- Aluminum cable
Aluminum cable spacers are high strength and high conductivity. The clamps include clamping hardware made of high-tensile aluminum for dependability and durability in the field.
230 kV Aluminum Compression Couplers,230 kV Aluminum Compression Tee Connectors,230 kV Aluminum Compression Tee Terminal Connectors,230 kV Aluminum Compression Terminal Connectors,230 kV Aluminum Welded Bus Pipe Couplers,230 kV Aluminum Welded Bus Pipe Elbows,230 kV Aluminum Welded Bus Pipe Supports,230 kV Aluminum Welded Bus Pipe Tee and Vee Connectors,230 kV Aluminum Welded Bus Pipe Terminal Connectors,230 kV Aluminum Welded Bus Pipe to Cable Couplers,230 kV Aluminum Welded Bus Pipe to Cable Tee,230 kV Aluminum Welded Cable Terminal,230 kV Aluminum Welded End Plugs,230 kV Aluminum Welded Grounding Rod,230 kV Aluminum Welded Pipe Taps
241

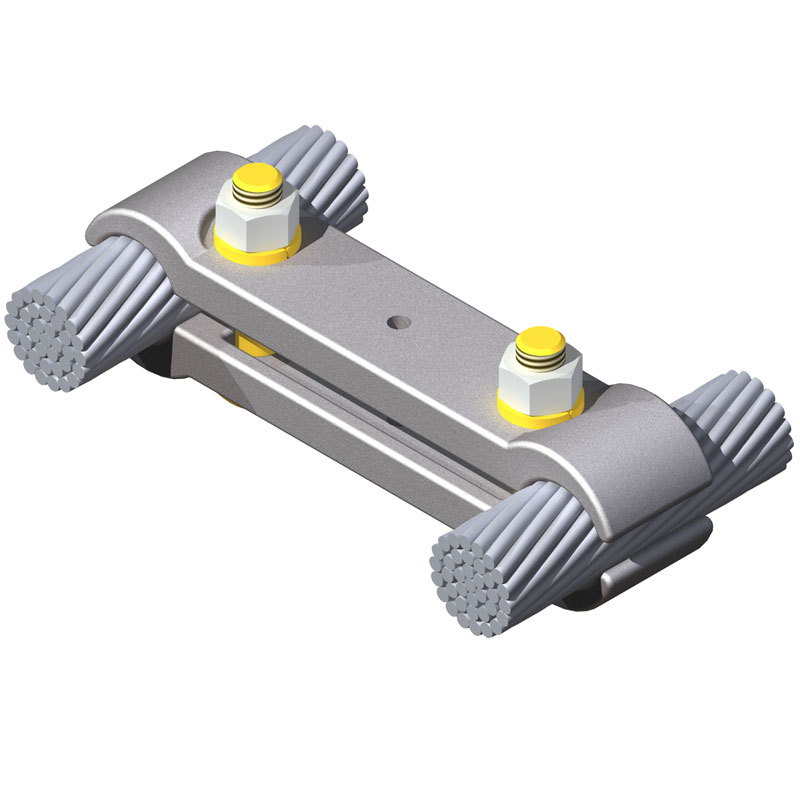

230 kV Aluminum Bolted Cable Spacers
Close
230 kV Aluminum Bolted Cable Spacers
Features:
- Aluminum alloy
- Anodized aluminum hardware
- Meets the standards of NEMA CC1
Applications:
- Rated for 230 kV
- Substation
- Aluminum cable
PRODUCT DESCRIPTION
Aluminum cable spacers are high strength and high conductivity. The clamps include clamping hardware made of high-tensile aluminum for dependability and durability in the field.
