Tee connectors are designed for use with stranded aluminum or ACSR conductors. Tees are designed with universal grooves to accept a wide range of conductor sizes.
ab1cb471c90847f3b11358cd68bb682e
328 230 kV Aluminum Bolted Tee & Vee Connectors 230 kV Aluminum Bolted Tee & Vee Connectors © 2011, AFL, all rights reserved. PP-3-00243, Revision 3, 10.9.19 Specifications are subject to change without notice. www.AFLglobal.com or 800-890-8878 Tee connectors are designed for use with stranded aluminum or ACSR conductors. Tees are designed with universal grooves to accept a wide range of conductor sizes. Four clamp bolts on each conductor insures a positive electrical contact. Ordering Information CATALOG NUMBER AAC RUN ACSR RUN AAC TAP ACSR TAP DIMENSIONS IN INCHES BOLT SIZE MIN MAX MIN MAX MIN MAX MIN MAX B C L RUN TAP BCV10-10-AA 4 1/0 4 1/0 4 1/0 4 1/0 1-7/8 1-7/8 4-3/8 1/2 1/2 BCV25-25-AA 1/0 250 1/0 4/0 1/0 250 1/0 4/0 3 3 5-5/8 1/2 1/2 BCV40-25-AA 250 400 4/0 397.4 1/0 250 1/0 4/0 3 3 5-3/4 1/2 1/2 BCV40-40-AA 250 400 4/0 397.4 250 400 4/0 397.5 3 3 5-3/4 1/2 1/2 BCV40-60-AA 250 400 4/0 397.4 350 600 336.4 477 3 3 5-3/4 1/2 1/2 BCV40-90-AA 250 400 4/0 397.4 500 900 477 795 3 3 5-3/4 1/2 1/2 BCV60-25-AA 350 600 336.4 477 1/0 250 1/0 4/0 3 3 5-15/16 1/2 1/2 BCV60-40-AA 350 600 336.4 477 250 400 4/0 397.5 3 3 5-15/16 1/2 1/2 BCV60-60-AA 350 600 336.4 477 350 600 336.4 477 3 3 5-15/16 1/2 1/2 BCV60-90-AA 350 600 336.4 477 500 900 477 795 3 3 5-15/16 1/2 1/2 BCV90-25-AA 500 900 477 795 1/0 250 1/0 4/0 3 3 6-1/8 1/2 1/2 BCV90-30-AA 500 900 477 795 1/0 300 1/0 266.8 3 3 6-1/8 1/2 1/2 BCV90-40-AA 500 900 477 795 250 400 4/0 397.5 3 3 6-1/8 1/2 1/2 BCV90-60-AA 500 900 477 795 350 600 336 477 3 3 6-1/8 1/2 1/2 Material Aluminum Alloy Hardware Yellow anodized aluminum nuts, bolts and lockwashers. Notes • For Stainless Steel bolts, lockwashers and Everdur nuts, add "-SSHBN" to catalog number. EX: BCV25-25-AA-SSHBN • For Grade Five Galvanized Steel Hardware, add "-GS5" to catalog number. EX: BCV25-25-AA-GS5 • For Electro Tin Plate, add "-SN" to catalog number. EX: BCV25-25-AA-SN TYPE BCV-AA Cable to Cable Tee B L C
329 230 kV Aluminum Bolted Tee & Vee Connectors 230 kV Aluminum Bolted Tee & Vee Connectors © 2011, AFL, all rights reserved. PP-3-00243, Revision 3, 10.9.19 Specifications are subject to change without notice. www.AFLglobal.com or 800-890-8878 Ordering Information CATALOG NUMBER AAC RUN ACSR RUN AAC TAP ACSR TAP DIMENSIONS IN INCHES BOLT SIZE MIN MAX MIN MAX MIN MAX MIN MAX B C L RUN TAP BCV90-90-AA 500 900 477 795 500 900 477 795 3 3 6-1/8 1/2 1/2 BCV90-125-AA 500 900 477 795 900 1250 715 1113 3 3-1/4 6-3/8 1/2 1/2 BCV125-25-AA 900 1250 715 1113 1/0 250 1/0 4/0 3-1/4 3 6-5/16 1/2 1/2 BCV125-40-AA 900 1250 715 1113 250 400 4/0 397.5 3-1/4 3 6-5/16 1/2 1/2 BCV125-60-AA 900 1250 715 1113 350 600 336.4 477 3-1/4 3 6-5/16 1/2 1/2 BCV125-90-AA 900 1250 715 1113 500 900 477 795 3-1/4 3 6-5/16 1/2 1/2 BCV125-125-AA 900 1250 715 1113 900 1250 715 1113 3-1/4 3-1/4 6-9/16 1/2 1/2 BCV125-160-AA 900 1250 715 1113 1250 1600 1113 1431 4-3/8 4-3/8 7-11/16 1/2 5/8 BCV160-25-AA 1250 1600 1113 1431 1/0 250 1/0 4/0 4-3/8 3 6-7/8 5/8 1/2 BCV160-40-AA 1250 1600 1113 1431 250 400 4/0 397.5 4-3/8 3 6-7/8 5/8 1/2 BCV160-60-AA 1250 1600 1113 1431 350 600 336.4 477 4-3/8 3 6-7/8 5/8 1/2 BCV160-60S-AA 1250 1600 1113 1431 4/0 600 3/0 477 4-3/8 3 6-7/8 5/8 1/2 BCV160-90-AA 1250 1600 1113 1431 500 900 477 795 4-3/8 3 6-7/8 5/8 1/2 BCV160-125-AA 1250 1600 1113 1431 900 1250 715 1113 4-3/8 3-1/4 7-1/8 5/8 1/2 BCV160-160-AA 1250 1600 1113 1431 1250 1600 1113 1431 4-3/8 4-3/8 8-1/4 5/8 5/8 BCV160-200-AA 1250 1600 1113 1431 1500 2000 1272 1780 4-3/8 4-1/2 8-3/8 5/8 5/8 BCV200-25-AA 1500 2000 1272 1780 1/0 250 1/0 4/0 4-1/2 3 7-1/8 5/8 1/2 BCV200-40-AA 1500 2000 1272 1780 250 400 4/0 397.5 4-1/2 3 7-1/8 5/8 1/2 BCV200-60-AA 1500 2000 1272 1780 350 600 336.4 477 4-1/2 3 7-1/8 5/8 1/2 BCV200-90-AA 1500 2000 1272 1780 500 900 477 795 4-1/2 3 7-1/8 5/8 1/2 BCV200-125-AA 1500 2000 1272 1780 900 1250 715 1113 4-1/2 3-1/4 7-3/8 5/8 1/2 BCV200-160-AA 1500 2000 1272 1780 1250 1600 1113 1431 4-1/2 4-3/8 8-1/2 5/8 5/8 BCV200-200-AA 1500 2000 1272 1780 1500 2000 1272 1780 4-1/2 4-1/2 8-5/8 5/8 5/8 BCV200-250-AA 1500 2000 1272 1780 2000 2500 1780 2300 4-1/2 4-1/2 8-5/8 5/8 5/8 BCV250-25-AA 2000 2500 1780 2300 1/0 250 1/0 4/0 4-1/2 3 7-1/4 5/8 1/2 BCV250-40-AA 2000 2500 1780 2300 250 400 4/0 397.5 4-1/2 3 7-1/4 5/8 1/2 BCV250-60-AA 2000 2500 1780 2300 350 600 336.4 477 4-1/2 3 7-1/4 5/8 1/2 BCV250-90-AA 2000 2500 1780 2300 500 900 477 795 4-1/2 3 7-1/4 5/8 1/2 BCV250-125-AA 2000 2500 1780 2300 900 1250 715 1113 4-1/2 3-1/4 7-1/2 5/8 1/2 BCV250-160-AA 2000 2500 1780 2300 1250 1600 1113 1431 4-1/2 4-3/8 8-5/8 5/8 5/8 BCV250-200-AA 2000 2500 1780 2300 1500 2000 1272 1780 4-1/2 4-1/2 8-3/4 5/8 5/8 BCV250-250-AA 2000 2500 1780 2300 2000 2500 1780 2300 4-1/2 4-1/2 8-3/4 5/8 5/8 BCV250-300-AA 2000 2500 1780 2300 2500 3000 1780 2870 4-1/2 4-1/2 8-3/4 5/8 5/8 BCV250-350-AA 2000 2500 1780 2300 3000 3500 - - 4 1/2 4 1/2 8 3/4 5/8 5/8 BCV300-25-AA 2500 3000 2312 2870 1/0 250 1/0 4/0 4-1/2 3 7-3/8 5/8 1/2 BCV300-40-AA 2500 3000 2312 2870 250 400 4/0 397.5 4-1/2 3 7-3/8 5/8 1/2 BCV300-60-AA 2500 3000 2312 2870 350 600 366.4 477 4-1/2 3 7-3/8 5/8 1/2 BCV300-90-AA 2500 3000 2312 2870 500 900 477 795 4-1/2 3 7-3/8 5/8 1/2 BCV300-125-AA 2500 3000 2312 2870 900 1250 715 1113 4-1/2 3-1/4 7-3/8 5/8 1/2 BCV300-160-AA 2500 3000 2312 2870 1250 1600 1113 1431 4-1/2 4-3/8 9 5/8 5/8 BCV300-200-AA 2500 3000 2312 2870 1500 2000 1272 1780 4-1/2 4-1/2 9-1/8 5/8 5/8 BCV300-250-AA 2500 3000 2312 2870 2000 2500 1780 2300 4-1/2 4-1/2 8-13/16 5/8 5/8 BCV300-300-AA 2500 3000 2312 2870 2500 3000 2312 2870 4-1/2 4-1/2 8-13/16 5/8 5/8 BCV350-40-AA 3000 3500 - - 250 400 4/0 397.4 4 1/2 3 8 13/16 5/8 1/2 BCV350-125-AA 3000 3500 - - 250 400 4/0 397.4 4 1/2 3 1/4 8 13/16 5/8 1/2 BCV350-200-AA 3000 3500 - - 1500 2000 1780 2300 4 1/2 4 1/2 8 13/16 5/8 5/8 BCV350-350-AA 3000 3500 - - 3000 2500 - - 4 1/2 4 1/2 8 13/16 5/8 5/8 TYPE BCV-AA Cable to Cable Tee
337 230 kV Aluminum Bolted Tee & Vee Connectors © 2011, AFL, all rights reserved. PP-3-00488, Revision 0, 1.12.11 Specifications are subject to change without notice. www.AFLglobal.com or 800-890-8878 230 kV Aluminum Bolted Tee & Vee Connectors Each tap position independently takes a wide range of conductor sizes. Ordering Information CATALOG NUMBER AAC CABLE RANGE RUN AAC CABLE RANGE TAP DIMENSIONS IN INCHES U-BOLT DIAMETER MIN MAX MIN MAX B L S W MAIN TAP U2T13-13-AA UUTT13-13-AA # 6 Stranded 2/0 Stranded #6 Stranded 2/0 Stranded 3 1/4 4 1/4 1 11/16 3 1/4 5/16 5/16 U2T21-21-AA UUTT21-21-AA #1 Stranded 4/0 Stranded #1 Stranded 4/0 Stranded 3 1/4 4 1/2 1 31/32 3 1/4 3/8 3/8 U2T30-13-AA UUTT30-13-AA 1/0 Stranded 300 KCMIL #6 Stranded 2/0 Stranded 3 1/4 4 1/4 1 11/16 3 1/4 3/8 3/8 U2T30-30-AA UUTT30-30-AA 1/0 Stranded 300 KCMIL 1/0 Stranded 300 KCMIL 3 1/4 4 1/2 2 1/16 4 3/8 3/8 U2T50-13-AA UUTT50-13-AA 300 KCMIL 500 KCMIL #6 Stranded 2/0 Stranded 3 1/4 4 3/8 1 11/16 3 1/4 3/8 5/16 U2T50-21-AA UUTT50-21-AA 300 KCMIL 500 KCMIL #1 Stranded 4/0 Stranded 3 1/4 4 3/4 1 31/32 3 3/4 3/8 3/8 U2T50-30-AA UUTT50-30-AA 300 KCMIL 500 KCMIL 1/0 Stranded 300 KCMIL 4 1/4 4 7/8 2 1/16 4 3/8 3/8 U2T50-50-AA UUTT50-50-AA 300 KCMIL 500 KCMIL 300 KCMIL 500 KCMIL 4 1/4 5 1/8 2 1/4 4 3/8 3/8 3/8 U2T90-13-AA UUTT90-13-AA 500 KCMIL 800 KCMIL #6 Stranded 2/0 Stranded 3 1/4 5 1/4 1 11/16 3 1/4 1/2 5/16 U2T90-21-AA UUTT90-21-AA 500 KCMIL 800 KCMIL #1 Stranded 4/0 Stranded 3 1/4 5 7/8 1 31/32 3 3/4 1/2 3/8 U2T-AA Material Aluminum Alloy Hardware Yellow anodized aluminum nuts, bolts and lockwashers. TYPE U2T-AA, UUTT-AA The U2T-AA is a double tap single run, and the UUTT-AA is a double tap double run. UUTT-AA B L S W U2T-AA UUTT-AA
338 230 kV Aluminum Bolted Tee & Vee Connectors © 2011, AFL, all rights reserved. PP-3-00488, Revision 0, 1.12.11 Specifications are subject to change without notice. 230 kV Aluminum Bolted Tee & Vee Connectors www.AFLglobal.com or 800-890-8878 Ordering Information CATALOG NUMBER AAC CABLE RANGE RUN AAC CABLE RANGE TAP DIMENSIONS IN INCHES U-BOLT DIAMETER MIN MAX MIN MAX B L S W MAIN TAP U2T13-13-AA UUTT13-13-AA # 6 Stranded 2/0 Stranded #6 Stranded 2/0 Stranded 3 1/4 4 1/4 1 11/16 3 1/4 5/16 5/16 U2T21-21-AA UUTT21-21-AA #1 Stranded 4/0 Stranded #1 Stranded 4/0 Stranded 3 1/4 4 1/2 1 31/32 3 1/4 3/8 3/8 U2T30-13-AA UUTT30-13-AA 1/0 Stranded 300 KCMIL #6 Stranded 2/0 Stranded 3 1/4 4 1/4 1 11/16 3 1/4 3/8 3/8 U2T30-30-AA UUTT30-30-AA 1/0 Stranded 300 KCMIL 1/0 Stranded 300 KCMIL 3 1/4 4 1/2 2 1/16 4 3/8 3/8 U2T50-13-AA UUTT50-13-AA 300 KCMIL 500 KCMIL #6 Stranded 2/0 Stranded 3 1/4 4 3/8 1 11/16 3 1/4 3/8 5/16 U2T50-21-AA UUTT50-21-AA 300 KCMIL 500 KCMIL #1 Stranded 4/0 Stranded 3 1/4 4 3/4 1 31/32 3 3/4 3/8 3/8 U2T50-30-AA UUTT50-30-AA 300 KCMIL 500 KCMIL 1/0 Stranded 300 KCMIL 4 1/4 4 7/8 2 1/16 4 3/8 3/8 U2T50-50-AA UUTT50-50-AA 300 KCMIL 500 KCMIL 300 KCMIL 500 KCMIL 4 1/4 5 1/8 2 1/4 4 3/8 3/8 3/8 U2T90-13-AA UUTT90-13-AA 500 KCMIL 800 KCMIL #6 Stranded 2/0 Stranded 3 1/4 5 1/4 1 11/16 3 1/4 1/2 5/16 U2T90-21-AA UUTT90-21-AA 500 KCMIL 800 KCMIL #1 Stranded 4/0 Stranded 3 1/4 5 7/8 1 31/32 3 3/4 1/2 3/8 U2T90-30-AA UUTT90-30-AA 500 KCMIL 800 KCMIL 1/0 Stranded 300 KCMIL 4 1/4 6 2 1/16 4 1/2 3/8 U2T90-50-AA UUTT90-50-AA 500 KCMIL 800 KCMIL 300 KCMIL 500 KCMIL 4 1/4 6 1/4 2 1/4 4 3/8 1/2 3/8 U2T90-90-AA UUTT90-90-AA 500 KCMIL 800 KCMIL 500 KCMIL 800 KCMIL 5 1/4 6 1/2 2 27/32 5 1/2 1/2 1/2 U2T100-13-AA UUTT100-13-AA 750 KCMIL 1000 KCMIL #6 Stranded 2/0 Stranded 4 1/4 5 1/2 1 11/16 3 1/4 1/2 5/16 U2T100-21-AA UUTT100-21-AA 750 KCMIL 1000 KCMIL #1 Stranded 4/0 Stranded 4 1/4 5 5/8 1 31/32 3 3/4 1/2 3/8 U2T100-30-AA UUTT100-30-AA 750 KCMIL 1000 KCMIL 1/0 Stranded 300 KCMIL 4 1/4 5 3/4 2 1/16 4 1/2 3/8 U2T100-50-AA UUTT100-50-AA 750 KCMIL 1000 KCMIL 300 KCMIL 500 KCMIL 4 1/4 6 2 1/4 4 3/8 1/2 3/8 U2T100-90-AA UUTT100-90-AA 750 KCMIL 1000 KCMIL 500 KCMIL 800 KCMIL 5 1/4 6 1/4 2 27/32 5 1/2 1/2 1/2 U2T100-100-AA UUTT100-100-AA 750 KCMIL 1000 KCMIL 750 KCMIL 1000 KCMIL 5 1/4 6 1/2 3 5 7/8 1/2 1/2 U2T150-13-AA UUTT150-13-AA 1000 KCMIL 1500 KCMIL #6 Stranded 2/0 Stranded 4 1/4 5 3/4 1 11/16 3 1/4 1/2 5/16 U2T150-21-AA UUTT150-21-AA 1000 KCMIL 1500 KCMIL #1 Stranded 4/0 Stranded 4 1/4 5 7/8 1 31/32 3 3/4 1/2 3/8 U2T150-30-AA UUTT150-30-AA 1000 KCMIL 1500 KCMIL 1/0 Stranded 300 KCMIL 4 1/4 6 2 1/16 4 1/2 3/8 U2T150-50-AA UUTT150-50-AA 1000 KCMIL 1500 KCMIL 300 KCMIL 500 KCMIL 4 1/4 6 1/4 2 1/4 4 3/8 1/2 3/8 U2T150-90-AA UUTT150-90-AA 1000 KCMIL 1500 KCMIL 500 KCMIL 800 KCMIL 5 1/4 6 1/2 2 27/32 5 1/2 1/2 1/2 U2T150-100-AA UUTT150-100-AA 1000 KCMIL 1500 KCMIL 750 KCMIL 1000 KCMIL 5 1/4 6 3/4 3 5 7/8 1/2 1/2 U2T150-150-AA UUTT150-150-AA 1000 KCMIL 1500 KCMIL 1000 KCMIL 1500 KCMIL 6 7 1/4 3 1/4 6 5/8 1/2 1/2 U2T200-30-AA UUTT200-30-AA 1500 KCMIL 2000 KCMIL 1/0 Stranded 300 KCMIL 4 1/4 6 1/4 2 1/16 4 1/2 3/8 U2T200-50-AA UUTT200-50-AA 1500 KCMIL 2000 KCMIL 300 KCMIL 500 KCMIL 4 1/4 6 1/2 2 1/4 4 3/8 1/2 3/8 U2T200-90-AA UUTT200-90-AA 1500 KCMIL 2000 KCMIL 500 KCMIL 800 KCMIL 5 1/4 6 3/4 2 27/32 5 1/2 1/2 1/2 U2T200-100-AA UUTT200-100-AA 1500 KCMIL 2000 KCMIL 750 KCMIL 1000 KCMIL 5 1/4 7 3 5 7/8 1/2 1/2 U2T200-150-AA UUTT200-150-AA 1500 KCMIL 2000 KCMIL 1000 KCMIL 1500 KCMIL 6 3/8 7 1/2 3 1/4 6 5/8 1/2 1/2 U2T200-200-AA UUTT200-200-AA 1500 KCMIL 2000 KCMIL 1500 KCMIL 2000 KCMIL 6 3/8 8 3 1/2 6 7/8 5/8 1/2 TYPE U2T-AA, UUTT-AA The U2T-AA is a double tap single run, and the UUTT-AA is a double tap double run.
341 230 kV Aluminum Bolted Tee & Vee Connectors www.AFLglobal.com or 800-890-8878 230 kV Aluminum Bolted Tee & Vee Connectors © 2011, AFL, all rights reserved. PP-3-00532. Revision 3, 7.11.19 Specifications are subject to change without notice. A rugged U-bolt high compression clamp type tee connector which takes a wide range of cable sizes in both the run and tap sections. Designed to withstand high compressive clamping action on all cables within specified cable ranges. UT-AA Material Aluminum Alloy Hardware Yellow anodized aluminum U-bolts, nuts, and lockwashers. TYPE UT-AA, UUT-AA U-bolt Tee Connector UUT-AA B L C UT-AA UUT-AA continued
342 230 kV Aluminum Bolted Tee & Vee Connectors 230 kV Aluminum Bolted Tee & Vee Connectors www.AFLglobal.com or 800-890-8878 © 2011, AFL, all rights reserved. PP-3-00532. Revision 3, 7.11.19 Specifications are subject to change without notice. TYPE UT-AA, UUT-AA U-bolt Tee Connector Ordering Information AAC CONDUCTOR CATALOG NUMBER CABLE RANGE DIMENSION IN INCHES UT-AA UUT-AA RUN TAP B C L U-BOLT MIN MAX MIN MAX RUN TAP UT13-13-AA UUT13-13-AA #6 STR 2/0 STR #6 STR 2/0 STR 3.00 3.00 5.38 1/2 1/2 UT21-13-AA UUT21-13-AA #1 STR 4/0 STR #6 STR 2/0 STR 3.00 3.00 5.50 1/2 1/2 UT21-21-AA UUT21-21-AA #1 STR 4/0 STR #1 STR 4/0 STR 3.00 3.00 5.50 1/2 1/2 UT30-13-AA UUT30-13-AA 1/0 STR 300 MCM #6 STR 2/0 STR 3.25 3.00 5.63 1/2 1/2 UT30-21-AA UUT30-21-AA 1/0 STR 300 MCM #1 STR 4/0 STR 3.25 3.00 5.63 1/2 1/2 UT30-30-AA UUT30-30-AA 1/0 STR 300 MCM 1/0 STR 300 MCM 3.25 3.25 5.88 1/2 1/2 UT50-13-AA UUT50-13-AA 300 MCM 500 MCM #6 STR 2/0 STR 3.25 3.00 5.75 1/2 1/2 UT50-21-AA UUT50-21-AA 300 MCM 500 MCM #1 STR 4/0 STR 3.25 3.00 5.75 1/2 1/2 UT50-30-AA UUT50-30-AA 300 MCM 500 MCM 1/0 STR 300 MCM 3.25 3.25 6.00 1/2 1/2 UT50-50-AA UUT50-50-AA 300 MCM 500 MCM 300 MCM 500 MCM 3.25 3.25 6.00 1/2 1/2 UT90-13-AA UUT90-13-AA 500 MCM 900 MCM #6 STR 2/0 STR 3.50 3.00 6.06 1/2 1/2 UT90-21-AA UUT90-21-AA 500 MCM 900 MCM #1 STR 4/0 STR 3.50 3.00 6.06 1/2 1/2 UT90-30-AA UUT90-30-AA 500 MCM 900 MCM 1/0 STR 300 MCM 3.50 3.25 6.31 1/2 1/2 UT90-50-AA UUT90-50-AA 500 MCM 900 MCM 300 MCM 500 MCM 3.50 3.25 6.31 1/2 1/2 UT90-90-AA UUT90-90-AA 500 MCM 900 MCM 500 MCM 900 MCM 3.50 3.50 6.56 1/2 1/2 UT100-30-AA UUT100-30-AA 750 MCM 1000 MCM 1/0 STR 300 MCM 3.50 3.25 6.38 1/2 1/2 UT100-50-AA UUT100-50-AA 750 MCM 1000 MCM 300 MCM 500 MCM 3.50 3.25 6.38 1/2 1/2 UT100-90-AA UUT100-90-AA 750 MCM 1000 MCM 500 MCM 900 MCM 3.50 3.50 6.63 1/2 1/2 UT100-100-AA UUT100-100-AA 750 MCM 1000 MCM 750 MCM 1000 MCM 3.50 3.50 6.63 1/2 1/2 UT125-30-AA UUT125-30-AA 600 MCM 1250 MCM 1/0 STR 300 MCM 3.50 3.25 6.50 1/2 1/2 UT125-50-AA UUT125-50-AA 600 MCM 1250 MCM 300 MCM 500 MCM 3.50 3.25 6.50 1/2 1/2 UT125-90-AA UUT125-90-AA 600 MCM 1250 MCM 500 MCM 900 MCM 3.50 3.50 6.75 1/2 1/2 UT125-100-AA UUT125-100-AA 600 MCM 1250 MCM 750 MCM 1000 MCM 3.50 3.50 6.75 1/2 1/2 UT125-125-AA UUT125-125-AA 600 MCM 1250 MCM 600 MCM 1250 MCM 3.50 3.50 6.75 1/2 1/2 UT150-30-AA UUT150-30-AA 1000 MCM 1500 MCM 1/0 STR 300 MCM 4.50 3.25 6.88 5/8 1/2 UT150-50-AA UUT150-50-AA 1000 MCM 1500 MCM 300 MCM 500 MCM 4.50 3.25 6.88 5/8 1/2 UT150-90-AA UUT150-90-AA 1000 MCM 1500 MCM 500 MCM 900 MCM 4.50 3.50 7.13 5/8 1/2 UT150-100-AA UUT150-100-AA 1000 MCM 1500 MCM 750 MCM 1000 MCM 4.50 3.50 7.13 5/8 1/2 UT150-150-AA UUT150-150-AA 1000 MCM 1500 MCM 1000 MCM 1500 MCM 4.50 4.50 8.00 5/8 5/8 UT200-30-AA UUT200-30-AA 1500 MCM 2000 MCM 1/0 STR 300 MCM 4.50 3.25 7.06 5/8 1/2 UT200-50-AA UUT200-50-AA 1500 MCM 2000 MCM 300 MCM 500 MCM 4.50 3.25 7.06 5/8 1/2 UT200-90-AA UUT200-90-AA 1500 MCM 2000 MCM 500 MCM 900 MCM 4.50 3.50 7.31 5/8 1/2 UT200-100-AA UUT200-100-AA 1500 MCM 2000 MCM 750 MCM 1000 MCM 4.50 3.50 7.31 5/8 1/2 UT200-150-AA UUT200-150-AA 1500 MCM 2000 MCM 1000 MCM 1500 MCM 4.50 4.50 8.31 5/8 5/8 UT200-200-AA UUT200-200-AA 1500 MCM 2000 MCM 1500 MCM 2000 MCM 4.50 4.50 8.31 5/8 5/8 UT250-30-AA UUT250-30-AA 2000 MCM 2500 MCM 1/0 STR 300 MCM 4.50 3.25 7.56 5/8 1/2 UT250-50-AA UUT250-50-AA 2000 MCM 2500 MCM 300 MCM 500 MCM 4.50 3.25 7.31 5/8 1/2 UT250-90-AA UUT250-90-AA 2000 MCM 2500 MCM 500 MCM 900 MCM 4.50 3.50 7.56 5/8 1/2 UT250-100-AA UUT250-100-AA 2000 MCM 2500 MCM 750 MCM 1000 MCM 4.50 3.50 7.56 5/8 1/2 UT250-150-AA UUT250-150-AA 2000 MCM 2500 MCM 1000 MCM 1500 MCM 4.50 4.50 8.56 5/8 5/8 UT250-200-AA UUT250-200-AA 2000 MCM 2500 MCM 1500 MCM 2000 MCM 4.50 4.50 8.56 5/8 5/8 UT250-250-AA UUT250-250-AA 2000 MCM 2500 MCM 2000 MCM 2500 MCM 4.50 4.50 8.56 5/8 5/8 continued
343 230 kV Aluminum Bolted Tee & Vee Connectors www.AFLglobal.com or 800-890-8878 230 kV Aluminum Bolted Tee & Vee Connectors © 2011, AFL, all rights reserved. PP-3-00532. Revision 3, 7.11.19 Specifications are subject to change without notice. TYPE UT-AA, UUT-AA U-bolt Tee Connector Ordering Information ACSR CONDUCTOR CATALOG NUMBER CABLE RANGE DIMENSION IN INCHES UT-AA UUT-AA RUN TAP B C L U-BOLT MIN MAX MIN MAX RUN TAP UT13-13-AA UUT13-13-AA 6 (6/1) 2/0 (6/1) 6 (6/1) 2/0 (6/1) 3.00 3.00 5.38 1/2 1/2 UT21-13-AA UUT21-13-AA 1 (6/1) 3/0 (6/1) 6 (6/1) 2/0 (6/1) 3.00 3.00 5.50 1/2 1/2 UT21-21-AA UUT21-21-AA 1 (6/1) 3/0 (6/1) 1 (6/1) 3/0 (6/1) 3.00 3.00 5.50 1/2 1/2 UT30-13-AA UUT30-13-AA 1/0 (6/1) 266.8 (18/1) 6 (6/1) 2/0 (6/1) 3.25 3.00 5.63 1/2 1/2 UT30-21-AA UUT30-21-AA 1/0 (6/1) 266.8 (18/1) 1 (6/1) 3/0 (6/1) 3.25 3.00 5.63 1/2 1/2 UT30-30-AA UUT30-30-AA 1/0 (6/1) 266.8 (18/1) 1/0 (6/1) 266.8 (18/1) 3.25 3.25 5.88 1/2 1/2 UT50-13-AA UUT50-13-AA 266.8 (6/7) 477 (18/1) 6 (6/1) 2/0 (6/1) 3.25 3.00 5.75 1/2 1/2 UT50-21-AA UUT50-21-AA 266.8 (6/7) 477 (18/1) 1 (6/1) 3/0 (6/1) 3.25 3.00 5.75 1/2 1/2 UT50-30-AA UUT50-30-AA 266.8 (6/7) 477 (18/1) 1/0 (6/1) 266.8 (18/1) 3.25 3.25 6.00 1/2 1/2 UT50-50-AA UUT50-50-AA 266.8 (6/7) 477 (18/1) 266.8 (6/7) 477 (18/1) 3.25 3.25 6.00 1/2 1/2 UT90-13-AA UUT90-13-AA 477 (18/1) 795 (54/7) 6 (6/1) 2/0 (6/1) 3.50 3.00 6.06 1/2 1/2 UT90-21-AA UUT90-21-AA 477 (18/1) 795 (54/7) 1 (6/1) 3/0 (6/1) 3.50 3.00 6.06 1/2 1/2 UT90-30-AA UUT90-30-AA 477 (18/1) 795 (54/7) 1/0 (6/1) 266.8 (18/1) 3.50 3.25 6.31 1/2 1/2 UT90-50-AA UUT90-50-AA 477 (18/1) 795 (54/7) 266.8 (6/7) 477 (18/1) 3.50 3.25 6.31 1/2 1/2 UT90-90-AA UUT90-90-AA 477 (18/1) 795 (54/7) 477 (18/1) 795 (54/7) 3.50 3.50 6.56 1/2 1/2 UT100-30-AA UUT100-30-AA 636 (30/19) 900 (45/7) 1/0 (6/1) 266.8 (18/1) 3.50 3.25 6.38 1/2 1/2 UT100-50-AA UUT100-50-AA 636 (30/19) 900 (45/7) 266.8 (6/7) 477 (18/1) 3.50 3.25 6.38 1/2 1/2 UT100-90-AA UUT100-90-AA 636 (30/19) 900 (45/7) 477 (18/1) 795 (54/7) 3.50 3.50 6.63 1/2 1/2 UT100-100-AA UUT100-100-AA 636 (30/19) 900 (45/7) 636 (30/19) 900 (45/7) 3.50 3.50 6.63 1/2 1/2 UT125-30-AA UUT125-30-AA 636 (36/1) 1113 (54/19) 1/0 (6/1) 266.8 (18/1) 3.50 3.25 6.50 1/2 1/2 UT125-50-AA UUT125-50-AA 636 (36/1) 1113 (54/19) 266.8 (6/7) 477 (18/1) 3.50 3.25 6.50 1/2 1/2 UT125-90-AA UUT125-90-AA 636 (36/1) 1113 (54/19) 477 (18/1) 795 (54/7) 3.50 3.50 6.75 1/2 1/2 UT125-100-AA UUT125-100-AA 636 (36/1) 1113 (54/19) 636 (30/19) 900 (45/7) 3.50 3.50 6.75 1/2 1/2 UT125-125-AA UUT125-125-AA 636 (36/1) 1113 (54/19) 636 (36/1) 1113 (54/19) 3.50 3.50 6.75 1/2 1/2 UT150-30-AA UUT150-30-AA 954 (45/7) 1351.5 (45/7) 1/0 (6/1) 266.8 (18/1) 4.50 3.25 6.88 5/8 1/2 UT150-50-AA UUT150-50-AA 954 (45/7) 1351.5 (45/7) 266.8 (6/7) 477 (18/1) 4.50 3.25 6.88 5/8 1/2 UT150-90-AA UUT150-90-AA 954 (45/7) 1351.5 (45/7) 477 (18/1) 795 (54/7) 4.50 3.50 7.13 5/8 1/2 UT150-100-AA UUT150-100-AA 954 (45/7) 1351.5 (45/7) 636 (30/19) 900 (45/7) 4.50 3.50 7.13 5/8 1/2 UT150-150-AA UUT150-150-AA 954 (45/7) 1351.5 (45/7) 954 (45/7) 1351.5 (45/7) 4.50 4.50 8.00 5/8 5/8 UT200-30-AA UUT200-30-AA 1351.3 (45/7) 1780 (84/19) 1/0 (6/1) 266.8 (18/1) 4.50 3.25 7.06 5/8 1/2 UT200-50-AA UUT200-50-AA 1351.3 (45/7) 1780 (84/19) 266.8 (6/7) 477 (18/1) 4.50 3.25 7.06 5/8 1/2 UT200-90-AA UUT200-90-AA 1351.3 (45/7) 1780 (84/19) 477 (18/1) 795 (54/7) 4.50 3.50 7.31 5/8 1/2 UT200-100-AA UUT200-100-AA 1351.3 (45/7) 1780 (84/19) 636 (30/19) 900 (45/7) 4.50 3.50 7.31 5/8 1/2 UT200-150-AA UUT200-150-AA 1351.3 (45/7) 1780 (84/19) 954 (45/7) 1351.5 (45/7) 4.50 4.50 8.31 5/8 5/8 UT200-200-AA UUT200-200-AA 1351.3 (45/7) 1780 (84/19) 1351.3 (45/7) 1780 (84/19) 4.50 4.50 8.31 5/8 5/8 UT250-30-AA UUT250-30-AA 2034 (72/7) 2312 (76/19) 1/0 (6/1) 266.8 (18/1) 4.50 3.25 7.56 5/8 1/2 UT250-50-AA UUT250-50-AA 2034 (72/7) 2312 (76/19) 266.8 (6/7) 477 (18/1) 4.50 3.25 7.31 5/8 1/2 UT250-90-AA UUT250-90-AA 2034 (72/7) 2312 (76/19) 477 (18/1) 795 (54/7) 4.50 3.50 7.56 5/8 1/2 UT250-100-AA UUT250-100-AA 2034 (72/7) 2312 (76/19) 636 (30/19) 900 (45/7) 4.50 3.50 7.56 5/8 1/2 UT250-150-AA UUT250-150-AA 2034 (72/7) 2312 (76/19) 954 (45/7) 1351.5 (45/7) 4.50 4.50 8.56 5/8 5/8 UT250-200-AA UUT250-200-AA 2034 (72/7) 2312 (76/19) 1351.3 (45/7) 1780 (84/19) 4.50 4.50 8.56 5/8 5/8 UT250-250-AA UUT250-250-AA 2034 (72/7) 2312 (76/19) 2034 (72/7) 2312 (76/19 4.50 4.50 8.56 5/8 5/8
Features:
- Aluminum alloy
- Anodized aluminum hardware
- Meets the standards of NEMA CC1
Applications:
- Rated for 230 kV
- Substation
- Aluminum cable
Tee connectors are designed for use with stranded aluminum or ACSR conductors. Tees are designed with universal grooves to accept a wide range of conductor sizes.
230 kV Aluminum Compression Couplers,230 kV Aluminum Compression Tee Connectors,230 kV Aluminum Compression Tee Terminal Connectors,230 kV Aluminum Compression Terminal Connectors,230 kV Aluminum Welded Bus Pipe Couplers,230 kV Aluminum Welded Bus Pipe Elbows,230 kV Aluminum Welded Bus Pipe Supports,230 kV Aluminum Welded Bus Pipe Tee and Vee Connectors,230 kV Aluminum Welded Bus Pipe Terminal Connectors,230 kV Aluminum Welded Bus Pipe to Cable Couplers,230 kV Aluminum Welded Bus Pipe to Cable Tee,230 kV Aluminum Welded Cable Terminal,230 kV Aluminum Welded End Plugs,230 kV Aluminum Welded Grounding Rod,230 kV Aluminum Welded Pipe Taps
234
Close

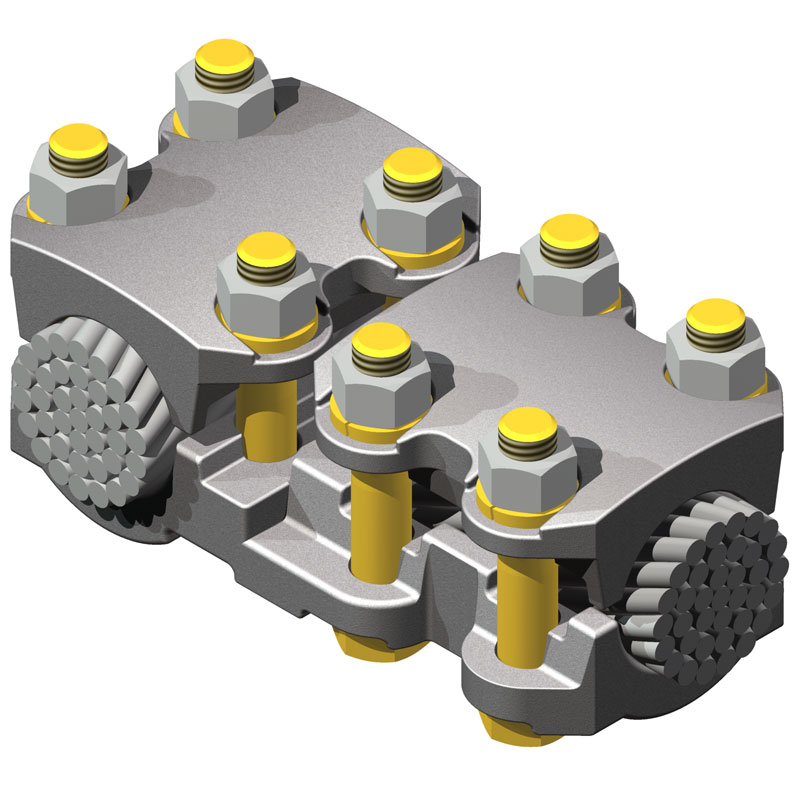

230 kV Aluminum Bolted Cable Tee Connectors
Features:
- Aluminum alloy
- Anodized aluminum hardware
- Meets the standards of NEMA CC1
Applications:
- Rated for 230 kV
- Substation
- Aluminum cable
PRODUCT DESCRIPTION
Tee connectors are designed for use with stranded aluminum or ACSR conductors. Tees are designed with universal grooves to accept a wide range of conductor sizes.
