Los conjuntos de abrazaderas de bajada aisladas AFL se utilizan para guiar el cable óptico de tierra (OPGW) y el cable totalmente dieléctrico autoportante (ADSS) desde la parte superior de la estructura hasta la caja de empalme. Con un aislante de 15 kV para proteger el cable, estas abrazaderas se instalan fácilmente y proporcionan una separación adecuada y fuerza de sujeción sin dañar el cable.
e990f6cb2c5c415792cae837c8a72223

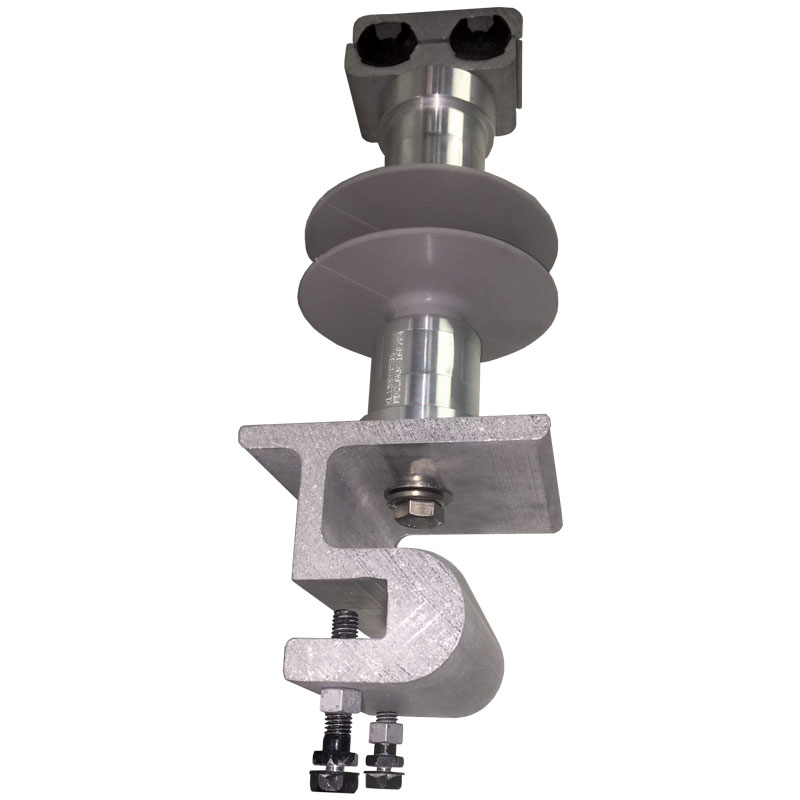

1 © 2016, AFL, all rights reserved. PP-3-00816, Revision 1, 11.7.16 Speci cations are subject to change without notice. Insulated Downlead Clamp Assembly for OPGW and ADSS Fiber Optic Cable AF L Insulated Downlead Clamp Assemblies are used to guide optical ground wire (OPGW) and all-dielectric self support (ADSS) cable from the top of the structure to the splice box. Featuring a 15 kV insulator to protect the cable, these Downlead Clamps install easily and provide proper spacing and holding strength without damage to the cable. Features • Lattice adapter provided with aluminum break-away bolts for precise torque during installation • Applicable towere angle thickness—0.25" to 0.75" • Tower Bracket—aluminum material • Downlead Clamp—aluminum, stainless steel and EPDM materials • 15 kV Insulator—aluminum and silicone materials • Stainless steel hardware (break-away bolts are aluminum) Ordering Example : For 0.628" dia. OPGW and 0.484 ADSS with insulator, the part number is FDOA-B6B4-INS. Ordering Information BUSHING DESIGNATION BUSHING DIAMETER RANGE (INCHES) COLOR CODE B4 0.400 - 0.500 Red B5 0.501 - 0.600 Green B6 0.601 - 0.700 Yellow B7 0.701 - 0.800 Blue B8 0.801 - 0.900 White B9 0.901 - 1.000 Black Fiber Downlead FD OA XXYY Bushing Selection for each side, smallest first (see table above; for same size, repeat bushing number) OPGW and/or ADSS INS 15 kV Insulator Assembly continued
2 © 2016, AFL, all rights reserved. PP-3-00816, Revision 1, 11.7.16 Speci cations are subject to change without notice. Insulated Downlead Clamp Assembly for OPGW and ADSS Fiber Optic Cable Dimensions 10.0" DOWNLEAD CLAMP TOWER BRACKET ASSEMBLY INSULATOR LOCK WASHER HEX HEAD BOLT FLAT WASHER 4.9" TOWER 1.9"
Características:
- Adaptador de celosía provisto de pernos de aluminio de ruptura para un par de apriete preciso durante la instalación
- Espesor de la torre aplicable—
0.25" a 0.75". - Soporte de la torre—
material de aluminio - Abrazadera de bajada—
materiales de aluminio, acero inoxidable y EPDM
Aislador de 15 kV—aluminio y materiales de silicona Herrajes de acero inoxidable (los pernos de separación son de aluminio)
Terminal de cable formado para el cable ADSS,Cuña sin salida ADSS,Mini-finales de carrera ADSS,Conjuntos de muñones ADSS,Serie FDCT Cable plano de caída Tangente/Descendente,Serie RDCT Caída redonda TangenteCabeza abajo,Unidad de suspensión ADSS,Agarre temporal ADSS,Herramienta de instalación de alambre conformado AFL FIT,Abrazadera ADSS de la serie AGC,Amortiguadores de vibraciones en espiral de la serie AVD,Anillo de corona para cable ADSS,Abrazadera de cableado descendente para ADSS,Unidades de almacenamiento de fibra para cable de fibra óptica ADSS,Suspensión de alambre conformado para cable ADSS
