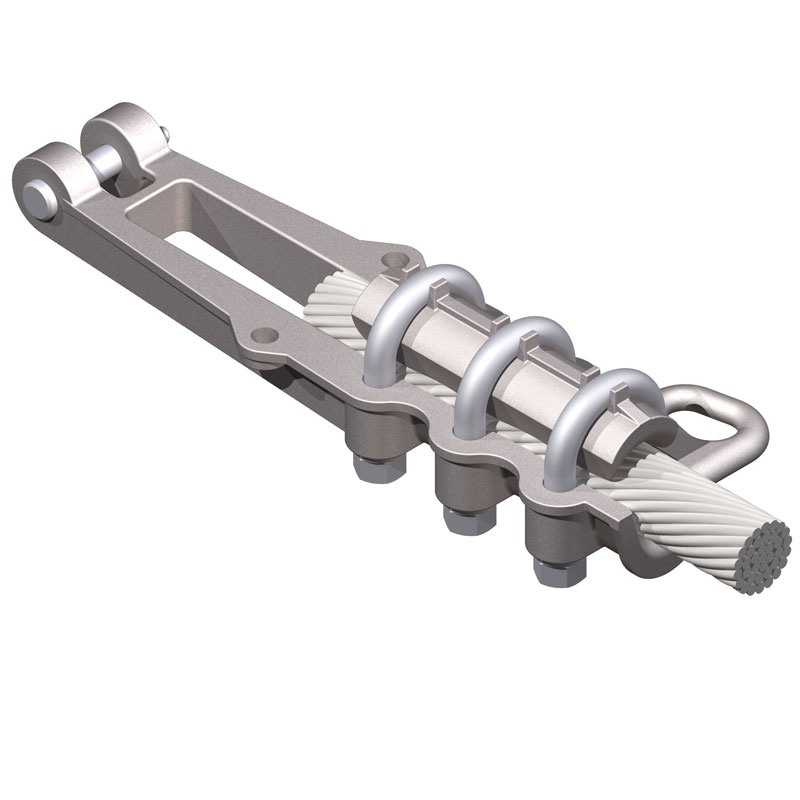

Abrazadera de tensión sin fin para cable trenzado. Los pernos en U, con depresiones onduladas en el cuerpo debajo de cada perno, proporcionan una acción de amortiguación en el cable que se traduce en una alta resistencia a la extracción.
ab1cb471c90847f3b11358cd68bb682e
292 230 kV Aluminum Dead End Clamps © 2011, AFL, all rights reserved. PP-3-00455, Revision 3, 3.28.14 Specifications are subject to change without notice. 230 kV Aluminum Dead End Clamps www.AFLglobal.com or 800-890-8878 TYPE SEC-A-2U-AA Straight Dead End Clamp with Pulling Eye Ordering Information CATALOG NUMBER CABLE RANGE AAC CABLE RANGE ACSR DIAMETER DIMENSIONS IN INCHES BOLT SIZE MIN MAX MIN MAX MIN MAX K L S SEC13A-2U 6 STR 2/0 STR 6 2/0 .184 .460 7/8 8 5/16 11/16 3/8 SEC26A-2U 2 STR 266.8 MCM 4 266.8 MCM .247 .642 7/8 9 5/8 11/16 1/2 SEC34A-2U 3/0 350 MCM 3/0 336.4 MCM .464 .741 7/8 9 3/4 13/16 1/2 SEC48A-2U 4/0 556.5 MCM 3/0 477 MCM .522 .858 7/8 9 3/4 13/16 1/2 SEC64A-2U 300 MCM 795 MCM 266.8 MCM 666 MCM .626 1.026 15/16 11 1 1/16 1/2 SEC111A-2U 600 MCM 1272 MCM 556.5 MCM 1113 MCM .879 1.300 15/16 12 5/8 1 1/16 1/2 SEC159A-2U 750 MCM 1800 MCM 715.5 MCM 1590 MCM .987 1.548 15/16 14 7/8 1 1/16 5/8 Material Aluminum Alloy Hardware Galvanized steel bolts, nuts, and lockwashers. L COTTER BOLT GALV. STEEL S 5/8 K ∅ 3/4
Características:
- Aleación de aluminio
- Alta resistencia a la extracción
- Cumple las normas NEMA CC1
Aplicaciones:
- Calificada para 230 kV
- Subestación
- Cable de aluminio
Abrazadera de tensión sin fin para cable trenzado. Los pernos en U, con depresiones onduladas en el cuerpo debajo de cada perno, proporcionan una acción de amortiguación en el cable que resulta en una alta resistencia a la extracción.
