Los codos atornillados ofrecen un método económico para la fabricación en campo cuando se requieren giros angulares. Disponible para ángulos de 30, 45, 60 y 90 grados.
ab1cb471c90847f3b11358cd68bb682e

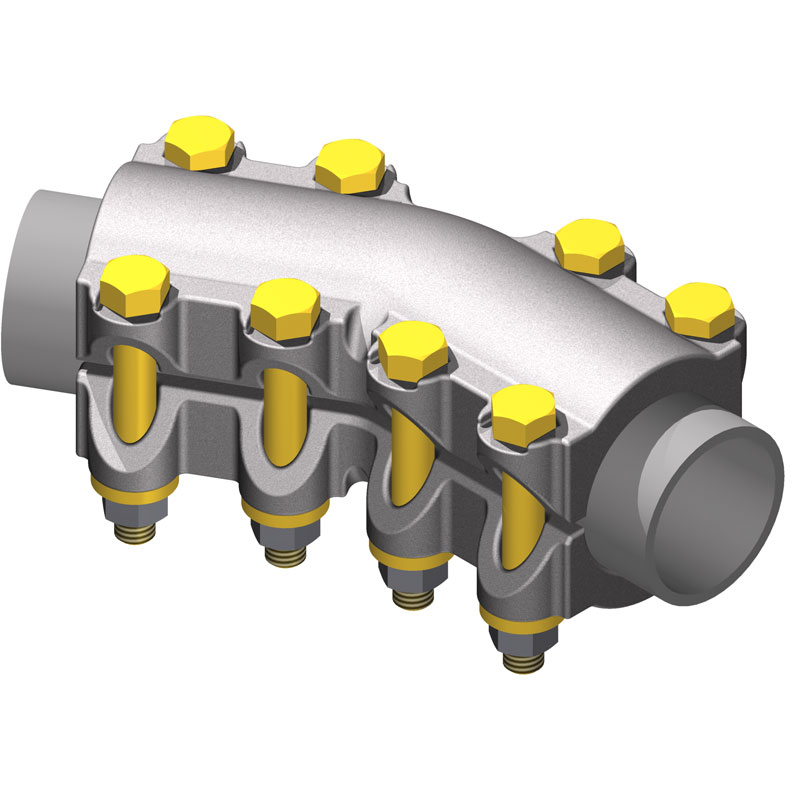

www.AFLglobal.com or 800-890-8878 294 230 kV Aluminum Bolted Elbows 230 kV Aluminum Bolted Elbows © 2010, AFL, all rights reserved. PP-3-00328, Revision 1, 2.11.16 Specifications are subject to change without notice. TYPE EP-AA, EP-30-AA, EP-45-AA, EP-60-AA Clamp Type Elbow For Tubular Bus A clamp type elbow for connecting standard pipe size tubular buses at 30, 45, 60, and 90 degree angles to each other. Conductor bearing areas are accurately machine finished with a special surface to provide good electrical contact and high pull-out strength. Material Aluminum Alloy Hardware Yellow anodized aluminum bolts, nuts, and lockwashers. Example Example: For a 2" SPS Pipe, 30 degree angle, order EP200-30-AA. Ordering Information CATALOG NUMBER SPS DIMENSIONS IN INCHES BOLT SIZE NUMBER OF BOLTS EP-AA EP-60-AA EP-45-AA EP-30-AA B W EP50-AA EP50-60-AA EP50-45-AA EP50-30-AA 1/2 3 2 5/8 1/2 8 EP75-AA EP75-60-AA EP75-45-AA EP75-30-AA 3/4 2 3/4 2 3/4 1/2 8 EP100-AA EP100-60-AA EP100-45-AA EP100-30-AA 1 2 3/4 3 1/16 1/2 8 EP125-AA EP125-60-AA EP125-45-AA EP125-30-AA 1 1/4 3 3 7/16 1/2 8 EP150-AA EP150-60-AA EP150-45-AA EP150-30-AA 1 1/2 3 3 11/16 1/2 8 EP200-AA EP200-60-AA EP200-45-AA EP200-30-AA 2 3 1/4 4 1/4 1/2 8 EP250-AA EP250-60-AA EP250-45-AA EP250-30-AA 2 1/2 3 1/4 4 5/8 1/2 8 EP300-AA EP300-60-AA EP300-45-AA EP300-30-AA 3 3 3/4 5 5/8 5/8 8 EP350-AA EP350-60-AA EP350-45-AA EP350-30-AA 3 1/2 3 3/4 6 1/8 5/8 8 EP400-AA EP400-60-AA EP400-45-AA EP400-30-AA 4 3 3/4 6 5/8 5/8 8 EP500-AA EP500-60-AA EP500-45-AA EP500-30-AA 5 6 7 11/16 5/8 12 EP600-AA EP600-60-AA EP600-45-AA EP600-30-AA 6 6 8 3/4 5/8 12 EP-AA EP-30-AA 30 DEGREES EP-45-AA 45 DEGREES EP-60-AA 60 DEGREES EP-90-AA 90 DEGREES B B 90° W
Características:
- Aleación de aluminio
- Herrajes de aluminio anodizado
- Ajuste de tubo de bus externo para tubo de bus SCH 40 y SCH 80
- Cumple con las normas NEMA CC1
Aplicaciones:
- Calificada para 230 kV
- Subestación
- Tubo bus de aluminio
Los codos atornillados ofrecen un método económico para la fabricación en campo cuando se requieren giros angulares. Disponible para ángulos de 30, 45, 60 y 90 grados.
