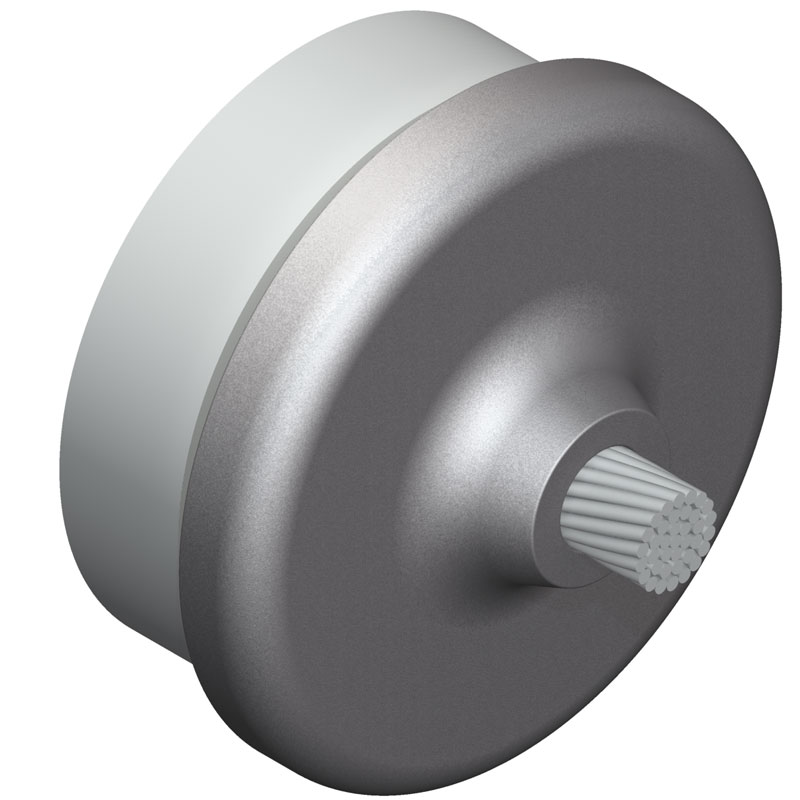

El adaptador está diseñado para realizar la conexión en línea entre el tubo y el cable trenzado. Diseñado para el servicio de 345 kV. El cable se suelda al conector; el conector se suelda al tubo. No se recomienda su uso en conductores ACSR debido a la dificultad para soldar el núcleo de acero.
d9129f85ff21470796d9cab7fa2ee741
www.AFLglobal.com or 800-890-8878 506 345/500 kV Connectors © 2011, AFL, all rights reserved. Revision 0, 3.4.11 Specifications are subject to change without notice. 345/500 kV Connectors TYPE 14700-EHV Straight Adapter Tube to Cable Adapter is designed to make inline connection between pipe and stranded cable. Designed for 345 kV service. Cable is “puddle” welded to connector; connector is then welded to tube. Not recommended for use on ACSR conductors due to difficulty welding steel core. Ordering Information TABLE 1 SPS CATALOG NUMBER DIMENSIONS IN INCHES NOMINAL WEIGHT LBS A B C 3 14708 4.22 0.44 1.06 1.20 3 1/2 14709 4.66 0.44 1.06 1.30 4 14710 5.22 0.50 1.00 1.50 5 14712 6.38 0.50 1.00 1.90 6 14713 7.44 0.50 1.00 2.60 Material Aluminum Alloy C B 2 A TABLE 2 STANDARD CONDUCTOR RANGE CATALOG NUMBER RUN CONDUCTOR (SPS & EHPS) MIN MAX DIAMETER 3 3 1/2 4 5 6 900 MCM - 1.048 - 1.110 14708.112 EHV 14709.112 EHV 14710.112 EHV 14712.112 EHV 14713.112 EHV 954 MCM 1033.5 MCM 1.111 - 1.173 14708.119 EHV 14709.119 EHV 14710.119 EHV 14712.119 EHV 14713.119 EHV 1113 MCM - 1.174 - 1.235 14708.125 EHV 14709.125 EHV 14710.125 EHV 14712.125 EHV 14713.125 EHV 1192.5 MCM 1250 MCM 1.236 - 1.297 14708.131 EHV 14709.131 EHV 14710.131 EHV 14712.131 EHV 14713.131 EHV 1272 MCM 1351.5 MCM 1.298 - 1.360 14708.138 EHV 14709.138 EHV 14710.138 EHV 14712.138 EHV 14713.138 EHV 1431 MCM 1510.5 MCM 1.361 - 1.423 14708.144 EHV 14709.144 EHV 14710.144 EHV 14712.144 EHV 14713.144 EHV 1590 MCM - 1.424 - 1.485 14708.150 EHV 14709.150 EHV 14710.150 EHV 14712.150 EHV 14713.150 EHV 1750 MCM - 1.486 - 1.542 14708.156 EHV 14709.156 EHV 14710.156 EHV 14712.156 EHV 14713.156 EHV CUSTOMER PIPE
Características:
- Aleación de aluminio
- Ajuste externo de la tubería de bus para la tubería de bus SCH 40 y SCH 80
Aplicaciones:
- Clasificado para 500 kV y menos
- Subestación
- Tubo bus de aluminio a cable de aluminio
El adaptador está diseñado para realizar la conexión en línea entre el tubo y el cable trenzado. Diseñado para el servicio de 345 kV. El cable es “charco” soldado al conector; el conector se suelda entonces al tubo. No se recomienda su uso en conductores ACSR debido a la dificultad para soldar el núcleo de acero.
