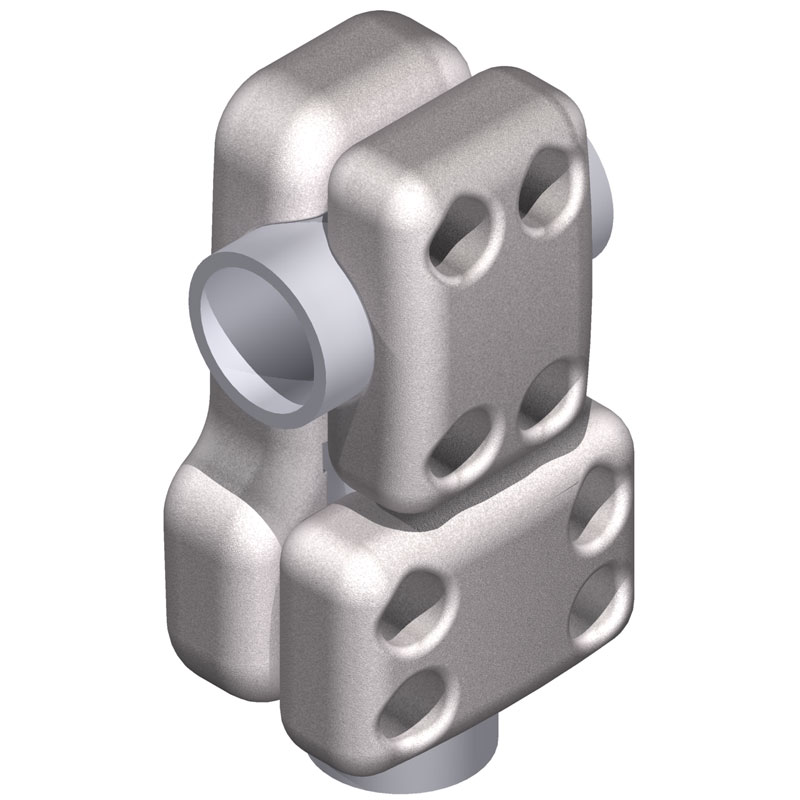

Los conectores en T atornillados de aluminio para tubos de bus de 500 kV están diseñados para realizar una conexión en T en la construcción de buses. El conector se puede utilizar en tubos Schedule 40 y Schedule 80.
d9129f85ff21470796d9cab7fa2ee741
503 345/500 kV Tee Connectors © 2011, AFL, all rights reserved. PP-3-00240, Revision 1, 2.1.19 Specifications are subject to change without notice. 345/500 kV Tee Connectors www.AFLglobal.com or 800-890-8878 TYPE BAP-V-AA Bolted Tee for Pipe Bolted tee connector is designed to be corona free for 345 kV and 500 kV service. Material Aluminum Alloy Hardware Aluminum nuts, bolts, and lockwashers. Ordering Information CATALOG NUMBER SPS DIMENSIONS IN INCHES BOLT SIZE RUN TAP B C L BAP250-250-V-AA 2 1/2 2 1/2 4 1/8 4 1/8 10 1/2 BAP300-300-V-AA 3 3 5 5 12 1/2 5/8 BAP300-600-V-AA 3 6 5 6 1/4 13 13/16 5/8 BAP400-200-V-AA 4 2 4 1/8 4 1/2 11 5/8 1/2 BAP400-300-V-AA 4 3 6 5 13 7/8 5/8 BAP400-400-V-AA 4 4 6 6 21 1/2 5/8 BAP500-300-V-AA 5 3 5 3/4 5 15 1/2 5/8 BAP500-400-V-AA 5 4 5 3/4 6 15 5/8 5/8 BAP500-500-V-AA 5 5 7 7 17 5/8 BAP600-300-V-AA 6 3 6 5 15 3/4 5/8 BAP800R-400-V-AA 8 OD 4 6 5 1/4 15 5/8 5/8 BAP800-600-V-AA 8 6 7 1/2 7 17 3/4 5/8 C L B CUSTOMER PIPE
506 345/500 kV Tee Connectors 345/500 kV Tee Connectors www.AFLglobal.com or 800-890-8878 © 2011, AFL, all rights reserved. PP-3-00251, Revision 1, 9.20.18 Specifications are subject to change without notice. TYPE BPA-75-V-AA 75-Degree Bolted Tee Bolted tee connector at 75° is designed to be corona free for 345 kV and 525 kV service. Material Aluminum Alloy Hardware Yellow anodized aluminum nuts, bolts, and lockwashers. Notes • For Stainless Steel bolt, lockwasher and Everdur nut, add "-SSHBN" to catalog number. EX: BPA200-200-75-V-AA-SSHBN C 75 ° B ½ D TYP. Ordering Information CATALOG NUMBER PIPE SIZE DIMENSIONS IN INCHES RUN TAP B C BPA200-200-75-V-AA 2 2 5 5 BPA250-125-75-V-AA 2 1/2 1 1/4 4 1/8 4 1/8 BPA250-250-75-V-AA 2 1/2 2 1/2 4 1/8 4 1/8 BPA300-300-75-V-AA 3 3 5 5 BPA400-200-75-V-AA 4 2 6 5 BPA400-400-75-V-AA 4 4 6 6 BPA500-300-75-V-AA 5 3 5 3/4 5 BPA500-400-75-V-AA 5 4 5 3/4 6 BPA600-300-75-V-AA 6 3 5 5 BPA600-350-75-V-AA 6 3 1/2 5 4 7/8 BPA800R-500-75-V-AA 8 OD 5 6 5 3/4 BPA800-300-75-V-AA 8 3 4 3/4 5
1 345/500 kV Tee Connectors © 2011, AFL, all rights reserved. PP-3-00519, Revision 2, 1.10.2023 Specifications are subject to change without notice. AFLglobal.com | 800.890.8878 345/500 kV Tee Connectors TYPE VBP-30-V-AA 30 Degree Bolted Tee Rated for 500 kV Material Aluminum Hardware Aluminum nuts, bolts and lockwashers. Ordering Information CATALOG NUMBER SPS DIMENSIONS IN INCHES BOLT SIZE RUN TAP B C VBP250-125-30-V-AA 2 1/2 1 1/4 4 1/8 4 1/8 1/2 VBP250-250-30-V-AA 2 1/2 2 1/2 4 1/8 4 1/8 1/2 VBP400-200-30-V-AA 4 2 6 5 5/8 VBP400-250-30-V-AA 4 2 1/2 6 4 1/8 5/8 VBP400-300-30-V-AA 4 3 6 6 5/8 VBP400-400-30-V-AA 4 4 6 6 5/8 VBP500-300-30-V-AA 5 3 5 3/4 5 5/8 VBP500-400-30-V-AA 5 4 4 6 5/8 VBP600-300-30-V-AA 6 3 5 6 5/8 VBP600-400-30-V-AA 6 4 5 6 5/8 C 30 ° B Notes • For Stainless Steel Hardware add "-SS" to catalog number. EX: VBP250-125-V-AA-SS • For Stainless Steel bolts, lockwashers and Everdur nuts add "-SSHBN" to catalog number. EX: VBP250-125-V-AA-SSHBN • For Grade Five Galvanized Steel Hardware add "-GS5" to catalog number. EX: VBP250-125-V-AA-GS5
Características:
- Aleación de aluminio
- Herrajes de aluminio anodizado
- Ajuste de tubo de bus externo para tubo de bus SCH 40 y SCH 80
Aplicaciones:
- Clasificado para 500 kV y menos
- Subestación
- Tubo bus de aluminio
Los conectores en T atornillados de aluminio para tubos de bus de 500 kV están diseñados para realizar una conexión en T en la construcción de buses. El conector se puede utilizar en tubos Schedule 40 y Schedule 80.
