El conector en T para subestaciones está diseñado para aplicaciones de espacio limitado como las que se encuentran en las subestaciones.
d9129f85ff21470796d9cab7fa2ee741
www.AFLglobal.com or 800-890-8878 549 500 kV Compression Connectors © 2011, AFL, all rights reserved. Revision 0, 3.10.11 Specifications are subject to change without notice. 500 kV Compression Connectors Type 2800-EHV, 5300-EHV Substation tee connector is designed for limited space application as found in substations. Run length is shorter than conventional tee taps which saves space and allows faster installation. Tee tap is installed with standard AFL hex dies. PAD E ∅ 9 / 16 Ordering Information CATALOG NUMBER CONDUCTOR RANGE DIE SIZE ALTERNATE CATALOG NUMBER ALTERNATE PAD SIZE DIMENSIONS IN INCHES NOMINAL WEIGHT DIAMETER AAC A T B LBS 2830.1 EHV 1.021 - 1.196 795 - 1033.5 kcmil 30AH 2830.1E EHV E 10.00 0.62 4.00 2.6 2834.1 EHV 1.140 - 1.319 1000 - 1300 kcmil 34AH 2834.1E EHV E 11.50 0.62 4.00 3.4 2836.1 EHV 1.320 - 1.417 1351.5 - 1510.5 kcmil 36AH 2836.1E EHV E 11.50 0.62 4.00 3.7 2838.1 EHV 1.412 - 1.500 1510.5 - 1590 kcmil 38AH 2838.1E EHV E 12.00 0.62 4.00 4.3 2840.1 EHV 1.496 - 1.557 1750 kcmil 40AH 2840.1E EHV E 12.50 0.62 4.00 4.8 2842.1 EHV 1.550 - 1.625 - 42AH 2842.1D EHV D 14.00 0.75 4.50 6.4 2844.1 EHV 1.626 - 1.842 2250 - 2500 kcmil 44AH 2844.1D EHV D 14.00 0.75 4.50 6.3 2848.1 EHV 1.843 - 1.996 2750 kcmil 48AH 2848.1D EHV D 16.00 0.75 4.50 7.1 Material Aluminum Alloy PAD D A 1 3 / 4 B T 3 5 / 8 1 3 / 4 ∅ 9 / 16 4 1 / 2 4 1 1 / 8 1 3 / 4 1 3 / 4 3 1 / 2 ∅ 9 / 16
Características:
- Aleación de aluminio
- Las almohadillas se ajustan a las normas NEMA
Aplicaciones:
- Clasificado para 500 kV y menos
- Subestación
- Cable de aluminio

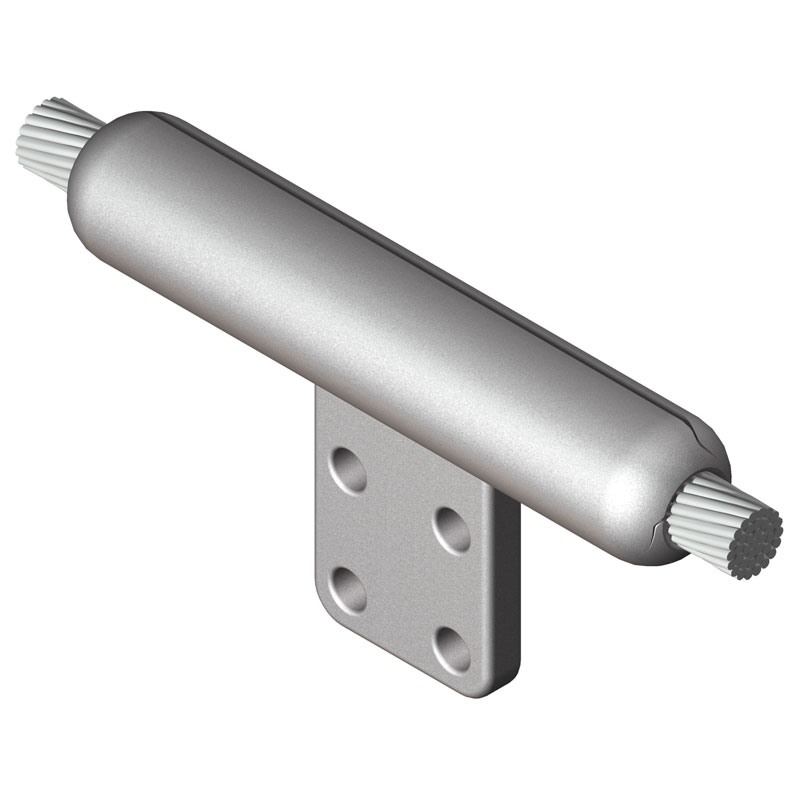

El conector en T para subestaciones está diseñado para aplicaciones de espacio limitado como las que se encuentran en las subestaciones. La longitud del recorrido es más corta que la de los grifos en T convencionales, lo que ahorra espacio y permite una instalación más rápida. El grifo en T se instala con matrices hexagonales estándar AFL.
