Los conectores de bastidor en A soldados están diseñados para ser libres de corona para el servicio de 345 kV y 500 kV. Los conectores están diseñados para ser soldados en el exterior de la tubería, lo que permite su uso tanto en la tubería schedule 40 como en la schedule 80.
d9129f85ff21470796d9cab7fa2ee741
509 345/500 kV Tee Connectors © 2011, AFL, all rights reserved. PP-3-00549, Revision 3, 10.17.2022 Specifications are subject to change without notice. AFLglobal.com | 800.890.8878 345/500 kV Tee Connectors TYPE WT-AA, WTA-75-AA, WTA-80-AA Welded Tee Rated for 500 kV Material Aluminum Alloy Notes 1. For a welded tee at 75° for 1" to 1" pipe order: WTA100-100-75-AA 2. For a welded tee at 80° for 1" to 1" pipe order: WTA100-100-80-AA WTA-AA L FIELD WELD B WT-AA 75º OR 80º WTA-AA B L WT-AA Ordering Information SPS CATALOG NUMBER DIMENSIONS IN INCHES RUN TAP OR BRANCH 90 DEGREE 75 DEGREE 80 DEGREE B L 3/4 3/4 WT75-75-AA WTA75-75-75-AA WTA75-75-75-80-AA 3/4 2 1/8 1 3/4 WT100-75-AA WTA100-75-75-AA WTA100-75-80-AA 3/4 2 1/8 1 1 WT100-100-AA WTA100-100-75-AA WTA100-100-80-AA 3/4 2 1/4 1 1/4 3/4 WT125-75-AA WTA125-75-75-AA WTA125-75-80-AA 3/4 2 1/8 1 1/4 1 WT125-100-AA WTA125-100-75-AA WTA125-100-80-AA 3/4 2 1/4 1 1/4 1 1/4 WT125-125-AA WTA125-125-75-AA WTA125-125-80-AA 1 2 3/4 1 1/4 2 1/2 WT125-250-AA WTA125-250-75-AA WTA125-250-80-AA 1 1/2 3 1/2 1 1/2 3/4 WT150-75-AA WTA150-75-75-AA WTA150-75-80-AA 3/4 2 1/8 1 1/2 1 WT150-100-AA WTA150-100-75-AA WTA150-100-80-AA 3/4 2 1/4 1 1/2 1 1/4 WT150-125-AA WTA150-125-75-AA WTA150-125-80-AA 1 2 1/2 1 1/2 1 1/2 WT150-150-AA WTA150-150-75-AA WTA150-150-80-AA 1 3 1/8 1 1/2 2 WT150-200-AA WTA150-200-75-AA WTA150-200-80-AA 1 1/4 3 11/16 2 3/4 WT200-75-AA WTA200-75-75AA WTA200-75-80-AA 3/4 2 1/8 2 1 WT200-100-AA WTA200-100-75-AA WTA200-100-80-AA 7/8 2 1/4 2 1 1/4 WT200-125-AA WTA200-125-75-AA WTA200-125-80-AA 1 1/4 2 11/16 2 1 1/2 WT200-150-AA WTA200-150-75-AA WTA200-150-80-AA 1 2 3/4 2 2 WT200-200-AA WTA200-200-75-AA WTA200-200-80-AA 1 1/4 3 11/16 2 2 1/2 WT200-250-AA WTA200-250-75-AA WTA200-250-80-AA 1 1/2 4 1/8 2 3 WT200-300-AA WTA200-300-75-AA WTA200-300-80-AA 1 3/4 4 3/8 CUSTOMER PIPE
© 2011, AFL, all rights reserved. PP-3-00549, Revision 3, 10.17.2022 Specifications are subject to change without notice. AFLglobal.com | 800.890.8878 510 345/500 kV Tee Connectors 345/500 kV Tee Connectors TYPE WT-AA, WTA-75-AA, WTA-80-AA (cont.) Welded Tee Rated for 500 kV Ordering Information SPS CATALOG NUMBER DIMENSIONS IN INCHES RUN TAP OR BRANCH 90 DEGREE 75 DEGREE 80 DEGREE B L 2 4 WT200-400-AA WTA200-400-75-AA WTA200-400-80-AA 2 1/4 5 1/2 2 5 WT200-500-AA WTA200-500-75-AA WTA200-500-80-AA 2 3/4 6 7/16 2 6 WT200-600-AA WTA200-600-75-AA WTA200-600-80-AA 3 1/4 8 1/4 2 1/2 3/4 WT250-75-AA WTA250-75-75-AA WTA250-75-80-AA 3/4 2 5/8 2 1/2 1 WT250-100-AA WTA250-100-75-AA WTA250-100-80-AA 3/4 2 1/8 2 1/2 1 1/4 WT250-125-AA WTA250-125-75-AA WTA250-125-80-AA 1 3 1/8 2 1/2 1 1/2 WT250-150-AA WTA250-150-75-AA WTA250-150-80-AA 1 3 1/8 2 1/2 2 WT250-200-AA WTA250-200-75-AA WTA250-200-80-AA 1 1/4 3 11/16 2 1/2 2 1/2 WT250-250-AA WTA250-250-75-AA WTA250-250-80-AA 1 1/2 3 3/4 3 3/4 WT300-75-AA WTA300-75-75-AA WTA300-75-80-AA 3/4 2 1/8 3 1 WT300-100-AA WTA300-100-75-AA WTA300-100-80-AA 3/4 2 1/8 3 1 1/4 WT300-125-AA WTA300-125-75-AA WTA300-125-80-AA 1 2 1/2 3 1 1/2 WT300-150-AA WTA300-150-75-AA WTA300-150-80-AA 1 2 3/4 3 2 WT300-200-AA WTA300-200-75-AA WTA300-200-80-AA 1 1/4 3 1/4 3 2 1/2 WT300-250 -AA WTA300-250-75-AA WTA300-250-80-AA 1 1/2 3 3/4 3 3 WT300-300 -AA WTA300-300-75-AA WTA300-300-80-AA 1 3/4 4 3/8 3 3 1/2 WT300-350-AA WTA300-350-75-AA WTA300-350-80-AA 2 4 7/8 3 4 WT300-400-AA WTA300-400-75-AA WTA300-400-80-AA 2 1/4 5 3/8 3 5 WT300-500-AA WTA300-500-75-AA WTA300-500-80-AA 2 3/4 6 7/16 3 1/2 3/4 WT350-75-AA WTA350-75-75-AA WTA350-75-80-AA 3/4 2 1/8 3 1/2 1 WT350-100-AA WTA350-100-75-AA WTA350-100-80-AA 3/4 2 1/4 3 1/2 1 1/4 WT350-125-AA WTA350-125-75-AA WTA350-125-80-AA 1 2 1/2 3 1/2 1 1/2 WT350-150-AA WTA350-150-75-AA WTA350-150-80-AA 1 2 3/4 3 1/2 2 WT350-200-AA WTA350-200-75-AA WTA350-200-80-AA 1 1/4 3 7/8 3 1/2 2 1/2 WT350-250-AA WTA350-250-75-AA WTA350-250-80-AA 1 1/2 3 3/4 3 1/2 3 WT350-300-AA WTA350-300-75-AA WTA350-300-80-AA 1 3/4 4 7/8 3 1/2 3 1/2 WT350-350-AA WTA350-350-75-AA WTA350-350-80-AA 2 5 3/8 4 3/4 WT400-75-AA WTA400-75-75-AA WTA400-75-80-AA 3/4 2 1/8 4 1 WT400-100-AA WTA400-100-75-AA WTA400-100-80-AA 7/8 3 1/8 4 1 1/4 WT400-125-AA WTA400-125-75-AA WTA400-125-80-AA 1 2 1/2 4 1 1/2 WT400-150-AA WTA400-150-75-AA WTA400-150-80-AA 1 3 1/8 4 2 WT400-200-AA WTA400-200-75-AA WTA400-200-80-AA 2 4 3/8 4 2 1/2 WT400-250-AA WTA400-250-75-AA WTA400-250-80-AA 1 1/2 4 1/4 4 3 WT400-300-AA WTA400-300-75-AA WTA400-300-80-AA 1 3/4 4 7/8 4 3 1/2 WT400-350-AA WTA400-350-75-AA WTA400-350-80-AA 2 5 1/2 4 4 WT400-400-AA WTA400-400-75-AA WTA400-400-80-AA 2 1/4 6 1/8
511 345/500 kV Tee Connectors © 2011, AFL, all rights reserved. PP-3-00549, Revision 3, 10.17.2022 Specifications are subject to change without notice. AFLglobal.com | 800.890.8878 345/500 kV Tee Connectors TYPE WT-AA, WTA-75-AA, WTA-80-AA (cont.) Welded Tee Rated for 500 kV Ordering Information SPS CATALOG NUMBER DIMENSIONS IN INCHES RUN TAP OR BRANCH 90 DEGREE 75 DEGREE 80 DEGREE B L 5 1 WT500-100-AA WTA500-100-75-AA WTA500-100-80-AA 3/4 2 1/4 5 1 1/4 WT500-125-AA WTA500-125-75-AA WTA500-125-80-AA 1 2 1/2 5 1 1/2 WT500-150-AA WTA500-150-75-AA WTA500-150-80-AA 1 2 3/4 5 2 WT500-200-AA WTA500-200-75-AA WTA500-200-80-AA 1 1/4 3 1/4 5 2 1/2 WT500-250-AA WTA500-250-75-AA WTA500-250-80-AA 1 1/2 3 3/4 5 3 WT500-300-AA WTA500-300-75-AA WTA500-300-80-AA 1 3/4 4 7/8 5 3 1/2 WT500-350-AA WTA500-350-75-AA WTA500-350-80-AA 2 5 13/16 5 4 WT500-400-AA WTA500-400-75-AA WTA500-400-80-AA 2 1/4 5 15/16 5 5 WT500-500-AA WTA500-500-75-AA WTA500-500-80-AA 2 3/4 7 1/16 6 1 WT600-100-AA WTA600-100-75-AA WTA600-100-80-AA 3/4 2 1/4 6 1 1/4 WT600-125-AA WTA600-125-75-AA WTA600-125-80-AA 1 2 1/2 6 1 1/2 WT600-150-AA WTA600-150-75-AA WTA600-150-80-AA 1 2 3/4 6 2 WT600-200-AA WTA600-200-75-AA WTA600-200-80-AA 1 1/4 3 1/4 6 2 1/2 WT600-250-AA WTA600-250-75-AA WTA600-250-80-AA 1 1/2 3 3/4 6 3 WT600-300-AA WTA600-300-75-AA WTA600-300-80-AA 1 3/4 4 11/16 6 3 1/2 WT600-350-AA WTA600-350-75-AA WTA600-350-80-AA 2 5 3/8 6 4 WT600-400-AA WTA600-400-75-AA WTA600-400-80-AA 2 1/4 5 15/16 6 5 WT600-500-AA WTA600-500-75-AA WTA600-500-80-AA 2 3/4 6 7/16 6 6 WT600-600-AA WTA600-600-75-AA WTA600-600-80-AA 2 3/4 8 1/4 8 6 WT800-600-AA WTA800-600-75-AA WTA800-600-80-AA 2 3/4 8 1/2 8 4 WT800R-400-AA WTA800R-400-75-AA WTA800R-400-80-AA 2 1/4 5 15/16 8 5 WT800R-500-AA WTA800R-500-75-AA WTA800R-500-80-AA 2 3/4 6 7/16 8 8" O.D. WT800R-800R-AA WTA800R-800R-75-AA WTA800R-800R-80-AA 2 3/4 10
513 345/500 kV Tee Connectors © 2011, AFL, all rights reserved. PP-3-00574, Revision 2, 12.1.2023 Specifications are subject to change without notice. AFLglobal.com | 800.890.8878 345/500 kV Tee Connectors TYPE WVBP-20-V-AA, WVBP-30-V-AA Angle Welded Vee and Welded Tee Connector Welded A-frame connectors are designed to be corona free for 345 kV and 500 kV service. Connectors are designed to be welded on outside of pipe allowing use on both schedule 40 and schedule 80 pipe. Socket design allows for slight inaccuracies in field cut length of pipe. WVBP-20-V-AA Material Aluminum Alloy H B 20 ° L CUSTOMER PIPE CUSTOMER PIPE WVBP-20-V-AA 30 ° WVBP-30-V-AA H B L
© 2011, AFL, all rights reserved. PP-3-00574, Revision 2, 12.1.2023 Specifications are subject to change without notice. AFLglobal.com | 800.890.8878 514 345/500 kV Tee Connectors 345/500 kV Tee Connectors TYPE WVBP-20-V-AA, WVBP-30-V-AA Angle Welded Vee and Welded Tee Connector Ordering Information CATALOG NUMBER SPS DIMENSIONS IN INCHES 20 DEGREE 30 DEGREE RUN TAP B H L WVBP300-125-20-V-AA WVBP300-125-30-V-AA 3 1-1/4 1 2-15/16 2-5/8 WVBP300-150-20-V-AA WVBP300-150-30-V-AA 3 1-1/2 1 2-15/16 2-7/8 WVBP300-200-20-V-AA WVBP300-200-30-V-AA 3 2 1-1/4 3-3/16 3-1/2 WVBP300-250-20-V-AA WVBP300-250-30-V-AA 3 2-1/2 1-1/2 3-7/16 4 WVBP300-300-20-V-AA WVBP300-300-30-V-AA 3 3 1-3/4 3-11/16 4-5/8 WVBP350-100-20-V-AA WVBP350-100-30-V-AA 3-1/2 1 3/4 2-5/8 2-1/4 WVBP350-150-20-V-AA WVBP350-150-30-V-AA 3-1/2 1-1/2 1 3-1/4 2-7/8 WVBP350-200-20-V-AA WVBP350-200-30-V-AA 3-1/2 2 1-1/4 3-1/2 3-1/2 WVBP350-250-20-V-AA WVBP350-250-30-V-AA 3-1/2 2-1/2 1-1/2 3-3/4 4 WVBP350-300-20-V-AA WVBP350-300-30-V-AA 3-1/2 3 1-3/4 4 4-5/8 WVBP350-350-20-V-AA WVBP350-350-30-V-AA 3-1/2 3-1/2 2 4-1/4 5-1/8 WVBP400-150-20-V-AA WVBP400-150-30-V-AA 4 1-1/2 1 3-1/2 2-7/8 WVBP400-200-20-V-AA WVBP400-200-30-V-AA 4 2 1-3/4 3-3/4 4-1/8 WVBP400-250-20-V-AA WVBP400-250-30-V-AA 4 2-1/2 1-1/2 4 4 WVBP400-300-20-V-AA WVBP400-300-30-V-AA 4 3 1-3/4 4-1/4 4-5/8 WVBP400-350-20-V-AA WVBP400-350-30-V-AA 4 3-1/2 2 4-1/2 5-1/8 WVBP400-400-20-V-AA WVBP400-400-30-V-AA 4 4 2-1/4 6-5/16 6-7/16 WVBP500-150-20-V-AA WVBP500-150-30-V-AA 5 1-1/2 1 4 2-7/8 WVBP500-200-20-V-AA WVBP500-200-30-V-AA 5 2 1-1/4 4-13/16 3-7/8 WVBP500-250-20-V-AA WVBP500-250-30-V-AA 5 2-1/2 1-1/2 4-1/2 4 WVBP500-300-20-V-AA WVBP500-300-30-V-AA 5 3 1-3/4 4-3/4 4-5/8 WVBP500-350-20-V-AA WVBP500-350-30-V-AA 5 3-1/2 2 5 5-1/8 WVBP500-400-20-V-AA WVBP500-400-30-V-AA 5 4 2-1/4 5-1/4 6-1/4 WVBP500-500-20-V-AA WVBP500-500-30-V-AA 5 5 2-3/4 5-3/4 6-15/16 WVBP600-200-20-V-AA WVBP600-200-30-V-AA 6 2 1-1/4 4-13/16 3-1/2 WVBP600-250-20-V-AA WVBP600-250-30-V-AA 6 2-1/2 1-1/2 5-1/16 4 WVBP600-300-20-V-AA WVBP600-300-30-V-AA 6 3 1-3/4 5-5/16 4-5/8 WVBP600-350-20-V-AA WVBP600-350-30-V-AA 6 3-1/2 2 5-9/16 5-1/8 WVBP600-400-20-V-AA WVBP600-400-30-V-AA 6 4 2-1/4 5-13/16 5-7/8 WVBP600-500-20-V-AA WVBP600-500-30-V-AA 6 5 2-3/4 6-5/16 6-15/16 WVBP600-600-20-V-AA WVBP600-600-30-V-AA 6 6 3-1/4 6-13/16 8
Características:
- Aleación de aluminio
- Ajuste de la tubería de bus externa para la tubería de bus SCH 40 y SCH 80
- Cumple las normas de NEMA CC1
Aplicaciones:
- Clasificado para 500 kV y menos
- Subestación
- Tubo bus de aluminio
Los conectores de bastidor en A soldados están diseñados para ser libres de corona para el servicio de 345 kV y 500 kV. Los conectores están diseñados para ser soldados en el exterior de la tubería, lo que permite su uso tanto en la tubería schedule 40 como en la schedule 80. El diseño del enchufe permite ligeras inexactitudes en la longitud de la tubería cortada en el campo.
Acopladores de compresión de aluminio de 230 kV,Conectores en T de compresión de aluminio de 230 kV,Conectores de Terminal de Compresión de Aluminio de 230 kV,Conectores de terminales de compresión de aluminio de 230 kV,Acopladores de tubería de aluminio soldado de 230 kV,Codos de aluminio soldados para tubos de bus de 230 kV,Soportes de tubería de aluminio soldado de 230 kV,Conectores en T y en V para tubos de aluminio soldados de 230 kV,Conectores de terminales de tubería de aluminio soldado de 230 kV,Acopladores de aluminio soldado para cables de 230 kV,Tubería de aluminio soldada de 230 kV a T de cable,Terminal de cable soldado de aluminio de 230 kV,Tapones de aluminio soldados de 230 kV,Varilla de tierra soldada de aluminio de 230 kV,Derivaciones de tubos soldados de aluminio de 230 kV
478

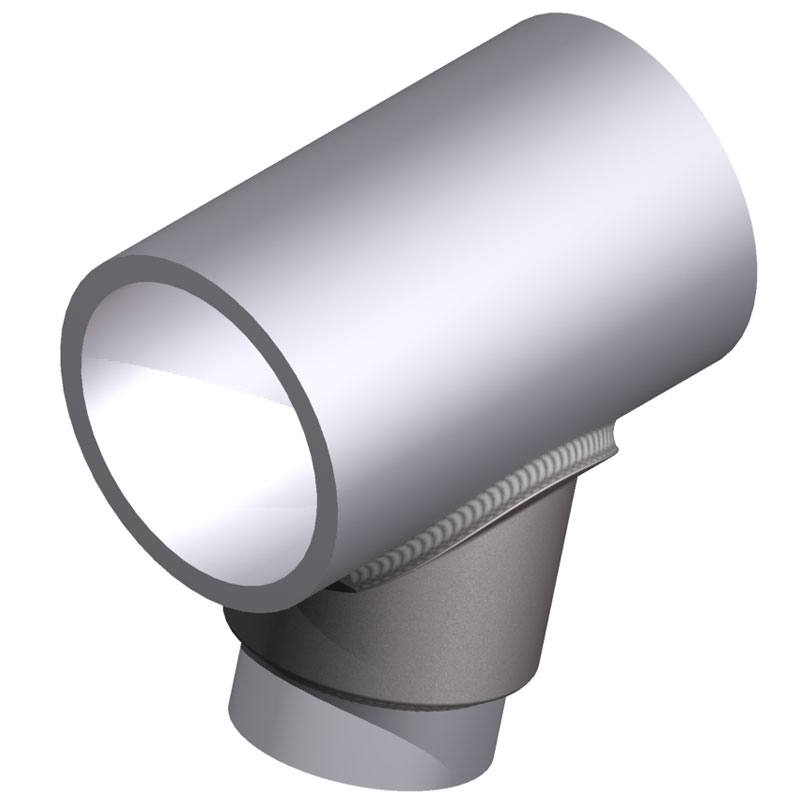

Conectores en T para tubos de aluminio soldados de 500 kV
Close
Conectores en T para tubos de aluminio soldados de 500 kV
Características:
- Aleación de aluminio
- Ajuste de la tubería de bus externa para la tubería de bus SCH 40 y SCH 80
- Cumple las normas de NEMA CC1
Aplicaciones:
- Clasificado para 500 kV y menos
- Subestación
- Tubo bus de aluminio
PRODUCT DESCRIPTION
Los conectores de bastidor en A soldados están diseñados para ser libres de corona para el servicio de 345 kV y 500 kV. Los conectores están diseñados para ser soldados en el exterior de la tubería, lo que permite su uso tanto en la tubería schedule 40 como en la schedule 80. El diseño del enchufe permite ligeras inexactitudes en la longitud de la tubería cortada en el campo.
