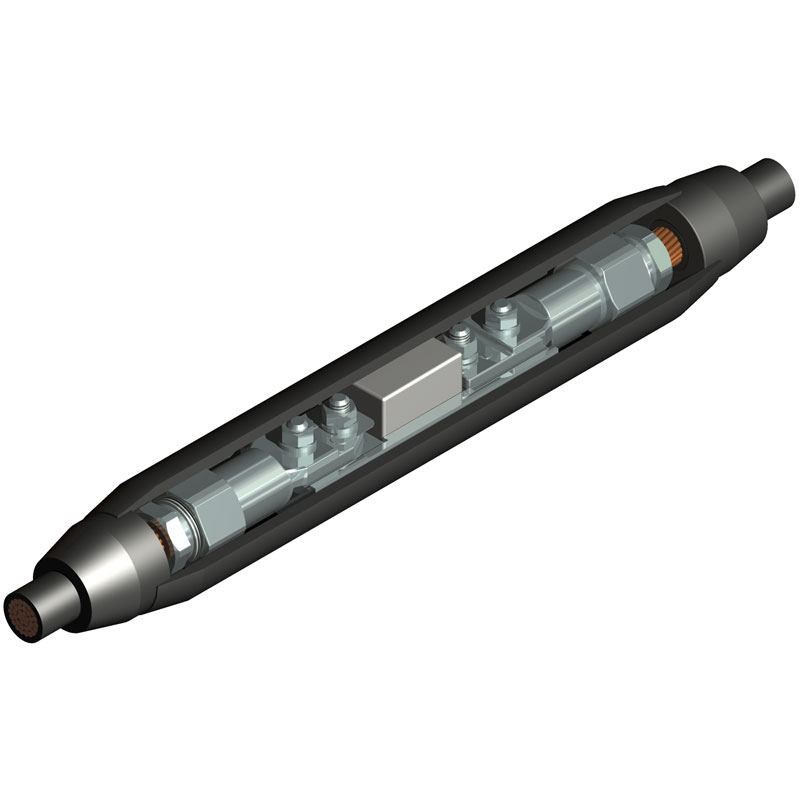

Acoplador de eslabones limitadores de tipo renovable para conectar cables con aislamiento de goma o de papel en los extremos y proporcionar un elemento fusible para la protección del cable.
e520e1308f3c4559a79cbdf2a1f5869f
1 AFLglobal.com 1 (800) 890-8878 © 2011, AFL, all rights reserved. PP-3-00124, Revision 2, 11.25.2025 Specifications are subject to change without notice. 1 Network Underground A renewable type limiter link coupler for connecting rubber or paper insulated cables on end and providing a fusible element for cable protection. The cables are securely terminated at each end by a compression connector provided with a tapered sleeve and compression nut; the combination of which establishes high mechanical advantage and electrical efficiency. The fusible links are readily replaced after clearing a faulted line. Circuit protection can be established at various current levels by choice of link ampere capacity. Type RLL-E Renewable Limiter Link Coupler Ordering Information Catalog Number RLL-E Elements Type No. Name 1 Insulating Sleeve 2 Insulating Bushing 3 Limiter Mounting Block 4 Limiter Renewable Link 5 Socket Terminal L 3 4 5 1 2 AFL’s Dossert ® product line offers a wide range of substation accessories in low voltage up to 765 kV applications in bronze or aluminum materials.
Características:
- Manguito aislante de goma Myprene
Acoplador de eslabones limitadores de tipo renovable para conectar cables con aislamiento de goma o de papel en los extremos y proporcionar un elemento fusible para la protección del cable. Los cables están terminados de forma segura en cada extremo por un conector de compresión provisto de un manguito cónico y una tuerca de compresión, cuya combinación establece una alta ventaja mecánica y eficiencia eléctrica. Los eslabones fusibles se sustituyen fácilmente después de despejar una línea averiada. La protección del circuito puede establecerse a varios niveles de corriente mediante la elección de la capacidad de amperios del enlace.
Manguito de compresión cónico C,Receptáculo de compresión CKS,LLA 2P1 Manguito aislante del terminal limitador,Conector aislado CBR,LLA 2P2 Terminal de Limitador,LLA 2PL123 Conjunto de terminales limitadores largos,LLA 2PL3 Terminal limitador largo,LLA2R123 LLA2P123 Conjunto de terminales del limitador,LLA2R3 LLA2P3 Terminal del limitador,Receptor de cable MA,Acoplamiento MICON MIC,Tapones de salida MICON P
